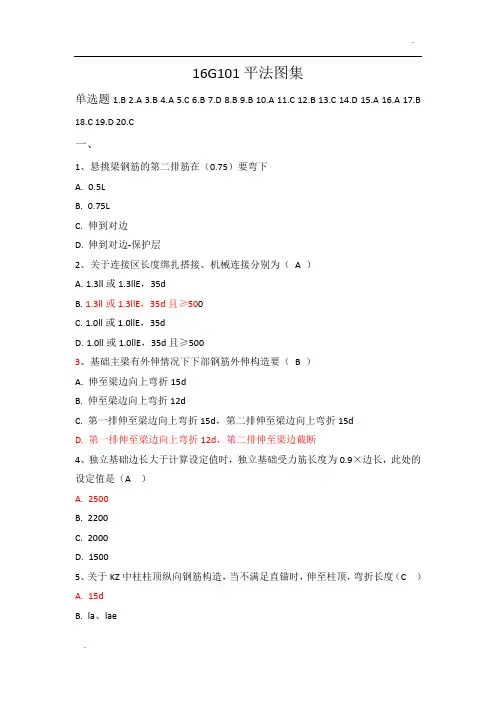

16G101平法图集
单选题1.B 2.A 3.B 4.A 5.C 6.B 7.D 8.B 9.B 10.A 11.C 12.B 13.C 14.D 15.A 16.A 17.B
18.C 19.D 20.C
一、
1、悬挑梁钢筋的第二排筋在（0.75）要弯下
A. 0.5L
B. 0.75L
C. 伸到对边
D. 伸到对边-保护层
2、关于连接区长度绑扎搭接、机械连接分别为（ A ）
A. 1.3ll或1.3llE，35d
B. 1.3ll或1.3llE，35d且≥500
C. 1.0ll或1.0llE，35d
D. 1.0ll或1.0llE，35d且≥500
3、基础主梁有外伸情况下下部钢筋外伸构造要（ B ）
A. 伸至梁边向上弯折15d
B. 伸至梁边向上弯折12d
C. 第一排伸至梁边向上弯折15d，第二排伸至梁边向上弯折15d
D. 第一排伸至梁边向上弯折12d，第二排伸至梁边截断
4、独立基础边长大于计算设定值时，独立基础受力筋长度为0.9×边长，此处的设定值是（A ）
A. 2500
B. 2200
C. 2000
D. 1500
5、关于KZ中柱柱顶纵向钢筋构造，当不满足直锚时，伸至柱顶，弯折长度（C ）
A. 15d
B. la、lae .
.
C. 12d
D. 1.5labE
6、一连梁净长为4200m，截面信息为300×500，连梁箍筋信息为A8@100（2），侧面钢筋信息为B12@200，连梁的保护层为20，则该连梁的拉筋根数为（B ）

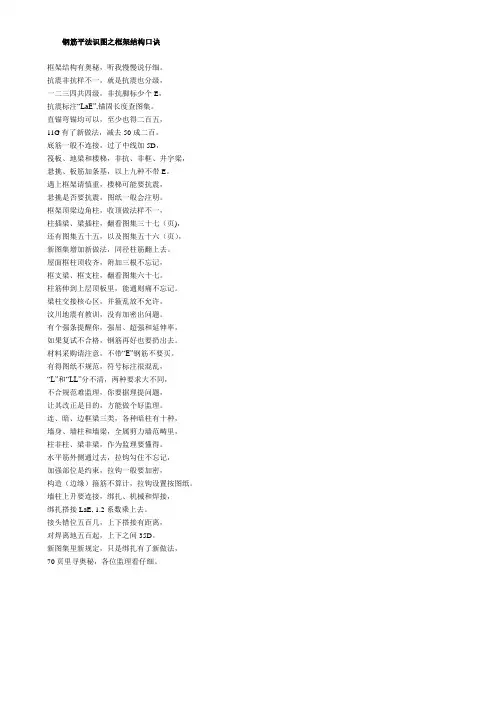

钢筋平法识图之框架结构口诀
框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，
一二三四共四级，非抗脚标少个E，
抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，
11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，
筏板、地梁和楼梯，非抗、非框、井字梁，
悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，
悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，
柱插梁、梁插柱，翻看图集三十七（页)，
还有图集五十五，以及图集五十六（页），
新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，
框支梁、框支柱，翻看图集六十七。
柱筋伸到上层顶板里，能通则痛不忘记。
梁柱交接核心区，并箍乱放不允许，
汶川地震有教训，没有加密出问题。
有个强条提醒你，强屈、超强和延伸率，
如果复试不合格，钢筋再好也要扔出去。
材料采购请注意，不带“E”钢筋不要买。
有得图纸不规范，符号标注很混乱，
“L”和“LL”分不清，两种要求大不同，
不合规范难监理，你要据理提问题，
让其改正是目的，方能做个好监理。
连、暗、边框梁三类，各种暗柱有十种，
墙身、墙柱和墙梁，全属剪力墙范畴里，
柱非柱、梁非梁，作为监理要懂得。
水平筋外侧通过去，拉钩勾住不忘记，
加强部位是约束，拉钩一般要加密，
构造（边缘）箍筋不算计，拉钩设置按图纸。
墙柱上升要连接，绑扎、机械和焊接，
绑扎搭接LaE, 1.2系数乘上去。
接头错位五百几，上下搭接有距离，
对焊离地五百起，上下之间35D。
新图集里新规定，只是绑扎有了新做法，
70页里寻奥秘，各位监理看仔细。
汇总03G101-1平法图集与11G101-1平法图集99不同之处
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，
16G101图集即将上市，你知道吗？ 不得不说，这世界变化太快了！这辈子走过最长的路恐怕就是101图集的套路了，
当你还在比较03版和11版的区别的时候，2016版已经快要出版上市了，你能
信吗？小编看到这则消息，第一反应当然也是拒绝的！但是随着我国设计与施工
所依据规范相继修订或改版，国标图集的修编也就成了必然的了！
来自国家建筑设计标准网的消息
G101系列国标图集是结构设计、施工、监理等相关从业人员从事专业工作必不
可少、使用频率最高的图集。自2011年修编发行至今，在全国建筑行业内应用
广泛，极具影响力。目前，我国设计与施工所依据规范相继修订或改版，为更好
服务行业发展需要，G101系列国标图集已全面修编，并将于今年9月出版上市。
近几年，建筑行业发展迅速，新的建筑理念和建筑形式广泛应用。为适应工程建
设市场发展要求，我国设计与施工所依据的主要规范《混凝土结构设计规范（2015
版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015
相继改版或修订。同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批
准，已于2016年8月1日起实施。新版《中国地震动参数区划图》GB 18306-2015
自2016年6月1日起实施，该标准中取消不设防区，并适当调整提高部分城镇
的地震基本烈度。
为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，
中国建筑标准设计研究院组织行业专家对G101《混凝土结构施工图平面整体表
示方法制图规则和构造详图》系列国标图集进行全面修编，以更好服务工程建设
需要、促进行业发展。
16G101系列图集已由住建部批准，将于2016年9月1日起实施。
由中国建筑标准设计研究院牵头，组织行业知名设计院、权威专家共同编制的
16G101系列图集，将于9月出版上市。
本次修编在密切结合规范相关内容的基础上，全面考虑了11G101-1～3国标图集
颁布5年来各方的反馈意见，对原图集进行系统的梳理、修订、完善和补充。本
土建施工过程图解（借鉴）
2011-07-08 16:47:11| 分类： 实用知识 | 标签： |字号大中小 订阅
1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工 5、 钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
7、外墙施工缝处模板挂模
8、外墙模板挂模。注意要用止水螺杆
9、 管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模
11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块
24、外墙止水螺杆割除后水泥砂浆修补
25、外墙防水卷材施工中
26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。
27、圆柱模板安装施工中
28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆
29、地下室 30、地下室砖墙砌筑
31、椭圆型车道施工中
32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
