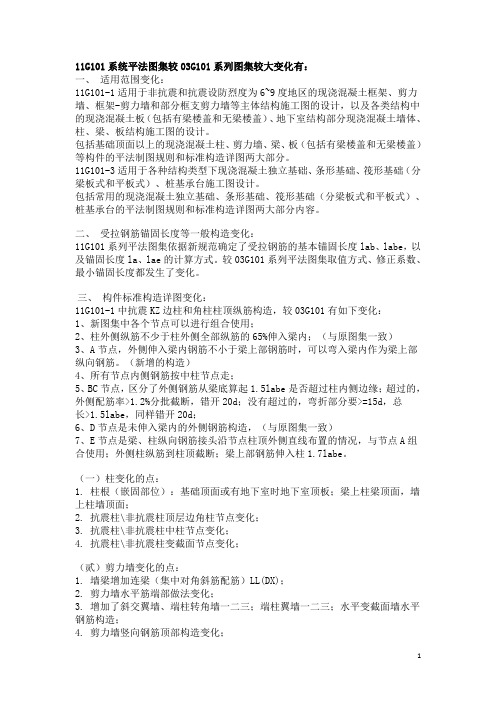

11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
平法图集答疑问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的―悬挑端‖与一般的―跨‖不同，也可以说它是特殊的―跨‖，因为―悬挑端‖的力学特征和工程做法与框架梁内部各跨截然不同。
所以，在设计图纸时，要保证在―悬挑端‖有足够信息的原位标注。
在使用我们的―平法钢筋自动计算软件‖时，也要在―悬挑端‖做好原位标注。
需要注意的具体事项如下：1、在悬挑端的―上部跨中‖的位置进行上部纵筋的原位标注。
因为悬挑端的上部纵筋是―全跨贯通‖的，所以原位标注在―上部跨中‖是应该的。
2、在悬挑端进行下部钢筋的原位标注。
悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。
换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。
3、在悬挑端进行箍筋的原位标注。
悬挑端的箍筋不同于框架梁集中标注的箍筋。
因为框架梁集中标注的箍筋一般都有―加密区和非加密区‖的设置，例如：采用φ8@100/200(2) 这种格式。
而悬挑端的箍筋一般没有―加密区和非加密区‖的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。
4、在悬挑端进行梁截面尺寸的原位标注。
悬挑端一般为―变截面‖构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。
在软件操作中，则把它标注在原位标注的―截面尺寸‖一栏中。
问：陈教授，我有个问题多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？谢谢回答~答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。
2、采用―大箍套小箍‖方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应该在梁宽范围内对称分布。
11G——101图集平法学习总结平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
平法钢筋11G101图集相关知识点1、什么叫平法？平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。
2、什么叫结构层楼面标高？结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101平法系列图集共有三本，包括：11G101-1〔主要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表示方法制图规则和构造详图〕本图集包括基础顶面以上的现浇砼柱、剪力墙、梁、板〔包括有梁楼盖和无梁楼盖〕等构件的平法制图规则和标准构造图两大部分。
本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板〔包括有梁楼盖和无梁楼盖〕、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。
11G101-2〔主要讲的是现浇砼板式楼梯部分的平面整体表示方法制图规则和构造详图〕本图集包括现浇砼板式楼梯制图和标准构造图两大部分。
本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇钢筋砼板式楼梯。
11G101-3〔主要讲的是独立基础、条形基础、筏形基础及桩基承台部分的平面整体表示方法制图规则和构造详图〕本图集包括常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。
本图集适用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。
第一部分制图规则柱平法施工图系在柱平面布置图采用列表注写方式或截面注写方式表达。
一、柱1、柱要计算哪些钢筋？柱要计算的钢筋主要有纵筋〔基础插筋、中间层纵筋、顶层纵筋、变截面纵筋〕、箍筋、拉筋。
这里要注意的是1、只有顶层纵筋才分边柱、角柱、中柱，其它层无须划分。
2、变截面纵筋要注意斜通上层和当前层锚固。
11G——101-图集平法学习归纳前言在学习图集平法时，我遇到了很多的挑战。
作为一个新手，我很难理解它的原理和应用。
然而，经过不断的尝试和探索，我最终克服了这些困难，学会了如何应用图集平法。
在这篇文章中，我将分享我的学习经验，希望对正在学习图集平法的人有所帮助。
什么是图集平法？图集平法是一种统计分析方法，用于比较两个或多个组之间的差异。
其中，图集是指一个分布图，平法指平方差，也就是每个点和平均数的差的平方。
如何使用图集平法？使用图集平法的第一步是计算每个组的平均数。
然后，计算每个组中每个数据点与该组平均值之差的平方。
这些差异的平方和被称为“平均平方偏差”。
接下来，通过比较平均平方偏差之间的差异来确定组之间是否存在显著性差异。
最后，使用统计测试（如F检验）确认这些差异是否是显著的。
图集平法的优点•图集平法可以对多组数据同时进行分析。
•它可以检测到对比组之间的差异，并提供有关哪些变量可能与这些差异有关的信息。
•图集平法适用于各种类型的数据，包括类别数据和连续数据。
图集平法的缺点•图集平法需要对数据进行标准化处理，这可能是一项耗时且复杂的工作。
•图集平法只适用于每组数据的总体分布是正态分布的情况。
•图集平法不能提供有关数据分布其他方面的信息，如是否存在偏态或峰度。
实例分析以一个虚构的例子来介绍图集平法的应用。
假设我们对三组学生进行了成绩统计，分别是数学、物理和英语。
数据如下：Mathematics: 70, 75, 78, 80, 85Physics: 60, 62, 68, 70, 77English: 75, 78, 83, 87, 92首先，需要计算每组学生的平均分。
数学：77.6分，物理：67.4分，英语：83分。
接下来，计算每个数据点与该组平均值之差的平方：Mathematics: (70-77.6)^2=47.04, (75-77.6)^2=6.76, (78-77.6)^2=0.16, (80-77.6)^2=5.76, (85-77.6)^2=53.16Physics: (60-67.4)^2=53.16, (62-67.4)^2=28.09, (68-67.4)^2=0.36, (70-67.4)^2=6.76, (77-67.4)^2=91.84English: (75-83)^2=64, (78-83)^2=25, (83-83)^2=0, (87-83)^2=16, (92-83)^2=81计算每组学生数据的平均平方偏差：mean square deviation for Mathematics: 222.08mean square deviation for Physics: 180.42mean square deviation for English: 37.2最后，使用F检验进行显著性检验。
11G101钢筋平法图集中柱、墙基础插筋的构造变化原文地址：柱、墙在基础部分的插筋构造，一直是计算柱、墙钢筋比较难算一点，在03G中判断条件多，计算比较复杂，一直也是用户比较关注的地方，而在11G系列平法中，这部分的构造又发生了变化，那具体在计算时候需要注意哪些，下面详细的分析。
首先，来看一下在03系列老平法中是怎么计算的，在04G101-4第45页，柱、墙的基础插筋构造如下图所示：X柱和墙的基础插筋的弯折长度为a，而a的取值，需要通过插筋垂直段通过上面的表格对比来确定，在这个过程中，需要考虑基础厚度是否超过2000mm；而对于插筋部分的柱子箍筋或是墙水平筋、拉筋，则根据图集规定，就是不少于2道，且间距不大于500mm即可，实际工程中，一般计算2道。
而在11G系列新平法图集的第58、59页，分别给出了墙和柱的基础插筋构造，考虑的更为细致与全面，但是对于计算来说，则可能更为复杂。
1、柱插筋首先来看一下柱插筋在11G平法中是如何构造的。
节点一：使用条件：插筋保护层厚度＞5d；hj（基础厚度）＞lae此时的构造为，插筋伸至基础底部弯折，弯折长度为（6d，150）取大值，和03进行对比发现，这个构造，实际和03的插筋垂直长度最长时的构造是一致的。
而箍筋的构造为间距≤500，不少于两道，与03G系列一致。
节点二：使用条件：插筋保护层厚度＞5d；hj≤lae此时的构造变为，插筋伸至基础底部弯折，而弯折长度需要去看索引图①，索引图一，如下图所示：此时的弯折长度变为15d，这一点对比03系列是有明显变化，弯折长度更长，因此计算时需要特别注意；而箍筋构造，与节点一一致。
可以发现，节点一、二，一般是柱子在中部，或是基础有外伸的情况下使用。
然后再来看节点三、四。
节点三：使用条件：插筋保护层厚度≤5d；hj＞lae这时柱子插筋的弯折长度，同样为伸至基础底部弯折（6d，150）取大，与节点一一致；而箍筋，根据图中所示，要配置“锚固区横向箍筋”。
新平法十八问1.原有规范钢筋种类有四种，新规范已经变为八种，您知道是哪八种吗？答案：HPB300，HRB335，HRBF335，HRB400，HRBF400，RRB400，HRB500，HRBF500。
2.新规范里保护层的变化，将对钢筋计算产生多大影响？答案：新规范中保护层的变化主要有以下几点：1、环境类别将三类环境分为三a和三b；2、按照平面构件和杆状构件两类确定保护层厚度；3、新规范不列入砼强度等级，表中数值用于大于25的情况，小于等于25时增加5mm；4、新的混凝土保护层是从最外层钢筋（包含箍筋、构造筋、分布钢筋等）的外缘算起。
保护层的以上变化对钢筋的计算产生的影响有1、单根箍筋的长度变小2、多肢箍计算公式变复杂3、对柱子、梁等构件的箍筋计算影响很大b、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？答案：Lab代表基本锚固长度，Labe抗震基本锚固长度，La基本锚固长度，Lae抗震锚固长度。
它们之间的关系为La=Lab*ζa；Lae=La*ζae。
4.新平法中弯钩和机械锚固共有几种形式？机械锚固都在哪些构件中应用？如何计算并统计工程量？答案：新平法中弯钩和机械锚固共有六种形式；机械锚固都用在柱子或粱等构件中应用；需要计算过钢筋的长度和锚固接头的个数。
5.在新平法中，柱插筋弯折长度不再判断a值，该如何取值？答案：在新平法中，柱插筋弯折长度不再判断a值，其计算分为以下两种情况：第一种情况：当基础的厚度Hj>Lae时,柱插筋弯折长度为max(6d，150)；第二种情况：当基础的厚度Hj≤Lae时，柱插筋的弯折长度为15d。
6.新平法中的嵌固部位如何来确定？对柱子纵筋及箍筋计算有何影响？答案：新平法中的嵌固部位分两方面来考虑：第一方面：无地下室的时候，嵌固部位在基础的顶面；第二方面：有地下室的时候，嵌固在地下室顶面（首层地面），基础顶面是否嵌固需要由设计者表明。
对柱子纵筋的箍筋计算的影响主要有。
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。
基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。
如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。
2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。
按柱的砼标号计算梁筋锚固长度。
3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。
平法未考虑此两种情况。
平法不是包括所有结构设置的，也做不到。
4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。
5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。
因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。
实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。
6》问：剪力墙施工缝设在何处为宜？答：不知道。
但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。
7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。
8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。
9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。
10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。
11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。
如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。
12》问：为何柱插筋伸入下层的锚固为1.5Lae 注：11G 1.2Lae答：规范规定。
平法图集是照规范来的。
13》问：约束边缘构件箍筋是否要加密？答：不用。
14》问：03G101第67页1-1剖面是否有误？注：11G现为p90答：无误。
15》问：03G101-1第54页梁筋锚入支座时，水平段达不到0.4Lae时如何处理？注：11G p80答：这是设计人员造成的问题。
按面积相同原则置换成较小钢筋直径。
16》问：附墙柱是柱还是墙？答：是墙的一部分。
17》问：剪力墙钢筋是否直穿到上层？答：是。
18》砼墙拉筋间距为600*600，第一个拉筋是否可以离墙边300？答：对。
19》问：螺旋箍筋如何计算长度。
答：具体可查相关手册。
三维算量软件中有螺旋筋计算公式，可直接使用。
20》问：板底筋伸到梁中要求到中线和5d如何理解？答：两个要求取大值。
21》问：底板钢筋是否要伸入承台？答：如果承台上面没有钢筋，底板面钢筋最好穿过承台。
如果承台上面有钢筋，可按就大钢筋的原则，钢筋其实不需要重复设置，这是一个原则。
板底筋也可参照这个原则进行。
根据这一原则，当洞口上边的连梁钢筋和暗梁钢筋的重合时，可按大钢筋进行布置，不需要重复布置。
22》问：基础梁是否要设腰筋？答：问设计院。
23》问：抗钮腰筋N和构件腰筋G是否都要设拉筋？答：是。
三维算量软件中会自动处理拉筋。
24》问：梁的砼墙支座与梁平行时梁筋如何锚固？答：Lae即可。
24-2》问：梁的砼墙支座与梁垂直时梁筋如何锚固？答：这种支座国内无人研究过，属于未知领域的问题。
实际工程中，现在怎么做的还照做即可。
25》问：承台是否可理解为梁的支座？答：可以。
26》问：屋框梁WKL的支座柱较大时是否一定要伸至对边才能下弯？答：一定要，这是规范要求。
27》问：板开洞的情况下，加强筋如何锚固？答：请看04G101-4平法图集。
注：现11G101-128》第一根箍筋或纵筋离边多远开始放。
注：根据11G已修改答：先讲一个重要原则，暗柱不是柱，暗梁不是梁！有了这个概念，再来理解钢筋就好办了。
框架柱的第一个箍筋离地50MM，框架梁的第一个箍筋离柱过50MM，而剪力墙的纵筋离暗柱边应该是1个纵筋间距，板的水平筋离梁边的距离也应是半个板筋间距。
讲座笔记一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
（3）保护层保护的是一个面、一条线，不保护一个点。
要让所有的钢筋都完成混凝土的360○包裹。
2、钢筋疑问：（1）钢筋需搭接在箍筋非加密区，在全高加密的情况下可以突破上述规定，避开两端、在中间区可以连接。
柱筋焊接时两根钢筋级差不超两级，若级差超过两级可等截面代换。
（2）两根钢筋交*时允许两根钢筋紧挨在一起，因为紧挨在一起的是点，握裹考虑的是线和面。
（3）柱冒顶时钢筋直接通上去，若柱顶没有梁，则12d弯折也不要。
柱钢筋收边尽量采用b图节点样式，往外侧收边，减少柱内钢筋拥挤程度，柱钢筋有效封边即可。
（4）柱箍筋复合方式很合理，任何一个局部重叠的部位钢筋均不超过两层，尽可能减少了两根钢筋并排出现的概率和长度。
因为两根钢筋并排出现时，两根钢筋之间存在一道暗缝，存在隐患，混凝土也无法做到对钢筋的360○握裹。
柱箍筋首先由一个最大的箍筋包起来，其余可以全部用拉筋，必须拉住主筋和纵筋。
（5）拉筋和单肢箍筋的概念不同，没必要勾住所有（纵向、横向）的钢筋，而拉筋则必须勾住所有钢筋。
三、剪力墙平法：1、定义疑问：剪力墙抵抗横向水平地震作用的力，抗震思路为：剪力墙—〉柱（第1道防线—〉第2道防线）。
拐角墙钢筋不允许在角部搭接。
钢筋尽量配到边沿，形成端柱、暗柱等，端柱、暗柱也是剪力墙的一部分。
剪力墙钢筋底部加强区不搭接。
2、钢筋疑问：（1）约束边缘构件的箍筋大，构造边缘构件的箍筋小。
当剪力墙的暗柱很长时，剪力墙水平筋和箍筋伸至剪力墙端部，除非设计者注明。
剪力墙水平筋伸入端柱一个锚长即可（端柱计算参照框架柱）。
（2）剪力墙最顶层的梁为墙顶连梁，箍筋箍到墙身里。
剪力墙的水平层肯定放在外侧，竖向筋放在内侧。
（3）暗梁箍筋：剪力墙竖向筋和暗梁箍筋在同一层面上。
框架梁顺到剪力墙中，形成边框梁BKL。
（4）交*暗撑箍筋根据标注和构造要求，暗撑为半个墙厚，墙薄时采用交*钢筋。
柱钢筋尽量用粗的，粱钢筋不要用太粗（5）洞口加强钢筋和剪力墙水平钢筋：水平钢筋扣柱加强纵钢筋，不要将加强筋放在外边；竖向钢筋扣柱加强横钢筋。
洞口加强筋放在剪力墙水平、纵向钢筋的内侧。
洞口补强暗梁400高，为箍筋的中到中的尺寸（计算时需加2个箍筋直径），宽度同暗梁宽。
剪力墙纵筋锚入补强暗梁，为刚性条带，形成一完整封边。
（6）连梁：用于剪力墙上的一种梁，分楼层连梁（楼面连梁）和屋面连梁（墙顶连梁）。
连梁和连系梁不搭界，平法中不采用连系梁。
拉梁是一种特殊的梁，非框架梁也非普通梁。
四、梁平法：1、定义疑问：（1）框架梁是两端以柱为支座的梁，一端支柱、一端支梁则构不成框架梁（非框架梁），处理时不能纯粹按非框架梁处理，应一端按框架梁、另一端按非框架梁处理。
（2）通长筋和贯通筋的概念：不是一根钢筋（不是同种直径的钢筋），是通过搭接形成一种钢筋的方式。
（3）ln/3或ln/4属于构造规定；设计规定负弯矩钢筋的断点在不需要该钢筋的点处再长出一段，不具有可操作性；通常情况ln/3或ln/4可满足构造要求，特殊情况下不满足。
（注：在工程分析中不存在精确值，只存在控制值。
）（4）水平段钢筋≥0.4lae,垂直段钢筋为15D，达不到以上要求时，将钢筋调细（等面积代换钢筋）。
2、钢筋疑问：（1）梁的受扭纵向钢筋（N筋）、梁的纵向构造钢筋（G筋）的做法：N筋按受拉钢筋锚固，G筋锚箍12d 即可；G筋为构造筋，梁高向每隔≤200配一根，N筋根据需要设置。
（注：侧面构造钢筋改造比较大：近几年来梁的侧面裂缝较多，多加梁侧面构造筋可减少梁的侧面裂缝，但我认为没有道理。
）（2）钢筋应回避在节点内焊接、搭接，建议钢筋不要在节点内连接，要锚固。
框支梁KZL节点下部的钢筋不能断开，因为钢筋在此受拉。
（3）井字梁：任何一个相交部位都不是支座；梁相交部位是否放附加箍筋由设计者定，要设箍筋则相交的两条梁、四个方向都设。
（4）吊筋高度：吊筋绝对不能只包住次梁，可勾住主梁下排第二排钢筋（第一排钢筋勾不住时）或第三排钢筋（第二排钢筋勾不住时）即吊筋的高度为主梁的高度。
五、综述：1、设计出图顺序：基础（平面支撑构件）—〉柱、墙—〉（竖向支撑构件）—〉梁（水平支撑构件）—〉板（平面支撑构件）。
2、做预算时要搞清“谁是谁的支座”的问题，即基础梁是柱和墙的支座，柱和墙是梁的支座，梁是板的支座。
柱钢筋贯通，梁进柱（锚固）；梁钢筋贯通，板进梁（锚固）；基础梁JCL主梁钢筋全部贯通，JCL次梁钢筋到梁边为止，JCL必须保持柱位置钢筋的连通，不是锚固，钢筋贯穿的。
