11G101-1新平法的应用与对比针对规范和新平法相关的变化，产品部先给各分支公司下发一些概要介绍：三大规范陆续实施引起了一些重要变化；11G101系列图集在规范的基础上做了修订，替代了原来的6本平法图集，也引起了一系列的锚固、搭接、节点构造的变化。
广大造价工作者都会受到影响，需要重新学习，需要应对新规范新平法带来的变革和影响。
注：相关的宣传资料会通过《用户挚友》传递给用户！三大规范陆续实施：《混凝土结构设计规范》GB 50010-20102011年7月1日实施《建筑抗震设计规范》GB 50011-20102010年12月1日实施《高层混凝土结构技术规程》JGJ 3-20102011年10月1日实施规范变化对“建筑工程造价”、“建筑工程量计算”重要影响的方面，归纳有以下几点：一、材料变化：钢筋和混凝土都是大量消耗资源和能源的材料，持续的大规模基建已难以为既；新规范GB 50010-2010坚持“四节一环保”的可持续发展国策，混凝土结构必须走高效节材的道路。
1、混凝土强度等级逐步提升混凝土强度等级逐步提高至C60，强度的优化选择：经济性（强度价格比）随强度递增；淘汰低强度混凝土；结构混凝土选择：素混凝土C15，钢筋混凝土C20，高强度钢筋混凝土C25，疲劳混凝土构件C30，预应力混凝土构件C30、不宜C40，删除原规范中的山砂混凝土。
2、钢筋高强-高性能发展趋势应用高强、高性能钢筋，根据受力性能选择适当的牌号钢筋。
选择月牙肋钢筋及光圆钢筋作为普通受力钢筋。
选择螺旋肋钢丝、光圆钢丝、钢绞线以及螺纹钢筋作为承载预应力的受力钢筋。
普通钢筋：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。
新规范实施后的钢筋牌号及标志为：HPB300—ΦHRB335—B HRBF335—B FHRB400—C HRBF400—C FHRB500—D HRBF500—D FRRB400—C二、基本构造变化：放宽伸缩缝间距控制，增补控制措施，引导缝的概念；适当增加保护层厚度，一般情况稍增，恶劣环境增加较多；基本锚固长度及修正系数，采用机械锚固以适应高强钢筋应用；钢筋接头传力性能削弱及控制原则，对搭接、机械连接及焊接的限制；最小配筋率的双控原则，大截面配筋率的调整原则；1、混凝土保护层保护层定义不以纵向受力钢筋而以最外层钢筋至构件表面的距离定值-普遍增加辅助钢筋的直径。
柱打印：省纸版>>清晰版>>自定字体：大中小义>>我们都知道从2011年9月1日起，11G101系列平法正式发布实施，那新平法的编制原因是什么？新平法对我们造价员会有什么影响？我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后，我们将按照11G101-1的顺序，向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高，耐久性不足，难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映，防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够，而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢，统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责，快速设计急功近力，水平不高，质量存疑7.规范管理体制有待改进，垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低，结构截面及自重偏大，配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在，我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布，混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的，规范从发布至今已经使用了近10年，随着科学技术的进步，发现规范中存在不少的问题，例如材料强度偏低，配筋偏大。
新技术应用滞后，像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面，大家都知道我国是地震多发国家，唐山地震后我们国家订立了“小震不坏，中震可修，大震不倒”的抗震设防目标，但是2008年的汶川地震和2010年的玉树地震，都超过了当地的设防烈度，造成了人员和财产的重大损失。
因此在地震过后，住房和城乡建设部组织专家，对建筑和基础设施的破坏情况进行研讨，并着手开始修订一系列规范。
11G101系列新平法讲解《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
新平法规则11G101-1变更内容1.柱1.1柱箍筋表达式中增加核芯区箍筋表示方法：在括号中表示核芯区箍筋配置的类型、直径和间距；（P9页）ф10@100/250(ф12@100)芯柱就是在框架柱截面中三分之一左右的核心部位配置附加纵向钢筋及箍筋而形成的内部加强区域。
12 芯柱是框架柱中的一部分，因此，芯柱只计算钢筋工程量，不计算砼工程量，在程序矩形柱、圆形柱定义中加入芯柱定义的相关几何尺寸参数和纵向钢筋及箍筋参数，芯柱纵向钢筋、箍筋的计算方法同矩形柱外围钢筋的算法。
（缺省状态下芯柱的定义参数部分被折叠收起，用选择控制框控制其开启。
）31.2新规则规定：要在楼层标高表加注上部结构嵌固部位的标高；(p11页)在楼层定义中增加一个“嵌固部位”的设置功能，用于计算地下室柱的竖向钢筋长度和箍筋根数统计；（P58页）1) 对于非地下室的柱，“嵌固部位”=“基础顶面”位置，基础顶面的非连接区=Max (Hn/3 ,hc, 500)；2) 对于地下室内的柱，“嵌固部位”高于“基础顶面”位置，一般是在地下室顶面；基础顶面的非连接区=Max (Hn/6 ,hc, 500)；嵌固部位的非连接区=Max (Hn/3 ,hc, 500)；（程序计算柱钢筋前，需要确定嵌固位置，以判断嵌固部位的非连接区长度。
）451.3在柱计算中增加以下判断：当上、下柱截面尺寸相同，但b边或h边钢筋数量各不相同时，上、下柱除4个角筋外，b边和h边的钢筋不可能上下对应连接，这样上层柱的竖向钢筋则必须要有插筋锚入下柱内，即在根数不同的b边或h边，上柱的钢筋仍然按中间层柱钢筋长度计算，但上柱竖向钢筋应同时存在对应的插筋，目前对于这种情况程序只计算了中间层竖向钢筋，没有计算插筋，使得上柱竖向钢筋是悬空的，因为上层柱的钢筋是从距楼面一定非连接区以上开始布置的。
6插筋长度=（本层净高Hn+柱顶梁高hb）-该钢筋当前层预留长度（S11a、S21a、S11b、S21b）+ 插入下柱内的锚固长度(1.2LaE)781.4 当某层连接区的高度小于纵向钢筋分两批搭接所需的高度时，应改用机械连接或焊接；(p57页)（程序原来对这种情况是将搭接区向柱的上、下两端非连接区延伸处理，相对来说是减少了上下非连接区的范围，即有部分钢筋搭接伸到的非连接区内搭接。

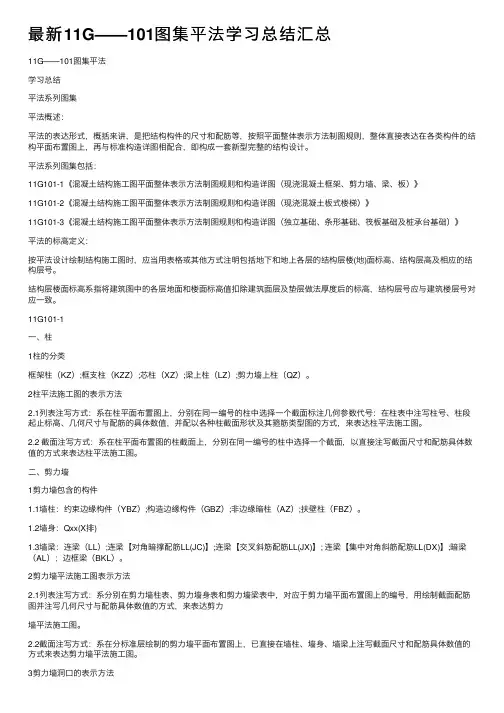

最新11G——101图集平法学习总结汇总11G——101图集平法学习总结平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟框架、剪⼒墙、梁、板）》11G101-2《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟板式楼梯）》11G101-3《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（独⽴基础、条形基础、筏板基础及桩承台基础）》平法的标⾼定义：按平法设计绘制结构施⼯图时，应当⽤表格或其他⽅式注明包括地下和地上各层的结构层楼(地)⾯标⾼、结构层⾼及相应的结构层号。
结构层楼⾯标⾼系指将建筑图中的各层地⾯和楼⾯标⾼值扣除建筑⾯层及垫层做法厚度后的标⾼，结构层号应与建筑楼层号对应⼀致。
11G101-1⼀、柱1柱的分类框架柱（KZ）;框⽀柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪⼒墙上柱（QZ）。
2柱平法施⼯图的表⽰⽅法2.1列表注写⽅式：系在柱平⾯布置图上，分别在同⼀编号的柱中选择⼀个截⾯标注⼏何参数代号：在柱表中注写柱号、柱段起⽌标⾼、⼏何尺⼨与配筋的具体数值，并配以各种柱截⾯形状及其箍筋类型图的⽅式，来表达柱平法施⼯图。
2.2 截⾯注写⽅式：系在柱平⾯布置图的柱截⾯上，分别在同⼀编号的柱中选择⼀个截⾯，以直接注写截⾯尺⼨和配筋具体数值的⽅式来表达柱平法施⼯图。
⼆、剪⼒墙1剪⼒墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;⾮边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙⾝：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对⾓暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对⾓斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
