对称分量法公式
摘要：
一、对称分量法简介
1.对称分量法的概念
2.应用背景
二、对称分量法公式推导
1.基本概念与定义
2.公式推导过程
三、对称分量法的应用
1.在电力系统中的应用
2.在其他领域的应用
四、对称分量法的优缺点
1.优点
2.缺点
五、结论
正文：
对称分量法是一种分析电气工程、信号处理等领域中复杂系统的方法，通过分解系统中的对称分量，简化问题，从而更好地理解和处理问题。对称分量法广泛应用于电力系统的故障分析、保护装置设计和运行控制等领域。
1.对称分量法的概念
对称分量法是将复杂系统中各变量分解为正、负、零三个对称分量。正分量表示变量在正序方向上的分量，负分量表示变量在负序方向上的分量，零分量表示变量在零序方向上的分量。通过分解对称分量，可以简化系统模型，便于分析和处理问题。
2.应用背景
对称分量法主要应用于电力系统，包括发电、输电、配电和用电等环节。在电力系统中，对称分量法可以帮助分析系统中的不对称故障，如两相或三相短路等，并为保护装置的设计和运行提供依据。此外，对称分量法还应用于信号处理、自动控制、通信等领域。
3.对称分量法公式推导
对称分量法的公式推导主要包括基本概念与定义以及公式推导过程。首先，根据系统中的变量和其正、负、零序分量的关系，可以得到对称分量法的定义。然后，通过对称分量法的定义，推导出各个分量的计算公式。
4.对称分量法的应用
对称分量法在电力系统中的应用主要包括故障分析、保护装置设计和运行控制等。在故障分析中，通过计算系统中的对称分量，可以判断故障的类型和位置。在保护装置设计中，根据系统中的对称分量，可以设计出合适的保护装置。在运行控制中，通过对称分量法，可以实现对电力系统的实时监控和控制。
5.对称分量法的优缺点
对称分量法的优点在于能够简化复杂系统的分析过程，便于理解和处理问题。然而，对称分量法也存在一定的缺点，如在实际应用中，可能需要根据具体情况对对称分量法进行修正。

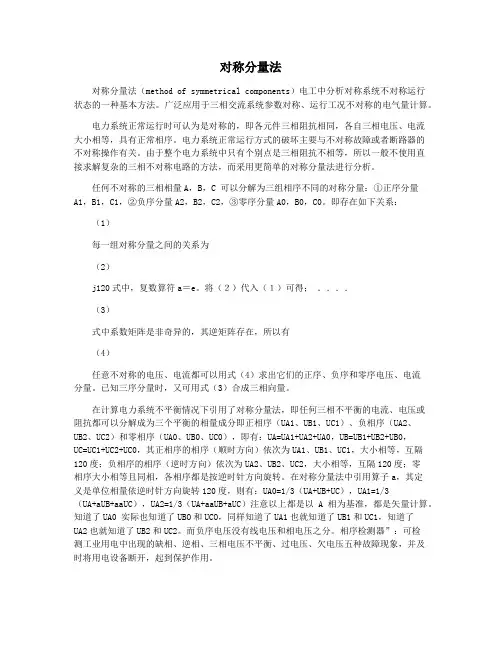

对称分量法
对称分量法（method of symmetrical components）电工中分析对称系统不对称运行状态的一种基本方法。广泛应用于三相交流系统参数对称、运行工况不对称的电气量计算。
电力系统正常运行时可认为是对称的，即各元件三相阻抗相同，各自三相电压、电流大小相等，具有正常相序。电力系统正常运行方式的破坏主要与不对称故障或者断路器的不对称操作有关。由于整个电力系统中只有个别点是三相阻抗不相等，所以一般不使用直接求解复杂的三相不对称电路的方法，而采用更简单的对称分量法进行分析。
任何不对称的三相相量A，B，C 可以分解为三组相序不同的对称分量：①正序分量A1，B1，C1，②负序分量A2，B2，C2，③零序分量A0，B0，C0。即存在如下关系：
（1）
每一组对称分量之间的关系为
（2）
j120式中，复数算符a＝e。将（２）代入（１）可得； ．．．．
（3）
式中系数矩阵是非奇异的，其逆矩阵存在，所以有
（4）
任意不对称的电压、电流都可以用式（4）求出它们的正序、负序和零序电压、电流分量。已知三序分量时，又可用式（3）合成三相向量。
在计算电力系统不平衡情况下引用了对称分量法，即任何三相不平衡的电流、电压或阻抗都可以分解成为三个平衡的相量成分即正相序（UA1、UB1、UC1）、负相序（UA2、UB2、UC2）和零相序（UA0、UB0、UC0），即有：UA=UA1+UA2+UA0，UB=UB1+UB2+UB0，UC=UC1+UC2+UC0，其正相序的相序（顺时方向）依次为UA1、UB1、UC1，大小相等，互隔120度；负相序的相序（逆时方向）依次为UA2、UB2、UC2，大小相等，互隔120度；零相序大小相等且同相，各相序都是按逆时针方向旋转。在对称分量法中引用算子a，其定义是单位相量依逆时针方向旋转120度，则有：UA0=1/3（UA+UB+UC），UA1=1/3（UA+aUB+aaUC），UA2=1/3（UA+aaUB+aUC）注意以上都是以A相为基准，都是矢量计算。知道了UA0 实际也知道了UBO和UCO，同样知道了UA1也就知道了UB1和UC1，知道了UA2也就知道了UB2和UC2。而负序电压没有线电压和相电压之分。相序检测器”：可检测工业用电中出现的缺相、逆相、三相电压不平衡、过电压、欠电压五种故障现象，并及时将用电设备断开，起到保护作用。 综上所述，以Yyn0联结的变压器低压侧单相短路时在高压侧引起的穿越电流的换算关系分析如图（1）
电力系统不对称故障仿真分析
摘要：电力系统所发生的各类故障中，以不对称故障最为常见，不对称故障的分析主
要采用对称分量法。本文通过Matlab/Simulink中的电力系统元件库SimPowerSystems
构建电力系统仿真模型,设置模型中各元件参数并对此系统发生不对称短路故障进行
仿真分析。结果表明，仿真结果与实际理论相符。由此说明，应用Matlab对电力系统
故障仿真分析是切实可行的。
关键词：电力系统; 不对称故障; 对称分量法; 仿真
1电力系统短路故障
电力系统运行中常见的故障是短路，短路是指电力系统运行中，由于某种原因导致相与相或相与地之间连接发生的故障。电力系统短路分为对称和不对称两种，其中单相接地短路、两相短路和两相接地短路属于不对称短路，单相接地短路最常见。
短路故障的危害，短路时短路点产生的电弧可能会烧坏电气设备，短路电流热效应会导致设备绝缘的损坏；短路会引起电力系统电压大幅度下降，可能引起并列运行的发电机失去同步，破坏系统稳定运行，导致大面积停电。
电力系统中电气设备和载流导体的选择、自动装置的整定、继电保护和限制短路电流措施的确定都要进行短路电流计算分析。
2对称分量法 对称分量法是将不对称的三相电气量分解成三组对称的分量，按对称三相电路进行求解，然后应用线性电路的叠加原理进行叠加。
在三相交流系统中，任意一组不对称的三相电气量、、，可分解为三组对称分量：正序分量（、、）:三相量大小相等，相位互差，与系统正常运行时的相序相同；负序分量（、、）：三相量大小相等，相位互差，与系统正常运行时的相序相反；零序分量（、、）：三相量大小相等。
电力系统发生不对称短路故障时，三相电气量电压、电流、阻抗不相同。对于此三相系统不应只分析其中一相，通常应用对称分量法进行分析。
3电力系统建模与仿真分析
3.1 MATLAB简介
Matlab在电力系统领域的应用很广泛，Simulink中的电力系统模块库提供了各种相关电力系统的元件模块。在Simulink中用电力系统模块库的模块，可以进行电力系统、电力电子电路和电机控制系统的仿真。
第 1 页 共 2 页
对称分量法在电力系统中的作用
一、对称分量法在电力系统中的作用之简单介绍
嘿呀，宝子们！今天咱们来唠唠对称分量法在电力系统中的那些超酷作用。咱就把电力系统想象成一个超级复杂的大机器，里面各种电流、电压啥的乱得像一团麻。这时候呢，对称分量法就像一个超级智能的小助手。
二、对称分量法在故障分析中的厉害之处
在电力系统出故障的时候，那简直就是一场大混乱。比如说短路啦，线路断啦之类的。这时候对称分量法就闪亮登场了。它可以把那些看起来乱七八糟的故障电流和电压分解成正序、负序和零序分量。就好像把一堆混在一起的颜色，分成了红、黄、蓝三种基本色一样神奇。正序分量呢，就像是正常运行时候的那种秩序井然的状态。负序分量一出现，就意味着系统可能有点不正常啦，像是哪里不对称了。零序分量就更特别了，它和接地故障啥的关系可大着呢。通过分析这些分量，电力工程师就能像侦探一样，快速找出故障的原因，是哪个设备出问题了，是哪条线路调皮了，然后赶紧去修理，这样就能让电力系统快快恢复正常，不然咱们停电可就惨啦。
三、对称分量法对电力系统稳定运行的贡献
电力系统要稳定运行，就像一辆汽车要平稳行驶一样重要。对称分量法在这个时候也没闲着。它可以帮助工程师们提前预测一些可能会影响系统稳定的因素。比如说，在设计电力系统的时候，利用对称分量法来分析各种不同的运行情况，看看如果有一些小波动或者干扰，系统会不会还能稳稳当当的。这样就能提前做好准备，给系统加上一些保护措施，就像给汽车安装好刹车和安全气囊一样。而且啊，在电力系统进行优化的时候，对称分量法也能帮忙。它可以让工程师知道怎么调整系统的参数，让电流和电压分布得更合理，第 2 页 共 2 页
这样整个电力系统就能更高效地运行，就像给汽车加了高性能的燃料一样，跑起来又快又稳。
四、对称分量法在电力设备设计中的作用
咱再说说电力设备，像发电机、变压器这些大个头。在设计它们的时候，对称分量法也起着不可忽视的作用。工程师们得考虑这些设备在不同的运行状态下的性能。通过对称分量法，他们就能清楚地知道设备在正常运行、发生故障以及各种特殊情况下会受到什么样的电流和电压的影响。这样呢，就能设计出更合理、更耐用、更安全的电力设备啦。比如说，设计发电机的时候，知道了在不同分量的电流作用下，发电机的绕组会不会发热过度，会不会受到损坏，然后根据这些情况来选择合适的材料，调整绕组的结构等等。这就像是给一个超级英雄定制他的战衣一样，得让这个战衣既能在平时帅气无比，又能在战斗的时候刀枪不入。
