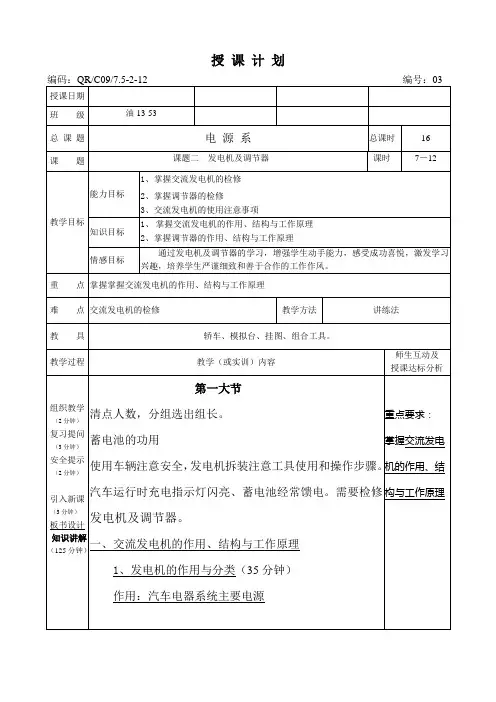

授 课 计 划
编码：QR/C09/7.5-2-12 编号：03
授课日期
班 级 油13-53
总 课 题 电 源 系 总课时 16
课 题 课题二 发电机及调节器 课时 7－12
教学目标 能力目标 1、掌握交流发电机的检修
2、掌握调节器的检修
3、交流发电机的使用注意事项
知识目标 1、 掌握交流发电机的作用、结构与工作原理
2、掌握调节器的作用、结构与工作原理
情感目标 通过发电机及调节器的学习，增强学生动手能力，感受成功喜悦，激发学习兴趣，培养学生严谨细致和善于合作的工作作风。
重 点 掌握掌握交流发电机的作用、结构与工作原理
难 点 交流发电机的检修 教学方法 讲练法
教 具 轿车、模拟台、挂图、组合工具。
教学过程 教学（或实训）内容 师生互动及
授课达标分析
组织教学
（2分钟）
复习提问
（3分钟）
安全提示
（2分钟）
引入新课
（3分钟）
板书设计
知识讲解
（125分钟） 第一大节
清点人数，分组选出组长。
蓄电池的功用
使用车辆注意安全，发电机拆装注意工具使用和操作步骤。
汽车运行时充电指示灯闪亮、蓄电池经常馈电。需要检修发电机及调节器。
一、交流发电机的作用、结构与工作原理
1、发电机的作用与分类（35分钟）
作用：汽车电器系统主要电源
重点要求：
掌握交流发电机的作用、结构与工作原理
教学过程 教学（或实训）内容 师生互动及
授课达标分析
优点:1）体积小、质量轻
2）结构简单、故障少、维修方便、使用寿命长
3）输出功率大、低速充电性能好
4）配用调节器简单
5）无整流火花，对无线电干扰少
分类：安结构、整体方式分类
2、发电机结构（35分钟）
1）普通交流发电机的构造特点
1 －前端盖 2 －皮带轮 3 －风扇
第三章 交流发电机及调节器
1、汽车充电系由 蓄电池 、 发电机 、 调节器 及 充电指示装置 组成。
2、汽车用发电机按整流二极管的多少为 6 、 8 、 9 、 11 发电机；按励磁绕组搭铁方式不同，又分 外搭铁 和 内搭铁
两种。
3、调节器在结构上分 触点振动式 和 电子式 两类。
4、硅整流发电机由一台 三相同步交流发电机 机和一套 硅二极管整流 器两大部分组成。主要部有 定子 、 转子 、 带轮 、 风扇 、 电刷 、 整流器 等。带泵发电机还有 ，整体式发电机还有 。
5、普通硅整流发电机转子由 转子轴 、 励磁绕组 、 铁芯 、爪型磁极 、 集电环 等组成。无刷式硅整流发电机中的励磁绕组是静止的，从而省去了 集电环 和 电刷 。
6、定子由 定子铁芯 和 定子绕组 组成。定子绕组的接法有 三角型 、星型 星型
两种方式，一般硅整流发电机都采用 连接。
7、整流器的作用是把三相同步交流发电机产生的 交变电 电转换成
电输出，它一般用六个硅二极管接成 三相桥式 整流电路。有些硅整流发电机还有 9
二极管和 11 二极管。
8、充电指示灯亮表明蓄电池正在 放电 ，发电机处于 他励 励状态，灯由亮转灭表明蓄电池正在 充电 ，发电机处于 自 励状态。
第二章 交流发电机和电压调节器习题
一、填空题
1、汽车充电系统由 交流发电机 、 蓄电池 、 调节器 及 充电状态指示装置 组成。
2、交流发电机的励磁方式有 他励 、 自励 两种。
3、硅二极管具有 单向导电的特性 ，其正反向电阻不同，可用万用表的R*1档检查二极管的好坏。
4.三相同步交流发电机主要由 转子 总成、 定子 总成 前后端盖 、 皮带 、 风扇
及 电刷 等部件组成。
5.定子总成的作用是产生 三相交流电动势 。它由
定子铁芯、
绕组 ，两块
定子 、 绕组
等组成。
6.硅整流器是利用硅二极管的 单向导电性 把 交流电 转换成直流电。
7.EQ1090系列汽车上装用的JFW132型无刷交流发电机，励磁绕组不是装在 转子 上，而是装在 后端盖 上。
8.电压调节器的作用是当发动机的 转速 发生变化， 自动 调节发电机 励磁 电流，使 输出电压 基本保持不变。
9.晶体管调节器一般由 电子开关 和 开关控制 、 电压敏感电路 三个基本部分组成。
10.硅整流发电机与传统直流发电机相比，具有体积 小 结构 简单
低速充电性能好，配用的 调节器
结构简单，对无线电的
干扰 小的优点。
11.汽车用硅整流发电机由一台
三相同步交流发电机 和一套六只硅二极管 组成的
整流器 所组成的。 12.转子总成的作用是产生 旋转磁场 。它由 转子轴 、 励磁 绕组、两块 爪形磁极 、滑环 等组成。
13.定子绕组的连接方式有 星形 和 三角形 两种方式，硅整流发电机常采用 星形 。
14.前后端盖一般由 铝合金 制成，可以减小 漏磁 、轻便、 散热 性好。
15.国产硅整流发电机的电刷有两种结构，常称为 绝缘电刷 、 搭铁电刷 。
