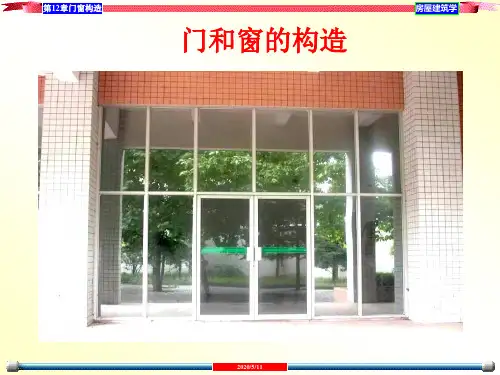

门和窗的构造

门窗框与洞口墙间的缝隙用柔软保温材 料填实，再用密封胶封缝，以提高其密 封性。
1 塑料门窗
1 塑料门窗
三、彩板门窗
以彩色镀锌钢板经机械加工而成的门窗。 自重轻、硬度高耐腐蚀等优点。
第11章 门和窗的构造
门在房屋建筑中的作用主要是交通联 系，并兼采光和通风；
窗的作用主要是采光、通风及眺望。
在不同情况下，门和窗还有分隔、保 温、隔声、防火、防辐射、防风沙等要 求。
一、门的作用
水平交通 通风
采光
防火
疏散
装饰
采光
传递
二、窗的作用
装饰
观察
眺望
通风
门窗在建筑立面构图中的影响也较大，它的 尺度、比例、形状、组合、透光材料的类型 等，都影响着建筑的艺术效果。
（5）防爆门
2 窗的作用
（1）普通侧窗
平开窗
（2）高窗
（3）天窗
11.2.2 按材料分类
1、木门窗
2 钢门窗
3 铝合金门窗
4 塑钢门窗
11.2.3 按开启方式分类
1、门的开启方式 平开门（弹簧门）、推拉门、折叠门、
旋转门、卷帘门、上翻门
门的开启形式 (a)平开门；(b)弹簧门；（c）推拉门；(d)折叠门；
（1）固定窗
（2）平开窗
平开窗构造简单。开启灵活，制作维修 均方便，是民用建筑中使用最广泛的窗。
平开窗
2024年7月18日12时27分
（3）推拉窗
分水平推拉和 垂直推拉两种。
推拉窗
（4）悬窗
分为上悬窗、中悬窗和下悬窗。 上悬窗一般向外开防雨好，但通风效果
不佳。 下悬窗向内开，通风较好，不防雨。 中悬窗开启时窗扇上部向内，下部向外，

门、窗建筑构造的设计要求
( 1 )门窗的功能主要解决采光、通风、防风雨、保温、隔热、遮阳、隔声、疏散、防火、防盗等问题。

根据功能要求分：保温门窗、隔声门窗、防火门窗、自动门窗、防盗门窗等。

窗台低于0.80m时，应采取防护措施。

( 2 )门窗与墙体结构的连接：
1 ) 门窗应注意门窗框与墙体结构的连接，接缝处应避免刚性接触，应采用弹性密封材料；建筑外门窗的安装必须牢固。

在砌体上安装门窗严禁用射钉固定。

2 ) 金属保温窗的主要问题是结露，应将与室外接触的金属框和玻璃结合处作断桥处理，以提高金属框内表面的温度，达到防止结露的目的。

3 ) 隔声窗一般采取双层或三层玻璃。

为防止共振降低隔声效果，各层玻璃的空气层厚度应不同，且不能平行放置；所有接缝处应注意做成隔振的弹性阻尼构造。

4 ) 防火门窗应按防火规范要求制作，玻璃应是防火安全玻璃；有防爆特殊要求的房间，其窗应考虑自动泄压防爆功能。

第8章 门与窗
8.1 概述 8.2 门的分类与构造 8.3 窗的分类与构造
§8-1：概述
一、门窗的作用
1.门的作用
内外联系（交通和疏散）、围护和分隔空间、 建筑立面装饰和造型，并兼有采光和通风要求。
2.窗的作用
采光、通风、围护和分隔空间、联系空间（观 望和传递）、建筑立面装饰和造型以及在特殊情况 下交通和疏散等。
2）湿度大的房间不宜选用纤维板门或胶合板门； 3）大型营业性餐厅至备餐间的门，宜做成双扇弹簧 门，带玻璃。 4）体育馆内运动员经常出入的门，门扇净高不低于 2200mm。 5）托幼建筑的儿童用门，不得选用弹簧门。 6）若无隔音要求的门，不得设置门槛。
§8-1：概述
⑵门的布置
1）两个相邻并经常开启的门，应避免开启时相互碰撞。 2）向外开启的平开外门，应有防止风吹碰撞的措施。 3）门开向不宜朝西或朝北。 4）门框立口宜立墙内口、墙外开，也可立中口。 5）凡无间接采光通风要求的套间内门，不许设腰窗， 也不需设纱窗。 6）经常出入的外门宜设雨篷，雨篷下如设吸顶灯，应 防止被外门扇碰碎。 7）变形缝外不得利用门框盖缝，门扇开启时不得跨缝。 8）住宅内门位置和开向，应结合家具布置考虑。
§8-1：概述
门的尺寸应遵守国家标准《建筑门窗洞口尺寸系列》 ⑴门的宽度：一般房间门洞口宽度最小为900mm，
厨房、浴室、厕所等辅助房间门洞的宽度可窄些， 最小为750mm。门洞口较窄时可开一扇门，
1200～ 1800mm的门洞，应开双扇门。宽度在2100mm以
上 时，则做成三扇、四扇门或双扇带固定扇的门。
5.按门扇的开启方式不同可分为： ⑴平开门：水平开启的门。特点是构造简单，开启
灵活，安装和维修方便，是建筑中使用最广泛的门。

木窗的尺度
• 为使窗坚固耐久，一般平开木窗的窗扇高 度为800～1200mm，宽度不宜大于500mm， 上下悬窗的窗扇高度为300～600mm，中 悬窗窗扇高不宜大于1200mm，宽度不宜大 于1000mm；推拉窗高宽均不宜大于 1500mm。对一般民用建筑用窗，各地均有 通用图，各类窗的高度与宽度尺寸通常采 用扩大模数3M数列作为洞口的标志尺寸， 需要时只要按所需类型及尺度大小直接选 用。
推拉门分隔内部空间。
• （4）折叠门：可分为侧挂式折叠门和推拉 式折叠门两种。折叠门开启时占空间少， 但构造较复杂，一般用作商业建筑的门， 或公共建筑中作灵活分隔空间用。
• （5）转门：是由两个固定的弧形门套和垂直旋转的门扇 构成。转门对隔绝室外气流有一定作用，可作为寒冷地区
公共建筑的外门，但不能作为疏散门。
• （2）弹簧门: 弹簧门的开启方式与普通平 开门相同，所不同处是以弹簧铰链代替普 通铰链。为避免人流相撞，门扇或门扇上 部应镶嵌玻璃。
• （3）推拉门：推拉门开启时门扇沿轨道向左右滑行,通常 为单扇和双扇。推拉门开启时不占空间，受力合理，不易 变形，但在关闭时难于严密，构造亦较复杂。多用在工业 建筑中，作仓库和车间大门。在民用建筑中一般采用轻便
• 空腹式：空腹式钢门窗分沪式和京式两种。 断面高度亦有25，32mm等规格。
• ②基本钢门窗
• 为了使用、运输方便，通常将钢门窗在工厂制作 成标准化的门窗单元。平开钢窗与木窗的构造上 不同处是在两窗扇闭合处设有中竖框作关闭窗扇 时固定执手。
• ③组合式钢门窗
• 当钢门窗的高、宽超过基本钢门窗尺寸时，就要 用拼料将门窗进行组合。拼料起横梁与立柱的作 用，承受门窗的水平荷载，拼料与基本钢门窗之 间一般用螺栓或焊接连接。
