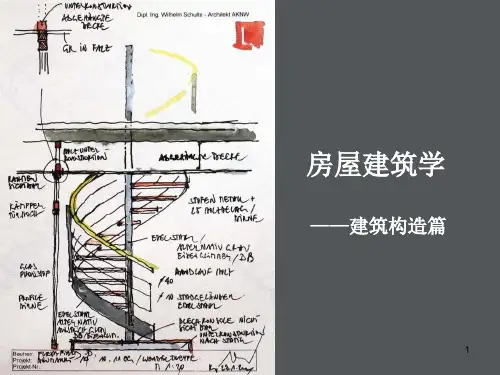

第3篇 建筑构造——门窗.

双层窗（内外开，或内开，或外开） 双层玻璃单层窗：双层玻璃窗（双层玻璃之间的距离为5～15 mm，窗扇的上下冒头应设透气孔）和双层密闭玻璃窗（两层玻璃之 间为封闭式空气间层，其厚度一般为4～12 mm，充以干燥空气或惰 性气体，玻璃四周密封）。 采用双层窗隔声，应采用不同厚度的玻璃，以减少吻合效应的 影响；厚玻璃应位于声源一侧，玻璃间的距离一般为80～100mm。
3、铝合金门窗
重量轻、强度高，美观大方、坚固耐用，以及密封性、气密性、 水密性、隔声性、隔热性、耐腐蚀性较钢门窗木门窗有显著提高；
适用于安装有空调设备和对隔声、保温、隔热、防尘有特殊要 求，以及多暴雨、多风沙、多台风、多腐蚀性气体环境的房间和建 筑物；
铝合金门窗系列名称是以框的厚度构造尺寸来区分的，例如框 截面高度为70mm，就称70系列门窗；
2.3 金属门窗
1、钢门窗：强度、刚度、防火、密闭等性能方面，均优于木门 窗，同时，由于断面小，透光系数大，外形美观，在过去曾被广泛 地应用于建筑门窗。但在潮湿环境下易锈蚀，耐久性差，保温隔热 性能差，耗钢量大。我国许多地方已经限制或禁止在民用建筑中使 用钢门窗。
钢门窗是用型钢或薄壁空腹型钢在工 厂制作而成，有实腹式和空腹式
单扇推拉门 双扇推拉门 多扇推拉门 空格栅栏门 侧挂折叠门 中悬折叠门 侧悬折叠门 转门
有轨道、门 轴在中部
垂直门轴在 扇端部
酒店、商场两 边有平开门
轴ห้องสมุดไป่ตู้窗的开启方式
轨道
轨道
固定轴 固定轴
滑动轴
细实 线表 示窗 扇向 外开
窗
虚线
立
表示 窗扇
面
向内
开
开
启
开启
线
线交 叉位

Chapter 4 门窗装饰装修构造

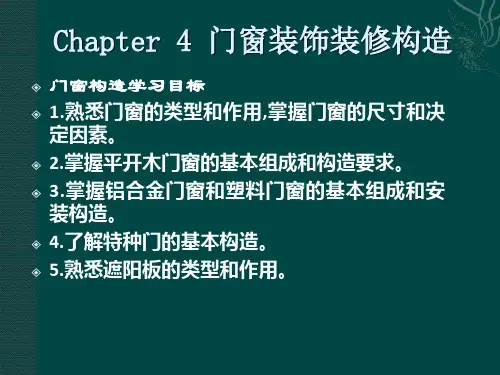

门窗构造学习目标 1.熟悉门窗的类型和作用 ,掌握门窗的尺寸和决 定因素。 2.掌握平开木门窗的基本组成和构造要求。 3.掌握铝合金门窗和塑料门窗的基本组成和安 装构造。 4.了解特种门的基本构造。 5.熟悉遮阳板的类型和作用。
Chapter 4 门窗装饰装修构造

图4-8 圆顶楼宇门

图4-9 楼宇子母门
Chapter 4 门窗装饰装修构造
二、门的尺度（P72） 组成——门框、门扇、亮子(腰窗)、五金、附件。

门的尺度：门的洞口尺寸要满足使用需要，符合模 数。 1、洞口宽度——单股人流900mm（一人通行的最小宽

度为650～700mm，适用于住宅内的厕所、浴室。一人携带 物品的通行宽度800～900mm，厨房门800mm，居室门 900mm 。一人正面通行，同时另一人侧面通行的宽度为 1000mm，适用于教室、办公室、寝室等。门的宽度应保证 在紧急情况下人员及时安全疏散。 ）
Chapter 4 门窗装饰装修构造
Chapter 4 门窗装饰装修构造
Chapter 4 门窗装饰装修构造


4、玻璃与五金零件
选择玻璃应兼顾窗的使用及美观要求。普通平板玻璃 因其制作简单、价格便宜且透光能力强，民用建筑中 应用最为广泛。如为了保温、隔声需要，可选用双层 中空玻璃；需遮挡或模糊视线的，可选用磨砂玻璃或 压花玻璃；为了安全可选用夹丝玻璃、钢化玻璃或有 机玻璃；为了防晒可采用有色、吸热和涂层、变色等 种类的玻璃。 玻璃厚度的选用，与窗扇分格的大小有关。单块面积 小的，可选用薄的玻璃，一般2mm或3mm厚，单块面 积较大时，可选用5rmm或6mm厚的玻璃。 玻璃的安装一般用油灰嵌固。为了使玻璃牢固地装于 窗扇上，应先用小钉将玻璃卡牢。再用油灰嵌固。对 于不会受雨水侵蚀的窗扇玻璃，也可用小木条镶钉。

建筑的构造组成
楼梯：楼房建筑的垂直交通设施，供人们日常上下楼层
和紧急疏散时使用。
屋顶：建筑物顶部的围护和承重构件，除承受自重、积
雪、风力荷载并将其传给墙和柱，还具有防雨雪侵袭、 太阳辐射、保温、隔热等作用。
门窗：门主要用作内外交通联系及分隔房间，有时也兼
采光通风的作用。窗主要是采光和通风，也起到围护和 分隔作用。
建筑物的构造组成
建筑的构造组成
基本组成
基础 墙体 楼地层 楼梯 屋顶 门窗
散水(明沟)勒脚 阳台 栏杆 雨篷 采 光井 窗台 过梁 挑 檐 栏杆 扶手等
附件
建筑பைடு நூலகம்构造组成
楼梯 楼层
基础 地层
屋顶 墙体
窗
门
建筑的构造组成
基础：建筑物埋在自然地面以下的部分，承受建筑物的全 部荷载，并把这些荷载传给地基。
墙和柱：建筑物竖直方向的承重构件，承受屋顶和楼板层 传来的荷载，并将这些荷载及自重传给基础，墙同时起围 护和分隔作用。
楼板层：建筑物水平方向的承重构件，承受着作用在其上 的荷载并将荷载及自重传给墙和柱，同时还对墙体起着水 平支撑作用，也将整个建筑物在垂直方向上分成若干层。
室内地坪：也叫室内地面，承受家具、设备、人和本身自 重，并通过垫层传给地基。

2.塞口法（塞樘法） 预留空洞——安装门窗框 门窗实际尺寸小于洞口尺寸（洞口每边略宽 10～20） 窗樘与墙之间的处理: 木门窗：防雨（砂浆嵌缝）保温（加塞纤维、 毛毡等） 金属门窗、塑钢门窗：泡沫塑料条、密封胶
固定用密封条
玻璃
固定用密封条 塑料窗扇 弹性垫块 内衬加强钢管
滑轨
塑料窗 框
单层玻璃推拉塑钢推拉窗断面
三、门窗的形式 （一）门的形式（按开启方式分） • 平开门 • 弹簧门 • 推拉门 • 折叠门 • 转门 • 其他：上翻门、升降门、卷帘门等
平开门：铰链装于门扇动一侧与门框相连， 使门扇绕铰链轴转动，又分单扇/双扇，内 开/外开。 特点：构造简单，维修方便，开启灵活，最 常见的开启方式。受力状态差，易产生下 垂变形——门扇宽度不宜过大
二、常用门窗材料 1.木质门窗：制作简单，易加工，感官效果好， 易吸水变形，腐烂，防火性差 2.金属门窗： （1）钢门窗：坚固耐久，工厂制作，现场安 装，断面小——采光面积大，刚度大，比较 美观 （2）铝合金门窗：轻质高强，密闭性好，无 须再涂漆 3.塑钢门窗：空腹截面+钢或铝等加强材料。 耐水耐腐蚀，阻燃，抗冲击，保温性能好， 抗弯能力差
（二）窗的尺度 取决于采光通风，建筑造型有关，宽度小于 1000时，采用1M模 数，大于1000时，采用3M模数
四、门窗的安装方法 1.立口法（立樘法） 砌墙——放窗框（樘）——砌墙 优点：门窗实际尺寸与洞口尺寸相同 缺点：施工不便，窗樘及临时支撑易碰撞、 移位、破损，砌墙与安装工序相互影响 较少采用
第七章 门窗
一、概述 门：交通联系，消防疏散，兼有采光和通风 窗：采光和通风
设计要求： 1.采光通风要求： 窗地比：窗户面积/地面面积 窗上沿至地面高度 窗户的组合形式
