门窗框与洞口墙间的缝隙用柔软保温材 料填实，再用密封胶封缝，以提高其密 封性。
1 塑料门窗
1 塑料门窗
三、彩板门窗
以彩色镀锌钢板经机械加工而成的门窗。 自重轻、硬度高耐腐蚀等优点。
第11章 门和窗的构造
门在房屋建筑中的作用主要是交通联 系，并兼采光和通风；
窗的作用主要是采光、通风及眺望。
在不同情况下，门和窗还有分隔、保 温、隔声、防火、防辐射、防风沙等要 求。
一、门的作用
水平交通 通风
采光
防火
疏散
装饰
采光
传递
二、窗的作用
装饰
观察
眺望
通风
门窗在建筑立面构图中的影响也较大，它的 尺度、比例、形状、组合、透光材料的类型 等，都影响着建筑的艺术效果。
（5）防爆门
2 窗的作用
（1）普通侧窗
平开窗
（2）高窗
（3）天窗
11.2.2 按材料分类
1、木门窗
2 钢门窗
3 铝合金门窗
4 塑钢门窗
11.2.3 按开启方式分类
1、门的开启方式 平开门（弹簧门）、推拉门、折叠门、
旋转门、卷帘门、上翻门
门的开启形式 (a)平开门；(b)弹簧门；（c）推拉门；(d)折叠门；
（1）固定窗
（2）平开窗
平开窗构造简单。开启灵活，制作维修 均方便，是民用建筑中使用最广泛的窗。
平开窗
2024年7月18日12时27分
（3）推拉窗
分水平推拉和 垂直推拉两种。
推拉窗
（4）悬窗
分为上悬窗、中悬窗和下悬窗。 上悬窗一般向外开防雨好，但通风效果
不佳。 下悬窗向内开，通风较好，不防雨。 中悬窗开启时窗扇上部向内，下部向外，

建筑构造——门和窗

建筑构造——门和窗
➢ 回风槽、盖口、双裁口。
➢ 密封条。
（3）尺寸 榫卯连接、制作加工损耗（2~3mm）。
（4）防腐、防变形 ➢ 防腐处理。措施：靠墙一侧涂刷防腐材料，如沥青等。 ➢ 门框靠墙一面易受潮变形,有时会在该面开1～2道背槽，以免产生翘曲
变形 ➢ 利于门框嵌固 （5）与装饰层连接
靠墙一侧的门框内外二角做灰口。
民用建筑设计通则 GB 50352—2019
6．10．3 窗的设置应符合下列规定：
1 、窗扇的开启形式应方便使用，安全和易于维修、清洗； 2、 当采用外开窗时应加强牢固窗扇的措施； 3 、开向公共走道的窗扇，其底面高度不应低于2m； 4 、临空的窗台低于0.80m时，应采取防护措施，防护高度由楼地面起计算不应 低于0.80m； 5 、防火墙上必须开设窗洞时，应按防火规范设置； 6 、天窗应采用防破碎伤人的透光材料； 7 、天窗应有防冷凝水产生或引泄冷凝水的措施； 8 、天窗应便于开启、关闭、固定、防渗水，并方便清洗。
（4）立转窗 ➢ 定义：铰链安装窗的上下框。
➢ 特点：引风效果好，防雨差、密 封性差。
➢ 适用范围：低侧窗。
二、窗的尺度
1、通常是指窗洞的洞口的标志尺寸。
2、窗的尺度主要取决于 （1）房间的采光通风——窗地比或玻地比
天然采光的客房间，其采光窗洞口面积与地面面积之比不应小于1∶8。 （2）材料与构造做法 ➢ 木窗
斯坦普利亚基金会(Stampalia Foundation)
窗·光·宗教
2、观景·景观
观景 窗含西岭千秋雪，门泊东吴万里船。 ——杜甫《绝句》
景观 玉楼珠阁不独栖，金窗绣户长相见。 ——李白《双燕离》
扬州·瘦西湖·钓鱼台
让·努维尔 阿拉伯世界研究中心

房屋建筑构造6门和窗

房屋建筑构造6门和窗

三、飘窗
飘窗是为房间采光和美化造型而设置的突出外墙的窗。 飘窗常用的有矩形和梯形两种形式，从室内向室外凸起， 飘窗的三面都装有玻璃。窗台的高度比起一般的窗户较 低，这样的设计既有利于进行大面积的玻璃采光，又保 留了宽敞的窗台，使得室内空间在视觉上得以延伸。飘 窗不仅可以增加户型的采光和通风等功能，也给商品房 的外立面增添了建筑魅力，如图6-14所示。
2.夹板门 夹板门是用断面尺寸较小的方木条做成骨架，在骨架的 两面用钉或胶粘的方法加上面板，面板材料可以是胶合 板、硬质纤维板、塑料板等，如图6-8所示。
3拼板门 构造与镶板门相同，由骨架和拼板组成，只是拼板门的拼 板用35～45mm厚的木板拼接而成，因而自重较大，但坚 固耐久，多用于库房、车间的外门。如图6-9所示。
第二节 木门构造
一、平开木门的组成与构造
平开木门主要由门框、门扇、五金零件及附件组成（如 图6-3）。
图6-3 平开木门的组成
（一）门框
门框又称门樘，一般由两根竖直的边框和一根上槛组成， 带亮子的门有中横框，多扇门还有竖框。 1．门框在墙体中的位置 根据门的开启方式，门框与墙体的相对位置有外平、内 平、内外平、立中四种（如图6-4）。
（二）防火窗
按材质分为钢质、木质、钢木复合防火窗。 按开启方式分为固定式和活动式两种，固定式防火 窗不能开启。活动式防火窗可开启，并且装配有窗 扇启闭控制装置。 按功能分为隔热和非隔热防火窗，前者在规定的时 间内，能同时满足耐火隔热性和耐火完整性要求， 后者只能满足耐火隔热性的要求。
二、防盗门
防盗安全门根据其安全级别可分为甲、乙、丙、丁四个 级别的防盗安全门，其中甲级防盗性能最高，乙级其次， 丁级最低，其中丁级防盗安全门使用最为广泛。 按结构特点分防盗门有栅栏式防盗门、实体式防盗门和 复合式防盗门三种。

建筑构造课程门和窗

建筑构造课程门和窗

木窗的尺度
• 为使窗坚固耐久，一般平开木窗的窗扇高 度为800～1200mm，宽度不宜大于500mm， 上下悬窗的窗扇高度为300～600mm，中 悬窗窗扇高不宜大于1200mm，宽度不宜大 于1000mm；推拉窗高宽均不宜大于 1500mm。对一般民用建筑用窗，各地均有 通用图，各类窗的高度与宽度尺寸通常采 用扩大模数3M数列作为洞口的标志尺寸， 需要时只要按所需类型及尺度大小直接选 用。
推拉门分隔内部空间。
• （4）折叠门：可分为侧挂式折叠门和推拉 式折叠门两种。折叠门开启时占空间少， 但构造较复杂，一般用作商业建筑的门， 或公共建筑中作灵活分隔空间用。
• （5）转门：是由两个固定的弧形门套和垂直旋转的门扇 构成。转门对隔绝室外气流有一定作用，可作为寒冷地区
公共建筑的外门，但不能作为疏散门。
• （2）弹簧门: 弹簧门的开启方式与普通平 开门相同，所不同处是以弹簧铰链代替普 通铰链。为避免人流相撞，门扇或门扇上 部应镶嵌玻璃。
• （3）推拉门：推拉门开启时门扇沿轨道向左右滑行,通常 为单扇和双扇。推拉门开启时不占空间，受力合理，不易 变形，但在关闭时难于严密，构造亦较复杂。多用在工业 建筑中，作仓库和车间大门。在民用建筑中一般采用轻便
• 空腹式：空腹式钢门窗分沪式和京式两种。 断面高度亦有25，32mm等规格。
• ②基本钢门窗
• 为了使用、运输方便，通常将钢门窗在工厂制作 成标准化的门窗单元。平开钢窗与木窗的构造上 不同处是在两窗扇闭合处设有中竖框作关闭窗扇 时固定执手。
• ③组合式钢门窗
• 当钢门窗的高、宽超过基本钢门窗尺寸时，就要 用拼料将门窗进行组合。拼料起横梁与立柱的作 用，承受门窗的水平荷载，拼料与基本钢门窗之 间一般用螺栓或焊接连接。

建筑构造第七章7窗与门

建筑构造第七章7窗与门

❖ (5)推拉窗 窗扇可以左右推拉的窗，不占用 空间，借助导槽滑动，构造较平开窗复杂， 开启后双层窗扇重叠，故不可能全部开启。 推拉窗适用于收发、询问和小物件传递。
❖ (6)上推窗（也称扯窗） 窗扇沿边框内侧导 槽向上提拉而开启，构造比较复杂，可不设 下框而直落窗台板，是最便于使用的传递窗 ，如售饭、取药、行包寄存等。
❖ (4)窗扇 窗扇宜选用红松木并经烘干后制作，以防变形。窗 扇由边梃、上下冒头和窗芯窗棂）组成。其截面尺寸厚度均 为35～42mm，冒头和边梃的宽度为55～60mm，有的下冒 头需加宽，以便安装披水板。窗芯宽为30～40mm。边梃、 冒头和窗芯均在外侧铲出玻璃口，宽度为12—15mm，深度 为8—12mm，以便镶嵌玻璃。内侧加工成各种线脚，以减 少遮光和增加美观（图7 -8）。
❖ 2、按开启方式分类（图7-2）
❖ (1)固定窗 即不能开启的窗，可做成固定扇或将玻璃直接镶
在窗框上。固定窗只可采光而不能通风，可用在门窗亮子、 走廊间接采光和一般不需开启的部位。
❖ (2)平开窗 是最常用的一种开启方式，窗扇一侧用铰链（折 页）与窗框相连，开启关闭十分方便。平开窗又分单层内开 、单层外开、双层内外开、双层全内开等几种方式。一般建 筑多用外开窗，有利于防止雨水流入，不占室内空间，但擦 拭和更换玻璃不很方便，因此，多层、高层建筑和中小学教 学楼三层以上的外窗宜使用内开窗，以保证擦拭和维修的安 全。
❖ 平开木窗的窗扇间对口缝应做成斜错口缝，以防风雨和保温， 必要时还可在外侧或内外侧加设盖口条，效果更好（图79）。
❖ (5)窗框、中横档与窗扇的关系 为了使窗框与开启的窗扇间 的缝隙不进入风沙和雨水，应采取密封性的构造措施，如图 7-10所示：
❖ 加深铲口深度至15mm，以减少空气的渗透(a)； ❖ 错口式铲口和鸳鸯铲口，可增加空气渗透阻力(b、c)； ❖ 在框与扇之间做回风槽，可形成减弱空气压力的空腔，以防

建筑构造-第七章 门和窗

建筑构造-第七章 门和窗

第二节 门窗的构造
窗的附件 (1) 压缝条 这是10mm～15mm见方的小木条，用于填补窗安装于墙中产生的缝隙，以保证室内 的正常温度。 (2) 贴脸板 用来遮挡靠墙里皮安装窗扇产生的缝隙。 (3) 披水条 这是内开玻璃窗为防止雨水流入室内而设置的挡水条。 (4) 筒子板 在门窗洞口的外侧墙面，用木板包钉镶嵌，称为筒子板。 (5) 窗台板 在窗下槛内侧设窗台板，板厚30mm～40mm，挑出墙面30mm～40mm。窗台板可 以采用木板、水磨石板或大理石板。 (6) 窗帘盒 悬挂窗帘时，为掩蔽窗帘棍和窗帘上部的栓环而设。窗帘盒三面用 25mm×100mm～150mm木板镶成。窗帘棍有木、铜、铁等材料。一般用角钢或钢板 伸入墙内。
四、门的选用与布置
1.门的选用 门的选用 门的选用应注意以下几点： (1) 一般公共建筑经常出入的向西或向北的门，应设置双道门或门斗。外面一道用外开门， 里面的一道门宜用双面弹簧门或电动推拉门。 (2) 湿度大的门不宜选用纤维板门或胶合板门。 (3) 大型营业性餐厅至备餐间的门，宜做成双扇上下行的单面弹簧门，带小玻璃。 (4) 体育馆内运动员经常出入的门，门扇净高不得低于2200mm。 (5) 托幼建筑的儿童用门，不得选用弹簧门，以免挤手碰伤。 (6) 所有的门若无隔音要求，不得设门槛。 2.门的布置 门的布置 门的布置应注意以下几点： (1) 两个相邻并经常开启的门，应避免开启时相互碰撞。 (2) 向外开启的平开外门，应有防止风吹碰撞的措施。如将门退进墙洞，或设门档风钩等 固定措施，并应避免开足时与墙垛腰线等突出物碰撞。 (3) 门开向不宜朝西或朝北。 (4) 门框立口宜立墙里口(内开门)、墙外口(外开门)也可立中口(墙中)，决定依据为：使用 方便，装修要求和连接牢固。 (5) 凡无间接采光通风要求的套间内门，不需设上亮子，也不需设纱扇。 (6) 经常出入的外门宜设雨罩，楼梯间外门雨罩下如设吸顶灯时应防止被门扉碰碎。 (7) 变形缝外不得利用门框盖缝，门扇开启时不得跨缝。 (8) 住宅内门位置和开向，应结合家具布置考虑。

建筑构造 第7章 门和窗

建筑构造 第7章 门和窗
第七章
功能：门－通行；
窗－采光、通风 门窗：外围护构件
门和窗
要求：规范、使用、美观、 构造（坚固、耐久、开启活、 关闭严密、易维修清洁）
按材料分类： 木门窗、 钢门窗、
铝合金门窗、
塑钢门窗
• 概述
• 木窗构造
• 木门构造 • 其它材料门窗
• 遮阳
第一节 概述
门和窗是房屋建筑中的围护构件， 在不同的情况下，有分隔、采光、通 风、保温、防水及防火等不同的要求。 窗的主要功能是采光，通风、观 望及递物。 门的主要功能是供交通出入、分 隔联系建筑空间，有时也兼起通风和 采光作用。
窗的尺度一般应根据采光通风的要求（如采光面积比）、 结构构造要求和建筑造型等因素决定，同时应负荷模数制的 要求。目前我国多数标准窗基本尺度多采用300mm的扩大模数。
木窗的组成图
平开木窗标准尺寸表
三、窗樘
（一）窗樘的安装
立樘子 （现已较少用）图10－4
塞樘子
图10－5
（二）窗樘与墙的关系
塞樘子的窗樘每边应比窗洞小10～20mm，窗樘与墙之 间的缝隙，用膨胀螺栓与墙体固定，再用水泥砂浆和密封 胶将缝隙封严。
此外，门、窗对建筑物的外观及室内装 修造型影响也很大。因此，对门和窗要求 坚固耐用、美观大方、开启方便、关闭紧 密、便于清洁维修。 常用的门窗材料有木、钢、铝合金、塑 料、玻璃等。 其中钢窗木窗已很少使用，有的地区已 明令淘汰。 门窗的大小、比例尺度、位置、数量、 材料、造型、排列组合方式对建筑物的造 型和装修效果都有很大影响。
木窗构造ห้องสมุดไป่ตู้图1
木窗构造详图2
木窗构造详图3
第三节
木门构造
门的开启方式有：平开门、弹簧门、推拉 门、折叠门、转门、上翻门、升降门、卷帘门 等。 目前门窗的安装均用膨胀螺栓与墙体固定， 再用水泥砂浆和密封胶将缝隙封严。

建筑装饰构造第七章 门 与 窗

建筑装饰构造第七章 门 与 窗
一、门窗节能设计 1.选择节能门窗形式 2.选用低传热的门窗框型材
图7-16 断热铝合金门窗型材
(1)断热铝合金门窗 铝合金、钢窗框等因材料本身的导热系数很大， 形成的热桥对外窗的传热系数影响比较大，必须采取断桥处理，
第三节 节 能 门 窗
即用非金属材料将铝合金、钢型材进行断热。 (2)玻璃钢门窗 玻璃钢门窗即玻璃纤维增强塑料门窗，利用玻璃纤 维作为主要增强材料，以热固性聚酯树脂作为主要基体材料，通过 拉挤工艺生产出不同截面的空腹型材，然后通过切割等工艺制成的 新型复合材料门窗(图7-17)。
图7-11 70系列推拉窗
第二节 门 窗 构 造
2.地弹簧门 (二)铝合金门窗框的安装来自图7-12 有框地弹簧门
第二节 门 窗 构 造
图7-13 铝合金门窗框与墙体连接 a)射钉连接 b)预埋件焊接
第二节 门 窗 构 造
图7-14 塑钢门窗构造 a)塑钢门窗角部连接 b)塑钢门窗玻璃的安装 c)塑钢推拉窗构造
四、塑钢门窗
第二节 门 窗 构 造
塑钢门窗是以聚氯乙烯(PVC)为主要原料，添加适量助剂和改性剂， 挤压成各种截面的空腹异型材组装而成。 (一)塑钢门窗的组装与构造 (二)塑钢门窗的安装
图7-15 塑钢门窗与墙体连接 a)膨胀螺栓连接 b)射钉连接 c)焊接连接 d)预埋件焊接连接
第三节 节 能 门 窗
彩板门窗是用0．7～0．9mm厚的冷轧镀锌板或合金化热镀锌板做基 材，经辊涂环氧底漆、外涂聚酯漆轧制成型的门窗型材。
图7-9 带副框彩板门窗
第二节 门 窗 构 造
三、铝合金门窗
图7-10 不带副框彩板门窗
第二节 门 窗 构 造
铝合金门窗以其用料省、重量轻、强度高、密闭性好、耐腐蚀，表 面经过氧化着色处理即可保持铝材的银白色，也可制成各种柔和的 颜色或带色花纹(如古铜色、暗红色、金黄色、黑色等)，色泽牢固、 不褪色，便于工厂或现场加工，维修费用低等优点而得到广泛的应 用。 (一)铝合金门窗构造 1.推拉窗

建筑构造6窗与门brbs

建筑构造6窗与门brbs

窗在墙洞中的位置和窗框的安装
窗在墙洞中的位置 窗在墙洞中的位置主要根据房间的使用要求和墙体的厚度来确定。一般有三种形式：①窗框内平(图2-7-3a)，这时窗框内表面与墙体装饰层内表面相平，窗扇开启时紧贴墙面，不占室内空间；②窗框外平(图2-7-3b)，这时增加了内窗台的面积，但窗框的上部易进雨水，为提高其防水性能，需在洞口上方加设雨篷；③窗框居中(图2—7—3c)，即窗框位于墙厚的中间或偏向室外一侧，下部留有内外窗台以利于排水。

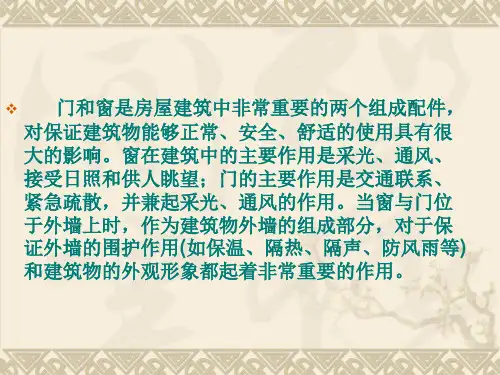

门和窗是房屋建筑中非常重要的两个组成配件，对保证建筑物能够正常、安全、舒适的使用具有很大的影响。窗在建筑中的主要作用是采光、通风、接受日照和供人眺望；门的主要作用是交通联系、紧急疏散，并兼起采光、通风的作用。当窗与门位于外墙上时，作为建筑物外墙的组成部分，对于保证外墙的围护作用(如保温、隔热、隔声、防风雨等)和建筑物的外观形象都起着非常重要的作用。
(1)镶板门 镶板门由上、中、下冒头和边梃组成骨架，中间镶嵌门芯板，门芯板可采用15mm厚的木板拼接而成，也可采用细木工板、硬质纤维板或玻璃等(图2-7-11)。 (2)拼板门 拼板门的构造与镶板门相同，由骨架和拼板组成，只是拼板门的拼板用35~45mm厚的木板拼接而成，因而自重较大，但坚固耐久，多用于库房、车间的外门(图2-7—12)。 (3)夹板门 夹板门是用小截面的木条(35mm×50mm)组成骨架，在骨架的两面铺钉胶合板或纤维板等(图2-7-13)。夹板门构造简单，自重轻，外形简洁，但不耐潮湿与日晒，多用于干燥环境中的内门。
窗的构造 (一)铝合金窗的构造 铝合金窗是以铝合金型材来做窗框和扇框，具有重量轻、强度高、耐腐蚀、密封性较好，便于工业化生产的优点，但普通铝合金窗的隔声和热工性能差，如果采用断桥铝合金窗技术后，热工性能得到改善。铝合金窗多采用水平推拉式的开启方式，窗扇在窗框的轨道上滑动开启。窗扇与窗框之间用尼龙密封条进行密封，并可以避免金属材料之间相互摩擦。玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定(图2-7-4)。铝合金窗一般采用塞口的方法安装，固定时，窗框与墙体之间采用预埋铁件、燕尾铁脚、膨胀螺栓、射钉固定等方式连接(图2-7-5)。

建筑构造-第7章 门与窗

建筑构造-第7章 门与窗

推拉 窗
固定 窗
平开窗
平开窗
上悬窗
固定 扇 组合
平开窗
五、门窗安装
立樘（立口）：先将门窗框立起来， 临时固定，待其周边墙身全部完成后， 再撤去临时支撑。立樘时门窗的实际尺 寸与洞口尺寸相同
塞樘 （塞口 ）：将门窗洞口留出， 完成墙体施工后再安装门窗框 。塞樘 时门窗的实际尺寸要小于门窗的洞口尺 寸
塑钢门
硅镁 合金
防盗门 实木门
平开门
弹簧门
推拉门
转门
推拉折叠门
பைடு நூலகம்
卷闸门
防火门
玻璃门
推拉折叠门
三、木门的组成
四 、门尺寸
门的尺寸主要根据通行、疏散以及立 面造型的需要设计的，并应符合国家颁布 的门窗洞口尺寸系列标准。
在一般民用建筑中，门的宽度： 单扇门宽800~1000mm。 双扇门宽1200~1800mm。
次要房门，如厨房、卫生间的房门宽 650~850mm。
门扇的高度为1900~2100mm。 亮窗的高度一般为300~500mm。
四、门扇
1、镶板门 2、纱门、 3、玻璃门 4、百叶门 5、夹板门：由中间轻型骨架组成框格， 表面钉或粘贴薄板。
第三节 遮阳
遮阳是为了防止直射阳光照入室 内，以减少太阳辐射热，避免夏季室 内过热以及保护室内物品不受阳光照 射而采取的一种措施。
立樘安装
连接钢板
塞樘安装
塞樘时木门窗框与墙身间的相对位置及缝隙处理
空腹钢窗窗框安装工艺
六、门窗组成
七、窗尺度
窗的尺寸一般根据采光通风要求，结构构造 要求和建筑造型等因素决定，同时应符合扩大模 数300mm要求。
窗洞口常用尺寸为：
