《建筑构造》第七章7-窗与门

6
❖ 4、观察 ❖ 用于穿套房间或走廊两侧房间的观察和橱窗陈设,多以不开启
的大面积玻璃为主，特殊功能的观察窗，可镶嵌防辐射、隔 热、防腐蚀玻璃。
❖ 5、眺望 ❖ 从室内通过窗户向室外观看即为眺望，这是一般窗均具有的
功能，有特定条件时，还可专设眺望窗。
7
❖ 6、反映建筑性格 ❖ 人类的性格和情绪是通过眼睛来反映的,即所谓“眼睛是心灵
16
❖ (5)推拉窗 窗扇可以左右推拉的窗,不占用空 间，借助导槽滑动，构造较平开窗复杂，开 启后双层窗扇重叠，故不可能全部开启。推 拉窗适用于收发、询问和小物件传递。
17
❖ (6)上推窗（也称扯窗） 窗扇沿边框内侧导 槽向上提拉而开启,构造比较复杂，可不设下 框而直落窗台板，是最便于使用的传递窗， 如售饭、取药、行包寄存等。
4
❖ 采光面积应按窗洞口的面积乘以小于1的透光系数,即要折减 掉窗框窗棂所占面积、不同透光率的玻璃因素、窗扇的层数 因素、有无纱窗的影响因素等之后的有效透光面积。目前， 为简化设计，多以窗洞口面积粗略地作为采光面积。
❖ 房间的采光面积标准是与房间的大小有关的，不同功能的房 间用开窗面积与房间地板面积相比（简称窗地比）作为采光 标准。如绘图室、手术室的窗地比为1/3～1/5，教室、实验 室为1/4～1/5，办公室、会议室为1/6～1/8，观众厅、居室 为1/8～1／10，贮藏室、走廊、楼梯间为1/10以下。
10
❖ 2、按开启方式分类（图7-2）
11
❖ (1)固定窗 即不能开启的窗,可做成固定扇或将玻璃直接镶在 窗框上。固定窗只可采光而不能通风，可用在门窗亮子、走 廊间接采光和一般不需开启的部位。
12
❖ (2)平开窗 是最常用的一种开启方式,窗扇一侧用铰链（折页 ）与窗框相连，开启关闭十分方便。平开窗又分单层内开、 单层外开、双层内外开、双层全内开等几种方式。一般建筑 多用外开窗，有利于防止雨水流入，不占室内空间，但擦拭 和更换玻璃不很方便，因此，多层、高层建筑和中小学教学 楼三层以上的外窗宜使用内开窗，以保证擦拭使用材料分类 ❖ 按使用材料不同分为木窗、钢窗、塑钢窗、铝合金窗、玻璃
钢窗等。其中木窗制作方便,价格较低，密封较好，保温最好， 但因窗料截面较大、遮挡光线较多、不防火、不耐久、变形 大、维修费用高、耗用木材多，故应提倡以非木材代替。但 钢窗的密封性差、保温差、易锈蚀;铝合金窗耐久性好、不生 锈、美观豪华，造价甚高，因此应控制使用。塑钢窗经过国 外几十年的使用经验已经证明，具有类似木窗的优点，同时 又克服了木窗和钢窗的不足，应该大力推广使用。
第七章 门与窗
❖ 第一节 窗的概述及木窗构造 ❖ 第二节 门的概述及木门构造 ❖ 第三节 钢 门 窗 ❖ 第四节 塑钢门窗 ❖ 第五节 铝合金门窗
1

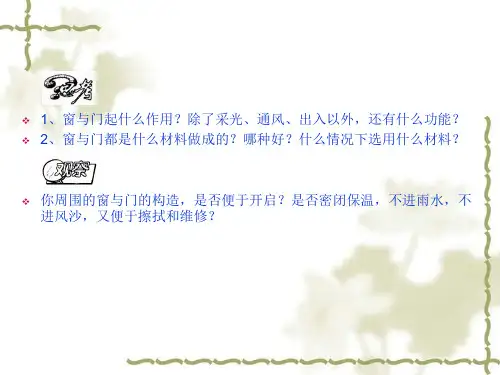

❖ 1、窗与门起什么作用？除了采光、通风、出入以外,还有什么功能？ ❖ 2、窗与门都是什么材料做成的？哪种好？什么情况下选用什么材料？ ❖ 你周围的窗与门的构造，是否便于开启？是否密闭保温，不进雨水，不
❖ 外窗还应防止雨水流人室内，一要处理好窗框与墙体之间的 接缝；二要处理好窗扇与窗框、窗扇与窗扇之间的水平缝和 垂直缝。缝隙过大会使雨水流入；缝隙小会形成毛细水吸人。 水平缝可加设披水条，垂直缝可加设压缝条。
❖ 窗也是传播噪声和进入风沙的途径，在窗扇层数、缝隙处理 上也应予以可靠的措施保证，以提高房间的安静和洁净程度。
13
❖ (3)悬窗 窗扇绕水平轴转动的窗为悬窗。水平轴可设在上部、 中部或下部,分别叫上悬窗、中悬窗和下悬窗。为防止雨水飘 入室内，上悬窗必须外开，下悬窗内开，中悬窗的上半部内 开，下半部外开。上悬窗和中悬窗多用于高大房间的上部外 窗，下悬窗多用于门亮子。
14
中悬窗和下悬窗
15
❖ (4)立转窗（也称旋窗） 窗扇绕垂直轴转动 的窗,可按通风需要调整旋转角度，适用于生 产用房的下部和门亮子。
600mm，高度为800—1500mm，窗亮子高度为300～ 600mm的范围内。 ❖ 窗洞口尺寸基本上采用扩大模数3M，即以300mm为级差。 但居住建筑的层高为1M数列，即以100mm为级差，故窗洞 口高度插入一个1400mm，以符合层高为2800mm的居住建 筑采用。 ❖ 木窗的宽与高以2400mm为限，如 ❖ 设计需大于这个尺寸时，须将表中 ❖ 基本窗进行组合，组合时加设组合 ❖ 杆件，以保证大型窗的整体刚度 ❖ （表7 -1）。
5
❖ 2、通风 ❖ 开启窗扇排除室内污浊空气、补充室内新鲜空气和降低室内
温度,叫做自然通风，借助引风机或排风机进行通风的叫机械 通风。一般性建筑应尽量采用自然通风，以降低工程造价， 且有利人体健康。 ❖ 窗扇中应设置足够可开启的窗扇以便通风，寒冷地区应加设 小气窗，作为冬季的通风窗。 ❖ 3、传递 ❖ 用于售票、售饭、取药等处的窗口统称传递窗，这种窗的窗 扇一般采用左右推拉或上下推拉开启的。
18
三、平开木窗的组成、构造与尺寸 1、平开木窗的组成 主要由窗框（也称窗樘）、窗扇和建筑五 金组成,根据需要还可附设窗帘盒、窗台 板、贴脸板和筒子板等。窗框可根据设计 有无上亮或下亮及多扇而设置中横档和中 竖框（图7 - 3）。
指出平开木窗各部位的名称。
19
❖ 2、平开木窗的尺寸 ❖ 由于木窗扇承受自重和风压,窗扇尺寸应控制在宽度为400～
进风沙，又便于擦拭和维修？
2
第一节 窗的概述及木窗构造

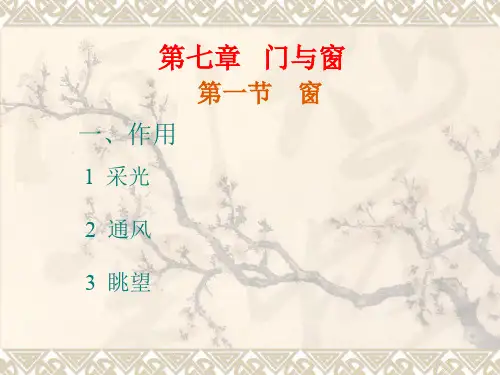

❖ 一、窗的作用与要求 ❖ 窗的作用有日照采光、通风、传递、观察、眺望和反映建筑
性格等多种功能（图7 -1）。
3
❖ 1、采光 ❖ 不同功能的房间有不同的照度标准,超过和低于标准对工作和
生活都是不利的。照度的取得主要应以自然采光为主，特殊 情况下方可以人工照明弥补。这样不仅节约用电，而且自然 采光总体上说是有利于视觉和健康的，因此，建筑设计者应 尽力按照标准设置足够和适宜的自然采光面积。
的窗户”。建筑物的性格，如庄重或活泼、开敞或封闭、民 族地域风貌、功能显示、时代特色均可利用窗户的选材、大 小、疏密、布局、形状、色彩等手段充分表现出来，所以说， 窗户是建筑的心灵。
❖ 位于外墙上的窗，既可以吸收阳光的辐射热和紫外线，也是 散失热量浪费采暖费用的重要缺口，一般通过外窗所散失的 热量相当于同面积墙体的2～3倍。双层窗较单层窗保温好; 木窗较金属窗保温好；有密封装置的窗较没有密封装置的窗 保温好；小窗比大窗保温好。因此，在确定窗的数量、大小、 材料、层数、朝向和是否密封等方面应结合实际条件慎重选 择。
