机械常见旋转机构
常用旋转机构如下：
1、螺旋式旋转机构：由螺杆、螺母和机架组成通常它是将旋转运动转换为直线运动。
但当导程角大于当量摩擦角时，通常它是将旋转运动转换为直线运动。
特点：能获得很多的减速比和刀的增益;选择合适的螺旋机构导程角，可获得机构的自锁性。
2、凸轮式旋转机构：凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。
凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动。
凸轮机构广泛地应用于轻工、纺织、食品、交通运输、机械传动等领域。
3、曲柄式旋转机构：曲柄连杆机构(crank train) 发动机的主要运动机构。
其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。
曲柄连杆机构由活塞组、连杆组和曲轴、飞轮组等零部件组成。
常用步进传动机构设计步进传动是一种将输入运动分为若干等分的传动机构，它通过控制输入脉冲的数量与频率来控制输出角度的改变。
步进传动机构广泛应用于医疗设备、自动化设备、电子设备等领域。
在设计步进传动机构时，需要考虑传动精度、扭矩输出、紧凑性、可靠性等因素。
下面将介绍几种常用的步进传动机构设计。
1.螺线传动机构螺线传动机构是一种常用的步进传动机构，它将旋转运动转变为线性运动。
螺线传动机构主要由螺杆和螺母组成，控制螺杆的旋转角度可以实现螺母的线性移动。
该传动机构具有传动精度高、结构简单的特点，适用于对传动精度要求较高的场合。
2.平面四杆机构平面四杆机构是一种常用的步进传动机构，它由四根连杆组成，通过调整连杆的角度可以实现两个输出轴的相对运动。
平面四杆机构具有传动精度高、结构紧凑的优点，适用于对紧凑性要求较高的场合。
3.齿轮传动机构齿轮传动机构是一种常用的步进传动机构，它通过齿轮的啮合来实现传动效果。
齿轮传动机构具有扭矩输出大、传动效率高的优点，适用于对扭矩输出要求较高的场合。
在设计齿轮传动机构时，需要根据传动比例和啮合角计算出所需的齿轮型号和齿数。
4.齿条传动机构齿条传动机构是一种常用的步进传动机构，它将旋转运动转变为线性运动。
齿条传动机构由齿条和齿轮组成，控制齿轮的旋转角度可以实现齿条的线性移动。
齿条传动机构具有传动精度高、结构简单的特点，适用于对传动精度要求较高的场合。
5.连杆传动机构连杆传动机构是一种常用的步进传动机构，它由多根连杆组成，通过调整连杆的角度可以实现两个输出轴的相对运动。
连杆传动机构具有结构简单、传动效率高的特点，适用于对紧凑性要求较高的场合。
在步进传动机构的设计中，需要根据具体的应用情况选择合适的传动方式和参数，确保传动精度和扭矩输出满足需求。
同时，还需要考虑机构的结构紧凑性和可靠性，保证传动过程的稳定性和可持续性。
综上所述，常用的步进传动机构设计包括螺线传动机构、平面四杆机构、齿轮传动机构、齿条传动机构和连杆传动机构。

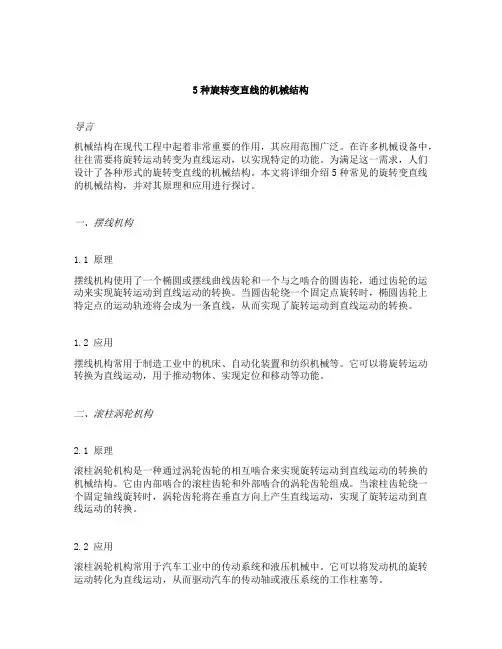

5种旋转变直线的机械结构导言机械结构在现代工程中起着非常重要的作用，其应用范围广泛。
在许多机械设备中，往往需要将旋转运动转变为直线运动，以实现特定的功能。
为满足这一需求，人们设计了各种形式的旋转变直线的机械结构。
本文将详细介绍5种常见的旋转变直线的机械结构，并对其原理和应用进行探讨。
一、摆线机构1.1 原理摆线机构使用了一个椭圆或摆线曲线齿轮和一个与之啮合的圆齿轮，通过齿轮的运动来实现旋转运动到直线运动的转换。
当圆齿轮绕一个固定点旋转时，椭圆齿轮上特定点的运动轨迹将会成为一条直线，从而实现了旋转运动到直线运动的转换。
1.2 应用摆线机构常用于制造工业中的机床、自动化装置和纺织机械等。
它可以将旋转运动转换为直线运动，用于推动物体、实现定位和移动等功能。
二、滚柱涡轮机构2.1 原理滚柱涡轮机构是一种通过涡轮齿轮的相互啮合来实现旋转运动到直线运动的转换的机械结构。
它由内部啮合的滚柱齿轮和外部啮合的涡轮齿轮组成。
当滚柱齿轮绕一个固定轴线旋转时，涡轮齿轮将在垂直方向上产生直线运动，实现了旋转运动到直线运动的转换。
2.2 应用滚柱涡轮机构常用于汽车工业中的传动系统和液压机械中。
它可以将发动机的旋转运动转化为直线运动，从而驱动汽车的传动轴或液压系统的工作柱塞等。
三、曲柄滑块机构3.1 原理曲柄滑块机构是一种常见的机械结构，用于将旋转运动转化为直线运动。
它由一个固定轴线上的曲柄和一个与之配合的滑块组成。
当曲柄绕固定轴线旋转时，滑块将在垂直方向上产生直线运动，实现了旋转运动到直线运动的转换。
3.2 应用曲柄滑块机构被广泛应用于发动机、压力机和往复泵等设备中。
它可以将发动机的旋转运动转化为活塞的往复直线运动，从而将化学能或机械能转化为机械工作。
四、球螺旋机构4.1 原理球螺旋机构是一种通过螺旋线和滚动轴承的相互作用来实现旋转运动到直线运动的转换的机械结构。
它由一个带有螺旋线的轴和一个与之啮合的滚动轴承组成。
当轴绕一个固定轴线旋转时，滚动轴承将在垂直方向上产生直线运动，实现了旋转运动到直线运动的转换。
间歇机构的常见类型
间歇机构是机械传动中常用的一种机构，其主要作用是在传动中起到间歇或停滞的作用。
这里介绍几种间歇机构的常见类型：
1. 摆动式间歇机构：该机构利用曲柄摆动的运动来实现间歇传动，常用于印刷、包装等行业的自动化生产线中。
2. 圆盘式间歇机构：该机构利用圆盘的旋转运动来实现间歇传动，常用于纺织、食品等行业的生产线中。
3. 转子式间歇机构：该机构利用转子的旋转运动来实现间歇传动，常用于汽车、船舶等行业的传动系统中。
4. 滑块式间歇机构：该机构利用滑块的滑动运动来实现间歇传动，常用于模具、冲压等行业的生产设备中。
5. 凸轮式间歇机构：该机构利用凸轮的旋转运动来实现间歇传动，常用于机床等行业的数控设备中。
以上就是几种常见的间歇机构类型，它们在不同的行业中发挥着重要的作用。
- 1 -。
产品结构常用机构一、螺纹连接螺纹连接是一种常见的产品结构机构，它通过螺纹的嵌合来实现零部件的连接。
螺纹连接具有结构简单、拆装方便、可靠性高等优点，广泛应用于各种机械设备中。
二、键连接键连接是一种通过键的嵌入来实现零部件连接的结构机构。
键连接常用于轴与轮、轴与轴套之间的连接，具有传递力矩大、结构紧凑等优点。
三、销连接销连接是一种通过销的嵌入来实现零部件连接的结构机构。
销连接常用于轴与孔之间的连接，具有结构简单、装拆方便等特点。
四、齿轮传动齿轮传动是一种通过齿轮的啮合来实现转动传递的结构机构。
齿轮传动具有传递力矩大、传动效率高等优点，广泛应用于各种机械设备中。
五、链传动链传动是一种通过链条的传动来实现转动传递的结构机构。
链传动具有传递力矩大、传动平稳等优点，广泛应用于各种机械设备中。
六、皮带传动皮带传动是一种通过皮带的传动来实现转动传递的结构机构。
皮带传动具有传递力矩大、传动平稳、噪音小等优点，广泛应用于各种机械设备中。
七、滑动轴承滑动轴承是一种通过滑动摩擦来实现零部件支撑和转动的结构机构。
滑动轴承具有结构简单、摩擦损失小等优点，广泛应用于各种机械设备中。
八、滚动轴承滚动轴承是一种通过滚动摩擦来实现零部件支撑和转动的结构机构。
滚动轴承具有承载能力大、摩擦损失小等优点，广泛应用于各种机械设备中。
以上是一些常见的产品结构机构，它们在实际应用中发挥着重要的作用。
了解这些机构的特点和应用领域，对于产品设计和制造过程具有重要的指导意义。
在实际应用中，我们可以根据需要选择合适的结构机构，以实现产品的功能要求和性能目标。
希望本文对大家了解产品结构机构有所帮助。
常用的运动转动机构1、连杆机构
2、凸轮机构
3、摩擦传动机构(磨擦轴传动速比约1:2~1:4)
4、齿轮转动机构
5、带链转动机构(V型皮带传动速比可达到1:7，滚子链条在5m/s以下，所用的链轮通常必须在17齿以上，链轮所包含的角度以120度以上较佳)
机械运动1
将旋转运动变成摇摆运动机构
将旋转运动变成直线运动机构
将直线运动变成旋转运动机构
间歇旋转运动机构
间歇往复运动机构
机械运动2变速机构
逆转机构
减速机构
急回机构
变向机构
利用皮带的传动机构
机械运动3倍力机构
间歇进给机构
擒纵机构(间歇少量进给)
凸轮及其应用
联轴节
离合器
制动机构
直线运动机构
平行运动机构
循环轨迹运动机构
可变角速度比传动机构
进给机构。
