加工中心的螺纹铣削

  • 格式：doc
  • 大小：95.00 KB
  • 文档页数：14

精心整理 技师评审论文 专业：加工中心

浅谈加工中心的螺纹铣削

姓名：吴恒健 班级：094201 学号：:38 指导老师：周清卿 (单位:江苏省盐城技师院224000） 2012-3-15 加工中心的螺纹铣削

【摘要】作为一种新型加工工艺，螺纹铣削与的传统的螺纹加工方法有着独特的天然优势。它是使用三轴数控机床进行加工。螺纹铣削首先在西方国家产生，而后随着技术的流通，逐渐在中国各个工厂普及。 【关键词】数控加工螺纹铣削 一．螺纹铣削的优点 1.加工效率高 我们都知道，在以往的传统螺纹加工中，有丝锥，板牙，车削等方式。车削的螺纹受实际生产制约较大，无论是大口径的螺纹，还是细长轴上的螺纹，车削都很难实现很好的加工。而丝锥在攻丝的过程中，由于受应力精心整理 大，速度较低，而且还必须反向退刀，大大降低生产效率。至于板牙，生产效率更低，而且浪费人力物力。而借助三轴数控机床铣削螺纹，它的加工线速度可达80M--200M/MIN,而且不受材料的影响，同一把螺纹铣刀又可以加工不同旋向的内外螺纹！ 2.表面质量好 由于在螺纹铣削的过程中，背吃刀量小，主轴转速高，螺纹铣刀刀刃锋利，铣削所产生的力及铁屑可以飞离工件表面，故可以获得很高的表面质量。根据不同进给量，不同转速等铣削参数，也可以人为的控制表面质量的高低。 3.加工范围广，成本低 同一把螺纹铣刀，可以加工左旋螺纹，也可以加工右旋螺纹，可以加工内螺纹，也可以加工外螺纹。而采用丝锥板牙攻丝，对于不同直径的相同螺距螺纹，则需要相应直径大小的丝锥板牙！螺纹铣削受力小，刀具材料好，所以在使用中刀具磨损小，这样对于同一把刀，可以大批量生产，使用成本低。 4.尺寸精度易保证 精心整理 在螺纹铣削的过程中，每一把刀都有相应的刀具半径补偿值。理论上讲，对于一件需要加工的螺纹，可以一次加工完成，但是为了更好的控制尺寸精度，我们可以分级修改刀具补偿值，直至达到零件尺寸要求。 二．螺纹铣削的注意事项 1.合理选择刀具或刀片的大小。 2.在加工前，首先确定合理的走刀次数，并计算出每次走刀的合理背吃刀量。 3.在确保一次性加工完成的情况下，刀具伸出长度不宜过长，以免造成刀具刚性不足，产生振动，甚至刀具损坏！ 4.选择合理的冷却方法，降低刀具因摩擦受热而损坏的几率。 5.要避免刀具在加工过程中出现夹持松动。 6.在铣削螺纹之前，要将螺纹底孔加工好，一般对于小孔径采用钻头加工，而大孔径采用立铣刀铣削或镗刀镗孔。 7.在铣削螺纹过程中，刀具沿X.Y轴作一个圆周插补时，刀具在Z方向下降一个螺距（P）（对于梳刀下降n*P,n为梳刀齿数）。 三．螺纹的分类 四．1.螺纹分内螺纹和外螺纹两种； 精心整理 2.按牙形分可分为：三角形螺纹，梯形螺纹，矩形螺纹，锯齿形螺纹等； 3.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH，如M30×1.5LH

4.按线数分单头螺纹和多头螺纹； 5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 说明：由于国内在螺纹规格的选用上，大都采用单线，右旋的圆柱螺纹，因此其应用范围相对较广，也具有一定的代表性。故本文着重小议单线右旋圆柱螺纹的铣削。 四．螺纹刀具的分类 螺纹铣刀大致可分为机夹式和整体式两类 1.机夹又可以分为单齿机夹和多齿机夹螺纹

铣刀 精心整理 （1）单齿机夹：结构像内螺纹车刀。刀片与车刀通用。仅有一个螺纹加工齿，刀具每螺旋运动一周只能加工一齿，相应的在Z轴方向下降一个螺距。效率相对于多齿机夹螺纹铣刀较低。 （2）多齿机夹：刀刃上有多个螺纹加工齿。刀具螺旋运动一周，在Z轴下降相应齿数的螺距便可以加工出多个螺纹齿，加工效率高。刀片更换方便且价可低廉。 2.整体式：刀刃上也有多个螺纹加工齿，是一种固定螺距螺纹铣刀。刀具由整体硬质合金制成，刚性好，能有较高的切削速度和进给速度，加工范围很广。结构紧凑,能加工中小直径的内螺纹。但其价较贵，对于校方学习，培训，中小企业使用较少。

五．典型范例 以加工M30×1.5的内螺纹和M27×3的外螺纹为例，如零件图1，图2所示。 精心整理 加工准备: 根据通用工艺方法，确定内外螺纹的铣削方法，并根据加工方法准备工量具，编制程序。 刀具清单 序号 刀具编号 刀具名称/编号 加工内容 刀具半径 高速钢

1 T01 ∮12mm立铣刀 铣削M30×1.5的螺纹底孔 6mm 硬质合金

2 T02 ∮14单齿螺纹铣 刀(P=3mm) 铣削M30×1.5内螺纹 7mm 硬质合金

3 T03 ∮15的9齿螺纹梳刀（P=1.5mm） 铣削M30×1.5内螺纹 7.5mm 硬质合金

4 T04 ∮14单齿螺纹铣刀（P=3mm） M27×1.5外螺纹 7mm 硬质合金 精心整理 5 T05 ∮15的6齿螺纹梳刀（P=3mm） M27×1.5外螺纹 7.5mm 硬质合金

6 T06 ∮32倒角钻头 倒角 16mm 硬质合金 1.内螺纹的铣削 如零件图1加工零件图几何中心的M30×1.5的内螺纹 零件图1 加工条件 工件材料：45钢正火，模锻。90mm×90mm×20mm 加工要求：螺纹表面粗糙度值Rp=1.6。牙形角为60度。 加工中心操作系统：FANUC0I 刀具：单齿螺纹铣刀，9齿螺纹梳刀 说明：在用螺纹铣刀铣削螺纹之前，要先完成螺纹

工，继而进行螺纹加工。单齿螺纹铣刀的螺纹加工原具每固定旋转一周，在Z轴负方向上下降一个螺距。计算螺纹M30×1.5的底孔直径：公称直径-1.08P=30-1.62=28.38mm，所以螺纹底孔孔径为的通孔。选用∮12mm两齿立铣刀，主轴S=700r/m精心整理 材料为高速钢，进给F=120mm/min,刀具伸出长度编写程序如下： O0001（程序名） M06T01（使用1号刀） G54G90G40M03S1200(程序初始化) G00X0Y0Z100（刀具快速定位） Z5 G01Z0F40(刀具工进到工件表面) #1=-4（将-4赋值于局部变量#1） N10G01Z[#1]F100（刀具工进到Z-4） G41D01G01X14.25F120（固定循环，刀具半径G03I-14.25J0（逆时针铣圆一周） G40G01X0（取消刀具半径补偿） #1=#1-4（将#1-4赋值于局部变量#1） IF[#1GE-20]GOTO（条件判别语句，如果#1大则跳转至N10继续加工） G00Z100（快速抬刀） Y150 M05（主轴停止） M30（程序结束） （1）确认底孔加工完成，并用∮32倒角钻倒C1.5mm的角以后（如图-2），选择∮14mm的精心整理 单刃螺纹铣刀铣削，转速S=1200r/min，F=120mm/min程序编写如下： O0002（程序名） M06T02（换2号刀） G54G90G40M03S1200(程序初始化） G0X0Y0Z100 Z5（刀具快速移动到定位点） G01Z0F40（刀具工进到工件表面） #1=0（将0赋值于局部变量#1） N10#2=#1-1.5（将#1-1.5赋值于局部变量#2G42D02G01X14,.19 G02Z[#2]I-14.19（圆弧导入半径） #1=#1-1.5 IF[#1GE-21]GOTO10（条件判别语句，如果#1则跳转至N10继续执行程序） G40G01X0（取消刀具半径补偿） G00Z100（快速抬刀） Y150 MO5（主轴停止） M30（程序结束） s（2）选择9齿螺纹梳刀(T03)铣削螺纹，主轴转速S=1200r/min，F=120mm/min，这种加工效率非常高，加工时间大大缩短，在大批精心整理 量加工螺纹中，具有很大优势。对于不同规格的螺纹，只要选择不同的刀具即可。如图-3所示，应用实例编程如下： 图-3 O0003（程序名） M06T03(换3号刀) G54G90G40M3S1200（程序初始化） G00X0Y0Z100 Z5（刀具快速定位） G01Z0F40(工进到工件表面) #1=-12（将-12赋值于局部变量#1） N10G01Z[#1]F120 G42D01X14.25（刀具半径补偿） G02Z[#1-1.5]I-14.25（圆弧切入，） G40G01X0（取消刀补） #1=#1-13.5（将#1-13.5赋值于局部变量#1） IF[#1GE-22.5]GOTO10（条件判别语句，如果#1大则跳转至N10继续执行程序） GOOZ100 Y150（快速抬刀） M05(主轴停止) M3O（程序结束） 2.外螺纹的铣削

合集下载

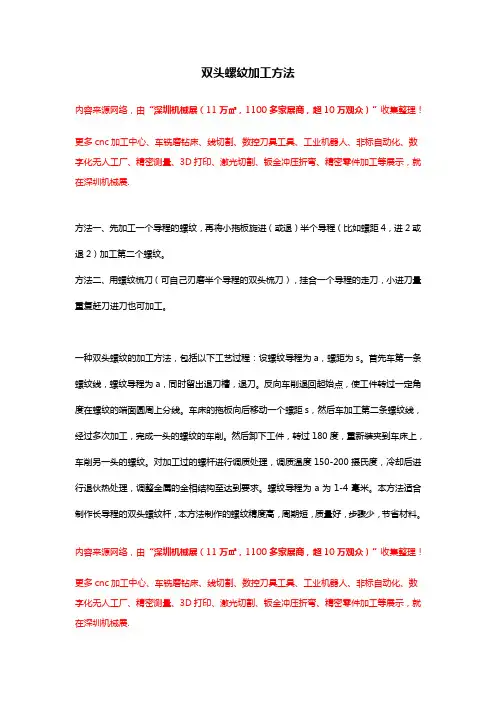

双头螺纹加工方法【干货技巧】
