【CN209639762U】一种海洋牧场水质综合监测报警装置【专利】

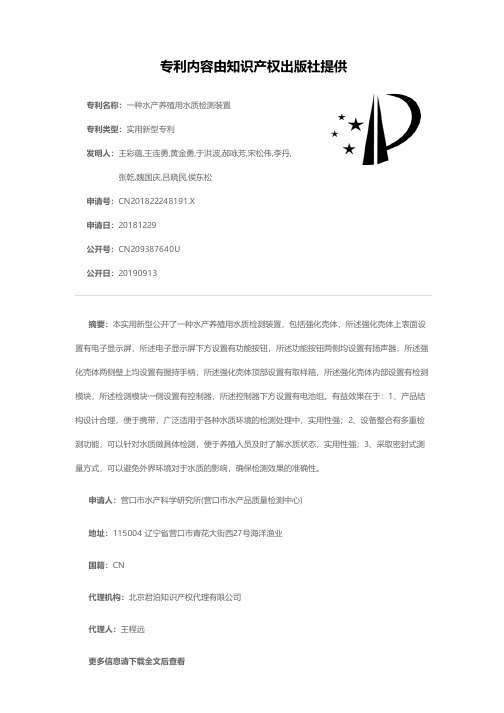

专利名称：一种水产养殖用水质检测装置
专利类型：实用新型专利
发明人：王彩蕴,王连勇,黄金勇,于洪波,郝咏芳,宋松伟,李丹,张乾,魏国庆,吕晓民,侯东松
申请号：CN201822248191.X
申请日：20181229
公开号：CN209387640U
公开日：
20190913
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水产养殖用水质检测装置，包括强化壳体，所述强化壳体上表面设置有电子显示屏，所述电子显示屏下方设置有功能按钮，所述功能按钮两侧均设置有扬声器，所述强化壳体两侧壁上均设置有握持手柄，所述强化壳体顶部设置有取样箱，所述强化壳体内部设置有检测模块，所述检测模块一侧设置有控制器，所述控制器下方设置有电池组。

有益效果在于：1、产品结构设计合理，便于携带，广泛适用于各种水质环境的检测处理中，实用性强；2、设备整合有多重检测功能，可以针对水质做具体检测，便于养殖人员及时了解水质状态，实用性强；3、采取密封式测量方式，可以避免外界环境对于水质的影响，确保检测效果的准确性。

申请人：营口市水产科学研究所(营口市水产品质量检测中心)
地址：115004 辽宁省营口市青花大街西27号海洋渔业
国籍：CN
代理机构：北京君泊知识产权代理有限公司
代理人：王程远
更多信息请下载全文后查看。

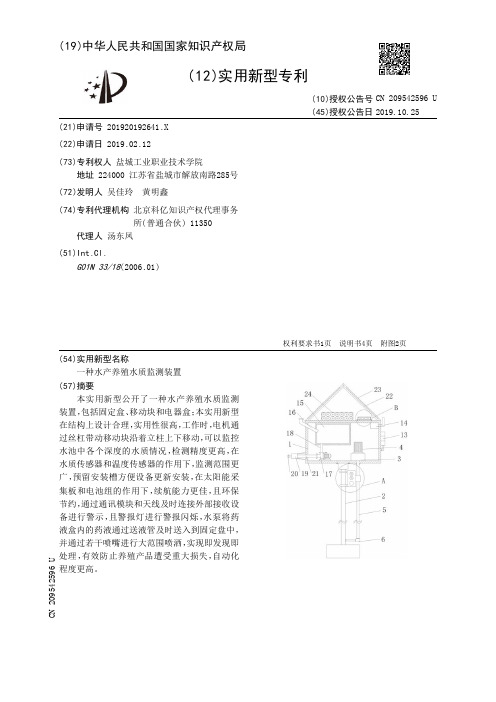

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920192641.X(22)申请日 2019.02.12(73)专利权人 盐城工业职业技术学院地址 224000 江苏省盐城市解放南路285号(72)发明人 吴佳玲　黄明鑫　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.G01N 33/18(2006.01)(54)实用新型名称一种水产养殖水质监测装置(57)摘要本实用新型公开了一种水产养殖水质监测装置，包括固定盒、移动块和电器盒；本实用新型在结构上设计合理，实用性很高，工作时，电机通过丝杠带动移动块沿着立柱上下移动，可以监控水池中各个深度的水质情况，检测精度更高，在水质传感器和温度传感器的作用下，监测范围更广，预留安装槽方便设备更新安装，在太阳能采集板和电池组的作用下，续航能力更佳，且环保节约，通过通讯模块和天线及时连接外部接收设备进行警示，且警报灯进行警报闪烁，水泵将药液盒内的药液通过送液管及时送入到固定盘中，并通过若干喷嘴进行大范围喷洒，实现即发现即处理，有效防止养殖产品遭受重大损失，自动化程度更高。

权利要求书1页 说明书4页 附图2页CN 209542596 U 2019.10.25C N 209542596U权　利　要　求　书1/1页CN 209542596 U1.一种水产养殖水质监测装置，包括固定盒(1)、移动块(8)和电器盒(25)，其特征在于，所述固定盒(1)下端通过紧固螺母连接有立柱(2)，所述立柱(2)下部通过水泥埋设于水池内，所述固定盒(1)内部底端右侧设置有减速器(3)，所述减速器(3)上端设置有电机(4)，所述减速器(3)下端通过联轴器连接有丝杠(5)，所述立柱(2)下部连接有轴承座(6)，所述轴承座(6)通过轴承转动连接丝杠(5)，所述立柱(2)上部通过固定滑套(7)滑动连接有移动块(8)，所述丝杠(5)上部套设有滚珠滑套(12)，所述滚珠滑套(12)左端连接移动块(8)，所述固定盒(1)内部顶端设置有药液盒(15)，所述固定盒(1)内部底端左侧设置有水泵(17)，所述水泵(17)上端通过抽液管(18)连接药液盒(15)，所述固定盒(1)左端下侧通过支架连接有固定盘(19)，所述固定盘(19)左端设置有若干喷嘴(20)，所述水泵(17)左端通过送液管(21)贯穿固定盒(1)连接固定盘(19)，所述固定盒(1)上端设置有顶盖(22)，所述顶盖(22)上端对称设置有太阳能采集板(23)，所述固定盒(1)顶端左侧设置有电池组(24)，所述固定盒(1)顶端右侧设置有电器盒(25)。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010016180.8(22)申请日 2020.01.08(71)申请人 中国电子科技集团公司电子科学研究院地址 100041 北京市石景山区双园路11号(72)发明人 商志刚　邱海羽　王成才　付圣峰　王谋业　张博　杨丰茂　安妍妍　楚立鹏　(74)专利代理机构 工业和信息化部电子专利中心 11010代理人 吴淑艳(51)Int.Cl.H04L 29/08(2006.01)H04N 7/18(2006.01)H04W 4/38(2018.01)H04W 4/70(2018.01)A01K 61/70(2017.01)(54)发明名称一种海洋牧场监测系统(57)摘要本发明提出了一种海洋牧场监测系统，用以提高海洋牧场管理的智能化和智慧化及海洋牧场监控效率，所述系统包括岸基数据中心、主网络节点和从网络节点，主网络节点配置于网箱上，从网络节点所布设于水面或水下，布设于水下的从网络节点包括固定从网络节点和移动从网络节点，其中：主网络节点，用于与岸基数据中心建立通信连接并发送海洋环境监测信息；从网络节点，用于通过搭载的传感器设备采集不同类型的水文信息，并发送给主网络节点，布设于水面的从网络节点，通过射频网络与主网络节点建立通信连接；固定从网络节点，通过有线网络与主网络节点建立通信连接；移动从网络节点，通过无线水声网络或者水下光通信网络与主网络节点建立通信连接。

权利要求书2页 说明书7页 附图2页CN 111245920 A 2020.06.05C N 111245920A1.一种海洋牧场监测系统，其特征在于，包括岸基数据中心、主网络节点和从网络节点，所述主网络节点配置于网箱上，所述从网络节点所布设于水面或水下，布设于水下的从网络节点包括固定从网络节点和移动从网络节点，其中：所述主网络节点，用于与所述岸基数据中心建立通信连接；以及向所述岸基数据中心发送海洋环境监测信息，所述海洋环境监测信息为根据所述从网络节点采集的水文信息生成的；所述从网络节点，用于通过搭载的传感器设备采集不同类型的水文信息，以及将不同类型的水文信息发送给所述主网络节点，其中，布设于水面的从网络节点，通过射频网络与所述主网络节点建立通信连接；布设于水下的固定从网络节点，通过有线网络与所述主网络节点建立通信连接；布设于水下的移动从网络节点，通过无线水声网络或者水下光通信网络与所述主网络节点建立通信连接。

专利名称：一种带有报警功能的渔业养殖用水质检测装置专利类型：实用新型专利
发明人：周纬远
申请号：CN202122352769.8
申请日：20210926
公开号：CN215641213U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及渔业养殖技术领域，且公开了一种带有报警功能的渔业养殖用水质检测装置，包括板体，所述板体的底部栓接有两个浮筒，所述板体的顶部栓接有机箱，所述机箱的底部安装有连接线，所述连接线的另一端安装有传感器，所述板体的顶部设置有报警灯；本实用新型通过将该装置放入鱼塘，随后将铁块丢入鱼塘，使铁块沉底后，拧动限位螺栓通过限位环的配合对连接绳进行限位固定，从而使该装置不会随意漂浮；本实用新型通过太阳能板能够对蓄电池进行充电，随后控制器通过传感器的反馈，需要报警时，控制器将数据传输至报警模块，使报警模块带动报警灯进行报警闪烁，从而能够有效对使用者进行提醒。

申请人：北部湾大学
地址：535000 广西壮族自治区钦州市滨海新城滨海大道12号
国籍：CN
代理机构：北京清控智云知识产权代理事务所(特殊普通合伙)
代理人：马肃
更多信息请下载全文后查看。

专利名称：一种海洋环境及水质监测设备专利类型：实用新型专利
发明人：蒙健娇,吴瑞
申请号：CN202122258478.2
申请日：20210917
公开号：CN215639590U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种海洋环境及水质监测设备，包括设备本体，所述设备本体包括浮箱，所述浮箱连接有探头，所述浮箱为圆形结构，所述浮箱的底部连接有固定环，所述固定环的下端设有防护管套，所述防护管套和固定环之间连接有连接杆，本实用新型通过防护杆和弹簧的设置，在浮箱的侧面与硬物发生碰撞时，起到缓冲的作用，通过防晒罩的设置，提高浮箱的防晒效果，延长设备本体的使用寿命，通过防护管套的设置，防止探头被异物缠绕，且防止探头与硬物发生直接碰撞，在安装的时候，将固定环由下向上套到浮箱的底部，然后将防晒罩的下端插在插槽内，再使用固定螺栓进行固定即可，便于操作。

申请人：海南省海洋与渔业科学院
地址：571126 海南省海口市美兰区白驹大道12号
国籍：CN
代理机构：重庆一叶知秋专利代理事务所(普通合伙)
代理人：刘洪雨
更多信息请下载全文后查看。

专利名称：海洋牧场监测装置专利类型：发明专利
发明人：陈俊,李秀梅
申请号：CN202010992844.4申请日：20200921
公开号：CN112178411A
公开日：
20210105
专利内容由知识产权出版社提供
摘要：本发明涉及监控系统技术领域，具体公开了一种海洋牧场监测装置，包括底座，底座上密封设有第一驱动装置，第一驱动装置的驱动端在水平方向转动，第一驱动装置的驱动端密封设有机械臂关节摆动组件，机械臂关节摆动组件的摆动为竖直方向上的摆动，机械臂关节摆动组件远离底座一端的关节上通过连接段密封连接有第一机械臂，第一机械臂的内部设有照明驱动装置，第一机械臂上远离连接段的一端设有摄像装置，第一机械臂上或照明驱动装置上设有至少一个照明关节摆动组件，照明关节摆动组件的摆动方向为竖直方向上的摆动，照明关节摆动组件的摆动端设有照明装置。

本发明具有监测范围全面、监测角度可调和监测灵活性较好的特点。

申请人：浙江庚星科技有限公司
地址：310000 浙江省杭州市钱塘新区白杨街道6号大街452号2幢C409-410,2幢C411-412国籍：CN
代理机构：浙江和纳律师事务所
代理人：刘星海
更多信息请下载全文后查看。

专利名称：一种海洋牧场监测系统专利类型：实用新型专利
发明人：林国尧
申请号：CN201920470882.6申请日：20190409
公开号：CN209803122U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型属于海洋监测技术领域，公开了一种海洋牧场监测系统；设置有监测船；监测船上端通过螺栓固定有控制箱，控制箱内部通过螺栓固定有控制器和无线信号收发器，控制器与无线信号收发器电连接，监测船内部后端通过螺栓固定有电机，电机传动轴与监测船后端螺旋桨联接；监测船两侧嵌装有水质检测箱，水质检测箱侧面通过螺栓固定有抽水泵，抽水泵出水端通过管道与水质检测箱连通，抽水泵下端进水口通过卡箍与进水管连接，水质检测箱底端连通有出水管，水质检测箱内部通过螺栓固定有多参数水质传感器，多参数水质传感器通过电信号与控制器连接；监测船尾部下端通过螺栓固定有水下摄像头，水下摄像头通过电信号与控制器连接。

申请人：海南省海洋与渔业科学院(海南省海洋开发规划设计研究院)
地址：570100 海南省海口市美兰区白驹大道12号
国籍：CN
代理机构：重庆市信立达专利代理事务所(普通合伙)
代理人：包晓静
更多信息请下载全文后查看。
