预应力管道压浆施工作业指导书1 适用范围本作业指导书适用于所有后张预应力混凝土结构预应力管道的压浆。
2 作业准备2.1作业现场准备2.1.1 内业准备作业指导书编制后，应在真空辅助压浆前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。
2.1.2 外业准备⑴梁体在张拉24小时后，确定无滑丝、断丝现象，并在张拉后48小时内完成管道压浆⑵确认压浆时环境温度，压浆时及压浆后3d内，梁体及环境温度不得低于5℃，冬季压浆必须采取覆盖蓬布来保证梁体不受冻，夏季施工时，浆体温度不高于30℃，冬季施工不低于+5℃。
当环境温度超过35℃时，安排在夜间施工。
⑶检查压浆设备是否正常，计量设备是否在有效期内，保证计量准确和压浆的顺利进行⑷准备足够的压浆材料，压浆剂、水泥、水必须检测合格后方可投入使用。
3 技术要求⑴使用的压浆料28d抗压强度不得低于50MPa，抗折强度不小于10MPa；7d抗压强度不得低于35MPa，抗折强度不小于6.5MPa。
其技术要求符合TB/T 3192-2008 《铁路后张法预应力混凝土梁管道压浆技术条件》的规定，有结块不得使用，经检验合格后方可使用。
⑵浆体凝结时间：初凝时间不小于4小时，终凝时间不大于24小时。
压浆时梁体温度不得超过35℃。
⑶水泥浆不得泌水，0.22MPa压力下泌水率不得大于3.5%。
⑷压浆料搅拌前必须过秤，称量应准确到±1%（以质量计）。
⑸浆体流动性指标：出机流动度18±4s，30min后流动度≤30s；⑹水泥浆搅拌好后应尽快压入孔道，置于贮浆罐的浆体应继续搅拌，自搅拌至压入孔道的间隔时间一般不应超过40min。
4 施工程序与工艺流程4.1 工艺流程预应力管道压浆采用真空辅助压浆，压浆前采取梁场特制的压浆封堵套对锚具钢绞线等外露部分进行全封闭，与锚垫板接触处设置橡胶垫，压浆套内用砼砂浆填实，并用螺栓将压板、封堵套与锚垫板连接紧密，同一管道压浆连续进行，一次完成。
预应力管道压浆施工作业指导书1 适用范围本作业指导书适用于所有后张预应力混凝土结构预应力管道的压浆。
2 作业准备2.1作业现场准备2.1.1 内业准备作业指导书编制后，应在真空辅助压浆前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。
2.1.2 外业准备⑴梁体在张拉24小时后，确定无滑丝、断丝现象，并在张拉后48小时内完成管道压浆⑵确认压浆时环境温度，压浆时及压浆后3d内，梁体及环境温度不得低于5℃，冬季压浆必须采取覆盖蓬布来保证梁体不受冻，夏季施工时，浆体温度不高于30℃，冬季施工不低于+5℃。
当环境温度超过35℃时，安排在夜间施工。
⑶检查压浆设备是否正常，计量设备是否在有效期内，保证计量准确和压浆的顺利进行⑷准备足够的压浆材料，压浆剂、水泥、水必须检测合格后方可投入使用。
3 技术要求⑴ 使用的压浆料28d 抗压强度不得低于50MPa ，抗折强度不小于10MPa ；7d 抗压强度不得低于35MPa ，抗折强度不小于6.5MPa 。
其技术要求符合TB/T 3192-2019 《铁路后张法预应力混凝土梁管道压浆技术条件》的规定，有结块不得使用，经检验合格后方可使用。
⑵ 浆体凝结时间：初凝时间不小于4小时，终凝时间不大于24小时。
压浆时梁体温度不得超过35℃。
⑶ 水泥浆不得泌水，0.22MPa 压力下泌水率不得大于3.5%。
⑷ 压浆料搅拌前必须过秤，称量应准确到±1%（以质量计）。
⑸ 浆体流动性指标：出机流动度18±4s ，30min 后流动度≤30s ； ⑹ 水泥浆搅拌好后应尽快压入孔道，置于贮浆罐的浆体应继续搅拌，自搅拌至压入孔道的间隔时间一般不应超过40min 。
4 施工程序与工艺流程 4.1 工艺流程预应力管道压浆采用真空辅助压浆，压浆前采取梁场特制的压浆封堵套对锚具钢绞线等外露部分进行全封闭，与锚垫板接触处设置橡胶垫，压浆套内用砼砂浆填实，并用螺栓将压板、封堵套与锚垫板连接紧密，同一管道压浆连续进行，一次完成。
目录1、编制依据及编制原则 (1)1.1编制依据 (1)1.2编制原则 (1)2、工程概况 (2)3、工期计划 (2)4、资源准备 (3)4.1人员配置 (3)4.2机械配置 (3)5、施工准备 (4)5.1技术准备 (4)5.2试验准备 (4)6、施工工艺 (5)6.1湿接头、湿接缝、横隔板施工 (5)6.1.1横隔板施工 (5)6.1.2湿接缝施工 (5)6.1.3湿接头、中横梁施工 (6)6.1.4混凝土浇筑 (7)6.1.5养护方法 (8)6.2负弯矩张拉 (8)6.2.1工艺流程 (8)6.2.2下料 (8)6.2.3布管 (9)6.2.4穿束 (9)6.2.5安装锚垫板及夹片 (10)6.2.6安装限位板、千斤顶、工具锚垫板、夹片 (10)6.2.7负弯矩钢绞线张拉 (10)6.3真空辅助压浆 (11)7、质量保证体系及质量保证措施 (11)8、安全保证体系及安全保证措施 (13)9、环境保护措施 (14)附图1质量保证体系 (16)附表2 安全保证体系 (17)附图3环境保护体系 (18)湿接缝、湿接头施工方案1、编制依据及编制原则1.1编制依据（1）中华人民共和国行业标准《公路桥涵施工技术规范》JTG/TF50-2011（2）中华人民共和国行业标准《公路工程技术标准》JTG B01-2014 （3）中华人民共和国行业标准《公路工程质量检验评定标准》(土建工程) (JTG F80/1—2004)（4）中华人民共和国行业标准《公路工程施工安全技术规范》JTGF90-2015（5）中华人民共和国行业标准《建筑机械使用安全技术规程》JGJ33-2012（6）《京新高速胶泥湾至西洋河SG3合同段两阶段施工图设计》、《补充设计》。
（7）《公路工程施工安全技术规范》JTG F90-2015（8）《G7-河北省胶泥湾至西洋河公路标准化实施细则》。
1.2编制原则（1）本施工方案的编制以及合同总工期目标要求作为基点和进度控制目标，统筹考虑次项目的施工工艺、现场布置以及施工进度计划。
1.目的编制钢筋加工与焊接作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工。
2.编制依据《铁路混凝土工程施工质量验收补充标准》《铁路桥涵工程施工技术规范》3.适用范围本作业指导书适用于客运专线桥梁、涵洞与附属结构物的钢筋加工与焊接施工。
4.钢筋材料质量检验钢筋到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告，并进行外观检查，按60吨为验收批进行力学性能抽验。
热轧圆盘条、热轧光圆钢筋、热轧带肋钢筋和余热处理钢筋的检验应符合下列规定：4.1每批钢筋应由同一牌号,同一炉罐号、同一规格、同一交货状态组成，并不得大于60吨。
4.2检查每批钢筋的外观质量。
钢筋表面不得有裂纹、结疤和拆叠；表面的突块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差（带肋钢筋为横肋的高度）。
测量本批钢筋的直径偏差。
4.3在经外观检查合格的每批钢筋中任选两根钢筋,在其上各截取1组试样,每组试样各制2根试件,分别做拉伸(含抗拉强度\屈服点\伸长率)和冷弯试验。
4.4当试样中有1个试验项目不符合要求时，应另取2倍数量的试件对不合格项目做第2次试验。
当仍有1根试件不合格时，则该批钢筋应判为不合格。
4.5钢筋机械接头的检验应符合《钢筋机械连接通用技术规程》（JGJ107）的规定。
5.钢筋的加工方法与注意事项5.1钢筋的除锈5.1.1加工方法钢筋均应清除油污和锤打能剥落的浮皮、铁锈。
大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。
5.1.2注意事项与质量要求如除锈后钢筋表面有严重的麻坑、斑点等，已伤蚀截面时，应降级使用或剔除不用，带有蜂窝状锈迹钢筋，不得使用。
5.2钢筋的调直5.2.1加工方法对局部曲折、弯曲或成盘的钢筋应加以调直。
钢筋调直普遍使用卷扬机拉直和用调直机调直。
在缺乏设备时，可采用弯曲机、平直锤或人工锤击矫直粗钢筋和用绞磨拉直细钢筋。
箱梁湿接缝、湿接头、负弯矩预应力张拉及孔道压浆施工作业指导书（试行）西潼高速改扩建项目总监办王虎二零零九年九月目录一、适用范围 3二、施工工艺流程及操作要点 31、施工前准备 32、上道工序检查33、钢筋的加工及安装44、负弯矩区预应力管道的安装55、模板的加工及安装66、箱梁湿接缝、湿接头混凝土的施工67、负弯矩预应力张拉及孔道压浆8三、材料与设备91、材料92、设备要求9四、质量控制9五、安全措施10箱梁湿接缝、湿接头、负弯矩预应力张拉及孔道压浆施工作业指导书（试行）一、适用范围本工艺适用于预制箱梁架设后，湿接缝、湿接头混凝土的施工，以及箱梁负弯矩预应力张拉及孔道压浆的施工。
二、施工工艺流程及操作要点1、施工前准备：（1）湿接缝、湿接头的施工工艺应通过审核批复的，施工现场应具备经批准的张拉、压浆程序和现场施工说明书。
（2）钢筋、钢绞线、锚具、夹片应按规定频率检验合格；湿接缝、湿接头混凝土及孔道压浆所需的水泥、石子、砂、水、外加剂按规定频率检验合格。
（3）混凝土、水泥净浆配合比必须通过中心试验室的验证批复。
（4）张拉及压浆设备应经具备资质的法定计量技术机构效验；计算出钢绞线张拉各应力的油表的读数，及钢绞线的理论伸长值。
2、上道工序检查：（1）检查箱梁的架设，箱梁架设的支承中心偏位、箱梁倾斜度、箱梁顶面纵向高程、相邻箱梁顶面高差满足设计及规范要求；箱梁底与临时支座须密贴无悬空，箱梁支撑稳定。
（2）检查箱梁湿接缝、湿接头的凿毛情况，如达不到要求的凹凸不平度必须进行补凿，且用压力清水冲洗干净。
3、钢筋的加工及安装：（1）钢筋的加工：①钢筋必须按照设计等级、规格、数量及尺寸加工，计算好单根钢筋长度后下料，在工作台上按设计钢筋尺寸放样，机械加工。
②轴心受拉和小偏心受拉杆件中的钢筋接头和直径大于25㎜的钢筋连接，应采用焊接。
（2）箱梁湿接缝、湿接头预留钢筋的连接：①对箱梁湿接缝、湿接头的预留钢筋进行整直、除锈、除油污等处理，钢筋经过整直与除去污锈后，应达到钢筋表面洁净平直，无局部曲折，且箱梁之间对应的受力筋应同轴。
现浇箱梁预应力孔道压浆施工作业指导书10.30修改现浇箱梁预应力管道压浆作业指导书此为多跨预应力连续箱梁预应力长束管道压浆方案，由于管道较长，为保证浆液完全充满空隙，关闭出浆口后宜保持不小于0.5MPa 的稳压期，预应力管道较长或输浆管较长时应增加持压压力，但不容许超过1MPa。
稳压期持压时间应不小于15min，一般预应力短束孔道可采用规范规定持压时间（3~5min）。
一、施工准备1.1技术准备(1)编制预应力施工专项方案，进场压浆材料检验合格，报监理工程师审批。
(2)准备有关施工材料、机具的合格证、出场检验报告和进场复检报告。
(3) 组织有关人员熟悉图纸，学习有关规范，并进行技术交底和安全交底。
1.2材料准备1.2.1压浆材料本工程预应力压浆材料中采用成品压浆料，使用之前应检验合格，检验项目包括：符合国家标准的饮用水可直接作为拌和用水；水中不应有漂浮明显的油脂和泡沫，及有明显的颜色和异味。
当采用其他水源或对水质有疑问时，应对水质进行检测。
水的品质指标应符合下表的规定。
土，氯离子含量不得超过350mg/L。
2.碱含量按Na2O+0.658K2O计算值表示。
采用非碱活性集料时可不检验碱含量。
1.3压浆机具准备（1）主要机具：采用智能搅拌、压浆一体机，性能要求：搅拌转速≮1000转/min，搅拌叶片的线速度不小于10m/s，最高线速度宜控制在20m/s，临时储浆桶亦具有搅拌功能，且应设置网格尺寸不大于3mm的过滤网，储浆量（搅拌缸+储浆桶）不小于1.5倍单孔设计用浆量，具备连续拌和、压浆功能。
自动称量应精确到±1%；（2）高压水泵：水泵额定压力不小于0.05MPa（3）空压机：保证压缩空气无油排出。
（4）管道及附件：压浆施工时用的球阀、管体、胶管和接头等附件均应能承受1.5Mpa以上的压力。
压浆管的对接接头应采用专用的快换接头。
出浆口观察管采用透明管道，长度不宜小于1米（可观察到浆液液面位置）。
预应力张拉及孔道压浆施工作业指导书1 目的明确预应力张拉及孔道压浆施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范预应力张拉及孔道压浆施工。
2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《铁路客运专线施工图设计文件》3 适用范围适用于铁路客运专线大寺台跨京珠高速公路特大桥跨303省道32+48+32米现浇梁施工4 施工方法及工艺要求4.1设计要求：所有纵向预应力钢索均为两端张拉。
腹板钢索张拉应现场进行管道摩阻、锚圈口摩阻试验，以保证有效应力值。
纵向预应力索的抗拉极限强度值为1860Mpa，弹性模量为195000Mpa。
当箱梁砼强度达到设计强度(试压与梁体同条件养生的试件)的90%之后，龄期不小于10天时，就可以进行预应力束张拉。
预应力应左右对称进行，最大不平衡束不应超过1束，张拉顺序按照图纸进行，两端张拉的预应力钢束在预应力过程中应保持两端伸长量基本一致。
箱梁预应力束的张拉按图纸设计要求进行操作，5个现浇段完成达到张拉条件后先张拉T1钢束，然后进行横竖向预应力钢束（筋）的张拉。
边跨合拢段浇筑完成后张拉完成合拢段的横竖向预应力钢束（筋），中跨合拢段浇筑完成后依次张拉并锚固T2～T4、F1～F4、然后张拉锚固横竖向预应力钢束（筋），最后再进行D1～D3、B1、BT1张拉。
全部张拉完成以后再对支架进行拆除。
4.2张拉前的准备工作:张拉千斤顶使用前必须经过校正，校正系数不得大于1.05，校正有效期为六个月，拆修更换配件的张拉千斤顶必须从新校正。
压力表选用防震型，表面最大读数为张拉力的1.5～2.0倍,精度不低于1.0级。
在进行张拉作业前，必须对千斤顶、油泵等进行配套标定，确定张拉力与压力表读数之间的关系曲线，并计算出张拉过程中各级张拉力与油表读数、伸长值的关系，保证张拉过程中的拉力控制。
在使用锚具及夹片前对锚具、夹片的硬度、锚固能力进行送样抽检。
对张拉设备进行编组，张拉前检查各组配套使用情况，防止不同组的设备混合。
目录一、编制目的 (2)二、适用范围 (2)三、编制依据 (2)四、工艺流程 (2)五、施工工艺 (2)5.1、制孔 (3)5.2、穿束 (3)5.3、预应力筋张拉 (3)5.3.1、锚具的安装及准备工作 (3)5.3.2、千斤顶的定位安装 (3)5.3.3、预应力张拉程序 (3)5.3.4、预应力实际伸长量量测 (6)5.3.5、预应力张拉其它要求 (7)5.3.6、预应力张拉注意事项 (7)5.4、真空注浆 (7)5.4.1、施工工艺 (7)5.4.2、真空灌浆注意事项： (8)5.4.3、真空灌浆质量控制要点 (9)七、各种保证措施 (10)7.1、质量保证措施 (10)7.2、安全、环保施工措施 (11)预应力混凝土连续箱梁预应力张拉压浆作业指导书一、编制目的对预应力混凝土双线连续箱梁混凝土预应力作业进行控制，使其满足现行的相关规范和质量标准要求。
二、适用范围适用于连续梁预应力施工。
三、编制依据（1）《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）（2）《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）、（铁建设［2007］159号文局部修订——20070816）（3）《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）、（铁建设［2007］140号文局部修改第6条——200700720）、（铁建设［2007］159号文局部修订——20070816）（4）《铁路混凝土工程施工技术指南》（TZ210-2005）（5）《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）（6）《客运专线无砟轨道铁路工程施工技术指南》（TZ216-2007）（7）《铁路桥涵钢筋混凝土和预应力结构设计规范》（TB10002.3-2005）（8）《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》（TB/T3193-2008）（9）《预应力混凝土用钢绞线》（GB/T5224-2003）（10）其他相关《铁路工程建设通用参考图》（11）《时速350公里客运专线铁路无砟轨道现浇预应力混凝土连续梁（双线）（48+80+48）连续箱梁设计参考图》四、工艺流程制孔张拉压浆五、施工工艺5.1、制孔预应力孔道位置及材质应符合设计要求，并满足灌浆工艺的要求。
湿接缝、湿接头、横隔、负弯矩张拉施工方案湿接缝、湿接头、横隔以及负弯矩张拉是施工工程中常见的工艺环节，针对这些问题，制定科学合理的施工方案至关重要，能够确保工程施工的顺利进行。
本文将详细介绍湿接缝、湿接头、横隔、负弯矩张拉的定义、施工要求以及相应的施工方案。
湿接缝、湿接头、横隔、负弯矩张拉定义•湿接缝：施工过程中用水泥砂浆填充的墙体或楼板的接缝。
湿接缝也称为水泥砂浆接缝，是建筑工程中常见的接缝处理方式。
•湿接头：在混凝土施工中，指相邻浇筑的混凝土之间保持一定温度等于或略高于获得设计强度的浇筑缝。
•横隔：施工中用于水平分隔和支撑混凝土的构造物，横隔的预制构件应按设计要求精确制作，并在施工时准确放置。
•负弯矩张拉：在混凝土结构中，负弯矩工况下的预应力张拉作用。
通常用于需要受拉的混凝土构件，以提高其承载能力。
湿接缝、湿接头、横隔、负弯矩张拉施工要求在进行湿接缝、湿接头、横隔、负弯矩张拉施工时，必须严格按照施工要求进行，以确保施工质量和安全。
•材料准备：应选用质量合格的水泥、砂浆等材料，严格按照配合比进行搅拌。
对于预应力钢束，在施工前应经过质量检验证书，并符合相关标准。
•施工工艺：按照设计方案进行施工，进行现场施工时，施工人员必须熟悉操作规程，操作工艺要求合理。
•质量验收：完成湿接缝、湿接头、横隔、负弯矩张拉后，应进行质量验收。
对于湿接部位的合格与否，应按照规范进行验收测试。
湿接缝、湿接头、横隔、负弯矩张拉施工方案湿接缝1.材料准备：选用符合规范要求的水泥和砂浆，保证质量。
2.施工步骤：将混合好的水泥砂浆填充到构造物接缝中，使用抹子平整，保证填充均匀。
3.质量验收：等水泥砂浆硬化前，使用试验仪器进行抗渗、抗压等检测，确保湿接缝质量合格。
湿接头1.施工原理：两次浇筑混凝土间的温度控制要求，在浇筑过程中应留意温度。
2.施工工艺：在适当的时间进行湿接头浇筑，控制混凝土温度，使得相邻混凝土浇筑之间形成良好的连接。
「湿接缝湿接头负弯矩张拉施工方案」湿接缝、湿接头以及负弯矩张拉施工是建筑工程中常见的施工技术，旨在提高结构的强度和稳定性。
本文将从湿接缝、湿接头以及负弯矩张拉的定义、施工方案以及注意事项等方面进行阐述。
一、湿接缝及湿接头的定义及施工方案1.湿接缝的定义湿接缝是指在混凝土结构中打开的、未干燥的缝隙，通常用于消解结构内部的应力集中。
（1）确定湿接缝位置：在结构运动的主要方向上，根据结构的形状、荷载及设计要求等确定湿接缝的位置。
（2）打开湿接缝：使用机械工具或手工将混凝土结构切割成两部分，打开湿接缝。
注意切割的深度和宽度需符合设计要求。
（3）填充材料：在湿接缝中填充湿接材料，如橡胶、聚合物胶等。
填充材料的选择应根据结构的使用要求以及耐久性进行选择。
（4）封闭湿接缝：使用封闭材料或进行其他封闭措施，确保湿接缝不受外界湿度和水分的影响。
2.湿接头的定义湿接头是指在混凝土结构施工的过程中进行的梁、柱等构件的连接。
湿接头采用钢筋连接的方式，可以提高结构的强度和稳定性。
（1）确定湿接头位置：根据设计要求，确定需要进行连接的构件的位置。
（2）加固钢筋：在湿接头的连接部位，通过加固钢筋的方式提高连接点的强度和稳定性。
（3）打开湿接缝：在湿接头的位置上，根据设计要求打开湿接缝，使构件的连接更加紧密。
（4）填充材料：在湿接头中填充湿接材料，保证连接点的强度和稳定性。
（5）封闭湿接缝：对湿接头进行封闭处理，确保湿接头不受外界的湿度和水分的影响。
二、负弯矩张拉施工方案1.负弯矩张拉的定义负弯矩张拉是指通过应力杆和锚具对结构中的构件施加预应力，以调整和提高结构的承载能力和稳定性，同时减小结构的挠度。
（1）确定张拉位置：根据设计要求，确定需要进行负弯矩张拉的位置。
（2）安装应力杆和锚具：在确定的位置上，安装应力杆和锚具，并确保其牢固可靠。
（3）施加负荷：通过特定的设备施加负荷，使应力杆产生预应力，同时施加负弯矩到结构中的构件上。

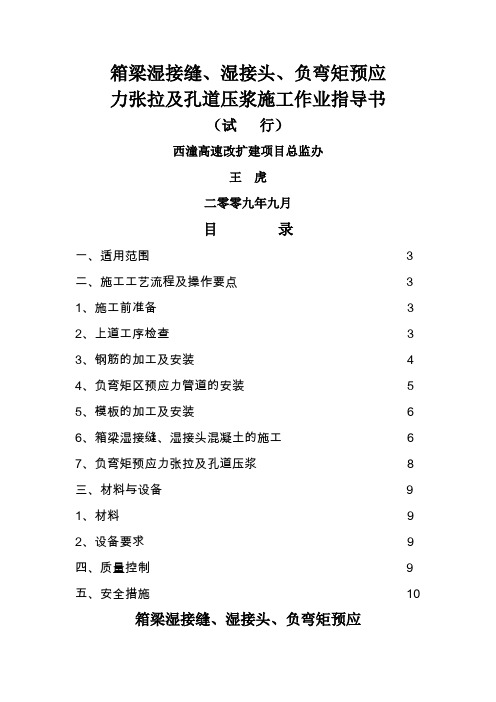

箱梁湿接缝、湿接头、负弯矩预应力张拉及孔道压浆施工作业指导书（试行）西潼高速改扩建项目总监办王虎二零零九年九月目录一、适用范围 3二、施工工艺流程及操作要点 31、施工前准备 32、上道工序检查 33、钢筋的加工及安装 44、负弯矩区预应力管道的安装 55、模板的加工及安装 66、箱梁湿接缝、湿接头混凝土的施工 67、负弯矩预应力张拉及孔道压浆 8三、材料与设备 91、材料 92、设备要求 9四、质量控制 9五、安全措施 10箱梁湿接缝、湿接头、负弯矩预应力张拉及孔道压浆施工作业指导书（试行）一、适用范围本工艺适用于预制箱梁架设后，湿接缝、湿接头混凝土的施工，以及箱梁负弯矩预应力张拉及孔道压浆的施工。
二、施工工艺流程及操作要点1、施工前准备：（1）湿接缝、湿接头的施工工艺应通过审核批复的，施工现场应具备经批准的张拉、压浆程序和现场施工说明书。
（2）钢筋、钢绞线、锚具、夹片应按规定频率检验合格；湿接缝、湿接头混凝土及孔道压浆所需的水泥、石子、砂、水、外加剂按规定频率检验合格。
（3）混凝土、水泥净浆配合比必须通过中心试验室的验证批复。
（4）张拉及压浆设备应经具备资质的法定计量技术机构效验；计算出钢绞线张拉各应力的油表的读数，及钢绞线的理论伸长值。
2、上道工序检查：（1）检查箱梁的架设，箱梁架设的支承中心偏位、箱梁倾斜度、箱梁顶面纵向高程、相邻箱梁顶面高差满足设计及规范要求；箱梁底与临时支座须密贴无悬空，箱梁支撑稳定。
（2）检查箱梁湿接缝、湿接头的凿毛情况，如达不到要求的凹凸不平度必须进行补凿，且用压力清水冲洗干净。
3、钢筋的加工及安装：（1）钢筋的加工：①钢筋必须按照设计等级、规格、数量及尺寸加工，计算好单根钢筋长度后下料，在工作台上按设计钢筋尺寸放样，机械加工。
②轴心受拉和小偏心受拉杆件中的钢筋接头和直径大于25㎜的钢筋连接，应采用焊接。
（2）箱梁湿接缝、湿接头预留钢筋的连接：①对箱梁湿接缝、湿接头的预留钢筋进行整直、除锈、除油污等处理，钢筋经过整直与除去污锈后，应达到钢筋表面洁净平直，无局部曲折，且箱梁之间对应的受力筋应同轴。
②箱梁湿接缝预留钢筋与桥面板环形钢筋连接，必须采用焊接，焊接若采用单面电弧焊，应满足钢筋搭接的最大可焊长度（设计单面搭接长度不足），环向筋接头应上下交错分开布置。
③箱梁湿接头预留受力钢筋的连接必须采用焊接，可采用搭接电弧焊或帮条电弧焊，焊缝指标必须满足要求。
箱梁湿接头其他预留钢筋的连接，可采用点焊或绑扎，钢筋绑扎应于搭接处在中心和两端用铁丝扎牢，搭接长度应满足要求。
④钢筋采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋的轴线一致；帮条电弧焊应采用与主筋同品牌同级别的钢筋。
⑤焊接时，引弧应在垫板或形成焊缝的部位进行，不得烧伤主筋；焊接过程中应及时清理焊渣，焊缝表面应平整或呈鱼鳞状，焊缝余高应平缓过渡，弧坑应填满，不得出现气孔或夹渣。
（3）湿接头钢筋骨架的安装：第 3 页①钢筋骨架的安装必须保证设计要求的钢筋根数、间距、位置及尺寸。
②钢筋的交叉点应用铁丝绑扎结实，绑扎应用满绑或梅花绑，必要时可用点焊焊牢。
③应在钢筋和模板间设置垫块，垫块应与钢筋扎紧，并相互错开。
4、负弯矩区预应力管道的安装：（1）负弯矩区预应力管道应安装牢固、线型圆顺，按设计或用“井”字筋准确定位。
（2）负弯矩区应力管道的连接可用直径略大的管道套接，并用胶带缠绕密封，保证接头密合。
（3）若箱梁之间的管道位置有微小偏差时，连接部分应平缓的过渡，不得出现大的偏折。
（4）浇筑混凝土时，应在管道中插入有一定硬度和韧度的塑料管并随时来回抽动，以防止管道变形。
（5）应严格控制预应力管道的坐标及完好性，并加强各接头的处理，防止水泥浆进入管道，保证钢绞线安装时能顺利穿入。
5、模板的加工及安装：（1）模板的加工：①在计算荷载作用下，对模板、支架结构按受力程序分别验算其强度、刚度及稳定度，均应满足要求，且结构简单，制作、装拆方便。
②模板板面之间应平整，接缝严密不漏浆，模板不允许搭接，保证混凝土外露面美观，线条流畅。
③钢模板厚度不小于4㎜；胶合板厚度不小于15㎜，设横向加劲肋，间距不大于50cm。
（2）模板的安装：①箱梁湿接缝模板的安装，于每加劲肋处用φ16mm 拉筋吊于桥面架设的横梁上，拉筋外套PVC 管，以便用绳索将模板吊放到桥下。
②箱梁湿接缝模板与箱梁翼缘板重叠部分，可粘压双面胶条，以防止漏浆，双面胶条应顺直以保证湿接缝的外观。
③箱梁湿接头模板的安装，底楔、拉杆、支撑都要牢固，并处理好接缝，以确保砼浇筑过程中不发生跑模、漏浆、变形等现象。
④模板应涂抹脱模剂，脱模剂不得使用废机油等带色油料，且不得污染钢筋及混凝土接缝处。
6、箱梁湿接缝、湿接头混凝土的施工：（1）混凝土的拌和和运输：①混凝土拌和前应根据集料的含水量调整配合比，混凝土拌和物应拌和均匀，色泽一致，不得有离析和泌水现象，并严格控制坍落度。
②混凝土的运输应适使混凝土浇筑不间断并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度，并能随到随浇筑。
（2）混凝土的浇筑和养生：①在浇筑混凝土前，对接缝、接头部位进行充分的润湿，但不得出现积水。
②湿接缝混凝土应分为二次浇筑，第一次浇注连续接头两侧与顶板负弯距束同长度范围内的湿接缝混凝土；第二次待箱梁顶板负弯距预应力束张拉完成后，浇注剩余部分湿接缝混凝土，剩余部分湿接缝应按设计由跨第 5 页中向支点浇注。
③湿接头混凝土可分二次浇筑，但应保证各部位混凝土的振捣密实，并加强接缝的处理，和保证湿接头内模的拆除，混凝土应按一定厚度、顺序和方向分层浇筑。
④混凝土的捣固采用插入式振动棒或平板振动器，必须振动到该部位混凝土密实，停止下沉，不再冒出气泡，表面呈现平坦、泛浆为止，但应防止过振。
⑤使用插入式振动器时，应避免振动器碰撞模板、钢筋及其它预埋件；平板振动器的移位间距，应以使振动器平板能覆盖已振实部分100mm左右。
⑥箱梁湿接缝、湿接头混凝土施工温度宜控制在10-250C，同一联浇筑时气温相差不能过大，宜控制在50C 以内。
⑦混凝土浇筑完成后应对顶面进行拉毛，拉毛前应用刮尺刮平、木模收面，并将多余的浮浆清除，再拉毛到要求的粗糙度，以免出现坑洼或浮浆过厚现象。
⑧混凝土浇筑完成后应采用土工布等织物完全覆盖养护，及时洒水，砼表面始终保持湿润状态，标准养生7天后，还应间断洒水养生7天。
7、负弯矩预应力张拉及孔道压浆：（1）负弯矩预应力张拉：①张拉时湿接缝、湿接头混凝土强度和龄期必须符合设计要求，张拉时湿接缝、湿接头混凝土强度以同条件养生试件强度确定。
②按照设计安装预应力钢绞线和锚具、夹片，钢绞线应梳理顺直，表面不应有损伤和锈迹，锚具必须位于锚垫板锚环内，且全平面接触，夹片外露面必须平整，不得出现错位。
③预应力张拉必须采用张拉力与伸长量双控，伸长量偏差应控制在±6%，对长度大于25m的预应力钢绞线，应在两端张拉。
④钢绞线工作长度的切除应在张拉结束稳定1个小时后，并逐个检查锚具锚固情况和滑断丝情况，且应采用冷切割工艺。
⑤每联桥面系负弯矩预应力张拉，若设计没有要求，宜从两端的边跨向中间的顺序进行。
⑥负弯矩预应力张拉其它未尽事宜按照«潼西高速公路改扩建项目预应力张拉及孔道压浆施工作业指导书»中的要求执行。
（2）负弯矩预应力孔道压浆：①负弯矩预应力张拉完成后，应及时进行预应力孔道压浆。
②负弯矩孔道压浆按照«潼西高速公路改扩建项目预应力张拉及孔道压浆施工作业指导书»中的要求执行。
三、材料与设备1、材料：（1）箱梁湿接缝、湿接头混凝土强度应满足设计，若设计没有要求，不应小于箱梁的强度，并应采用补偿收缩性混凝土。
（2）I级钢筋应满足GB13013-1991的规定，II级钢筋应满足GB1499-1998的规定。
（3）预应力钢绞线应采用符合GB/5224-2003标准φ15.2 mm低松弛s钢绞线。
（4）真空吸浆所用水泥浆，应掺入一定量的减水剂和膨胀剂，水灰比第 7 页宜为0.33-0.35，水泥浆稠度不小于30s。
2、设备要求：（1）预应力张拉千斤顶，必须是经标定的，标定频率应满足3个月或200次。
（2）预应力孔道压浆的真空泵，应保证孔道能达到要求的真空度，严禁使用普通的抽气机代替真空泵。
四、质量控制1、钢筋加工及安装的受力筋间距、箍筋水平筋间距、钢筋骨架尺寸、保护层厚度应满足设计及JTG F80/1-2004评定标准8.3.1-1、-2的要求。
2、箱梁湿接缝、湿接头混凝土应满足设计及JTG F80/1-2004评定标准8.7.1的要求。
3、负弯矩预应力张拉应满足设计及JTG F80/1-2004评定标准8.3.2-3的要求。
五、安全措施：1、严格执行安全操作规程，配置专职安全员，并负责安全教育和检查。
2、高处作业时，操作人员必须佩戴安全帽和安全带，箱梁湿接头模板的安装和拆除必须搭设扶梯和操作平台。
3、跨交通道和城镇的箱梁湿接缝、湿接头的施工，必须设置防落网，必要时需搭设安全通道。
4、河道内施工，应注意防洪及设置相应的安全措施。
