5000td水泥熟料带DD型分解炉的NSP窑的设计

日产5000吨熟料水泥厂烧成系统窑尾工艺设计摘要本次设计是针对5000t/d孰料新型干法生产线烧成车间窑尾工艺设计，窑尾系统是由CDC分解炉、旋风筒、连接管道及附件组成。

本次设计的主要内容有：1.配料计算2.生产过程和主机选型3.计算和确定带悬浮预热器的新型回转窑和悬浮预热器的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述和本次毕业设计的评述及展望。

4.计算机绘图5.撰写说明书。

另外本次设计采用了目前国内外水泥行业相对较为先进的技术和设备，最大限度降低能耗、降低基建投资，有最大限度提高产量，做到环保，技术先进指标先进、合理。

关键词：新型干法生产线，悬浮预热器，CDC分解炉，电收尘AbstrctThis design is aim end of kiln technics for 5000t/d ripe material new type dry process calcination worshop ,The end of kiln is composed of CDC break down furnace 、cyclone canister 、joint pipeline and attachment (box for sprinkling powder 、flap trap 、system of blow and block up ,and so on ). The main content of this design cotain:1,Calculation of ingredient 、calculation of material balance \calculation of repository and calculation heat balance; 2,choose type of main processor and auxiliary machinery for factory ;3,technological design for calculation workshop ;4,The characteristic of technics disposal for factory ;5,Charting by computer ;6, Writing specification .On the other side ,the design the technology and requirement of which are relatively adavanced in national and International cement industry ,It could maxium decrease the energy consumption and investment of capital construction ,In the same time it also maximum enhance the yield and quality , satisfy the requirement of protecting environment and the technical economic index advanced and reasonable .Keywords:New dry process production line ; Suspension preheater ;CDC break down furnace;EspII日产5000吨熟料水泥厂烧成系统窑尾工艺设计目录第一章前言 (1)1.1设计方案 (2)1.1.1设计原则 (4)第二章配料计算 (5)2.1设计题目 (5)2.2原始数据 (5)2.3配料计算 (6)2.3.1 确保熟料率值的组成 (6)2.3.2 熟料热耗的确定 (6)2.3.3 计算煤灰掺入量 (6)2.3.4用EXCEL计算干生料的配合比 (6)2.3.5将干料配比折算成湿料配比 (8)第三章物料平衡 (9)3.1烧成系统生产能力 (9)3.2 生料消耗定额 (9)3.3主机平衡与选型 (11)第四章工艺流程简介 (13)4.1 原料工段 (13)4.2 烧成工段 (13)第五章：车间工艺设计计算 (15)5.1设计计算基础 (15)5.2回转窑设计计算 (16)5.3设备选型计算 (20)5.3.1分解炉 (20)5.3.2悬浮预热器 (21)5.3.3 附属设备选型 (25)总结 (28)致谢 (29)参考文献 (29)IV日产5000吨熟料水泥厂烧成系统窑尾工艺设计第一章前言本设计的课题是：日产5000吨水泥熟料水泥厂新型干法生产线烧成系统窑外预分解工艺设计。

日产5000t水泥熟料预分解窑窑尾工艺设计说明书5000t/d水泥分解窑窑尾（低氮氧化合物排放）工艺设计摘要：水泥是社会经济发展最重要的建筑材料之一，在今后几十年甚至是上百年之内仍然是无可替代的基础材料，对人；低氮排放；工艺设计The Process Design of the Back End ofPrecalciner Kiln for 5000T/D CementClinker(Low Nitrogen OxideEmissions)Abstract:Cement is one of the most important building materials of the social and economic development, within the coming decades or even a century,Cement is still no substitute for basic materials, the importance of human civilization is self-evident.calciner kiln as the representatives has become leading technology and the most advanced technology of the cement industry. It has many advantages, such as high throughput, a high degree of auto mation, high quality products, low energy consumption, low emissions of harmful substances, etc.In the production process of cement will release a number of harmful substances,particularly nitrogen oxides,according to the requirement of this design,the design uses a range of methods to reduce the concentration of nitrogen oxide .Based on the design of new dry cement production technology in today's design requirements, the main task is the back-end part of the process design, including the production of cement raw materials, fuel quality requirements, the design of ingredients and ingredients, the material balance calculation , the main auxiliarybalance and equipment selection, calculation and storage back-end process design.Key words: 5000T / D, Low Nitrogen Emissions, Process Precalciner kiln, Design目录第1章绪论........................................................... ..11.1 引言 (1)1.2设计简介 (1)第2章建厂基本资料 (3)2.1设计题目 (3)2.2建厂条件 (3)2.3原料质量要求 (3)2.3.1水泥原料质量要求 (3)2.3.2石膏和混合材质量要求 (4)2.4燃料品质要求 (5)2.5熟料热耗的选择 (6)2.6生产方法和窑型的选择 (6)第3章配料计算与物料和主机平衡 (8)3.1配料计算 (8)3.1.1原料 (24)3.3主机平衡与选型 (24)3.3.1车间工作制度确定 (24)3.3.2主机选型 (25)3.3.3主机平衡表 (32)第4章储库计算 (33)4.1各种物料储存期的确定 (33)4.2各种原料储存设施的计算 (34)4.2.1石灰石、原煤、联合预均化堆场、石膏、矿渣预均化堆场计算 (34)4.2.1.1石灰石预均化堆场计算 (34)4.2.1.2原煤预均化堆场计算 (35)4.2.1.3联合储库计算 (36)4.2.1.4石膏、矿渣预均化堆场计算 (36)4.3各种物料的储存设施计算 (37)4.3.1生料配料站.............................................. ... .374.3.2生料均化库............................................. .... .394.3.3熟料库.................................................. ... .404.3.4熟料配料站 (40)4.4水泥库计算 (41)4.5储库一览表 (42)第5章物料和热平衡计算 (43)5.1原始资料................................................... . (43)5.2物料平衡与热平衡计算 (44)5.2.1 物料平衡计算 (44)5.2.2 热平衡计算 (50)5.3物料平衡表与热平衡表的编制................................... ..54 第6章窑外分解系统的设计计算.. (56)6.1原始资料..................................................... ..566.2相关参数的设定 (56)6.3单位烟气的 (61)6.7分解炉结构尺寸计算........................................... ..63 6.8旋风筒设计方案选择. (66)6.9旋风筒结构尺寸计算 (68)6.10分解炉与旋风筒尺寸汇总表 (75)第7章窑尾设备的 (91)致谢................................................................. .. .92 参考文献.......................................................... .. .. ..93第一章绪论1.1引言我国氮氧化合物的排放量年增长5%-8%，如果不采取进一步的的减排措施，到2030年我国氮氧化合物排放量将达到3540吨，如此巨大的排放量讲给公众健康和生态环境带来灾难家有着明显差距，同时水泥行业排污严重的情况下，为了使我国水泥工业实现可持续发展，必须加大发展新型干法水泥生产技术和水泥产业结构调整的力度，同时通过对各种设备的改进达到低碳低氮氧化合物排放的目标。

洛阳理工学院课程设计说明书课程名称：新型干法水泥生产技术与设备设计课题：5000t/d水泥熟料NSP窑的设计专业：无机非金属材料工程班级：学号：姓名：成绩：指导教师（签名）：年月日课程设计任务书设计课题：5000t/d水泥熟料NSP窑的设计一、课题内容及要求：1.物料平衡计算2.热平衡计算3.窑的规格计算确定4.主要热工技术参数计算5.NSP窑初步设计：工艺布置与工艺布置图（窑中）二、课题任务及工作量1.设计说明书（不少于1万字，打印）2.NSP窑初步设计工艺布置图（1号图纸1张，手画）三、课题阶段进度安排1.第15周：确定窑规格、物料平衡与热平衡计算、主要热工参数计算2.第16周：NSP窑工艺布置绘图四、课题参考资料李海涛. 新型干法水泥生产技术与设备[M].化学工业出版社严生.新型干法水泥厂工艺设计手册[M].中国建材工业出版社金容容.水泥厂工艺设计概论[M].武汉理工大学出版社2011.5.3设计原始资料一、物料化学成分（%）二、煤的工业分析及元素分析三、热工参数1. 温度a. 入预热器生料温度：50℃；b. 入窑回灰温度：50℃；c. 入窑一次风温度：20℃；d. 入窑二次风温度：1100℃；e. 环境温度：20℃；f. 入窑、分解炉燃料温度：60℃；g. 入分解炉三次风温度：900℃；h. 出窑熟料温度：1360℃；i. 废气出预热器温度：330℃；j. 出预热器飞灰温度：300℃；2. 入窑风量比(％)。

一次风(K1)：二次风(K2)：窑头漏风(K3)＝10:85:5；3. 燃料比(％)。

回转窑(Ky )：分解护(KF)＝40:60；4. 出预热器飞灰量：0.1kg/kg熟料；5. 出预热器飞灰烧失量：35.20％；6. 各处过剩空气系数：窑尾αy ＝l.05；分解炉出口αL＝1.15；预热器出口αf＝1.40；7.入窑生料采用提升机输送；8.漏风：预热器漏风量占理论空气量的比例K4＝0.16；分解炉及窑尾漏风（包括分解炉一次空气量），占分解炉用燃料理论空气量的比例K6＝0.05；9. 袋收尘和增湿塔综合收尘效率为99.9％；10. 熟料形成热：根据简易公式（6－20）计算；11. 系统表面散热损失：460kJ/kg熟料；12. 生料水分：0.2％；13. 窑的设计产量：5000t/d(或208.33t/h)。

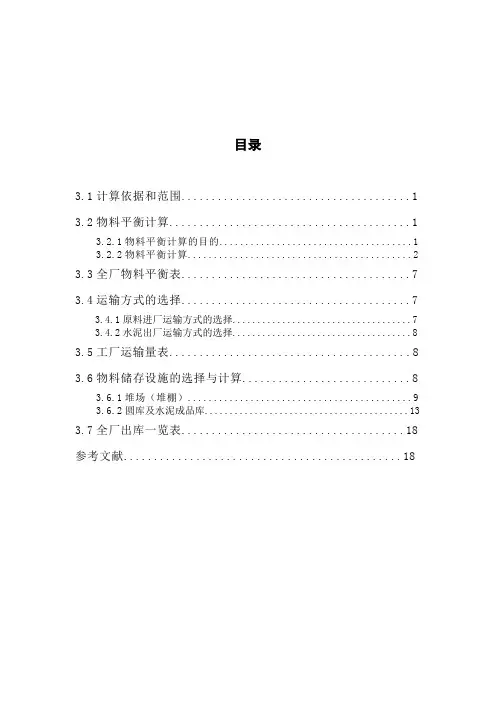

目录3.1计算依据和范围 (1)3.2物料平衡计算 (1)3.2.1物料平衡计算的目的 (1)3.2.2物料平衡计算 (2)3.3全厂物料平衡表 (7)3.4运输方式的选择 (7)3.4.1原料进厂运输方式的选择 (7)3.4.2水泥出厂运输方式的选择 (8)3.5工厂运输量表 (8)3.6物料储存设施的选择与计算 (8)3.6.1堆场（堆棚） (9)3.6.2圆库及水泥成品库 (13)3.7全厂出库一览表 (18)参考文献 (18)3.1计算依据和范围（1）原料与煤灰的化学分析（2）煤的工业分析（3）熟料日产量：5000t/d ； （4）工厂产品结构：1）70%熟料用于生产P.O.42.5水泥： 熟料：混合材：石膏=50：45：5 2）30%熟料用于生产P.O.52.5水泥： 熟料：混合材：石膏=70：25：5 （5）生产损失：3%;（6）熟料烧成热耗 3350KJ/KG 燃料发热量 20930KJ/KG 煤； （7）年利用率：0.85（预分解窑）； （8）熟料三率值为：KH=0.89；SM=2.1；IM=1.3； （9）煤灰掺入量：4.571%； （10）环保设备收尘率约为100%； （11）原料水分：石灰石1%，粘土0.8%，铁粉12%，石膏1%，混合材1%。

(12)煤的M ad =0.6%3.2物料平衡计算3.2.1物料平衡计算目的全厂物料平衡是根据计划的全年生产水泥的量或者计划每周生产的熟料量（预先确定的生产规模），在建设水泥生产线之前，必须要先计算水泥厂每年、每周、每天、每小时需要的各种原料、燃料、材料的量，还有从原料进厂直到成名称 烧失量 SiO 2 Al 2O 3 Fe 2O 3 CaO MgO 总和 石灰石 42.66 2.42 0.31 0.19 53.13 0.57 99.28 粘土 5.27 70.25 14.72 5.48 1.41 0.92 98.05 铁粉 --- 34.42 11.53 48.27 3.53 0.09 97.84 煤灰---53.5235.344.464.791.1999.30挥发物固定碳 灰分 热值 水分 22.42%49.02%28.56%20930kJ/kg0.6%品等各工序所需要处理的物料量。

日产5000吨熟料水泥生产线工艺设计-参数摘要本次设计的是一条日产5000 吨水泥熟料的新型干法水泥生产线。

该生产线主要生产的水泥品种为P.O 42.5和P.F 32.5水泥，袋散比为：40%：60%。

本次设计的主要内容包括：全厂生产工艺流程设计；熟料矿物组成设计及配料计算；工艺平衡计算（物料平衡、储库平衡、主机平衡）；计算和确定新型回转窑、悬浮预热器、分解炉的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述、全厂质量控制表等；最后进行了全厂工艺平面布置的设计。

在本次设计中，采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等，特别是采用的TDF型分解炉为喷腾型分解炉，结构简单，外形规整，便于设计布置，为DD型的改进型，是国内制造的新一代分解炉。

本次设计还采用了利用窑尾热废气预热生料以及在窑头窑尾设置余热锅炉进行余热发电的有效方法来降低系统热耗。

关键词：配料，选型，预热器，分解炉，烧成窑尾The Design of a Cement Clinker Production Line With the Capacity of 5000 Tons Per Day-Parameter 3ABSTRACTThe title of the graduating design is to construct a cement plant with 5000 tons per day production line the main production is 42.5 P.O and 32.5 P.F, Bag than scattered: 40%：60%。

The main content of this design is:Selection of ratios and the calculating and of raw mixes ;Manufacturing process and selection of the main machines ;The phases of this design is to calculate and design preheated and pre -claimer and also the balancing of the main machines at the same time , I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation etc ;The 1ast step of the design is the layout of the whole plant .In the design , some new technologies and techniques are introduced such as vertical spindle moll and high efficiency classifiers and acts .In this design, adopt some new technology, for example: efficiency vertical polishing and efficient classifier, etc.Especially the TDF type of decomposing furnace smoke for spray type decomposition furnace, simple and neat appearance, easy to design layout, DD type for improved by tianjin cement design institute transformation, the domestic manufacturing of a new generation of decomposing furnace.This design has also used the use of hot gas preheating and end of the raw material in the kiln head end of the waste heat boiler to waste heat power set the effectivemethod to reduce the heat consumption system.KEY WORDS: ratio of raw materials ，slection ，preheater, calciner，Burn into kiln tail目录前言7第1章工艺设计的指导思想及原则91.1 总体设计91.1.1指导思想21.1.2设计原则101.1.3厂址选择5第二章配料计算72.1毕业设计原始资料72.2设计内容82.3配料计算82.3.1熟料率值的确定82.3.2熟料热耗的确定82.3.3用EXCEL计算干生料的配合比82.3.4将干料配比折算成湿料配比11第三章物料平衡133.1烧成车间生产能力和工厂能力的计算133.1.1窑型和规格的选取133.1.2窑的台时产量标定133.2原、燃材料消耗定额的计算143.2.1生料消耗定额153.2.2干石膏消耗定额163.2.3干混合材消耗定额163.2.4干煤的消耗定额173.2.5设计水泥产量17第4章主机平衡19主机设备及工作制度20第五章储库平衡245.1储库的设计245.2生产工艺流程及特点245.2.1生产质量控制网255.2.2工艺流程描述265.2.3物料储存方式、储存量及储存期30第六章烧成窑尾工艺计算326.1理论料耗326.1.1生料料耗336.1.2预热器飞灰量336.1.3收尘器收入飞灰量336.1.4出收尘器的飞灰量336.1.5实际料耗336.1.6预热器喂料量336.2预热器及分解炉工艺计算336.2.1准备计算336.2.2C5废气量356.2.3C4废气量356.2.4C3废气量366.2.5 C2废气量366.2.6C1废气量36第七章烧成窑尾设备选型387.1烧成窑尾系统的热工设备简介387.1.1预热器397.1.2 TDF型分解炉397.1.3回转窑407.2三次风管直径的确定407.3分解炉规格的确定407.4预热器规格的确定427.4.1五级预热器规格的确定427.4.2 四级预热器规格的确定427.4.3 三级预热器规格的确定437.4.4二级预热器规格的确定437.4.5 一级预热器规格的确定43 结论45谢辞46参考文献47前言毕业设计是学生完成所有理论课和实验实习课程后的一个教学环节，它在教师的指导下，由学生综合运用学过的专业基础理论和实践生产知识，查阅工具书和各种技术资料以达到计算绘图编写说明书等来解决实际技术问题的教学环节，也是从事技术工作的一次技术演习，及先前教学过程相比，具有较强的综合性、实践性和探索性，是学生在校学习的最高阶段。

日产5000吨熟料水泥厂设计设计一个日产5000吨熟料水泥厂需要考虑多个方面，包括原料准备、生产工艺、能源消耗、环保要求等。

以下是一个关于该厂的初步设计：一、原料准备：1.石灰石和粘土是生产水泥的主要原料。

需要建设一个大型石灰石矿山和粘土采矿场，确保原料供应稳定。

2.建设一个原料仓储场，保证原料的存储和配送。

3.需要建设一个原料破碎系统，将石灰石和粘土破碎成适当的粒度。

二、生产工艺：1. 采用干法生产工艺，增加能源利用效率和减少水泥生产中的energy loss。

2.设计一个原料混合系统，将石灰石和粘土按照一定比例混合。

3.设计一个窑系统，用于熟化混合料。

可以选择采用旋转窑、立式炉等熟化设备。

4.设计一个冷却系统，在熟化过程之后将水泥熟料冷却至适宜的温度，一方面可以改善水泥的质量，另一方面可以回收废热用于预热。

5.设计一个磨机系统，将熟料磨成水泥粉，可使用辊压机、球磨机等设备。

三、能源消耗：1.设计一个热能回收系统，用于收集熟料冷却过程中释放的热能。

2.可使用余热锅炉进行废热回收，用于预热原料和加热纯混合料。

3.需要安装高效低耗的电动机和照明设备，减少能源消耗。

四、环保要求：1.设计一个粉尘处理系统，用于收集生产中产生的粉尘。

可以选择筒式除尘器等设备，确保粉尘排放达到环保要求。

2.设计一个废气处理系统，用于处理烟气中的有害气体。

可以选择烟气脱硫、脱硝等技术，减少气体排放对环境的影响。

3.考虑设立一个固废处理系统，用于处理生产过程中产生的固体废弃物。

可以选择回收再利用或安全处置方式，降低环境污染。

以上是关于日产5000吨熟料水泥厂设计的初步概述，具体设计还涉及到更多的技术细节和工程方面的考虑。

设计过程需要深入了解水泥生产工艺以及相关技术和设备的选择，以确保生产厂的稳定高效运行和符合环保要求。

日产5000吨水泥熟料预分解窑窑尾部分的工艺设计毕业设计第1章绪论1.1 概述新型干法预分解窑是现代最先进的水泥生产技术，它以其独特的优越性赢得了国际的认可。

以预分解窑为代表的新型干法水产技术已经成为当今水泥工业发展的主导技术艺，它具有生产能力大、自动化程度高、产品质量高、能耗低、有害物排放量低等一系列优点。

目前,我国广泛采用的是国际上先进的图形显示技术、通信技术、计算机控制技和集中管理、分制的集散型控制系统,并自行研发了工厂生产管理信息系统,保障了系统的安全性和可靠性,符合了实用性的要求。

新型干法工艺是当代最具现代化、规模化的水泥生产方式，已被世界各国普遍采用，成为水泥生产技术的主流。

通过多年的不断探索，我国的水泥工业发展取得了很大成果，水泥产量多年位居世界第一，为我国国民经济发展的提供了有力保障。

然而就目前来看，我国水泥工业的结构仍然存在十分突出的矛盾，主要表现为经营粗放、生产集中度和劳动生产率相对较低、资源及能源消耗较高、环境污染比较严重，特别是立窑、湿法窑、干法中空窑等落后技术装备还占相当比重，可持续发展面临着严峻的挑战。

为加快推进水泥工业结构调整和产业升级，满足科学发展观和走新型工业化道路的要求，新型干法水泥生产技术将迎来在全国发展的大好时机。

1.2 设计简介本设计是5000t/d熟料新型干法生产线窑尾部分的工艺设计，设计采用目前国内外水泥行业相对较为先进的技术和设备，力求最大限度的降低能耗、降低基建投资，又最大限度的提高产、质量，实现环境友好型、资源节约型的水泥发展要求。

石灰石预均化堆场设计为矩形预均化堆场，其规格为42×170m。

石灰石矿山全矿化学成分比较稳定，品质优良，均匀性比较好。

厂区设1个?15×30m 圆库储存石灰石用于生料配料，库有效储量6844t，实际储存时间为1.09d，能满足生产的正常进行。

因为原煤成的分波动对烧成工艺、热工制度的稳定性及熟料质量等的影响极大，外购煤的质量难以完全预先控制，同时多点供应原煤的可能性是存在的，并且考虑将来使用低品位原煤的需要，故设置原煤预均化设施。

日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计摘要本次设计的任务是5000t/d水泥熟料新型干法生产线烧成系统窑尾工艺设计。

预热器主要分为四级预热器和五级旋风预热器两种：其主要区别在于第一级预热器出口废气温度、废气量以个水泥生产线的耗煤量。

根据国内新型干法水泥生产的情况，窑尾烟气量可达1.5-1.9 Nm3/kg（煤粉燃烧后产生的理论烟气量为0.8-1.2 Nm3/kg 、0.2-0.4 Nm3/kg的漏风、过剩空气、盐类分解、自由水蒸发、高岭土脱水、空气带入含湿量等）。

四级预热器窑由于少了一级预热故本次设计选用五级悬浮预热器。

器，其漏风量比五级预及整热器窑有所减少，窑尾预热器烟气量也对应减少。

四级预热器但同时四级预热器增加了煤耗，增加煤耗量与增加发电量之比远远大于国家公布的火电标准煤耗表明，四级预热器窑的能源利用效率比五级预热器窑低。

五级预热器窑投资虽然有所增加，发电量减少；但煤耗量的减少更为明显，其运行时的经济效益和环境效益明显大于四级预热器窑。

关键词：烧成系统，预热器，分解炉，物料平衡安徽建筑工业学院本科毕业设计ABSTRACTThis design is the task of 5000 t/d NSP cement clinker production line firing system preheater process design. Preheater mainly divided into level 4 preheater and category five cyclone preheater two kinds: the main difference between the first level preheater export waste gas, waste gas temperature by a quantity of cement production line HaoMeiLiang. According to domestic NSP cement production, smoke gas inlet up to 1.5-1.9 N m3/ kg (pulverized coal burning after the theory of gas produced smoke for 0.8 1.2 N m3/ kg, 0.2 0.4N m3/ kg air leakage, the excess air, salt decomposition, free water evaporation, kaolin dehydration, air into the moisture content, etc.). Level 4 preheater kiln due to the level 1 preheat so the less design choose a category five suspension preheater. Implement, the leakage air volume gets than a category five and the heat exchanger kiln inlet preheater decreased, but also corresponding to reduce gas smoke. Level 4 preheater but at the same time level 4 preheater increased coal consumption, increase the amount and increase the capacity of the coal consumption than far greater than national publication of the thermal power standard that level 4 preheater coal kiln energy efficiency than category five preheater kiln low. A category five preheater kiln investment increased capacity, although reduce; But the amount of coal consumption reduce is more apparent, its runtime economic benefits and environmental benefits significantly greater than level 4 preheater kiln.KEYWORDS: Firing system Preheater NSP Material balance日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计目录摘要 (I)ABSTRACT........................................................... I I 第一章绪论..................................................... - 1 -1.1 设计任务及其依据，论述所生产产品的意义和价值............ - 1 -1.1.1 设计任务：......................................... - 1 -1.1.2 生产产品的种类及意义和价值......................... - 1 -1.2 窑的选型及标定.......................................... - 3 -1.2.1 窑的标定的意义..................................... - 3 -1.2.2 窑的选型计算....................................... - 4 -1.2.3 回转窑产量的标定................................... - 4 -1.3 结论.................................................... - 5 -1.3.1 窑的年利用率....................................... - 5 -1.3.2烧成系统的生产能力：............................... - 5 -1.3.3 确定窑的台数：..................................... - 6 - 第二章配料计算................................................. - 7 -2.1配料及物料平衡计算 ...................................... - 7 -2.2假设原料配比 ............................................ - 7 -2.2.1 计算白生料化学成分................................. - 8 -2.2.2 计算灼烧基生料化学成分............................. - 8 -2.2.3 计算熟料标准煤耗................................... - 8 -2.2.4 计算煤灰掺入量..................................... - 8 -2.2.5计算熟料化学成分（%）.............................. - 9 -2.2.6计算率值........................................... - 9 - 第三章总平面布置和工艺流程.................................... - 10 -3.1 水泥总平面设计的步骤................................... - 10 -3.1.1初步设计.......................................... - 10 -3.1.2施工图设计........................................ - 11 -3.2 工艺设计的基本原则和程序............................... - 11 -安徽建筑工业学院本科毕业设计3.2.1 工艺设计的基本原则................................ - 11 -3.2.2 工艺流程简介...................................... - 11 - 第四章物料平衡表.............................................. - 13 -4.1 计算熟料料耗........................................... - 13 -4.1.1理论料耗.......................................... - 13 -4.1.2实际料耗.......................................... - 13 -4.1.3计算实物煤耗...................................... - 13 -4.1.4 计算干基实际消耗定额.............................. - 13 -4.1.5 计算湿基实际消耗定额.............................. - 13 -4.2计算湿物料配合比 ....................................... - 14 -4.2.1编制物料平衡表.................................... - 14 - 第五章主机设备选型计算........................................ - 15 -5.1破碎设备................................................ - 15 -5.2窑外分解窑选型......................................... - 16 -5.3煤磨选型............................................... - 16 -5.4熟料烧成窑尾系统及其设备选型.......................... - 18 -5.4.1预热器飞灰量...................................... - 19 -5.4.2出收尘器飞灰量.................................... - 19 -5.4.3收尘器收下灰量.................................... - 19 -5.4.4实际料耗.......................................... - 19 -5.4.5预热器喂料量...................................... - 19 -5.5 气体量计算............................................. - 19 -5.5.1 窑尾排除废气量.................................... - 20 -5.5.2 三次风管抽风量.................................... - 20 -5.5.3 分解炉内废气量.................................... - 21 -5.6预热器废气量计算 ...................................... - 21 -5.6.1 五级预热器废气量.................................. - 21 -5.6.2 四级预热器废气量.................................. - 21 -5.6.3三级预热器废气量.................................. - 21 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计5.6.4二级预热器废气量.................................. - 22 -5.6.5 一级预热器废气量.................................. - 22 -5.6.6入高温风机废气量.................................. - 22 -5.7预热器选型 ............................................. - 22 -5.7.1直径确定.......................................... - 22 -5．7.2确定预热器型号................................... - 23 -5.8 袋收尘................................................. - 25 -5.9 输送设备.............................................. - 26 -5.9.1 带式输送机(由配料站入磨)......................... - 26 -5.9.2 螺旋输送机（输送增湿塔窑灰）.................... - 27 - 第六章总结.................................................... - 29 - 致谢........................................................... - 30 - 参考文献....................................................... - 31 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计第一章绪论水泥是国民经济的基础原材料，水泥工业与经济建设密切相关，在未来相当长的时期内，水泥仍将是人类社会的主要建筑材料。

5000t/d熟料水泥厂设计摘要本次设计的题目是设计一条日产5000t/d水泥熟料生产线。

水泥品种是P.O42.5（50%）和P.O52.5（50%），袋散比为：30%：70%。

本次设计的主要内容包括：1.原料、燃料、配料计算2.计算和确定带悬浮预热器的新型回转窑和悬浮预热器的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述和本次毕业设计的评述及展望。

3.生产过程和主机选型4.水泥厂的工艺布局。

在本次设计中，还采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等。

本次设计采用了利用窑尾废气预热生料和粉煤灰的有效方法来降低系统热耗，把篦冷机出来的多余热气体作为热源来烘干煤粉。

本次设计的工艺设备都能有效地降低系统热耗。

关键词：配料，平衡，选型，设计, 预热器，分解炉5000 TON PER DAY CEMENT CLINKER DESIGNABSTRACTThe title of this graduating design is to construct a cement plant with 5000 tons per day production line. The production is P.O.42.5 and P.O.52.5 cement, both their percentages are 50%.And the cement sale in bags account for 30%.The main content of this design is:1. Calculated ratio of raw materials.2. Manufacturing process and selection of the main machine.3. The phases of this design is to calculate and design preheated and pre-claimer and also the balancing of the main machine At the this time, I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation，etc.1. The last step of the design is the layout of the whole plant.In the design, some new technologies and techniques are introduced such as vertical spindle moll and high efficiency classifiers and actsTo reduce the total energy consumption an affection method is used to reuse the kiln exhausted gases from the cooler is also used as thermal sources of the drier to dry puzzling, all these techniques are effective to reduce the total thermal consumption.KEY WORDS : ratio of raw materials，balance，slection ,design, preheater, calciner 毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

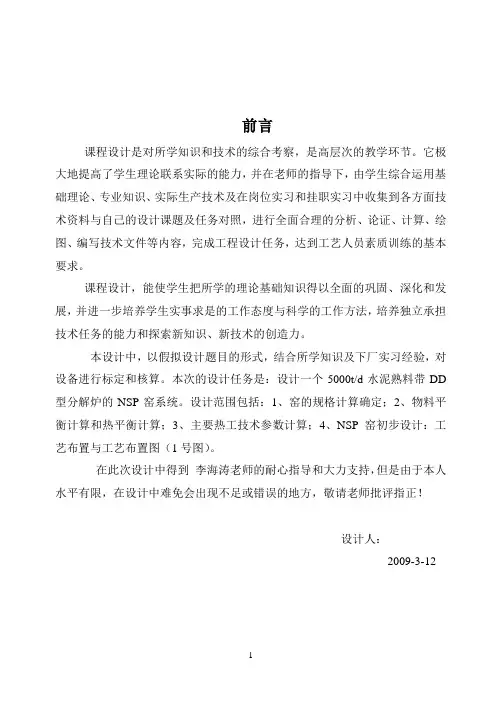

前言课程设计是对所学知识和技术的综合考察，是高层次的教学环节。

它极大地提高了学生理论联系实际的能力，并在老师的指导下，由学生综合运用基础理论、专业知识、实际生产技术及在岗位实习和挂职实习中收集到各方面技术资料与自己的设计课题及任务对照，进行全面合理的分析、论证、计算、绘图、编写技术文件等内容，完成工程设计任务，达到工艺人员素质训练的基本要求。

课程设计，能使学生把所学的理论基础知识得以全面的巩固、深化和发展，并进一步培养学生实事求是的工作态度与科学的工作方法，培养独立承担技术任务的能力和探索新知识、新技术的创造力。

本设计中，以假拟设计题目的形式，结合所学知识及下厂实习经验，对设备进行标定和核算。

本次的设计任务是：设计一个5000t/d水泥熟料带DD 型分解炉的NSP窑系统。

设计范围包括：1、窑的规格计算确定；2、物料平衡计算和热平衡计算；3、主要热工技术参数计算；4、NSP窑初步设计：工艺布置与工艺布置图（1号图）。

在此次设计中得到李海涛老师的耐心指导和大力支持，但是由于本人水平有限，在设计中难免会出现不足或错误的地方，敬请老师批评指正！设计人：2009-3-12目录1．设计课题 (3)2.回转窑的选型及标定 (4)2.1窑规格的计算 (4)2.2窑的选型 (4)2.3窑产量的标定 (4)2.4评述 (5)3.煤耗计算及物料平衡计算和热平衡计算 (5)3.2.1基准和范围 (7)3.2.2物料平衡计算 (8)3.2.3热量平衡计算 (13)4.主要热工技术参数的计算 (17)5．工艺布置图 (18)6．结束语 (19)7.参考文献 (19)1、设计课题5000t/d水泥熟料带DD型分解炉的NSP窑的设计原始资料依据收集技术资料自主选用,对工艺参数应予以必要说明1、课程内容及要求:⑴窑的规格的计算确定⑵物料平衡计算与热平衡计算⑶主要热工技术参数的计算⑷NSP窑初步设计:工艺布置与工艺布置图2、课题任务及工作量⑴设计说明书(不少于1万字,打印,计算草稿)⑵NSP窑初步设计工艺布置图(1号图纸1张,手画) ,原始资料另附3、时间与进度（2周）（1）第3周：物料平衡与热工平衡计算（2）第四周：绘图2、回转窑的选型及标定原始资料：日产5000吨熟料的带DD 型分解炉的NSP 窑。
