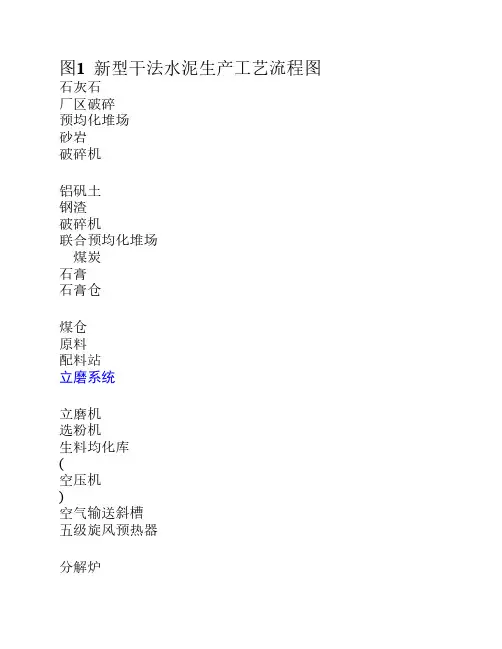

预分解窑制水泥的工艺图(图示)

水泥生产工艺流程图水泥生产工艺流程水泥的生产工艺可以简述为两磨一烧，即原料要经过采掘、破碎、磨细和混匀制成生料，生料经1450℃的高温烧成熟料，熟料再经破碎，与石膏或其他混合材一起磨细成为水泥。

一、水泥生产的生料制备1 破碎工艺水泥生产过程中，很大一部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。

2生料的预均化工艺原料预均化，实现原料的初步均化，。

3 生料的烘干工艺烘干工艺是将生料通过烘干机加热干燥。

烘干设备有回转式和悬浮式烘干机、烘干塔等，回转式烘干机内温度约700℃，排放废气量约1300m3/t料。

4 生料的粉磨工艺二、水泥生产的煅烧目前大中型水泥厂多使用回转窑，小型水泥厂多使用立窑，我国还有50﹪以上的水泥仍使用立窑生产。

1 立窑煅烧立窑工艺的设备是静止的竖窑，分为普通立窑和机械化立窑，属于半干法生产。

立窑的日产量已达250～300t／d。

立窑又分普通立窑和机立窑，普通立窑采用间歇式生产，能耗热耗较高，产生的废气量约3900立米/吨熟料，粉尘浓度15g/m3。

2 新型干法旋窑煅烧它是在旋窑煅烧增加预分解窑与悬浮预热工艺。

生料在预热器以内悬浮状态或沸腾状态下与热气流进行热交换，又在分解炉中加入占总燃料用量50～60％的燃料，使生料在入窑前的碳酸钙分解率达80％以上。

预热分解把生料的预热和部分分解由预热器来完成，代替回转窑部分功能。

（1）物料分散换热80%在入口管道内进行的。

喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解预分解技术是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90％以上。

过程工业装备成套技术的工程应用实例——水泥生产工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。

石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。

（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥设备至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。

因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。

3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。

4、预热分解水泥机械把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。

（1）物料分散换热80%在入口管道内进行的。

喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。

它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。

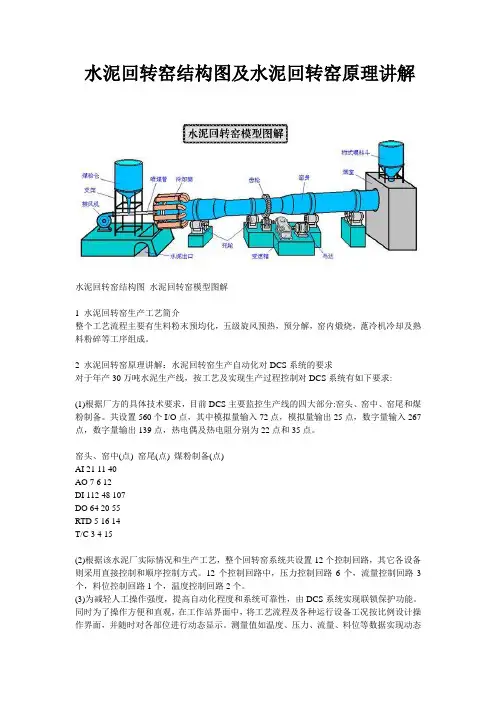

水泥回转窑结构图及水泥回转窑原理讲解水泥回转窑结构图水泥回转窑模型图解1 水泥回转窑生产工艺简介整个工艺流程主要有生料粉末预均化，五级旋风预热，预分解，窑内煅烧，蓖冷机冷却及熟料粉碎等工序组成。

2 水泥回转窑原理讲解：水泥回转窑生产自动化对DCS系统的要求对于年产30万吨水泥生产线，按工艺及实现生产过程控制对DCS系统有如下要求:(1)根据厂方的具体技术要求，目前DCS主要监控生产线的四大部分:窑头、窑中、窑尾和煤粉制备。

共设置560个I/O点，其中模拟量输入72点，模拟量输出25点，数字量输入267点，数字量输出139点，热电偶及热电阻分别为22点和35点。

窑头、窑中(点) 窑尾(点) 煤粉制备(点)AI 21 11 40AO 7 6 12DI 112 48 107DO 64 20 55RTD 5 16 14T/C 3 4 15(2)根据该水泥厂实际情况和生产工艺，整个回转窑系统共设置12个控制回路，其它各设备则采用直接控制和顺序控制方式。

12个控制回路中，压力控制回路6个，流量控制回路3个，料位控制回路1个，温度控制回路2个。

(3)为减轻人工操作强度，提高自动化程度和系统可靠性，由DCS系统实现联锁保护功能。

同时为了操作方便和直观，在工作站界面中，将工艺流程及各种运行设备工况按比例设计操作界面，并随时对各部位进行动态显示。

测量值如温度、压力、流量、料位等数据实现动态显示，阀位开度以百分比表示，料位用彩色棒图动态模拟。

不同物料管道用不同颜色来区别，其物料流向用箭头表示。

(4)为了对生产进行有效监控，以便优化工艺条件如故障查找，对32个重要参数用历史趋势曲线进行汇总。

如回转窑各段的窑温，五级旋风及窑尾分解炉等处的温度、压力等，以及各控制回路的测量值等，以上就是关于水泥回转窑原理讲解和水泥回转窑结构图的讲解。

过程工业装备成套技术的工程应用实例——水泥生产工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。

石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。

（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

2、生料制备水泥生产过程中，每生产 1 吨硅酸盐水泥设备至少要粉磨 3 吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约 3%，水泥粉磨约占 40%。

因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。

3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。

4、预热分解水泥机械把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。

（1）物料分散换热 80%在入口管道内进行的。

喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。

它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到 90%以上。

水泥工艺流程图
水泥工艺流程图如下：
原材料准备：
1. 石灰石和黏土被采矿和破碎。

2. 原材料送至磨机进行研磨，形成粉末。

熟料制备：
3. 粉末熟料原料通过旋转窑在高温下进行煅烧。

4. 煅烧过程中，石灰石和黏土发生化学反应，形成熟料。

熟料研磨：
5. 熟料通过磨机进一步研磨，形成水泥粉末。

混合成型：
6. 水泥粉末和适量的其他添加剂，如石膏、矿渣、矿粉等被混合在一起。

7. 混合材料通过磨机进行研磨，形成细粉。

烧结制成：
8. 细粉通过输送带传送到窑头，并通过窑尾烧结成水泥熟料。

包装和储存：
9. 水泥熟料被粉碎成水泥粉末，并通过包装机进行包装。

10. 打包的水泥袋子被存储在仓库中，准备发货或销售。

以上是一个简化的水泥工艺流程图，实际的工艺流程可能会有不同的变化和添加步骤，具体取决于不同的生产工艺和产品要求。

水泥生产工艺流程图 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】过程工业装备成套技术的工程应用实例——水泥生产工艺流程1、破碎及预均化（1）破碎水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。

石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。

（2）原料预均化预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

2、生料制备水泥生产过程中，每生产1吨硅酸盐水泥设备至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。

因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。

3、生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。

4、预热分解水泥机械把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。

（1）物料分散换热80%在入口管道内进行的。

喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

水泥厂主要生产工艺流程水泥生产过程主要分为三个阶段，即生料制备、熟料烧成和水泥粉磨（俗称“两磨一烧”）。

其生产工艺总流程示意见图3-1。

采用五级旋风预热及窑外分解的新型干法水泥的生产工艺流程说明如下：（1）石灰石破碎及储存由自备汽车从矿山运来的石灰石经生产能力为500-600t/h的PCF2022单段锤式破碎机破碎后，进入φ80m的圆形预均化堆场中均化，圆形预均化堆场储量23100t，储期8.6d。

（2）粘土、铁粉储存粘土、铁粉分别由汽车运进厂内的堆栅储存，粘土的储量是5600吨储期11.2d；铁粉的储量是1600吨，储期13.1d。

储存在堆栅的粘土、铁粉由铲车送入斗式提升机，经斗式提升机分别送入2-φ5×10m的钢板库中储存，储量分别为200吨、250吨。

（3）原煤的储存原煤进厂后堆放在一30×160m的堆栅中，储量5000吨，储存期16.8天。

原煤经预破碎后，由皮带机、斗式提升机送到煤粉制备车间的原煤仓。

（4）生料制备出预均化堆场的石灰石经皮带机送入一座φ8×20m配料库，粘土、铁粉通过共用提升机各自进入一座φ5×10m 的钢板配料库。

出配料库的三种原料经电子皮带秤计量，并由QCS系统进行控制。

配制后的混合的混合料经由皮带输送机送入HRM3400立式磨内，在磨机入口处设有锁风阀。

出磨生料经连续取样器取样，并经多元素分析仪分析，分析结果输入配料计算机与标准值进行比较，计算后发出修改指令，重新调整各物料的喂料量，使配料保持在精度±2%的范围内。

含综合水分约3.5%左右的物料由锁风喂料机喂入磨内，同时从磨机底部抽入热风。

经磨辊碾磨过的物料在风环处被高速气流带起，经分离器分离后，粗物料落回磨内继续被碾压，细粉随气流出磨，经收尘器收下即为成品。

从窟尾预热器引来的320℃左右的高温废气，分成二路：一路经多管冷却器、混合室至窑尾袋收尘器；一路进出料磨作为烘干介质，出生料磨的废气由磨房主排风机引入混合室与从高温风机过来的废气混合后进入窑尾收尘器，净化后排入大气。

水泥生产工艺流程水泥的生产工艺可以简述为两磨一烧，即原料要经过采掘、破碎、磨细和混匀制成生料，生料经1450℃的高温烧成熟料，熟料再经破碎，与石膏或其他混合材一起磨细成为水泥。

一、水泥生产的生料制备1 破碎工艺水泥生产过程中，很大一部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。

2生料的预均化工艺原料预均化，实现原料的初步均化，。

3 生料的烘干工艺烘干工艺是将生料通过烘干机加热干燥。

烘干设备有回转式和悬浮式烘干机、烘干塔等，回转式烘干机内温度约700℃，排放废气量约1300m3/t料。

4 生料的粉磨工艺二、水泥生产的煅烧目前大中型水泥厂多使用回转窑，小型水泥厂多使用立窑，我国还有50﹪以上的水泥仍使用立窑生产。

1 立窑煅烧立窑工艺的设备是静止的竖窑，分为普通立窑和机械化立窑，属于半干法生产。

立窑的日产量已达250～300t／d。

立窑又分普通立窑和机立窑，普通立窑采用间歇式生产，能耗热耗较高，产生的废气量约3900立米/吨熟料，粉尘浓度15g/m3。

2 新型干法旋窑煅烧它是在旋窑煅烧增加预分解窑与悬浮预热工艺。

生料在预热器以内悬浮状态或沸腾状态下与热气流进行热交换，又在分解炉中加入占总燃料用量50～60％的燃料，使生料在入窑前的碳酸钙分解率达80％以上。

预热分解把生料的预热和部分分解由预热器来完成，代替回转窑部分功能。

（1）物料分散换热80%在入口管道内进行的。

喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解预分解技术是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90％以上。
