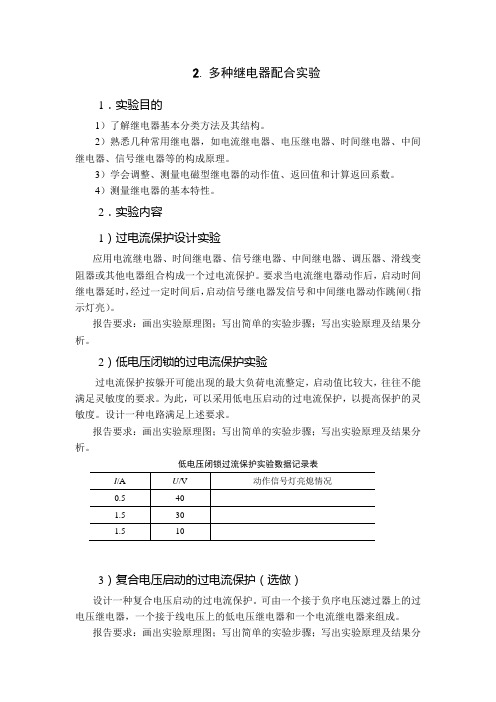

2.多种继电器配合实验1.实验目的1)了解继电器基本分类方法及其结构。
2)熟悉几种常用继电器,如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4)测量继电器的基本特性。
2.实验内容1)过电流保护设计实验应用电流继电器、时间继电器、信号继电器、中间继电器、调压器、滑线变阻器或其他电器组合构成一个过电流保护。
要求当电流继电器动作后,启动时间继电器延时,经过一定时间后,启动信号继电器发信号和中间继电器动作跳闸(指示灯亮)。
报告要求:画出实验原理图;写出简单的实验步骤;写出实验原理及结果分析。
2)低电压闭锁的过电流保护实验过电流保护按躲开可能出现的最大负荷电流整定,启动值比较大,往往不能满足灵敏度的要求。
为此,可以采用低电压启动的过电流保护,以提高保护的灵敏度。
设计一种电路满足上述要求。
报告要求:画出实验原理图;写出简单的实验步骤;写出实验原理及结果分析。
低电压闭锁过流保护实验数据记录表3)复合电压启动的过电流保护(选做)设计一种复合电压启动的过电流保护。
可由一个接于负序电压滤过器上的过电压继电器,一个接于线电压上的低电压继电器和一个电流继电器来组成。
报告要求:画出实验原理图;写出简单的实验步骤;写出实验原理及结果分析。
4.思考题(1)电磁型电流继电器、电压继电器和时间继电器在结构上有什么异同点?(2)如何调整电流继电器、电压继电器的返回系数?(3)电磁型电流继电器的动作电流与哪些因素有关?(4)过电压继电器和低电压继电器有何区别?(5)在时间继电器的测试中为何整定后第一次测量的动作时间不计?(6)为什么电流继电器在同一整定值下对应不同的动作电流,有不同的动作时间?。
漏保的工作原理漏保,全称为漏电保护器,是一种重要的电气保护装置。
它的工作原理是依靠检测电路中的漏电流,一旦漏电流超过设定的阈值,漏保就会迅速切断电路,从而保护人身安全和电器设备不受损坏。
漏保的工作原理可以简单地概括为三个步骤:检测漏电流、比较阈值、切断电路。
下面将详细介绍这三个步骤。
漏保通过电路中的漏电流检测装置来感知电路中的漏电情况。
漏电流是指电流在漏电路径上流失的电流,通常是由于电器设备出现绝缘故障或者人体触电引起的。
漏保内部有一个差动电流互感器,它可以检测电路中的漏电流。
当电路正常工作时,电流在进入漏保和离开漏保的两个导线中是平衡的,差动电流互感器不会产生输出信号。
但是,一旦电路发生漏电,差动电流互感器就会感知到导线中的不平衡,并产生相应的输出信号。
漏保将感知到的漏电流与设定的阈值进行比较。
漏保内部有一个阈值调整装置,用户可以根据电路的特性和使用环境来调整阈值。
一般情况下,阈值的设定应该小于人体所能承受的漏电电流,以确保人身安全。
当感知到的漏电流超过设定的阈值时,漏保会进入下一步骤。
漏保切断电路以保护人身安全和电器设备。
漏保内部有一个电磁触发装置,当漏电流超过设定的阈值时,电磁触发装置会迅速动作,切断电路。
切断电路的方式有两种常见的方式:一种是切断相位线,即将电路的火线切断;另一种是切断零线,即将电路的零线切断。
切断电路后,电流无法继续流动,从而保护了人身安全和电器设备。
总结起来,漏保的工作原理可以归纳为检测漏电流、比较阈值、切断电路。
通过这一系列的步骤,漏保能够及时、有效地保护人身安全和电器设备。
在使用漏保时,需要根据实际情况合理设置阈值,并定期检查和维护漏保的工作状态,确保其正常运行。
保护装置试验报告一、试验目的本次保护装置试验的目的是为了验证保护装置的性能、功能和可靠性,确保其在电力系统中能够准确、迅速地动作,保障电力设备和系统的安全稳定运行。
二、试验对象本次试验的对象为_____型号的保护装置,该装置安装于_____变电站的_____间隔。
三、试验依据1、《继电保护和安全自动装置技术规程》(GB/T 14285-2006)2、《电力设备预防性试验规程》(DL/T 596-1996)3、保护装置的技术说明书和调试手册四、试验设备及仪器1、继电保护测试仪:型号_____,具备模拟各种故障类型和电气量的功能。
2、数字万用表:型号_____,用于测量电压、电流等电气参数。
3、示波器:型号_____,用于观察电气信号的波形。
五、试验项目及方法1、外观检查检查保护装置的外壳是否有损伤、变形。
检查显示屏、指示灯、按键等是否正常。
检查接线端子是否紧固,无松动现象。
2、绝缘电阻测试使用兆欧表对保护装置的交流回路、直流回路、开出回路、开入回路分别进行绝缘电阻测试。
测试结果应符合相关规程要求,一般不低于10MΩ。
3、电源检查测量保护装置的工作电源电压,应在允许范围内。
检查电源的纹波系数,应满足装置的技术要求。
4、交流量精度测试从继电保护测试仪给保护装置施加不同幅值和相位的交流电压、电流。
记录保护装置测量的电压、电流值,并与测试仪输出值进行比较,计算误差。
误差应在装置允许的精度范围内。
5、保护功能测试过流保护模拟不同程度的过流故障,检查保护装置的动作时间和动作值是否符合整定值。
零序保护施加零序电流,验证零序保护的动作特性。
距离保护模拟不同位置的短路故障,检验距离保护的动作范围和动作时间。
重合闸功能模拟线路故障跳闸后,检查重合闸是否能正确动作。
6、开出量检查通过保护装置的操作,检查其开出接点的通断情况。
使用万用表测量接点的电阻,判断其动作是否可靠。
7、开入量检查给保护装置的开入量端子施加不同的信号,检查装置是否能正确识别并显示。
漏电保护器测试方法漏电保护器(Residual Current Device,简称RCD)是一种用于保护电路和电器设备以及人身安全的重要电气保护装置。
通过检测和监测电流差异,一旦发现电流超过额定值,漏电保护器就会迅速中断电流,以防止电击事故的发生。
以下是关于漏电保护器测试方法的详细说明。
1. 环境准备在漏电保护器测试之前,需要确保测试环境安全可靠。
检查电路接线是否正确,并确保所有电器设备都处于关闭状态。
将测试设备连接到电路上,并确保电源供应稳定。
2. 注重安全在进行漏电保护器测试时,安全是首要考虑因素。
正确使用测试设备,并确保使用绝缘手套、护目镜和绝缘工具。
在测试过程中,尽量避免直接接触电路和裸露的导线。
3. 静态测试静态测试是漏电保护器的初始测试,用于确定其基本功能。
在静态测试中,先断开电路中的所有负载,仅将电源连接到漏电保护器上。
然后,通过按下漏电保护器上的测试按钮,观察是否触发断开电路的情况。
如果漏电保护器成功断开电路,则可以确定其基本功能正常。
4. 整定电流测试整定电流测试是确定漏电保护器额定动作电流的过程。
在进行整定电流测试之前,需要知道漏电保护器的额定动作电流值。
通过测试装置,将逐渐增加电流直至达到漏电保护器的额定动作电流。
在每个电流值处静待一段时间,观察漏电保护器是否触发断开电路,以验证其整定电流是否准确。
5. 动作时间测试动作时间测试是确保漏电保护器在额定动作电流下的响应时间符合要求。
通过测试装置,将电流逐渐增加并达到漏电保护器的额定动作电流,然后观察漏电保护器断开电路的时间。
通常,漏电保护器的动作时间应在0.1秒以内。
如果漏电保护器的动作时间超过0.1秒,需要进行维修或更换。
6. 脱扣电流测试脱扣电流测试用于确定漏电保护器的脱扣电流,即漏电保护器解除断开电路的电流阈值。
通过测试装置,逐渐增加电流并观察漏电保护器是否解除断开电路。
测试过程中记录所测试的电流值,以确定脱扣电流。
7. 示波器测试使用示波器测试漏电保护器,可以显示电流的波形和变化。
三级漏保动作特性综合检测装置的研究
发表时间:
2018-06-25T17:01:22.053Z 来源:《电力设备》2018年第3期 作者: 吴少雷1 冯玉1 胡跃云2 刘立帆3
[导读] 摘要:提出了一种三级漏保动作特性综合快速检测装置的设计方案,从软硬件两个方面做详细的说明和讨论,可半自动完成串接模
拟分级动作试验,并能在不停电的情况下,完成漏保的定期检测试验。
(1.国网安徽省电力有限公司电力科学研究院 安徽合肥 230000;2.国网安徽省电力有限公司 安徽合肥 230000;3合肥汇优科技有限
公司
安徽合肥 230000)
摘要:提出了一种三级漏保动作特性综合快速检测装置的设计方案,从软硬件两个方面做详细的说明和讨论,可半自动完成串接模拟
分级动作试验,并能在不停电的情况下,完成漏保的定期检测试验。
关键词:漏保;漏保;可控硅
0
引言
我国漏保(RCD)技术从上世纪末开始发展,经过几十年不断完善已逐步成熟。在低压电网,尤其是农村低压电网中漏保已广泛安装
应用,然而剩余电流动作保护器的状态特性检测一直是一个亟需解决的难题。为避免
RCD越级动作扩大停电范围,国网公司要求台区按照
三级漏保进行设置,相关标准对三级保护中每级保护的动作时间、不动作时间、动作值、不动作值均有较为严格的配合要求。在
GB13955
《剩余电流动作保护装置安装和运行》标准中
5.5款规定:“采用分级保护方式采用分级保护方式时,安装使用前应进行串接模拟分级动作试
验,保证其动作特性协调配合
”。然而目前市面上的漏保检测设备功能较为单一,只能对单台漏保进行离线检测,无法对RCD之间的保护配
合特性进行有效检测。
本文研究三级漏保动作特性综合快速检测技术,可实现串接模拟分级动作试验,快速检测三级漏保之间的动作协调配合特性。该装置
能保证
RCD选型与保护定值整定的合理性,避免错误的整定值或有故障的漏保抢动扩大停电范围的影响。
1
三相四线制供电系统的漏电保护电气原理
国内外目前广泛使用的是电流型漏电保护装置,图1是三相四线制供电系统的漏电保护电气原理图。图中TA为零序电流互感器,GF为
主开关,
TL为主开关GF的分励脱扣器线圈。在被保护电路工作正常、没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次
侧电流的相量和等于零。即
IL1+IL2+IL3+IN=0此时,TA二次侧不产生感应电动势,漏电保护装置不动作,系统保持正常供电。
图1 三相四线制供电系统的漏电保护电气原理图
当被保护电路产生漏电电流时,通过TA一次侧各相负荷电流的相量和不再等于零,即 IL1+IL2+IL3+IN≠0产生了剩余电流,TA二次侧
线圈就有感应电动势产生,此信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线
TL通电,驱动主开关GF自动跳
闸,迅速切断被保护电路的供电电源,从而实现保护。
2
三级漏保串接模拟分级动作试验
为了避免越级跳闸,三级漏保的动作值和分断时间是需要相互配合的,越靠近用户侧,动作值和分断时间就应该越小。为了验证三级
漏保之间的配合,本文设计了一种串接模拟试验装置。
硬件上有三路交流220V电压采样功能,分别连接到第一级、第二级、第三级漏保的出线侧,存在220V电压时,表示该级漏保为合闸状
态,反之为分闸状态。剩余电流注入到
N极,采用变压器将220V电压降到6V后,串接可调电阻和电流采样回路,并通过切换开关K控制剩
余电流的流向,当
K与上触点接通时,剩余电流不注入漏保,此时可调整可调电阻得到需要的剩余电流,调整完毕后,再让K与下触点接
通,将剩余电流注入到串接的三级漏保。剩余电流共注入三次,分别以第三级漏保、第二级漏保、第一级漏保的保护值作为设定值,三次
注入都应该是第三级漏保先动作,判断为试验通过,否则判断为试验失败。
图2 串接模拟试验原理图
图3串接模拟试验流程图
3
单台漏保不停电试验装置
按相关规程规定,漏保在实际使用时,需要定期按试验按钮进行试验,验证漏保是否能正常工作,确保用电安全。然而漏保试验时会
造成短暂停电,影响供电可靠性。为了解决用电安全和用电可靠性之间的这种矛盾,本文设计了一种不停电试验装置。
装置内部有4个大电流可控硅,四个可控硅同步导通或关闭,分别并联在ABCN四极的进线和出线之间,在漏保试验期间,装置不间断
检测漏保出线侧电压,发现漏保出线侧电压跌落后,判断为漏保分闸,在
10ms内导通4路可控硅,临时接管负载,达到近似不停电的效果。
可控硅接管后,实时测量
A相可控硅两端电压,在漏保分闸而可控硅导通时,能测量到可控硅的压降;当漏保合闸后,由于漏保内部的机械
触点导通压降低于可控硅,因此合闸后测量到的电压近似为
0,以此区分漏保是否已合闸。
在漏保非试验期间,可控硅保持关闭状态,即使检测到漏保分闸,可控硅也不导通,避免漏保因线路漏电、过载、短路等情况而分闸
时,可控硅导通影响用电安全和设备安全。
除了用于验证漏保试验功能是否正常,还可以结合图2右半部分剩余电流注入部分功能,产生指定幅值和持续时间的剩余电流,注入到
漏保中,在线验证漏保的动作特性是否在合格范围内。
图4 单台漏保不停电试验装置原理图
4
小结
本文设计的三级漏保动作特性综合快速检测装置通过检测漏保出线侧相线和零线之间的电压,检测漏保分闸、合闸的状态,可半自动
完成串接模拟分级动作试验,并能在不停电的情况下,进行漏保的试验,在漏保在线检测领域具有较好的应用前景和经济效益。
参考文献:
[1]
向珉江,范宪铭,张辉.居民小区漏电保护开关越级跳闸原因及对策分析[J].山东电力技术,2016,43(04):51-55.
[2] GB 13955.
剩余电流动作保护装置安装和运行[S].
[3] Q/GDW 11196-2014.
剩余电流动作保护器选型技术原则和检测技术规范[S].
