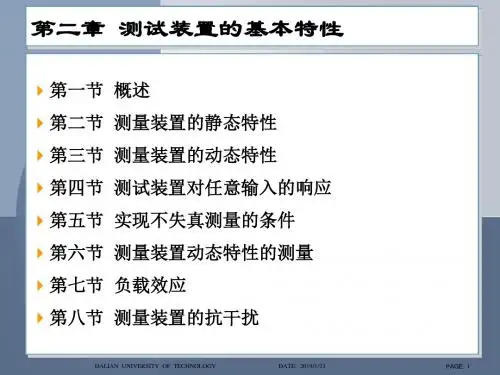

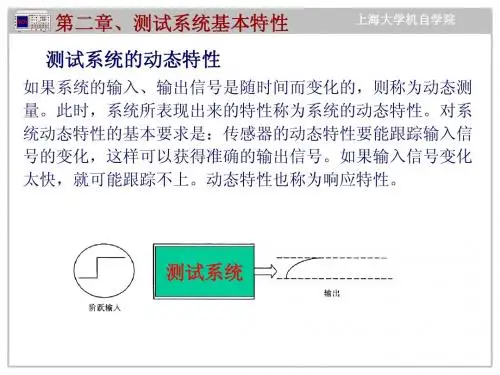

第二章 测试装置的基本特性一、知识要点及要求(1)了解测试装置的基本要求，掌握线性系统的主要性质；(2)掌握测试装置的静态特性，如线性度、灵敏度、回程误差和漂移等；(3)掌握测试装置的动态特性，如传递函数、频率响应函数、单位脉冲响应函数； (4)掌握一、二阶测试装置的动态特性及其测试。
二、重点内容及难点(一) 测试装置的基本要求1、测试装置又称为测试系统，既可指众多环节组成的复杂测试装置，也可指测试装置中的各组成环节。
2、测试装置的基本要求：(1)线性的，即输出与输入成线性关系。
但实际测试装置只能在一定工作范围和一定误差允许范围内满足该要求。
(2)定常的(时不变的)，即系统的传输特性是不随时间变化的。
但工程实际中，常把一些时变的线性系统当作时不变的线性系统。
3、线性系统的主要性质 (1)叠加原理：若)()()()(2211t y t x t y t x −→−−→−，则)()()()(2121t y t y t x t x ±−→−±(2)频率保持性：若输入为某一频率的简谐信号，则系统的稳态输出也是同频率的简谐信号。
*符合叠加原理和频率保持性，在测试工作中具有十分重要的作用。
因为，在第一章中已经指出，信号的频域函数实际上是用信号的各频率成分的叠加来描述的。
所以，根据叠加原理和频率保持性这两个性质，在研究复杂输入信号所引起的输出时，就可以转换到频域中去研究。
(二)不失真测试的条件 1、静态不失真条件在静态测量时，理想的定常线性系统Sx x a b y ==0，S 为灵敏度。
2、动态不失真条件在动态测量时，理想的定常线性系统)()(00t t x A t y -=，A 0为灵敏度，t 0为时间延迟。
(三)测试装置的静态特性静态特性：就是在静态测量时描述实际测试装置与理想定常线性系统的接近程度。
(1)线性度：指测试装置输出与输入之间保持线性比例关系的程度。
(2)灵敏度：指测试装置输出与输入之间的比例因子，即测试装置对输入量变化的反应能力。
机械工程测试技术基础复习考试分值分布：选择（7X2分）、填空（10X2分）、名词解释（4X4分）、分析叙述（2X8分）、计算（2X12分）、论述（1X10分）绪论 什么是测试？测试系统的构成及各组成部分？（见试卷）第一章：信号及其描述1. 信号的分类:确定性信号与随机信号（能用确切数学式表达的信号称为确定性信号，不能用确切数学式表达的称为随机信号）、连续信号和离散信号、能量信号和功率信号。
2. 周期信号的频谱特点：①周期信号的频谱是离散的（离散性）②每条谱线只出现在基波频率的整倍数上，基波频率是诸分量频率的公约数（谐波性）③各频率分量的谱线高度表示该谐波的幅值或相位角。
工程中常见的周期信号，其基波幅值总的趋势是随谐波次数的增高而减小的（收敛性）3. 矩形窗函数频谱4. 傅里叶变换的主要性质第二章：测试装置的基本特性（1、2、3、4、5、6为测量装置的静态特性 名词解释题来源）1. 线性度：指测量装置输入、输出之间的关系与理想比例关系（即理想直线关系）的偏离程度2. 灵敏度：单位输入变化所引起的输出的变化，通常使用理想直线的斜率做测量装置的灵敏度3. 回程落差也称为迟滞，是描述测试装置同输入变化方向有关的输出特性4. 分辨力：引起测试装置的输出值产生一个可察觉变化的最小输出量（被测量）变化值5. 零点漂移是测试装置的输出零点偏移原始零点的距离，是随时间缓慢变化的量6. 灵敏度漂移是由于材料的变化所引起的输入与输出关系（斜率）的变化7. 动态特性的数学描述的三种函数：传递函数、频率响应函数、脉冲响应函数传递函数H (S):测试装置动态特性的复数域描述，它包含了装置对输入的瞬态和稳态响应的全部信息 频率响应函数H (w)：测试装置动态特性的频率域描述，它包含了系统对输入的稳态响应信息脉冲响应函数h (t): 测试装置动态特性的时域描述，它包含了系统对输入的瞬态响应信息 h (t)与H (S)是一对拉普拉斯变换对；h (t)与H (w)是一对傅里叶变换对。
机械工程测试技术基础习题解答教材：机械工程测试技术基础，熊诗波 黄长艺主编，机械工业出版社，2006年9月第3版第二次印刷。
绪 论0-1 叙述我国法定计量单位的基本内容。
解答：教材P4~5，二、法定计量单位。
0-2 如何保证量值的准确和一致？ 解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定） 1、对计量单位做出严格的定义； 2、有保存、复现和传递单位的一整套制度和设备； 3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。
3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。
0-3 何谓测量误差？通常测量误差是如何分类表示的？ 解答：（教材P8~10，八、测量误差）0-4 请将下列诸测量结果中的绝对误差改写为相对误差。
①1.0182544V±7.8μV ②(25.04894±0.00003)g ③(5.482±0.026)g/cm 2 解答： ①-667.810/1.01825447.6601682/10±⨯≈±②60.00003/25.04894 1.197655/10±≈±③0.026/5.482 4.743±≈‰ 0-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？ 解答： (1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。
(2)要点：见教材P11。
0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0.5级电压表和量程为30V 的1.5级电压表分别测量25V 电压，请问哪一个测量准确度高？ 解答： (1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而 引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。

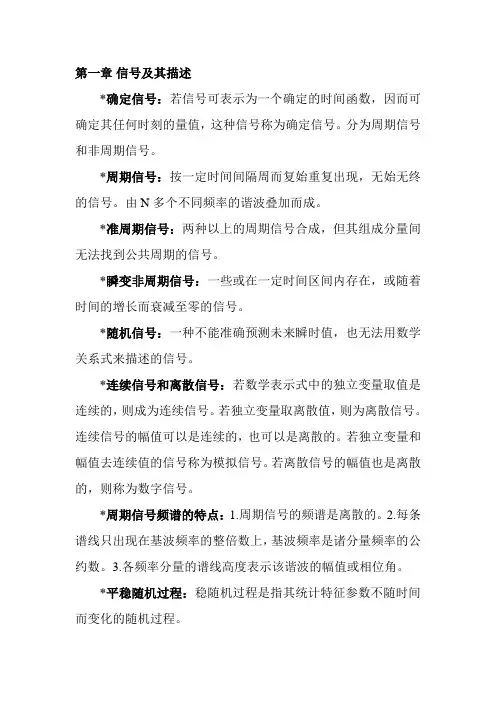

第一章信号及其描述*确定信号：若信号可表示为一个确定的时间函数，因而可确定其任何时刻的量值，这种信号称为确定信号。
分为周期信号和非周期信号。
*周期信号：按一定时间间隔周而复始重复出现，无始无终的信号。
由N多个不同频率的谐波叠加而成。
*准周期信号：两种以上的周期信号合成，但其组成分量间无法找到公共周期的信号。
*瞬变非周期信号：一些或在一定时间区间内存在，或随着时间的增长而衰减至零的信号。
*随机信号：一种不能准确预测未来瞬时值，也无法用数学关系式来描述的信号。
*连续信号和离散信号：若数学表示式中的独立变量取值是连续的，则成为连续信号。
若独立变量取离散值，则为离散信号。
连续信号的幅值可以是连续的，也可以是离散的。
若独立变量和幅值去连续值的信号称为模拟信号。
若离散信号的幅值也是离散的，则称为数字信号。
*周期信号频谱的特点：1.周期信号的频谱是离散的。
2.每条谱线只出现在基波频率的整倍数上，基波频率是诸分量频率的公约数。
3.各频率分量的谱线高度表示该谐波的幅值或相位角。
*平稳随机过程：稳随机过程是指其统计特征参数不随时间而变化的随机过程。
第二章测试装置的基本特性*分辨力：引起测量装置的输出值产生一个可觉察变化的最小输入量（被测量）变化值称为分辨力。
*灵敏度：当装置的输入x有增量Δx变化时，相应的输出y 有增量Δy变化，把Δy与Δx的比值定义为灵敏度。
*线性度：实际特性曲线与参考直线偏离的程度称为线性度。
*线性系统的特性：线性叠加性，频率保持性。
*回程误差：在整个测量范围内，最大的差值h称为回程误差。
*最佳阻尼比：0.6-0.8。
对二阶系统，当ξ=0.70时，在0~0.58Wn的频率范围内，幅频特性的变化不超过5%，同时相频特性也接近于直线，因而产生的相位失真也很小。
*负载效应：某装置由于后接另一装置而产生的种种现象称为负载效应。
*减轻负载效应的措施：1.提高后续环节的输入阻抗。
2.在原来两个相联接的环节中，插入高输入阻抗，低输出阻抗的放大器。
机械工程测试技术基础知识点第一章绪论1. 测试技术是测量和试验技术的统称。
2. 工程测量可分为静态测量和动态测量。
3. 测量过程的四要素分别是被测对象、计量单位、测量方法和测量误差。
4. 基准是用来保存、复现计量单位的计量器具5. 基准通常分为国家基准、副基准和工作基准三种等级。
6. 测量方法包括直接测量、间接测量、组合测量。
7. 测量结果与被测量真值之差称为测量误差。
8. 误差的分类:系统误差、随机误差、粗大误差。
第二章信号及其描述1. 由多个乃至无穷多个不同频率的简单周期信号叠加而成，叠加后存在公共周期的信号称为一般周期信号。
2. 周期信号的频谱是离散的，而非周期信号的频谱是连续的。
1．信号的时域描述，以时间为独立变量。
4．两个信号在时域中的卷积对应于频域中这两个信号的傅里叶变换的乘积。
5信息传输的载体是信号。
6一个信息，有多个与其对应的信号；一个信号，包含许多信息。
7从信号描述上：确定性信号与非确定性信号。
8从信号幅值和能量：能量信号与功率信号。
9从分析域：时域信号与频域信号。
10从连续性：连续时间信号与离散时间信号。
11从可实现性：物理可实现信号与物理不可实现信号。
12可以用明确数学关系式描述的信号称为确定性信号。
13不能用数学关系式描述的信号称为随机信号。
14周期信号。
按一定时间间隔周而复始出现的信号15一般周期信号:由多个乃至无穷多个不同频率的简单周期信号叠加而成，叠加后存在公共周期的信号。
16准周期信号:由多个简单周期信号合成，但其组成分量间无法找到公共周期。
或多个周期信号中至少有一对频率比不是有理数。
17瞬态信号（瞬变非周期信号）:在一定时间区间内存在，或随着时间的增加而幅值衰减至零的信号。
18非确定性信号：不能用数学式描述，其幅值、相位变化不可预知，所描述物理现象是一种随机过程。
19一般持续时间无限的信号都属于功率信号。
20一般持续时间有限的瞬态信号是能量信号（可以理解成能量衰减的过程）。
第二章 测试装置的基本特性2-5 想用一个一阶系统做100Hz 正弦信号的测量，如要求限制振幅误差在5%以内，那么时间常数应取多少？若用该系统测量50Hz 正弦信号，问此时的振幅误差和相角差是多少？ 解：设该一阶系统的频响函数为1()1H j ωτω=+，τ是时间常数则 21()1()A ωτω=+稳态响应相对幅值误差21()1100%1100%1(2)A f δωπτ⎛⎫⎪=-⨯=-⨯ ⎪+⎝⎭令δ≤5%，f =100Hz ，解得τ≤523μs 。
如果f =50Hz ，则 相对幅值误差：262111100%1100% 1.3%1(2)1(25231050)f δπτπ-⎛⎫⎛⎫⎪ ⎪=-⨯=-⨯≈ ⎪ ⎪++⨯⨯⨯⎝⎭⎝⎭相角差：6()arctan(2)arctan(25231050)9.33f ϕωπτπ-=-=-⨯⨯⨯≈-︒2-6 试说明二阶装置阻尼比ζ多采用0.6~0.8的原因。
解答：从不失真条件出发分析。
ζ在0.707左右时，幅频特性近似常数的频率范围最宽，而相频特性曲线最接近直线。
2-9 试求传递函数分别为1.5/(3.5s + 0.5)和41ωn 2/(s 2 + 1.4ωn s + ωn 2)的两环节串联后组成的系统的总灵敏度（不考虑负载效应）。
解：11 1.53() 3.50.57171K H s s s s ===+++，即静态灵敏度K 1=32222222241() 1.4 1.4n n n n n nK H s s s s s ωωωωωω==++++，即静态灵敏度K 2=41 因为两者串联无负载效应，所以总静态灵敏度K = K 1 ⨯ K 2 = 3 ⨯ 41 = 1232-10 设某力传感器可作为二阶振荡系统处理。
已知传感器的固有频率为800Hz ，阻尼比ζ=0.14，问使用该传感器作频率为400Hz 的正弦力测试时，其幅值比A (ω)和相角差ϕ(ω)各为多少？若该装置的阻尼比改为ζ=0.7，问A (ω)和ϕ(ω)又将如何变化？解：设222()2n n nH s s ωωζωω=++，则2221()12n n A ωωωζωω=⎡⎤⎛⎫⎛⎫⎢⎥-+ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦，22()arctan1nn ωζωϕωωω=-⎛⎫- ⎪⎝⎭，即2221()12n n A f f f f f ζ=⎡⎤⎛⎫⎛⎫⎢⎥-+ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦，22()arctan1nn f f f f f ζϕ=-⎛⎫- ⎪⎝⎭将f n = 800Hz ，ζ = 0.14，f = 400Hz ，代入上面的式子得到A (400) ≈ 1.31，ϕ(400) ≈ −10.57︒如果ζ = 0.7，则A (400) ≈ 0.975，ϕ(400) ≈ −43.03︒第三章 常用传感器与敏感元件3-3 电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。
机械工程测试技术基础习题解答教材：机械工程测试技术基础，熊诗波 黄长艺主编，机械工业出版社，2006年9月第3版第二次印刷。
绪 论0-1 叙述我国法定计量单位的基本内容。
解答：教材P4~5，二、法定计量单位。
0-2 如何保证量值的准确和一致？ 解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定） 1、对计量单位做出严格的定义； 2、有保存、复现和传递单位的一整套制度和设备； 3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。
3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。
0-3 何谓测量误差？通常测量误差是如何分类表示的？ 解答：（教材P8~10，八、测量误差）0-4 请将下列诸测量结果中的绝对误差改写为相对误差。
①1.0182544V±7.8μV ②(25.04894±0.00003)g ③(5.482±0.026)g/cm 2 解答： ①-667.810/1.01825447.6601682/10±⨯≈±②60.00003/25.04894 1.197655/10±≈±③0.026/5.482 4.743±≈‰ 0-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？ 解答： (1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。
(2)要点：见教材P11。
0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0.5级电压表和量程为30V 的1.5级电压表分别测量25V 电压，请问哪一个测量准确度高？ 解答： (1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而 引用误差=绝对误差/引用值其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。
第一章 信号及其描述〔一〕填空题1、 测试的根本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。
这些物理量就是 信号 ，其中目前应用最广泛的是电信号。
2、 信号的时域描述，以 时间t 为独立变量；而信号的频域描述，以 频率f 为独立变量。
3、 周期信号的频谱具有三个特点： 离散性 ， 谐波性 ， 收敛性 。
4、 非周期信号包括 准周期 信号与 瞬态非周期 信号。
5、 描述随机信号的时域特征参数有 均值 、 均方值 、 方差 。
6、 对信号的双边谱而言，实频谱〔幅频谱〕总是 偶 对称，虚频谱〔相频谱〕总是 奇 对称。
〔二〕判断对错题〔用√或×表示〕1、 各态历经随机过程一定是平稳随机过程。
〔 Y 〕2、 信号的时域描述与频域描述包含一样的信息量。
〔 Y 〕3、 非周期信号的频谱一定是连续的。
〔 X 〕4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。
〔 X 〕5、 随机信号的频域描述为功率谱。
〔 Y 〕〔三〕简答与计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|与均方根值x rms 。
2、 求正弦信号)sin()(0ϕω+=t x t x 的均值x μ，均方值2x ψ，与概率密度函数p(x)。
3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。
4、 求被截断的余弦函数⎩⎨⎧≥<=T t T t t t x ||0||cos )(0ω的傅立叶变换。
5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x at ω的频谱。
第二章 测试装置的根本特性〔一〕填空题1、 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin )(t t x =，那么输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。
2、 试求传递函数分别为5.05.35.1+s 与2224.141n n ns s ωωω++的两个环节串联后组成的系统的总灵敏度。
《机械工程测试技术基础》知识点总结1. 测试是测量与试验的概括，是人们借助于一定的装置，获取被测对象有相关信息的过程。
测试工作的目的是为了最大限度地不失真获取关于被测对象的有用信息。
分为：静态测试，被测量（参数）不随时间变化或随时间缓慢变化。
动态测试，被测量（参数）随时间（快速）变化。
2. 基本的测试系统由传感器、信号调理装置、显示记录装置三部分组成。
传感器：感受被测量的变化并将其转换成为某种易于处理的形式，通常为电量（电压、电流、电荷）或电参数（电阻、电感、电容）。
信号调理装置：对传感器的输出做进一步处理（转换、放大、调制与解调、滤波、非线性校正等），以便于显示、记录、分析与处理等。
显示记录装置对传感器获取并经过各种调理后的测试信号进行显示、记录、存储，某些显示记录装置还可对信号进行分析、处理、数据通讯等。
3. 测试技术的主要应用：1. 产品的质量检测 2.作为闭环测控系统的核心 3. 过程与设备的工况监测4. 工程实验分析。
4. 测试技术是信息技术的重要组成部分，它所研究的内容是信息的提取与处理的理论、方法和技术。
现代科学技术的三大支柱：能源技术材料技术信息技术。
信息技术的三个方面：计算机技术、传感技术、通信技术。
5. 测试技术的发展趋势： (1) 1. 传感技术的迅速发展智能化、可移动化、微型化、集成化、多样化。
（2）测试电路设计与制造技术的改进（3）计算机辅助测试技术应用的普及（4）极端条件下测试技术的研究。
6. 信息：既不是物质也不具有能量，存在于某种形式的载体上。
事物运动状态和运动方式的反映。
信号：通常是物理、可测的（如电信号、光信号等），通过对信号进行测试、分析，可从信号中提取出有用的信息。
信息的载体。
噪声：由测试装置本身内部产生的无用部分称为噪声，信号中除有用信息之外的部分。
（1）信息和干扰是相对的。
（2）同一信号可以反映不同的信息，同一信息可以通过不同的信号来承载。
7.测试工作的实质（目的任务）：通过传感器获取与被测参量相对应的测试信号，利用信号调理装置以及计算机分析处理技术，最大限度地排除信号中的各种干扰、噪声，最终不失真地获得关于被测对象的有关信息。
