铜包铝漆包线包铝漆包线是采用铜包铝材料作内导体的新型电磁线，其特性介于铜铝之间，结合了铜的优良导电性和铝的重量轻的优点。
铜包铝漆包线特点：1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍；阻值相同时，铜包铝线重量约为纯铜线的1/2。
2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理；同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能；3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5，对降低线圈的重量十分有效；使用神州铜包铝线替代铜线，至少可节省30%以上的成本。
铜包铝漆包线现有应用领域：1、高频变压器、普通变压器；2、电感，电磁线圈；3、电机，包括家用电机、各种微型电机以及压缩机等环境要求较高的电机；4、用于音响线圈、光驱的特殊电磁线；5、显示器偏转线圈用电磁线；6、消磁线圈用电磁线；铜包铝线项目投资分析书一、铜包铝线双金属线材项目开发的背景美国（COPPERWELD）公司90年代初期就已经开始生产铜包铝线和铜包钢线，并在美国的电话、电视、电子行业广泛应用。
它是近几年来快速发展起来的新型合成的双金属线材，它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。
近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量，降低成本，和国际技术接轨，已经采用铜包铝线作为CATV同轴电缆的更新换代产品。
年用量大大提高，目前国内铜包铝线的生产远远不能满足市场需要。
所以开发铜包铝线的生产是一个很好的项目。
二、项目技术特点和发展趋势：铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，使该线材成为一种高性能的双金属线材，其铜的厚度大约是在最小半经的3.5%。
其导电率大约是铜线的62.9% 。
而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。
此外铜包铝由于其重量轻可允许使用密度较低，重量较轻的绝缘材料，从而可减少电视信号的衰减。
3.1.2 测量漆包线：测量工具；微米干分尺，精确度O.002mm ；酒精灯；抹布；打火机。
漆包圆线，导体直径d<0.100mm时，测力0.1-1.0N；导体直径d≥0．100mm测力I-8N。
漆包扁线测力4-8N。
①.测量外形尺寸（外经）D：即导体涂上一层绝缘漆膜后所测得的直径。
对于圆线，当导体标称直径d≤0．200mm时，在相距各1m的3个位置，各测量一次外径，记录3个测量值，取其平均值作为外径。
当导体标称直径再穿过保护桶上方的两个瓷嘴穿过线架前方的多孔瓷嘴，套上若干个白色套管，数目约为当天所需加工的定子铁心个数乘以9再加上1。
1. 目的为了严格控制漆包线来料质量，规范漆包线检验规范检验标准，为该产品的验收工作提供指导依据。
2. 适用范围本规范适用于公司漆包线来料的检验验收。
3. 引用标准GB6190 漆包圆绕组线GB4074.2 漆包线实验方法（尺寸测量）GB4074.11 漆包线实验方法（热冲击实验。
圆线）GB4074.17 漆包线实验方法（击穿电压实验。
圆线）4. 技术要求4.1漆包圆线应符合GB6190的规定和本公司研发部产品规格书要求4.2 导体不圆度（导体标称直径0.063mm以上）任一点上最小直径和最大直径差应不大于表1和表2中导体公差栏的值。
4.3 最小漆膜厚度和最小自粘层厚度（导体标称直径0.063mm以上）4.3.1 非自粘性漆包线最小漆膜厚度应不小于表1的规定值。
4.3.2 自粘性漆包线包括自粘层厚度在内的最小漆膜厚度应不小于表2的规定值。
4.4 最大外径4.4.1 非自粘性漆包线最大外径应不超过表1的规定值。
4.4.2 自粘性漆包线最大外径应不超过表2的规定值。
4.5 电阻不用直径的导线电阻值应如表3所示。
表3 不同直径导线的电阻值4.6.耐压试验5000V，1min的耐压试验，其耐压泄漏≤1mA。
4.7 盐水弯曲针孔实验常态下的漆包线盐水弯曲针孔实验是将试样折成正方形，检查漆包线漆膜的连续性和附着性。

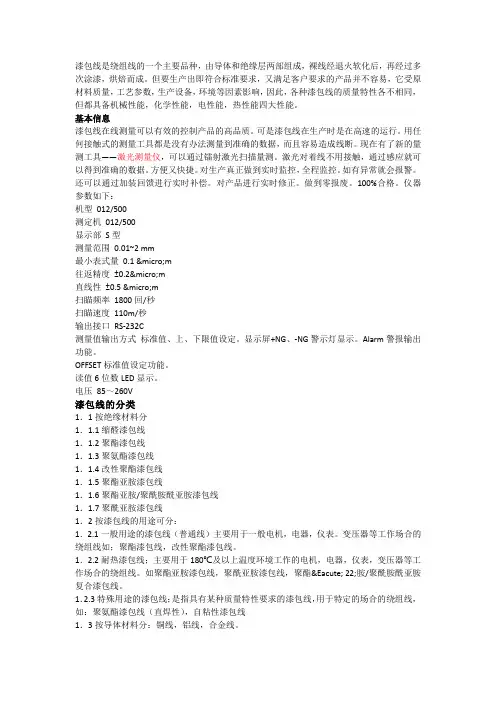

漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
基本信息漆包线在线测量可以有效的控制产品的高品质。
可是漆包线在生产时是在高速的运行。
用任何接触式的测量工具都是没有办法测量到准确的数据，而且容易造成线断。
现在有了新的量测工具——激光测量仪，可以通过镭射激光扫描量测。
激光对着线不用接触，通过感应就可以得到准确的数据。
方便又快捷。
对生产真正做到实时监控，全程监控。
如有异常就会报警。
还可以通过加装回馈进行实时补偿。
对产品进行实时修正。
做到零报废。
100%合格。
仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表式量0.1 µm往返精度±0.2µm直线性±0.5 µm扫瞄频率1800回/秒扫瞄速度110m/秒输出接口RS-232C测量值输出方式标准值、上、下限值设定。
显示屏+NG、-NG警示灯显示。
Alarm警报输出功能。
OFFSET标准值设定功能。
读值6位数LED显示。
电压85～260V漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。
1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。
漆包线200级标识
漆包线的200级标识代表该漆包线可以在200摄氏度的温度下长期使用。
漆包线是一种电线，其内部是金属丝，外部涂有多层绝缘漆。
这种电线主要用于电机等电气设备中。
漆包线的耐温等级是衡量其耐高温性能的一个重要参数，通常以温度级别来表示。
常见的耐温等级有130级、155级、180级，而能够达到200级的漆包线属于耐高温类型，能够在更高的温度环境下保持稳定的绝缘性能。
在技术规范中，200级耐电晕复合漆包铜圆线的技术要求包括绝缘耐热等级在200级以上，适合于变频电机等应用场合。
例如，标称直径为1.6mm，漆膜厚度为2级漆膜的铜圆线，其表示方法可能为：Q(ZY/XY)BP。
此外，对于漆包线的具体尺寸和质量标准，会有一定的测量和计算方法来确保其符合要求。
例如，通过测量外径、导体直径、偏差、f值（漆膜厚度的均匀性）等参数来判断漆包线是否合格。
200级的漆包线具有较高的耐温性能，适用于需要长时间在高温环境下工作的电机和其他电气设备。
在选择漆包线时，应根据具体的应用需求和设备的工作条件来确定合适的耐温等级。
同时，还需要关注漆包线的其他性能指标，如电绝缘性能、机械强度等，以确保其能够满足特定用途的要求。
铜包铝漆包线包铝漆包线是采用铜包铝材料作内导体的新型电磁线，其特性介于铜铝之间，结合了铜的优良导电性和铝的重量轻的优点。
铜包铝漆包线特点：1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍；阻值相同时，铜包铝线重量约为纯铜线的1/2。
2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理；同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能；3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5，对降低线圈的重量十分有效；使用神州铜包铝线替代铜线，至少可节省30%以上的成本。
铜包铝漆包线现有应用领域：1、高频变压器、普通变压器；2、电感，电磁线圈；3、电机，包括家用电机、各种微型电机以及压缩机等环境要求较高的电机；4、用于音响线圈、光驱的特殊电磁线；5、显示器偏转线圈用电磁线；6、消磁线圈用电磁线；铜包铝线项目投资分析书一、铜包铝线双金属线材项目开发的背景美国（COPPERWELD）公司90年代初期就已经开始生产铜包铝线和铜包钢线，并在美国的电话、电视、电子行业广泛应用。
它是近几年来快速发展起来的新型合成的双金属线材，它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。
近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量，降低成本，和国际技术接轨，已经采用铜包铝线作为CATV同轴电缆的更新换代产品。
年用量大大提高，目前国内铜包铝线的生产远远不能满足市场需要。
所以开发铜包铝线的生产是一个很好的项目。
二、项目技术特点和发展趋势：铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，使该线材成为一种高性能的双金属线材，其铜的厚度大约是在最小半经的3.5%。
其导电率大约是铜线的62.9% 。
而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。
此外铜包铝由于其重量轻可允许使用密度较低，重量较轻的绝缘材料，从而可减少电视信号的衰减。
漆包线之检验项目如下，但经买卖双方协议，可省略若干检验项目，如无特别指定应在常温下（15~35℃，湿度45～75%）行之。
(1) 外观检查(6)绝缘破坏试验(11)耐溶剂性试验(2) 尺寸检查(7)可绕性试验(12) 耐软化试验(3) 导体电阻试验（8）密着性试验（13）粘合性试验(4) 伸长试验(9)直焊性试验(5) 针孔试验(10)耐热冲击试验5.1 外观检查(1)无伤痕(3)于常温下不互黏(2)表面光泽、颜色正当、光泽均匀(4)于常温下不易用指甲剥脱漆膜5.2尺寸检查用1/1000mm精度以上之测微计测定,完成外径、截取长度约30cm之试料,导体直径及漆膜厚度之测定,依下列之规定:测定完成外径后,用酒精灯或其它不浸蚀铜线之溶剂,将漆膜除掉,测定其导体直径,两值之差即为其漆膜厚度,测定完成外径或导体直径时,应在导体轴之垂直同一平面上,隔相同角度之两处以上之不同位置测定其直径,取各部份数值之平均值。
各测定值符合6.技术参数表。
5.3 导体电阻试验以DIGITAL LOW OHMMETER测定试料之电阻,并算出温度20℃(标准温度20℃)时,线长1m之电阻值,须符合6.技术参数表之规定。
表一:导体电阻温度换算系数表温度(t)℃系数(dt) 温度(t)℃系数(dt) 温度(t)℃系数(dt)0 1.085 12 1.033 24 0.9851 1.081 13 1.028 25 0.9812 1.076 14 1.024 26 0.9773 1.072 15 1.020 27 0.9734 1.067 16 1.016 28 0.9705 1.063 17 1.012 29 0.9666 1.058 18 1.008 30 0.9627 1.054 19 1.004 31 0.9598 1.050 20 1.000 32 0.9559 1.045 21 0.996 33 0.95110 1.041 22 0.992 34 0.94811 1.037 23 0.989 35 0.9445.6 绝缘破坏试验从同一轴上取五根长约30cm的直线状试样,除去度样两端的漆膜，安装在如图一所示的装置上。

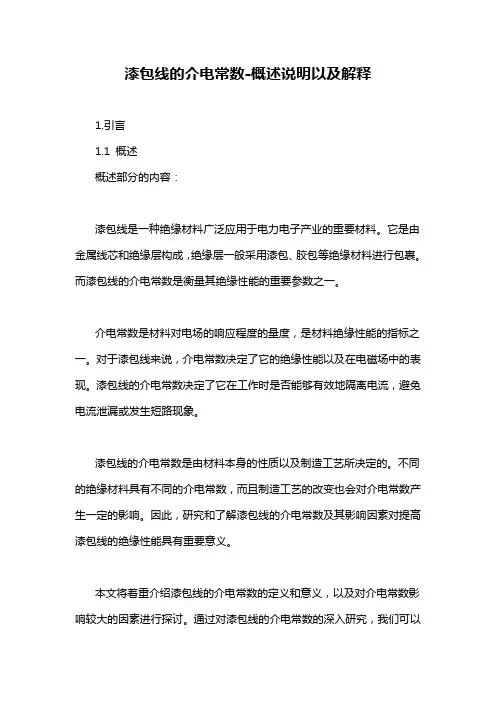

漆包线的介电常数-概述说明以及解释1.引言1.1 概述概述部分的内容：漆包线是一种绝缘材料广泛应用于电力电子产业的重要材料。
它是由金属线芯和绝缘层构成，绝缘层一般采用漆包、胶包等绝缘材料进行包裹。
而漆包线的介电常数是衡量其绝缘性能的重要参数之一。
介电常数是材料对电场的响应程度的量度，是材料绝缘性能的指标之一。
对于漆包线来说，介电常数决定了它的绝缘性能以及在电磁场中的表现。
漆包线的介电常数决定了它在工作时是否能够有效地隔离电流，避免电流泄漏或发生短路现象。
漆包线的介电常数是由材料本身的性质以及制造工艺所决定的。
不同的绝缘材料具有不同的介电常数，而且制造工艺的改变也会对介电常数产生一定的影响。
因此，研究和了解漆包线的介电常数及其影响因素对提高漆包线的绝缘性能具有重要意义。
本文将着重介绍漆包线的介电常数的定义和意义，以及对介电常数影响较大的因素进行探讨。
通过对漆包线的介电常数的深入研究，我们可以更好地了解漆包线的绝缘性能，为漆包线的设计和应用提供一定的理论参考和技术支持。
文章还将总结漆包线的介电常数特性，并探讨其在电力电子产业中的应用和发展的意义。
通过本文的阐述，希望能够增进对漆包线绝缘性能的认识，推动漆包线技术的进步与发展。
1.2 文章结构本文将分为以下几个部分来讨论漆包线的介电常数及其相关问题。
第一部分是引言部分，其中会概述本文的主要内容和研究目的，为读者提供一个整体的了解。
第二部分是正文部分，主要分为两个子部分，分别讨论漆包线的介电常数的定义和意义，以及影响漆包线介电常数的因素。
在介电常数定义和意义部分，将对漆包线介电常数的基本概念进行阐述，并探讨介电常数在漆包线中的重要作用，以及其与漆包线性能的关系。
在影响漆包线介电常数的因素部分，将详细探讨影响漆包线介电常数的诸多因素，包括材料的选择、工艺的影响等。
通过对这些因素的研究，可以有效地提高漆包线的介电性能。
第三部分是结论部分，主要分为两个小节，分别总结漆包线的介电常数的特性和讨论漆包线的应用和发展的意义。
1．目的：规范流程，指导工作。
2．适用范围：本规程适用于500V以下交流电机，圆线绕组的绕线操作工艺。
3．主要内容：3.1 领料3.1.1 注意技术部下发的定子线圈图纸，根据其下方表格的线规一栏中所示线径和右下角标题栏中的材料类别，向仓库领取相应的漆包线。
常用的漆包线类型为QZ-2。
例如：按图纸中的重量向仓库领取裸导体直径为0.85mm、热级为130的改性聚酯漆包铜圆线。
漆包线常用代号说明：3.1.2 测量漆包线：测量工具；微米干分尺，精确度O.002mm ；酒精灯；抹布；打火机。
漆包圆线，导体直径d<0.100mm时，测力0.1-1.0N；导体直径d≥0．100mm测力I-8N。
漆包扁线测力4-8N。
①.测量外形尺寸（外经）D：即导体涂上一层绝缘漆膜后所测得的直径。
对于圆线，当导体标称直径d≤0．200mm时，在相距各1m的3个位置，各测量一次外径，记录3个测量值，取其平均值作为外径。
当导体标称直径d>0．200mm时，相距1m的两个位置上，每个位置沿线周均分测量3次外径，记录6个测量值，取其平均值作为外径。
对于扁线，在相距各100mm的3个位置上各测量宽边和窄边尺寸1次，取再穿过保护桶上方的两个瓷嘴穿过线架前方的多孔瓷嘴，套上若干个白色套管，数目约为当天所需加工的定子铁心个数乘以9再加上1。
根据定子铁心的型号和规格，如：B5、B7、F4等等，以及定子铁心长度，来选择相例如：加工2个如下要求的定子铁心按：“R”→“0”“1”“0”“0”“9”“6”→“R”→“0”“2”“0”“0”“9”“6”→“R”→“0”“3”“0”“0”“9”“6”→……→“R”→“7”“2”“0”“0”“9”“6”→“B”“R”→“START”注意：如果需加工此定子铁心的数目超过2个时，比如说上面这个例子改为加工4个定子铁心，即AA=144圈，由于AA max= 99圈，则剩余的45圈必须要进行第二次设置，输入则改为：“R”→“0”“1”“0”“0”“9”“6”→“R”→“0”“2”“0”“0”“9”“6”→“R”→“0”“3”“0”“0”“9”“6”→……→“R”→“9”“9”“0”“0”“9”“6”→“B”“R”→“START”，绕完这99圈后，再接着绕需要的45圈线，重新再设置：“R”→“0”“1”“0”“0”“9”“6”→“R”→“0”“2”“0”“0”“9”“6”→“R”→“0”“3”“0”“0”“9”“6”→……→“R”→“4”“5”“0”“0”“9”“6”→“B”“R”→“START”最终一共完成4台电机所需的线圈数，共144圈线。
1．目的：规范流程，指导工作。
2．适用范围：本规程适用于500V以下交流电机，圆线绕组的绕线操作工艺。
3．主要内容：3.1 领料3.1.1 注意技术部下发的定子线圈图纸，根据其下方表格的线规一栏中所示线径和右下角标题栏中的材料类别，向仓库领取相应的漆包线。
常用的漆包线类型为QZ-2。
例如：按图纸中的重量向仓库领取裸导体直径为0.85mm、热级为130的改性聚酯漆包铜圆线。
漆包线常用代号说明：3.1.2 测量漆包线：测量工具；微米干分尺，精确度O.002mm ；酒精灯；抹布；打火机。
漆包圆线，导体直径d<0.100mm时，测力0.1-1.0N；导体直径d≥0．100mm测力I-8N。
漆包扁线测力4-8N。
①.测量外形尺寸（外经）D：即导体涂上一层绝缘漆膜后所测得的直径。
对于圆线，当导体标称直径d≤0．200mm时，在相距各1m的3个位置，各测量一次外径，记录3个测量值，取其平均值作为外径。
当导体标称直径d>0．200mm时，相距1m的两个位置上，每个位置沿线周均分测量3次外径，记录6个测量值，取其平均值作为外径。
对于扁线，在相距各100mm的3个位置上各测量宽边和窄边尺寸1次，取再穿过保护桶上方的两个瓷嘴穿过线架前方的多孔瓷嘴，套上若干个白色套管，数目约为当天所需加工的定子铁心个数乘以9再加上1。
根据定子铁心的型号和规格，如：B5、B7、F4等等，以及定子铁心长度，来选择相例如：加工2个如下要求的定子铁心按：“R”→“0”“1”“0”“0”“9”“6”→“R”→“0”“2”“0”“0”“9”“6”→“R”→“0”“3”“0”“0”“9”“6”→……→“R”→“7”“2”“0”“0”“9”“6”→“B”“R”→“START”注意：如果需加工此定子铁心的数目超过2个时，比如说上面这个例子改为加工4个定子铁心，即AA=144圈，由于AA max= 99圈，则剩余的45圈必须要进行第二次设置，输入则改为：“R”→“0”“1”“0”“0”“9”“6”→“R”→“0”“2”“0”“0”“9”“6”→“R”→“0”“3”“0”“0”“9”“6”→……→“R”→“9”“9”“0”“0”“9”“6”→“B”“R”→“START”，绕完这99圈后，再接着绕需要的45圈线，重新再设置：“R”→“0”“1”“0”“0”“9”“6”→“R”→“0”“2”“0”“0”“9”“6”→“R”→“0”“3”“0”“0”“9”“6”→……→“R”→“4”“5”“0”“0”“9”“6”→“B”“R”→“START”最终一共完成4台电机所需的线圈数，共144圈线。
电线电缆免费求职快速上班一步到位漆包线在线测量仪漆包线在线测量可以有效的控制产品的高品质。
可是漆包线在生产时是在高速的运行。
用任何接触的测量工具都是没有办法测量到准确的数据。
而且容易造成线断。
现在有了新的量测工具激光测量仪，可以通过镭射激光了扫描量测。
激光对着线不用接触，通过感应就可以得到准确的数据。
方便又快捷。
对生产真正做到实时监控，全程监控。
如有异常就会报警。
还可以通过加装回馈进行实时补偿。
对产品进行实时修正。
做到零报废。
100%合格。
仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表式量0.1 μm往返精度±0.2μm直线性±0.5 μm扫瞄频率1800回/秒扫瞄速度110m /秒输出接口RS-232C测量值输出方式标准值、上、下限值设定。
显示屏+NG、-NG警示灯显示。
Alarm警报输出功能。
电线电缆免费求职快速上班一步到位OFFSET标准值设定功能。
读值6位数LED显示。
电压85～260V漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
电磁线产品和工艺介绍一.概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1 按导体材料可分为：铜，铝，合金2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线我们公司现在主要的种类是漆包线，少量的纸包线。
所以主要对漆包线进行讲述。
3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚西酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酯亚胺/聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
漆包线绕线填充系数-概述说明以及解释1.引言1.1 概述漆包线是一种电工材料，常用于电磁线圈的制造和绝缘材料的包覆。
它是由金属线（通常是铜线）作为导体，外面包裹着一层樹脂漆，形成一种绝缘层。
漆包线具有导电性好、绝缘性能好、耐高温等特点，因此在电子、电气、通信等领域广泛应用。
绕线填充系数是衡量漆包线绕线质量的一个重要指标。
它指的是导线在绕线过程中所占据的空间百分比，即导线占据的填充率。
绕线填充系数的大小直接影响到线圈的电性能和机械性能，因此在电子设备的设计和制造过程中必须予以重视。
影响漆包线绕线填充系数的因素有很多，主要包括导线的直径、绕线方式、绕线工艺等。
导线的直径越大，填充系数就越小；而绕线方式的不同也会导致填充系数有所差异，例如手工绕线和机器绕线的填充系数就存在差别。
此外，绕线工艺的不同也会对填充系数产生影响，例如绕线张力、绕线速度等因素都会对填充系数产生一定的影响。
绕线填充系数对于漆包线的性能和使用寿命有着重要的影响。
填充系数过大或过小都会导致线圈的电性能下降或机械强度不足，影响设备的正常运行。
因此，研究并掌握合适的绕线填充系数是电子设备制造领域中一个非常重要的课题。
绕线填充系数在电子、电气、通信等领域有着广泛的应用。
在电力变压器、电机、电感器等电子设备中，绕线填充系数的合理选择能够提高设备的电器性能、热稳定性和机械可靠性。
未来，随着电子技术的不断发展和应用范围的扩大，对于绕线填充系数的研究和应用还有很大的空间。
总之，漆包线绕线填充系数是电子设备制造中一个重要的指标，对于线圈的性能和使用寿命有着直接的影响。
在不同的应用领域中，需要根据具体情况选取合适的填充系数，以确保设备的正常运行和长期稳定性。
因此，深入研究和了解绕线填充系数的原理和影响因素对于电子行业的从业人员具有重要的意义。
1.2 文章结构本文将分为引言、正文和结论三个部分。
引言部分首先对漆包线绕线填充系数这一主题进行概述，介绍漆包线在电子行业中的重要性和普遍应用。
180级直焊聚酯亚胺漆包线适用于各种须耐高温的变压器、马达，线圈，继电器等产品描述热级：180绝缘结构：聚酯亚胺底层提供了优良的热稳定性，具有自融直焊性，故无须用机械或化学的方法去除漆皮，聚酰胺面层增强了机械性能，降低了表面摩擦系数，能非常好地适应高速绕线的需要。
产品说明执行标准：NEMA: MW 77-C, MW 78-C, MW 26-C，MW 27-CIEC: 317-23能提供的规格：0.25-3.00（30AWG-9AWG）性能参数：（下述数据适用于规格为0.71mm，国标2级漆膜，实测的数据仅作参考）电性能击穿电压：国标：常温下:4.8KV实测：常温下:9.5KV在180℃温度下：7.0KV漆膜连续性：国标：5个/30米，1500V实测： 0-1个/30米，2000V化学性能耐溶剂：常温下处理6小时：通过溶剂组分为：60%的石油溶剂，其芳香族组分最大含量为18%30%的二甲苯10%的正丁醇热性能耐热性能：180℃温度下寿命在20000小时以上软化击穿性能IEC： 265℃适用场合适用于各种须耐高温的变压器、马达，线圈，继电器等产品描述热级：180绝缘结构：聚酯亚胺底层提供了优良的热稳定性，具有自融直焊性，故无须用机械或化学的方法去除漆皮，聚酰胺面层增强了机械性能，降低了表面摩擦系数，能非常好地适应高速绕线的需要。
产品说明执行标准：NEMA: MW 77-C, MW 78-C, MW 26-C，MW 27-CIEC: 317-23能提供的规格：0.25-3.00（30AWG-9AWG）性能参数：（下述数据适用于规格为0.71mm，国标2级漆膜，实测的数据仅作参考）电性能击穿电压：国标：常温下:4.8KV实测：常温下:9.5KV在180℃温度下：7.0KV漆膜连续性：国标：5个/30米，1500V实测： 0-1个/30米，2000V化学性能耐溶剂：常温下处理6小时：通过溶剂组分为：60%的石油溶剂，其芳香族组分最大含量为18%30%的二甲苯10%的正丁醇热性能耐热性能：180℃温度下寿命在20000小时以上软化击穿性能IEC： 265℃实测： 280℃耐热冲击（伸长20%，3D）实测：伸长20%，3D，0.5小时@200℃不开裂直焊性:470℃，6秒机械性能漆膜柔韧性国标：1D实测：伸长20%，1D单向耐刮Unilateral Scrape国标：3次最小刮破力：7.5牛顿实测：3次最小刮破力：13.3牛顿。
漆包线匝数计算公式漆包线的匝数计算公式是指根据漆包线的规格和尺寸来计算其匝数的方法。
漆包线是一种电磁线，由绝缘层包裹着金属线芯而成。
它广泛用于电机、变压器、线圈等各种电子电气设备中。
让我们先来了解一下漆包线的结构和特点。
漆包线的金属线芯通常由铜或铝制成，因其导电性能好而受到广泛应用。
绝缘层则是由一层薄薄的绝缘漆包裹着金属线芯，以保证线芯与外部环境的良好绝缘。
漆包线的匝数是指线圈所绕绝缘层的圈数，也可以理解为线圈的层数。
匝数是漆包线的重要参数之一，它决定了电磁线圈的电性能和工作特性。
匝数越多，线圈的电阻越大，电压损耗越大；匝数越少，线圈的电阻越小，电压损耗越小。
漆包线的匝数计算公式如下：匝数 = (线圈长度 - 线圈直径) / 线径其中，线圈长度是指线圈所绕绝缘层的总长度，线圈直径是指线圈的直径，线径是指线圈金属线芯的直径。
通过这个计算公式，我们可以根据漆包线的尺寸和规格，准确地计算出其匝数。
这对电子电气设备的设计和制造非常重要。
在选择漆包线时，根据具体的电路需求和工作环境，可以通过调整匝数来达到最佳效果。
需要注意的是，匝数计算公式仅适用于规则线圈的计算，对于不规则的线圈结构，计算可能会更加复杂。
此外，不同的国家和地区可能存在不同的漆包线标准和计算方法，请根据实际情况进行选择。
综上所述，漆包线的匝数计算公式是一项重要的技术指导，它可以帮助我们准确地计算匝数，为电子电气设备的设计和制造提供参考。
同时，我们还需要考虑到线圈的使用条件和性能要求，在合适的漆包线中选择最佳的匝数，以确保电路的正常工作和性能的稳定。

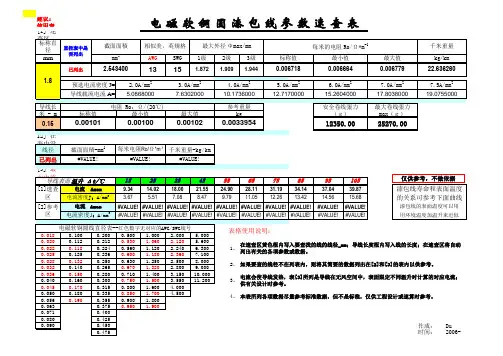

常规技术参数
1 、漆包线
标称直径 最小绝缘漆膜厚度 最小漆膜厚度 抵抗值 Ω/m, 20°C 外径 mm 伸长
率 %
切断荷重
（ N 以
上）
中间值 范围 最小值 最大
值
0.02 0.002 0.002 54.41 48.97-59.85 0.024 0.028 5 0.100
0.025 0.0025 0.003 34.82 31.34-38.31 0.035 0.037 5 0.11
0.03 0.0035 0.004 24.18 21.76-26.6 0.041 0.044 5 0.15
0.035 0.0045 0.005 17.77 16.04-20.16 0.047 0.051 7 0.21
0.04 0.0045 0.006 13.72 12.44-14.92 0.052 0.056 7 0.27
0.045 0.0045 0.006 10.84 9.528-11.79 0.060 0.064 10 0.35
0.05 0.005 0.006 8.78 7.815-9.938 0.065 0.069 10 0.43
2 、高张力线
标称直径 最小绝缘漆膜厚度 最小漆膜厚度 抵抗值 Ω/m, 20°C 外径 mm 伸长
率 %
切断荷重
（ N 以
上）
中间值 范围
最小值 最大
值
0.02 0.002 0.002 - - - - - -
0.03 0.0025 0.003 26 23-30.04 0.041 0.044 7 0.20
0.035 0.0035 0.004 19.230 17.21-21.63 0.047 0.051 10 0.27
0.04 0.0045 0.005 14.720 13.35-16.31 0.052 0.056 10 0.34
0.045 0.0045 0.006 11.630 10.22-13.35 0.060 0.064 15 0.41
0.05 0.0045 0.006 9.422 8.39-10.66 0.065 0.069 15 0.50
0.055 0.005 0.006 7.511 6.77-8.385 0.072 0.077 15 0.62
0.06 0.005 0.006 6.543 5.93-7.25 0.076 0.081 15 0.71
0.065 0.007 0.007 5.935 5.41-6.543 0.079 0.084 15 0.78
0.07 0.007 0.007 4.807 4.42-5.247 0.086 0.091 15 0.95
0.075 0.007 0.007 4.187 3.87-4.544 0.091 0.098 15 1.07
0.08 0.008 0.008 3.680 3.42-3.973 0.096 0.103 15 1.20
3 、超高张力线
标称直径 最小绝缘漆膜厚度 最小漆膜厚度 抵抗值 Ω/m, 20°C 外径 mm 伸长
率 %
切断荷重
（ N 以
上）
中间值 范围
最小值 最大
值
0.025 0.002 0.002 39.730 34.060-46.94 0.035 0.037 7 0.15
0.03 0.0025 0.003 27.590 24.250-31.67 0.041 0.044 7 0.22
0.035 0.0035 0.004 20.270 18.140-22.8 0.047 0.051 10 0.29
0.04 0.0045 0.005 15.520 14.080-17.2 0.052 0.056 10 0.39
0.045 0.0045 0.006 12.260 10.780-14.08 0.060 0.064 15 0.49
0.05 0.0045 0.006 9.933 8.840-11.24 0.065 0.069 15 0.60
0.055 0.005 0.006 8.186 7.130-8.841 0.072 0.077 15 0.75
0.06 0.005 0.006 6.898 6.260-7.643 0.076 0.081 15 0.86
0.065 0.007 0.007 6.663 5.580-6.179 0.080 0.085 15 0.98
0.07 0.007 0.007 5.068 4.660-5.532 0.086 0.091 15 1.17
0.075 0.007 0.007 4.415 4.080-4.79 0.091 0.098 15 1.34
0.08 0.008 0.008 3.880 3.600-4.188 0.096 0.103 15 1.53
4 、铜包铝线
标称直径 最小绝缘漆膜厚度 最小漆膜厚度 抵抗值 Ω/m, 20°C 外径 mm 伸长
率 %
切断荷重
（ N 以
上）
中间值 范围 最小值 最大
值
0.025 0.002 0.002 52.04 49.43-54.64 0.035 0.037 2 0.10
0.03 0.0025 0.003 36.14 34.33-37.94 0.041 0.044 2 0.12
0.035 0.0035 0.004 26.55 25.26-27.84 0.047 0.051 2 0.15
0.04 0.0045 0.005 20.33 19.34-21.31 0.052 0.056 3 0.17
0.045 0.0045 0.006 16.06 15.28-16.84 0.060 0.064 3 0.19
0.05 0.0045 0.006 13.01 12.42-13.59 0.065 0.069 4 0.23
0.055 0.005 0.006 10.77 10.27-11.23 0.072 0.077 5 0.27
0.06 0.005 0.006 9.304 8.673-9.395 0.076 0.081 5 0.31
0.065 0.007 0.007 7.698 7.335-8.115 0.080 0.085 5 0.36
0.07 0.007 0.007 6.637 6.344-6.972 0.086 0.091 6 0.43
0.075 0.007 0.007 5.782 5.541-6.054 0.092 0.098 6 0.49
0.08 0.008 0.008 5.082 4.786-5.307 0.096 0.103 7 0.56
其他说明
关于包装、储存、启封
□ 漆包线产品采用多层包装，使其在运输、储存中达到基本的安全保护。
□ 建议安全储存产品的环境温度要低于 25°C ，并要求环境干燥、无尘。
□ 启封包装盒时，应小心取出线盘，切忌直接用手或其他硬物触及漆包线表面，以免损伤绝缘层漆膜或产生放线不顺畅。
交货线盘标准
线盘图示 线盘型号 基本尺寸 (mm) 空盘净重 (gr) 最大盛线重量 (kg)
d1 d2 d3 L1 L2
K76/45 64 45 16 87 60 68±1 0.4 K80/50 80 50 16 100 70 87±1 1 OP-2 105 65 16 110 70 112±2 1.5
PL-1 80 60 16 120 100 1
PL-2 100 65 20 145 125 160±2 2
漆包线使用注意事项
1 、超细聚氨酯漆包圆铜线（ UEW ）具有优良的直焊性，顾客不必去除绝缘层就能直接焊接而不影响导电性能。复合涂
层聚氨酯漆包圆铜线除具有以上性能外，还可以在使用热风或溶剂条件下可以自动粘合成型，使得顾客使用变得非常方便。
2 、货物运抵顾客后，在正常保存以及使用条件下，单涂层漆包线质量有效期为 18 个月，复合漆层漆包线质量有效期为 6
个月。
3 、要在漆包线产品有效期内使用，超过有效期的产品不能可靠保证质量。
4 、产品应贮存在室内，室内温度 10-30C ，相对湿度不大于 70% 。贮存环境不应有对产品有害的腐蚀性气体。未使用
完的漆包线请放在原包装内防护，以免降低产品性能。
5 、不能用手直接触摸漆包线表面，更不能将表面碰伤，以免影响使用性能。
6 、用手拿取线盘时，只能拿线盘外级，小心手指甲将线表面划伤。
7 、使用前用手摸线盘外缘是否光滑，不得有毛刺存在，否则放线时将断线。
8 、若在使用中不慎造成漆包线表面磕碰或多线头，可以将这部分用刀片挑断，绕掉此部分，直到整盘线只有一个线头时就
可以正常使用了。
9 、仔细阅读以上说明，将给您的工作带来方便，减少许多不必要的麻烦，最后再次提醒您一定要在有效期内使用漆包线。
