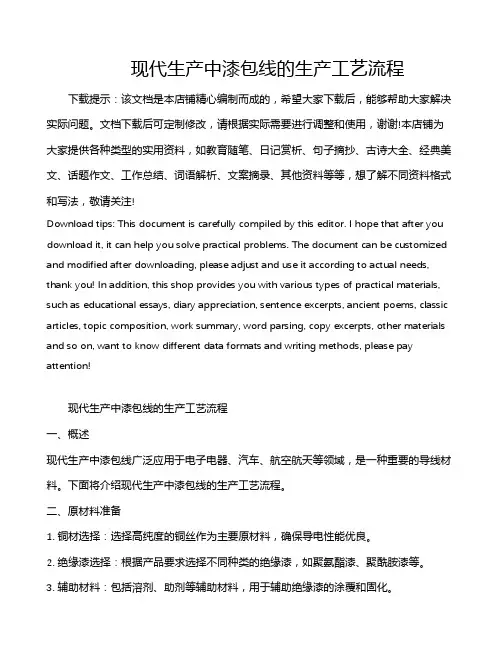

现代生产中漆包线的生产工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!现代生产中漆包线的生产工艺流程一、概述现代生产中漆包线广泛应用于电子电器、汽车、航空航天等领域，是一种重要的导线材料。

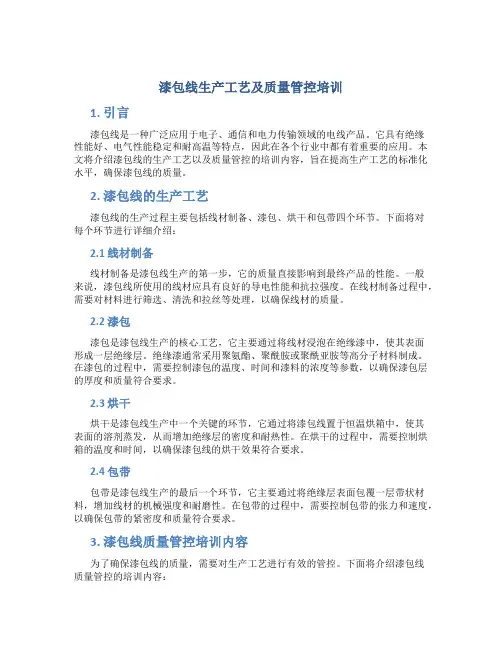

漆包线生产工艺及质量管控培训1. 引言漆包线是一种广泛应用于电子、通信和电力传输领域的电线产品。
它具有绝缘性能好、电气性能稳定和耐高温等特点，因此在各个行业中都有着重要的应用。
本文将介绍漆包线的生产工艺以及质量管控的培训内容，旨在提高生产工艺的标准化水平，确保漆包线的质量。
2. 漆包线的生产工艺漆包线的生产过程主要包括线材制备、漆包、烘干和包带四个环节。
下面将对每个环节进行详细介绍：2.1 线材制备线材制备是漆包线生产的第一步，它的质量直接影响到最终产品的性能。
一般来说，漆包线所使用的线材应具有良好的导电性能和抗拉强度。
在线材制备过程中，需要对材料进行筛选、清洗和拉丝等处理，以确保线材的质量。
2.2 漆包漆包是漆包线生产的核心工艺，它主要通过将线材浸泡在绝缘漆中，使其表面形成一层绝缘层。
绝缘漆通常采用聚氨酯、聚酰胺或聚酰亚胺等高分子材料制成。
在漆包的过程中，需要控制漆包的温度、时间和漆料的浓度等参数，以确保漆包层的厚度和质量符合要求。
2.3 烘干烘干是漆包线生产中一个关键的环节，它通过将漆包线置于恒温烘箱中，使其表面的溶剂蒸发，从而增加绝缘层的密度和耐热性。
在烘干的过程中，需要控制烘箱的温度和时间，以确保漆包线的烘干效果符合要求。
2.4 包带包带是漆包线生产的最后一个环节，它主要通过将绝缘层表面包覆一层带状材料，增加线材的机械强度和耐磨性。
在包带的过程中，需要控制包带的张力和速度，以确保包带的紧密度和质量符合要求。
3. 漆包线质量管控培训内容为了确保漆包线的质量，需要对生产工艺进行有效的管控。
下面将介绍漆包线质量管控的培训内容：3.1 生产工艺规范制定并培训相关人员遵守漆包线生产工艺规范，确保每个环节的操作符合要求。
包括工作人员的工作流程、操作规程和安全操作规范等。
3.2 质量检测方法培训相关人员掌握漆包线的质量检测方法，包括外观检查、绝缘电阻测试和机械性能测试等。
通过定期的质量检测，及时发现和处理潜在的质量问题。

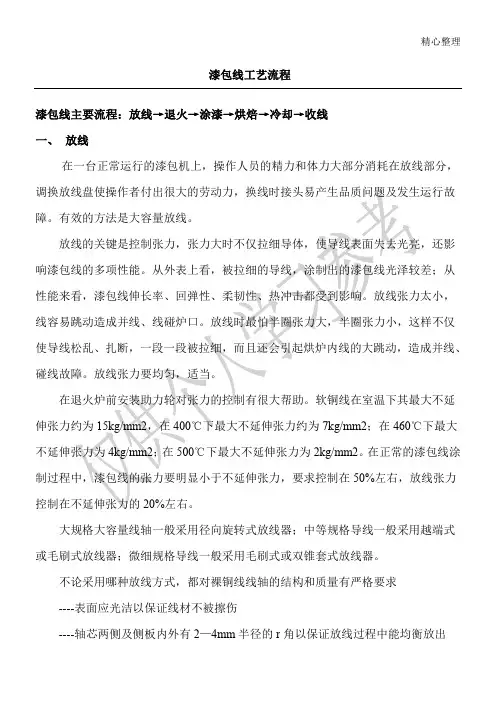

精心整理漆包线工艺流程漆包线主要流程：放线→退火→涂漆→烘焙→冷却→收线一、放线在一台正常运行的漆包机上，操作人员的精力和体力大部分消耗在放线部分，大规格大容量线轴一般采用径向旋转式放线器；中等规格导线一般采用越端式或毛刷式放线器；微细规格导线一般采用毛刷式或双锥套式放线器。
不论采用哪种放线方式，都对裸铜线线轴的结构和质量有严格要求----表面应光洁以保证线材不被擦伤----轴芯两侧及侧板内外有2—4mm半径的r角以保证放线过程中能均衡放出----线轴加工完后，必须作动、静平衡试验----毛刷放线器要求轴芯直径：侧板直径小于1：1.7；越端放线要求小于1：1.9，否则放线至轴芯时会出现断线现象。
二、退火退火的目的是使导体由于模具拉伸过程中因晶格变化而变硬的导线经过一定的导线表面失去光泽，甚至容易脆断。
退火炉温太高，不仅影响炉的使用寿命，而且停车整理、断线穿线时易烧断线。
要求退火炉的最高温度控制在500℃左右。
对炉子采用二段控温形式，在静态和动态温度近似的位置选择控温点是有效的。
铜在高温下容易氧化，氧化铜是很酥松的，漆膜不能牢固的附着在铜导线上，氧化铜对漆膜的老化有催化作用，对漆包线柔韧性、热冲击、热老化都有不良影响。
要铜导线不氧化，就要使在高温下的铜导线不和空气中的氧接触，因此要有保护气体。
大部分的退火炉一头水封，另一头开着。
退火炉水槽中的水有三个作用：封闭炉口，冷却导线，发生蒸汽做保护气体。
在刚开车时由于退火管内的水蒸汽很少，℃，涂漆是将漆包线漆涂复在金属导体上形成有一定厚度的均匀漆层的过程。
这关系到液体的几个物理现象和涂漆方法。
1．物理现象1)粘度当液体发生流动时，分子之间相互碰撞使一层分子带着另一层分子运动，由于相互的作用力又使后一层分子阻碍前一层分子的运动，由此表现出活动的沾滞性，这就叫做粘度。
不同的涂漆方法，不同的导线规格对漆的粘度要求不同。
粘度的大小主要关系到树脂分子量的大小，树脂分子量大，漆的粘度大，用于涂制粗线，因为分子量大得到的漆膜的机械性能较好。

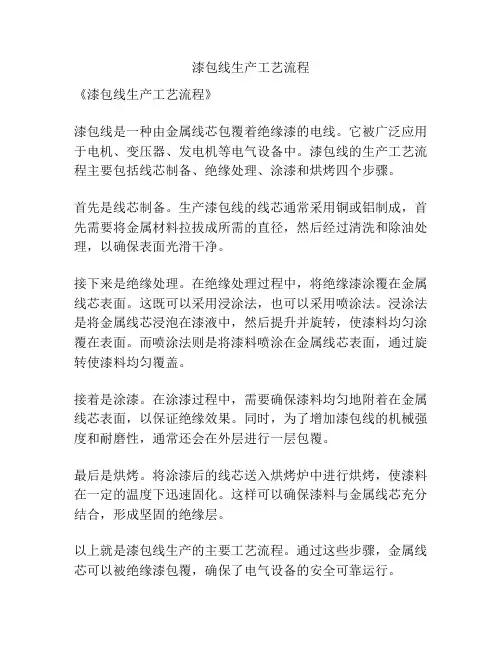

漆包线生产工艺流程
《漆包线生产工艺流程》
漆包线是一种由金属线芯包覆着绝缘漆的电线。
它被广泛应用于电机、变压器、发电机等电气设备中。
漆包线的生产工艺流程主要包括线芯制备、绝缘处理、涂漆和烘烤四个步骤。
首先是线芯制备。
生产漆包线的线芯通常采用铜或铝制成，首先需要将金属材料拉拔成所需的直径，然后经过清洗和除油处理，以确保表面光滑干净。
接下来是绝缘处理。
在绝缘处理过程中，将绝缘漆涂覆在金属线芯表面。
这既可以采用浸涂法，也可以采用喷涂法。
浸涂法是将金属线芯浸泡在漆液中，然后提升并旋转，使漆料均匀涂覆在表面。
而喷涂法则是将漆料喷涂在金属线芯表面，通过旋转使漆料均匀覆盖。
接着是涂漆。
在涂漆过程中，需要确保漆料均匀地附着在金属线芯表面，以保证绝缘效果。
同时，为了增加漆包线的机械强度和耐磨性，通常还会在外层进行一层包覆。
最后是烘烤。
将涂漆后的线芯送入烘烤炉中进行烘烤，使漆料在一定的温度下迅速固化。
这样可以确保漆料与金属线芯充分结合，形成坚固的绝缘层。
以上就是漆包线生产的主要工艺流程。
通过这些步骤，金属线芯可以被绝缘漆包覆，确保了电气设备的安全可靠运行。

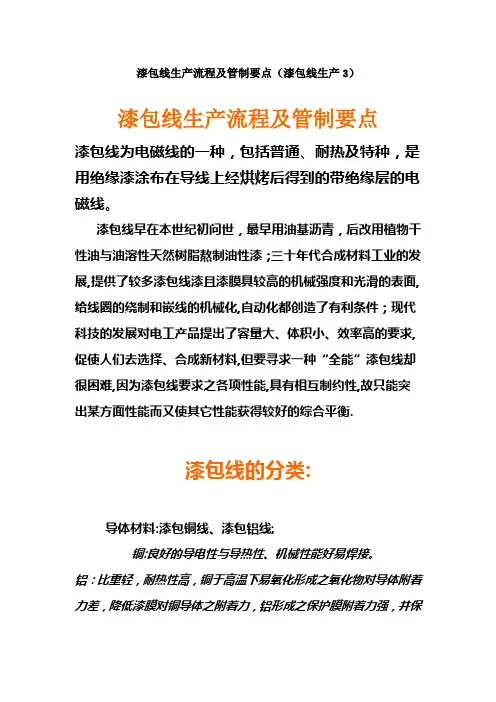

漆包线生产流程及管制要点（漆包线生产3）漆包线生产流程及管制要点漆包线为电磁线的一种，包括普通、耐热及特种，是用绝缘漆涂布在导线上经烘烤后得到的带绝缘层的电磁线。
漆包线早在本世纪初问世，最早用油基沥青，后改用植物干性油与油溶性天然树脂熬制油性漆；三十年代合成材料工业的发展,提供了较多漆包线漆且漆膜具较高的机械强度和光滑的表面,给线圈的绕制和嵌线的机械化,自动化都创造了有利条件；现代科技的发展对电工产品提出了容量大、体积小、效率高的要求,促使人们去选择、合成新材料,但要寻求一种“全能”漆包线却很困难,因为漆包线要求之各项性能,具有相互制约性,故只能突出某方面性能而又使其它性能获得较好的综合平衡.漆包线的分类:导体材料:漆包铜线、漆包铝线;铜:良好的导电性与导热性、机械性能好易焊接。
铝：比重轻，耐热性高，铜于高温下易氧化形成之氧化物对导体附着力差，降低漆膜对铜导体之附着力，铝形成之保护膜附着力强，并保护其不被进一步氧化，此外在200℃以上的高温下铜可作为催化剂加剧漆膜老化降解。
导体形状:圆线、扁线或异形线(空心等);漆料:聚胺脂、聚脂、聚脂亚胺双层被覆尼龙线……特殊用途:耐冷媒、自粘、自熔……绝缘结构:单一涂层、多涂层漆膜厚度:0种、1种、2种、3种;(NEMA:SINGLE、HEAVY、TRIPLE)漆包线的性能要求其使用于电子、电机类产品中，性能须满足产品设计、制造、加工及其工作环境之要求，依其功率、槽形尺寸和槽满率决定圆（扁）线的规格尺寸;依其使用进环境及温升选用漆液的种类……机械性能经绕制成型线圈及入线过程中漆包线和夹具及线间产生磨擦并受到弯曲拉伸及压缩等应力，故要求漆膜其良好耐磨性、耐刮性、附着性；为便于加工要求有良好柔软性弹性和弯曲性能使弯曲后不变形，高速绕线机要求表面光滑磨擦系数小，特殊用途要高磨擦系数，当电机运行时绕受冲击、震动、离心力以及热膨胀及过负载时所产生应力，要求有一定抗张强度。

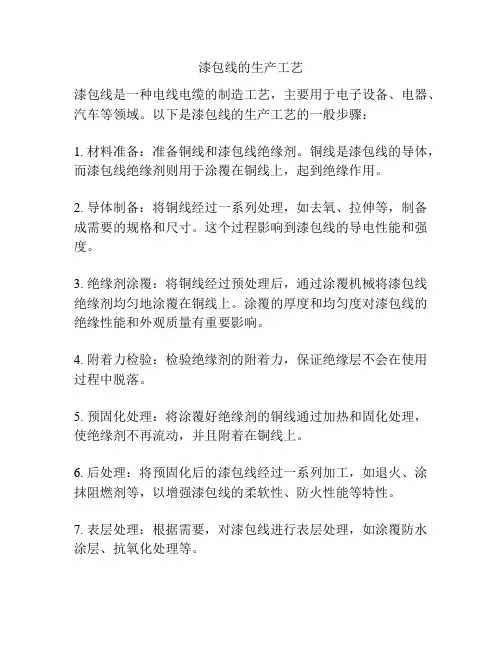

漆包线的生产工艺
漆包线是一种电线电缆的制造工艺，主要用于电子设备、电器、汽车等领域。
以下是漆包线的生产工艺的一般步骤：
1. 材料准备：准备铜线和漆包线绝缘剂。
铜线是漆包线的导体，而漆包线绝缘剂则用于涂覆在铜线上，起到绝缘作用。
2. 导体制备：将铜线经过一系列处理，如去氧、拉伸等，制备成需要的规格和尺寸。
这个过程影响到漆包线的导电性能和强度。
3. 绝缘剂涂覆：将铜线经过预处理后，通过涂覆机械将漆包线绝缘剂均匀地涂覆在铜线上。
涂覆的厚度和均匀度对漆包线的绝缘性能和外观质量有重要影响。
4. 附着力检验：检验绝缘剂的附着力，保证绝缘层不会在使用过程中脱落。
5. 预固化处理：将涂覆好绝缘剂的铜线通过加热和固化处理，使绝缘剂不再流动，并且附着在铜线上。
6. 后处理：将预固化后的漆包线经过一系列加工，如退火、涂抹阻燃剂等，以增强漆包线的柔软性、防火性能等特性。
7. 表层处理：根据需要，对漆包线进行表层处理，如涂覆防水涂层、抗氧化处理等。
8. 包装和质检：按照客户要求进行包装，对漆包线进行质检，保证产品的质量。
总结：漆包线的生产工艺涉及多个步骤，包括材料准备、导体制备、绝缘剂涂覆、附着力检验、预固化处理、后处理、表层处理、包装和质检等。
通过精确的工艺流程和质检控制，可以生产出符合要求的漆包线产品。
