绝缘子连接金具试验标准本标准规定了绝缘子连接金具（以下简称“金具”）的试验方法，包括外观检查、尺寸测量、机械性能试验、电气性能试验、热性能试验、环境适应性试验、耐候性试验、老化试验、复合绝缘子试验、雷电冲击试验和工频耐压试验。
1. 外观检查对金具的外观进行目视检查，要求表面光滑、无裂纹、无明显损伤和变形。
金具的标识应清晰、完整，符合相关规定。
2. 尺寸测量使用精度合适的测量器具对金具的尺寸进行测量，确保其符合设计要求。
测量项目包括金具的长度、宽度、高度、孔径等。
3. 机械性能试验对金具进行拉伸、压缩、弯曲等机械性能试验，以评估其承载能力和耐久性。
根据产品规格和要求选择合适的试验方法和参数。
4. 电气性能试验对金具进行电气性能试验，以评估其绝缘性能。
试验项目包括绝缘电阻测试、介质损耗角正切值测试和耐压试验等。
按照相关规定选择合适的测试方法和参数。
5. 热性能试验对金具进行热性能试验，以评估其在高温条件下的性能表现。
试验项目包括热循环试验、热冲击试验和耐温试验等。
根据产品应用环境和要求选择合适的试验方法和参数。
6. 环境适应性试验对金具进行环境适应性试验，以评估其在不同环境条件下的性能表现。
试验项目包括盐雾试验、湿热带试验和干热带试验等。
根据产品应用环境和要求选择合适的试验方法和参数。
7. 耐候性试验对金具进行耐候性试验，以评估其在自然环境下的耐久性和老化性能。
试验项目包括紫外老化试验、氙灯老化试验和臭氧老化试验等。
根据产品应用环境和要求选择合适的试验方法和参数。
8. 老化试验对金具进行老化试验，以评估其在长时间使用过程中的性能变化。
试验项目包括温度老化试验、电老化试验和机械老化试验等。
根据产品应用环境和要求选择合适的试验方法和参数。
9. 复合绝缘子试验对复合绝缘子进行试验，以评估其电气性能和机械性能。
试验项目包括绝缘电阻测试、耐压试验、拉伸强度测试和弯曲测试等。
按照相关规定选择合适的测试方法和参数。

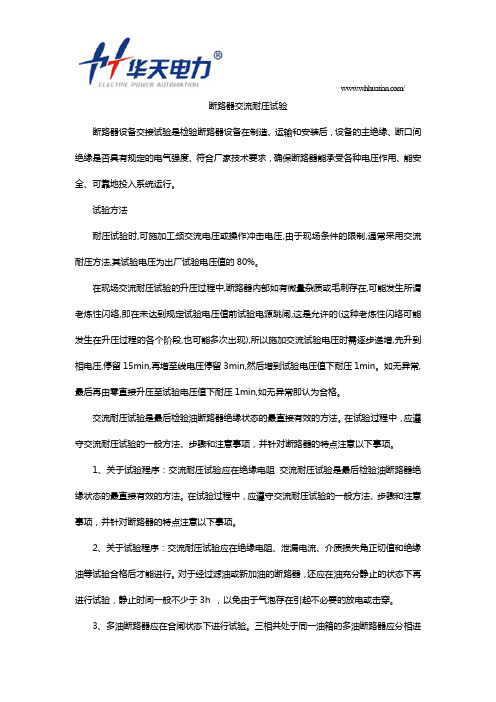

/断路器交流耐压试验断路器设备交接试验是检验断路器设备在制造、运输和安装后，设备的主绝缘、断口间绝缘是否具有规定的电气强度、符合厂家技术要求，确保断路器能承受各种电压作用、能安全、可靠地投入系统运行。
试验方法耐压试验时,可施加工频交流电压或操作冲击电压,由于现场条件的限制,通常采用交流耐压方法,其试验电压为出厂试验电压值的80%。
在现场交流耐压试验的升压过程中,断路器内部如有微量杂质或毛刺存在,可能发生所谓老炼性闪络,即在未达到规定试验电压值前试验电源跳闸,这是允许的(这种老炼性闪络可能发生在升压过程的各个阶段,也可能多次出现),所以施加交流试验电压时需逐步递增,先升到相电压,停留15min,再增至线电压停留3min,然后增到试验电压值下耐压1min。
如无异常,最后再由零直接升压至试验电压值下耐压1min,如无异常即认为合格。
交流耐压试验是最后检验油断路器绝缘状态的最直接有效的方法。
在试验过程中，应遵守交流耐压试验的一般方法、步骤和注意事项，并针对断路器的特点注意以下事项。
1、关于试验程序：交流耐压试验应在绝缘电阻交流耐压试验是最后检验油断路器绝缘状态的最直接有效的方法。
在试验过程中，应遵守交流耐压试验的一般方法、步骤和注意事项，并针对断路器的特点注意以下事项。
2、关于试验程序：交流耐压试验应在绝缘电阻、泄漏电流、介质损失角正切值和绝缘油等试验合格后才能进行。
对于经过滤油或新加油的断路器，还应在油充分静止的状态下再进行试验，静止时间一般不少于3h ，以免由于气泡存在引起不必要的放电或击穿。
3、多油断路器应在合闸状态下进行试验。
三相共处于同一油箱的多油断路器应分相进/行试验;试验一相时，其他两相和油箱一起接地。
4、少油断路器应分别在合闸和分闸下进行试验。
合闸状态下的试验目的是考验支柱绝缘子的耐电强度，而分闸状态下的试验目的是考验油箱与导电杆之间套管绝缘子的耐电强度。
分闸下试验时，应在同相动触头与静触头之间施加电压。

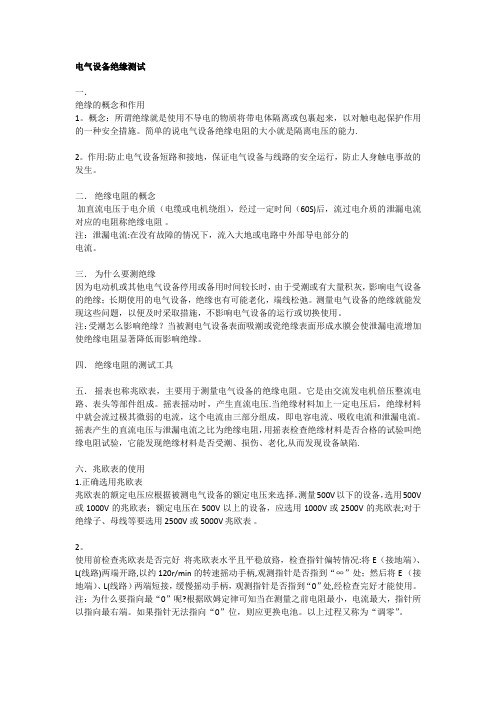

电气设备绝缘测试一．绝缘的概念和作用1。
概念：所谓绝缘就是使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施。
简单的说电气设备绝缘电阻的大小就是隔离电压的能力.2。
作用:防止电气设备短路和接地，保证电气设备与线路的安全运行，防止人身触电事故的发生。
二．绝缘电阻的概念加直流电压于电介质（电缆或电机绕组），经过一定时间（60S)后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
注：泄漏电流:在没有故障的情况下，流入大地或电路中外部导电部分的电流。
三．为什么要测绝缘因为电动机或其他电气设备停用或备用时间较长时，由于受潮或有大量积灰，影响电气设备的绝缘；长期使用的电气设备，绝缘也有可能老化，端线松弛。
测量电气设备的绝缘就能发现这些问题，以便及时采取措施，不影响电气设备的运行或切换使用。
注：受潮怎么影响绝缘？当被测电气设备表面吸潮或瓷绝缘表面形成水膜会使泄漏电流增加使绝缘电阻显著降低而影响绝缘。
四．绝缘电阻的测试工具五．摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。
它是由交流发电机倍压整流电路、表头等部件组成。
摇表摇动时，产生直流电压.当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。
摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化,从而发现设备缺陷.六．兆欧表的使用1.正确选用兆欧表兆欧表的额定电压应根据被测电气设备的额定电压来选择。
测量500V以下的设备，选用500V 或1000V的兆欧表；额定电压在500V以上的设备，应选用1000V或2500V的兆欧表;对于绝缘子、母线等要选用2500V或5000V 兆欧表。
2。
使用前检查兆欧表是否完好将兆欧表水平且平稳放臵，检查指针偏转情况:将E（接地端）、L(线路)两端开路,以约120r/min的转速摇动手柄,观测指针是否指到“∞”处；然后将E （接地端）、L(线路）两端短接，缓慢摇动手柄，观测指针是否指到“0”处,经检查完好才能使用。
江苏省电力建设第一工程公司电气试验室
避雷器试验报告
湿度：40% 温度：－12℃2008年01月12日
工程名称：XX风电场工程
用途：110kV屋外配电装置—避雷器
4、试验结论：合格
5、依据标准：《电气装置安装工程—电气设备交接试验标准》（GB 50150—2006）
6、使用仪器：可调高压数字兆欧表KHM—20kV型
直流高压发生器 Z—V型
（共1页，第1页）
湿度：40 % 温度：－14℃2008 年01 月14 日
工程名称：XX风电场工程
用途：110kV屋外配电装置悬式绝缘子
2、结论：合格
3、依据标准：《电气装置安装工程电气设备交接试验标准》（GB 50150－2006）及厂家技术资料
4、使用仪器：可调高压数字兆欧表KHM—20kV型
变频调压串联诣振试验装置BPD型
（共1页，第1页）
湿度：40 % 温度：－14℃2008 年01 月14 日
工程名称：XX风电场工程
用途：110kV屋外配电装置支柱绝缘子
2、结论：合格
3、依据标准：《电气装置安装工程电气设备交接试验标准》（GB 50150－2006）及厂家技术资料
4、使用仪器：可调高压数字兆欧表KHM—20kV型
变频调压串联诣振试验装置BPD型
（共1页，第1页）。
中原豫安建设工程有限公司 DL/T626-2015中原豫安建设工程有限公司技术报告—————————————————崇左供电局220kV下雷变电站瓷质绝缘子零值测试检测报告—————————————————编写人（签字）：（技术报告专用章）审核人（签字）：批准人（签字）：1 1批准日期: 2017 年 8 月 8 日地址:濮阳市长庆路与黄河路交叉口东北角81号邮编:447000电话: 传真:0862 2中原豫安建设工程有限公司报告编写人：报告审核人：批准人：报告编写日期：项目参加人：敬套宽、张江楷、师勤现、宋志涛3 3说明：1.本公司仅对加盖有“中原豫安建设工程有限公司技术报告专用章”的完整报告负责。
2.本报告结果仅对被检样品有效。
3.未经批准，不得部分复制本技术报告。
4 4目录中原豫安建设工程有限公司 (1)————————————————— (1)崇左供电局220kV下雷变电站 (1)瓷质绝缘子零值测试检测报告 (1)一、前言 (6)二、劣化盘悬式绝缘子检测规程 (7)1、范围 (7)2、规范性引用文件 (8)3、规范性附录表 (10)三、绝缘子的情况测试 (16)测试目的 (16)测试依据 (16)主要检测设备清单 (17)测试结果 (17)5 5DL/T 626—2015一、前言本标准依据GB/一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替DL/T626一2005《盘形悬式绝缘子劣化检测规程》，与DL/T626一2005相比，除编辑性修改外，主要技术内容变化如下：——标准名称修改为《劣化悬式绝缘子检测规程》；——增加了复合绝缘子检测方面的要求；——增加了运行绝缘子的检测项目和要求。
本标准由中国电力企业联合会提出。
6 6本标准由电力行业绝缘子标准化技术委员会归口。
本标准主要起草单位：中国电力科学研究院。
本标准参加起草单位：广东电网公司、冀北电力有限公司、山东电力研究院、河南省电力科学研究院、东北电力科学研究院、青海省电力科学研究院、襄阳国网合成绝缘子股份有限公司、大连电瓷集团有限公司、南京电气（集团）有限公司。
35-220kV支柱瓷绝缘子技术规范书工程项目：广西电网公司年月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于35kV—220kV支柱瓷绝缘子，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所列版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
标准之间有矛盾时，按技术要求较高的标准执行。
GB/T 494-1998 建筑石油沥青GB 772-2005 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-2006 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-2003 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-2006 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB/T 4307-2004 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC 600815 耐污秽绝缘子的使用导则Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。
绝缘子到货验收的六个要点及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!绝缘子到货验收的六个要点及流程一、准备工作阶段。
在绝缘子到货验收之前，需要做好充分的准备工作。
线路绝缘检测方法1.交流耐压试验法交流耐压试验法是一种常见的线路绝缘检测方法。
它通过施加高电压交流电源到待测线路上，然后测量绝缘电阻，以判断线路的绝缘状况。
这个方法适用于低压和中压线路的绝缘检测。
2.直流导通试验法直流导通试验法是一种另外常用的线路绝缘检测方法。
在这个方法中，直流电源被连接到待测线路的相和地之间，并测量电流。
如果电流值超过一定阈值，那么说明线路的绝缘有问题。
3.绝缘阻抗测量法绝缘阻抗测量法是一种相对比较精确的线路绝缘检测方法。
它通过施加交流电压到待测线路上，同时测量所施加电压和流过的电流，从而计算出绝缘阻抗。
如果绝缘阻抗值低于一定范围，那么说明线路的绝缘状况不好。
4.高压检查法高压检查法是一种简单但有效的线路绝缘检测方法。
在这种方法中，高压电源连接到待测线路上，并施加高电压。
然后观察是否有电火花闪过或者有响声等异常情况，以判断线路的绝缘状况。
5.激光绝缘检测法激光绝缘检测法是一种新兴的线路绝缘检测方法。
它使用激光束扫描待测线路表面，并检测反射光的强度和频率，从而获得线路绝缘状况的信息。
这个方法可以快速、准确地检测绝缘子表面的污秽、破损等问题。
综上所述，线路绝缘检测是电力系统中非常重要的一项工作。
通过交流耐压试验法、直流导通试验法、绝缘阻抗测量法、高压检查法和激光绝缘检测法等方法，在线路维护和故障排除中可以得到很好的应用。
不同的方法有不同的适用范围和侧重点，需要根据具体情况进行选择和使用。
同时，为了确保检测结果的准确性和可靠性，还需要对测试仪器进行定期校准和维护。
交流耐压试验介绍目的：交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
交流耐压试验是破坏性试验。
在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。
通过本次培训使人员掌握耐压试验的相关知识。
内容摘要：1、交流试验电压的产生；2、试验设备；3、试验电压的测量；4、试验方法；5、交流耐压试验的注意事项；6、绝缘油介电强度试验；培训内容：1、交流试验电压的产生工频高电压通常采用高压试验变压器来产生。
对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。
1.1 高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。
通常试验变压器是成套设备。
图1是一种典型的试验接线。
图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。
当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。
采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。
1.2 串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。
交流耐压试验交流耐压试验与绝缘电阻及吸收比试验、介损试验、直流泄漏试验等都是绝缘性能试验，但由于后者试验电压一般较低，为非破坏性试验，对某些局部缺陷反映往往不灵敏，而这些局部缺陷在运行中可能会逐渐开展成为整体缺陷或更大的局部缺陷，成为影响平安运行的严重隐患，从而导致事故的发生。
因此，为了更灵敏有效地查出某些局部缺陷，考验被试品绝缘承受各种过电压的能力，就必须对被试品进行交流耐压试验。
交流耐压试验可以更灵敏有效地发现被试品的局部缺陷，考验被试品绝缘承受各种过电压的能力。
交流耐压试验对于固体绝缘来说，会使原来存在的绝缘缺陷进一步开展，使绝缘强度进一步降低，虽在耐压时不至于击穿，但形成了绝缘内部劣化的积累效应、创伤效应，为尽可能地防止这种情况发生，必须正确选择试验电压的标准和耐压时间。
1.交流耐压试验的组成交流耐压试验分为五个局部：交流电源、调压、控制保护、电压测量、波形改善。
1.1交流电源局部交流耐压试验电源多为220V、380V和6kV、10kV交流电源。
一般小容量的被试品试验时多采用220V、380V试验电源，对于试验电源电压要求较高时，多采用线电压380V。
大容量超高压试验变压器多采用6kV～10kV移圈式调压器进行调压，6kV～10kV试验电源一般从系统中抽取。
1.2调压局部常用的调压器有自耦调压器、移圈式调压器和感应调压器。
要求电压调节平滑，输出波形尽可能接近正弦波，无畸变。
配各种变压器图片1.2.1自耦调压器自耦调压器是现场常用的一种简单的调压方式。
具有体积小、重量轻、效率高、可以平滑地调压、输出波形好、功耗小等优点，但受限于容量，一般用于50kV以下小容量的试验变压器。
1.2.2移圈式调压器移圈式调压器效率低，波形易发生畸变，需装设滤波器，常用于100kV以上的试验变压器配套调压装置。
1.2.3高压试验变压器1)特点高压试验变压器与电力变压器相比：容量不很大，额定电压较高、允许持续工作时间短、多工作在电容性负荷下、经常要放电、通常高压绕组一端接地、不需要附加散热装置、体积较小等特点2)容量选择试验时，根据被试品电容量及试验最高电压进行选择。
盘形悬式绝缘子的试验项目、周期和要求序号项目周期要求说明1 瓷质绝缘子零值检测1）110kV及以上变电站3年1次2）110kV以上线路投运3年内普测1次，然后500kV线路6年1次，220kV线路9年1次1）对于投运3年内年均劣化率大于0.04%、3年后检测周期内年均劣化率大于0.02%，或年劣化率大于0.1%，应分析原因，并采取相应的措施2）劣化绝缘子片数在规定的检测次数中达到110kV线路2～3片、220kV线路3片、500kV线路6～8片时必须立即整串更换1）参照DL/T626-2005《劣化盘形悬式绝缘子检测规程》执行2）在运行电压下测量电压分布(或火花间隙)，有争议时，以绝缘电阻法为准3）对多元件针式绝缘子应检测每一元件2 绝缘电阻同上1）每片悬式绝缘子的绝缘电阻不应低于300MΩ，500kV悬式绝缘子不低于500MΩ2）半导体釉绝缘子的绝缘电阻自行规定采用2500V兆欧表3 交流耐压试验1）随主设备2）更换绝缘子时机械破坏负荷为60-300kN的盘形悬式绝缘子交流耐压均取60kV4 绝缘子表面的污秽度（ESDD和NSDD）1）模拟绝缘子串：1年2）运行绝缘子串：3年参照附录B污秽等级与对应污秽度，检查所测ESDD和NSDD与当地污秽等级是否一致。
超过规定时，应根据情况采取调爬、清扫、涂料等措施应分别在户外线路每5～30km能代表当地污秽程度的至少一串悬垂绝缘子(或悬挂试验串)上取样，测量应在当地积污最重的时期进行5 瓷质绝缘子红外检测1） 500kV变电站：1年2次，110kV、220kV变电站：1年1次2）110kV及以上线路：每年按照不低于5%的数量抽检按DL/T664-2008《带电设备红外诊断应用规范》执行用红外热像仪测量注：运行中瓷质盘形悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃绝缘子不进行1、2、3、5项中的试验，运行中自爆的绝缘子应及时更换。
变压器绝缘电阻测量的目的和意义变压器是电力系统中重要的电力传输和分配设备，其正常运行对于保障电力系统的稳定性和安全性至关重要。
而变压器的绝缘电阻测量作为变压器绝缘状态评估的一项重要指标，在变压器的运行过程中起着不可忽视的作用。
本文将探讨变压器绝缘电阻测量的目的和意义。
一、目的变压器绝缘电阻测量的目的主要有以下几个方面：1. 评估变压器绝缘状况：绝缘电阻可以反映变压器绝缘系统的工作情况，通过测量绝缘电阻可以得知变压器绝缘系统是否存在漏电现象、漏油问题等。
绝缘电阻的变化情况能够及时发现潜在的绝缘故障，为维护和修复提供指导。
2. 判定变压器耐压试验合格性：变压器绝缘电阻测量是变压器进行耐压试验的一项重要环节。
耐压试验是检验变压器耐受额定电压的能力，保证变压器正常运行的重要手段。
测量绝缘电阻可以判定变压器是否符合耐压试验的要求，并确保变压器能够正常工作。
3. 发现潜在故障风险：绝缘电阻测量可以发现变压器绝缘系统的潜在故障风险，如绝缘老化、绝缘子污秽等问题。
通过定期测量绝缘电阻，可以及早发现这些问题并采取相应的维护措施，避免故障的发生。
二、意义变压器绝缘电阻测量的意义主要有以下几个方面：1. 保障电力系统的安全性和稳定性：变压器作为电力系统中的关键设备，其安全性和稳定性对于电网的正常运行至关重要。
绝缘电阻测量可以提供变压器绝缘状态的参考数据，进一步评估变压器的安全性和稳定性，为电力系统的运行提供保障。
2. 提高变压器维护的科学性和有效性：通过定期测量绝缘电阻，可以及时掌握变压器的绝缘状况，并判断是否需要进行相应的维护和修复工作。
这可以提高维护工作的科学性和有效性，避免因未对绝缘问题进行及时处理而导致的故障发生。
3. 推动变压器的优化管理：继续搜集和分析变压器绝缘电阻的测量结果，可以形成长期的数据统计，为合理地设计和改进变压器的操作和管理提供依据。
这对于推动变压器的优化管理，提高设备运行效率和可靠性具有重要的意义。
常见电气设备试验标准1100V 以下的电气设备或回路，承受250V 50MΩ及以上兆欧表;2500V 以下至100V 的电气设备或回路，承受500 V100MΩ及以上兆欧表;33000V 以下至500 V 的电气设备或回路，承受1000V2023MΩ及以上兆欧表; 410000V 以下至3000V 的电气设备或回路，承受2500V10000MΩ及以上兆欧表; 510000V 及以上的电气设备或回路，承受2500 V 或5000 V10000MΩ及以上兆欧表;序号试验品1 变压器10kV 电气设备预试耐压标准、试验要求1.直流电阻试验1)1.6MVA 以上变压器，各相绕组电阻相互间的差异不应大于三相平均值的2%，无中性点引出的绕组，线间差异不应大于三相平均值的1%2)1.6MVA 及以下的变压器，相间差异一般不大于三相平均值的4%，线间差异一般不大于三相平均值的2%3)与以前一样部位测得值比较，其变化不应大于2%4)电抗器参照执行2.沟通耐压试验。
1〕油浸变压器〔电抗器〕试验电压值28kV 低压侧沟通耐压值为：2kV.2〕干式变压器试验电压为24kV 低压侧沟通耐压值为：2.5kV。
3.铁芯绝缘电阻试验与以前测试结果相比无明显差异。
4.绕组绝缘电阻、吸取比或极化指数测量1)绝缘电阻与前一次测试结果相比应无明显变化。
2〕吸取比不低于1.3 或极化指数不低于1.5。
10kV 电气设备交接耐压标准、试验要求1.油变绝缘油试验2.测量绕组的绝缘电阻。
3.测量绕组连同套管的直流电阻试验要求：1600kVA 及以下容量变压器，各相测得值相互差值应小于4%，线间测得值的相互差值应小于平均值的2% ；1600kVA 以上变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
4.检查变压器的三相接线组别和单相变压器的引出线的极性试验要求：电压等级在35kV 以下，电压比小于3的变压器电压比允许偏差为±1%;其他全部变压器额定分接下电压比允许偏差为±0.5%。
中华人民共和国机械行业标准大型高压交流电机定子绝缘耐电压试验规范JB 6204—1992机械电子工业部1992-06-16批准1993-01-01实施1 主题内容与适用范围本标准规定了大型高压电机定子线圈及绕组绝缘对地耐电压试验电压限值。
本标准适用于同步发电机、同步调相机和交流电动机定子线圈及绕组绝缘对地交、直流耐电压试验。
本标准不适用于无溶剂整体浸渍型和防爆安全型大型交流电机。
2 工频交流耐电压试验的一般要求2.1试验电压频率应为50Hz，波形尽可能接近正弦波。
试验时施加的电压应从不超过试验电压全值的一半开始，然后，以不超过全值的5%均匀地或分段地增加至全值，试验电压自半值增加至全值的时间应不少于10s。
在全值电压下，其试验时间应持续1min，然后迅速降到全值的50%以下，再断开电源。
2.2线圈耐电压试验时，对未防晕的线圈，其值线部位应包以锡箔或铝箔(或放入模拟铁芯)。
包扎长度对于电机额定电压在3kV及以下的线圈为铁芯长加10mm，对3kV以上的线圈为铁芯长加20mm。
对防晕的线圈，其耐电压试验应在防晕处理后进行，试验时，允许利用低阻层作接地电极，但需多点接地。
2.3耐电压试验时，电压应施加于绕组与机壳之间，此时不参与试验的绕组、测温元件及铁芯等均应与机壳连接并接地。
2.4电机如需要进行超速、偶然过电流、短时过转矩及短路机械强度试验时，出厂耐电压试验应在这些试验后进行；如需要进行温升试验，则耐压试验应在温升试验后立即进行。
2.5电机在装配后进行工频交流耐电压试验前，应用相应的兆欧表测量绕组的绝缘电阻。
冷态下测得的绝缘电阻值按电机的额定电压计算应不低于1MΩ／kV。
3 工频交流耐电压试验电压(有效值)3.1耐电压试验采用符号及单位规定如下：P为电机的额定功率，发电机：MV A；电动机：MW；调相机：Mvar；U为电机绕组的额定电压：kV。
3.2圈式线圈及其组成的不分瓣定子，试验电压见表1表 1 kV注：1)对三个出线端绕组中性点不易分开的电机，允许不分相试验。
绝缘子的绝缘电阻及耐压试验 绝缘子是电网中大量使用的一种绝缘部件，当前应用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了应用。
绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。除此之外还有防尘绝缘子和绝缘横担。 瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。
绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行
过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。 在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下： (1)零值绝缘子检测(66kV及以上)。 (2)测量绝缘电阻。 (3)交流耐压试验。 (4)测量绝缘子表面污秽物的等值盐密。 运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。玻璃悬式绝缘子不进行该三项试验，运行中自破的绝缘子应及时更换。 一、绝缘子绝缘电阻的测量 (1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。测量的目的是检查绝缘子的绝缘状况，发现绝缘子的绝缘劣化和绝缘击穿等缺陷。 (2)35～220kV架空送电线路的绝缘子绝缘电阻测量推荐使用5000V兆欧表进行测量。 1.绝缘电阻合格的标准 (1)新装绝缘子的绝缘电阻应大于或等于500MΩ。 (2)运行中绝缘子的绝缘电阻应大于或等于300MΩ。 2.绝缘子劣化判定原则 (1)绝缘子绝缘电阻小于300MΩ，而大于240MΩ可判定为低值绝缘子。 (2)绝缘子绝缘电阻小于240MΩ可判定为零值绝缘子。 复合绝缘一般不采用本方法测试绝缘电阻。 3.导致盘型悬式绝缘子劣化的原因 (1)温度的影响，温度对绝缘电阻影响很大，绝缘电阻随温度上升而减小。原因是温度升高，绝缘介质的极化加剧，电导增加使绝缘电阻下降，变化的原因与温度变化程度和绝缘材料的性质、结构等有关。 (2)湿度的影响，湿度对表面泄漏电流的影响较大，原因是绝缘表面吸附潮气，形成水膜，会使绝缘电阻明显下降。 (3)绝缘子机械过载造成的劣化。 (4)瓷件吸湿性劣化。 (5)瓷件内外应力重叠性劣化。 (6)瓷绝缘子热膨胀造成的劣化。 (7)钢帽浇装水泥饱和膨胀性劣化。 (8)钢帽浇装水泥冻结膨胀性劣化 (9)钢帽、钢脚电腐蚀性劣化。 (10)绝缘子过电压造成的劣化。 (11)绝缘子内部缺陷造成的劣化。 测量绝缘子电阻的注意：湿度较大时应暂停测量。 4.测量方法 对于单元件的绝缘子，只能在停电的情况下测量其绝缘电阻，相关规程中规定，采用2500V及以上的兆欧表。目前使用较多的是2500V和5000V兆欧表，也有电压更高的专门仪器。但实际上，在1*104MΩ以内，精度相同的2500V和5000V兆欧表，在相同的湿度下测量的绝缘电阻基本相同。在所测绝缘电阻大于1*104MΩ时，2500V兆欧表无法读出准确的绝缘电阻值，只能按∞记数。而5000兆欧表则可取的最大绝缘电阻可达2*105MΩ。 对于多元件组合的绝缘子，可停电、也可带电测量其绝缘电阻。其方法是用高电阻接至带电的绝缘子上，使测量绝缘电阻的兆欧表处于地电位，从测得的绝缘电阻中减去高电阻的电阻值，即为被测绝缘子的绝缘电阻值。带电测量绝缘子绝缘电阻的原理接线如图4—1所示。图4—1中，R为高电阻杆中的电阻，阻值按10～20kΩ/V、长度按0.5～105kV/cm选择，每单位电阻容量为l～2W;C为接地电容，可使兆欧表处于地电位，C的绝缘电阻应达到兆欧表的最大量限，以保证测量的准确度。C的电容量为0.01～0.05μF，应能承受3000V以上的直流电压。 5.判断 (1)针式支柱绝缘子的每一元件和每片悬式绝缘子的电阻不应低于300MΩ。 (2) 500kV悬式绝缘子的绝缘电阻不低于500MΩ。 值得注意的是，测量多元件支柱绝缘子每一元件的绝缘电阻时，应在分层胶合处绕铜线，然后接到兆欧表上，以免在不同位置测得的绝缘电阻数值相差太大，而造成误判断。 二、绝缘子工频交流耐压试验 交流耐压试验是判断绝缘子抗电强度是最直接、最有效、最权威的方法。交接试验时必须进行该项试验。预防试验时，可用交流耐压试验代替零值绝缘子检测和绝缘电阻测量，或用它来最后判断用上述方法检出的绝缘子。对于单元件的支柱绝缘子，交流耐压试验目前是最有效、最简易的试验方法。 各级电压的支柱绝缘子的交流耐压试验电压值如表4—2所示。对于35kV针式支柱绝缘子交流耐压试验电压值;两个胶合元件者，每个元件为50kV;三个胶合元件者，每个元件为34kV。对盘形悬式绝缘子，机械破坏负荷为60～300kN者，交流耐压试验电压值均取60kV。 表4—2 支柱绝缘子的交流耐压试验电压 额定电压(kV) 最高工作电压(kV) 交流耐压试验电压(kV) 纯瓷绝缘 固体有机绝缘 出 厂 交接及大修 出 厂 交接及大修 3 3.5 25 25 25 22 6 6.9 32 32 32 26 10 11.5 42 42 42 38 15 17.5 57 57 57 50 20 23.0 68 68 68 59 35 40.5 100 100 100 90 44 50.6 125 110 60 69.0 165 165 165 150 110 126.0 265 265(305) 265 240(280) 154 177.0 330 360 220 252.0 490 490 490 440 330 363.0 630 注：括号中数值适用于小接地短路电流系数。 (1)交流耐压试验的范围是对瓷、钢化玻璃、复合绝缘子。测量的目的：使用电压分布测量法和绝缘电阻测量法判断绝缘有问题的绝缘子或绝缘子串，适用于单片瓷绝缘子施加一定时间的电压，可有效地发现被试品内部缺陷，耐压试验是检验绝缘子优劣最有效的测试方法。 (2)交流耐压试验设备推荐使用100kV级的高压试验设备。 (3)盘型悬式绝缘子流耐压试验电压标准。机械荷载为60～300kN的盘型悬式绝缘子交流耐压试验电压取60kV。 1.交流耐压试验的判定标准 (1)按试验标准耐压lmin，在升压和耐压过程中不发生闪络为合格。 (2)以3～5kV/s加压速度升到标准试验电压时，若出现异常放电声，被试绝缘子闪络，电压表指针摆动很大，应判定为不合格。 2.交流耐压试验注意事项 (1)在加压过程或耐压过程中发现被试品过热、击穿、闪络、异常放电声、电压表指针大幅摆动，应立即断开电源。 (2)被试绝缘子分片放在地电位砂盘中，绝缘子钢脚端应连接在试验变压器高压接线柱上。 (3)对被试品应按绝缘子安装顺序进行编号，记录杆号、相别、单片编号、温度、湿度、气压和耐压试验结果。 三、运行中的钢化玻璃绝缘子自爆后的测试 (1)钢化玻璃绝缘子自爆原因分析与判定： 1)玻璃中含有杂质和结瘤，若分布在内张力层即可在较短时间30～60天内发生自爆，可判定为制造原因的自爆。 2)运行中的钢化玻璃绝缘子因含有杂质，分布在外张力层，即在冷热温差状态下，特别是突然冷却时，并在稳定机械荷载下，在1～2年内会发生自爆，可判定为运行状态下质量原因的自爆。 3)运行中钢化玻璃绝缘子因表面积污严重，受潮后引起局部放电或单片爬电导致发热，引起绝缘下降，而发生自爆可判定为零值自爆。 (2)自爆后钢化玻璃绝缘子残帽的测试的目的是查出同批钢化玻璃绝缘子自爆后的机荷载承受能力，分析自爆原因。 (3)残帽测试可选用卧式静拉力试验台进行拉力测试。 (4)残帽拉力测试推荐值：测值应大于原钢化玻璃绝缘子额定机械荷载的70%。小于该推荐值时应对该批钢化玻璃绝缘子进行监督。 (5)钢化玻璃绝缘子自爆，应注意收集运行周边环境、温度、湿度和附盐密度，以及发现自爆的时间，必要时应对微地形进行分析。 四、运行中复合绝缘子的测试 运行中复合绝缘子故障主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。运行中复合绝缘子故障主要危险点是：端部与芯棒连接机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量以及均压环的正确安装。 1.运行中被测复合绝缘子样品选择 根据它的特性和危险点，推荐下列选定原则： (1)位于工业污源5km半径以内的下风区杆塔上的复合绝缘子。 (2)严重的多污源区，距离在3km半径以内的杆塔上的复合绝缘子。 (3)跨河、湖两边杆塔上的复合绝缘子。 (4)湿地周边1km半径内的杆塔上的复合绝缘子。 (5)村庄周边1km半径内的杆塔上的复合绝缘子。 (6)垂直挡距较大杆塔上的复合绝缘子。 (7)位于风口杆塔上的复合绝缘子。 (8)严重覆冰区段杆塔上的复合绝缘子。 (9)雷击区杆塔上的复合绝缘子。 (10)鸟类活动频繁区段杆塔上的复合绝缘子。 (11)一般应按每两年一个周期抽取样品为宜。必要时每年抽取样品进行试验。 2.试品表面水滴状态与憎水性分析标准(见表4—3) 表4-3 试品表面水滴状态 HC值 试品表面水滴状态描述 1 只有分离的水珠，大部分水珠的后退角θ1≥800 2 只有分离的水珠，大部分水珠的后退角5003 只有分离的水珠，水珠一般不再是圆的，大部分水珠的后退角200 4 同时存在分离的水珠与水带，完全湿润的水带面积小于
