汽车电动座椅系统ppt课件

三、评价与反馈 四、学习拓展

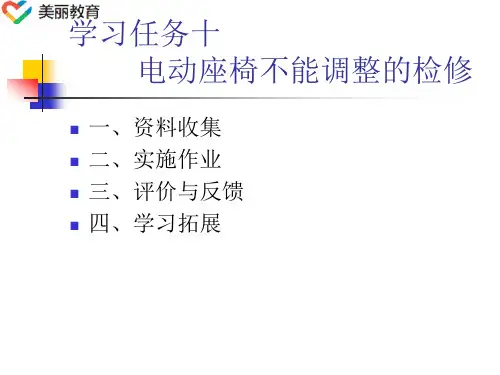

学习任务十 电动座椅不能调整的检修
一、资料收集 二、实施作业 三、评价与反馈 四、学习拓展

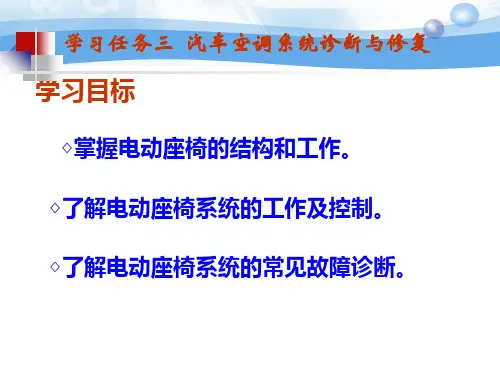

学习目标
完成本学习任务后,你应能: 1. 正确描述电动座椅的功用及组成; 2. 正确分析电动座椅的控制电路及工作
过程; 3. 掌握电动座椅不能调整的检修流程; 4. 掌握电动座椅系统的检修方法
(6)拆卸前排电动座椅腰部开关。如图1136 所示,拆下2 个螺钉和前排电动座椅腰 部开关。
(7)拆卸电动座椅开关。如图11-37 所示, 拆下3 个螺钉,断开插接器并拆下电动座 椅开关。
2 安装 (1)安装电动座椅开关(图11-37)。 (2)安装前排电动座椅腰部开关(图11-36)。 (3)安装前排座椅垫1 号内护板(图11-35)。 (4)安装前排座椅坐垫总成(图11-34 和图11-33)。 (5)安装电动座椅滑动和高度调节开关旋钮(图11-32)。 (6)安装电动座椅靠背倾角调节开关旋钮(图11-31)。 (7)安装前排座椅总成。
一、资料收集
引导问题1 电动座椅系统的功用及组成如何? 1 电动座椅的功用 电动座椅一般具有前后移动、前后端升
降、靠背倾角调节、腰部支撑等功能,如 图11-1 所示。
2 电动座椅的组成
电动座椅由若干个双向电动机、传动装 置(变速器、软轴、齿轮传动机构)和控制 电路(控制开关及线路)组成,如图11-2 所 示。各部件在车上的布置如图11-3 所示。
1 拆卸
(1)拆卸前排座椅总成。
(2)拆卸电动座椅靠背倾角调节开关旋钮。 如图11-31 所示,使用缠有保护性胶带的 螺丝刀,撬开2 个卡爪并拆下电动座椅靠 背倾角调节开关旋钮。
(3)拆卸电动座椅滑动和高度调节开关旋 钮。如图11-32所示,使用缠有保护性胶 带的螺丝刀,撬开4 个卡爪并拆下电动座 椅滑动和高度调节开关旋钮。

chiway
2、传动机构
传动机构由变速器、软轴、螺旋千斤顶及蜗轮蜗杆机构组 成，如图4-3和图4-4所示。
图4-3 电动座椅的电机及软轴 1—驱动软轴 2—电动机 3—托架
电动座椅的调节分为： 高度调整机构由蜗杆轴、蜗轮、心轴等组成，如图4-5 所示。
图4-5 座椅的高度调整机构 1—铣平面 2—止推垫片 3—心轴 4—蜗轮 5—挠性驱动蜗杆轴
滑动调整机构由蜗杆、蜗轮、齿条、导轨等组成，如图4-6 所示。
图4-6 座椅的滑动调整机构 1—支撑及导向元件 2—导轨 3—齿条 4—蜗轮
5—反馈信号电位计 6—调整电动机
靠背倾斜调节机构主要由铰链销钉、链轮、内齿轮（30个 齿）、外齿轮（29个齿）、电动机等组成，如图4-7所示。
图4-7 座椅靠背的调整机构
思考：十方 向调节有哪 些功能？
图4-1 8种调节功能的电动座椅 1—前后滑动调节 2—后部上下调节 3—前部上下调节 4—靠背倾斜调节 5—头枕前后调节6—侧背支撑调节 7—腰部支撑调节 8—头枕上下调节
Hale Waihona Puke 电动座椅系统的工作原理1、电动机的控制原理
电动座椅中使用的电机一般为永 磁式双向直流电动机，为防止电机过 载，电机内一般都装有断路器。
由于座椅垫及靠背线圈串联加热，故加热速度缓慢。
与此同时，低位指示灯通电发光。
节温器在低于34℃时接通，高于43℃时断开。 断电器在低于30℃时接通，高于50℃时断开
（1）电动座椅完全不动作
故障原因：继电器故障；熔断器断路；线路断路； 座椅开关有故障等。
诊断与排除：可以首先检查座椅继电器、熔断器是 否正常，若继电器、熔断器良好，则应检查线路连接 是否正常，最后检查开关。

图8-26 接合挂钩并安装带软垫的前排座椅坐垫护面

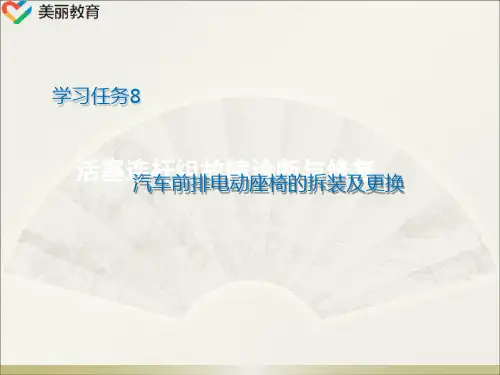

任务实施 汽车前排电动座椅的拆装及更换
3.操作步骤
3）汽车前排电动座椅部件的安装 （13）安装前排座椅坐垫内护板。 ①插入导销并临时安装前排座椅坐垫内护板。 ②接合导销和卡爪，见图8-27。 ③使用螺钉安装前排座椅坐垫内护板。 （14）安装前排座椅内安全带总成。
理论知识准备
3.电动座椅的类型
（1）根据使用电动机的数量分类。 ④四电动机式。四电动机式的调整功 能除了具有以上三电动机式的调整功 能以外，还可对靠背的倾斜度进行调 整。电动座椅装用的电动机最多可达8 个，除了保证上述基本运动外，还可 对头枕高度、座椅长度和扶手的位置 进行调整，见图8-1。
图8-1 四电动机式
任务实施 汽车前排电动座椅的拆装及更换
3.操作步骤
3）汽车前排电动座椅部件的安装 （2）安装1号前排座椅线束，见图8-18。
图8-18 连接3个连接器
任务实施 汽车前排电动座椅的拆装及更换
3.操作步骤
3）汽车前排电动座椅部件的安装 （3）安装前排右侧座椅坐垫下护板，见图8-19。 ①接合4个卡爪。 ②用螺钉安装前排右侧座椅坐垫下护板。 （4）安装前排左侧座椅坐垫下护板。 ①接合4个卡爪。 ②用螺钉安装前排左侧座椅坐垫下护板。
图8-15 拆下左侧座椅靠背倾角调节器内盖
②脱开导销，并拆下右侧座椅靠背倾角调节 器内盖。
任务实施 汽车前排电动座椅的拆装及更换
3.操作步骤
2）汽车前排电动座椅部件的拆解 （18）拆卸前排左侧座椅坐垫下护板。 ①拆下螺钉。 ②脱开4个卡爪，并拆下前排左侧座椅坐垫 下护板，见图8-16。 （19）拆卸前排右侧座椅坐垫下护板。 ①拆下螺钉。 ②脱开4个卡爪，并拆下前排右侧座椅坐垫 下护板。

图4-7 座椅靠背的调整机构
其工作情况如图4-8所示。
图1 4四冲程柴油机示意图 图4-8 靠背倾斜调节
4、腰部支撑调节机构主要由电动机、螺母、扭力弹簧、压板等组
成，如图4-9所示，其工作情况如图4-10所示。 图1 4四冲程柴油机示意图
图4-9 腰部支撑调节机构的结构
图1 4四冲程柴油机示意图
2.调节电动机的检测
⑴拆下驾驶席座椅轨道端盖，再拆下驾驶席座椅的4个固定螺栓。 ⑵拆开座椅线束插头和线束夹，然后拆下驾驶席座椅。 ⑶拆开调节开关的两个6芯插头，如图6.4。 ⑷将两个6芯插头的某两端子分别接蓄电池正、负极，按表6.2检查各调 节电动机的工作情况。 注意：当电动机停止运转时,应立即断开端子与蓄电池的连接。 ⑸如果某个调节电动机不运转或运转不平稳，则应检查6芯插头与该调 节电动机的2芯插头之间图的1线束4四是冲否程有柴断油路机或示虚意接图故障。如果线路正常，则 应更换调节电动机。
通过相应的座椅开关和腰垫开图关1来 4四冲程柴油机示意图
调整，此套控制方式与普通电动座 椅完全相同；
另一套是自动的，它包括一组位 置传感器、储存和复位开关、ECU 及与手动系统共用的一组座椅位置 调整电机，如图7.8所示。
此套装置可以根据位置传感器 的信号将座椅位置储存起来，以备 下次恢复座椅位置时使用。两套装 置驾驶员可以根据不同需要，通过 操纵储存与复位开关选择使用。
（2）座椅在使用过程中有些时候移动不到位等机械故障。这种情况一般都是
调节连杆或滑轨堵塞或不润滑导致的发卡而移动不到位。
（3）座椅某个方向不能调节。该方向对应的电动机损坏，开关、连接导线断 路。先检查线路是否正常，再检查开关和电动机。
（4）座椅突然失灵，无法正常工作。原因一般多是线路问题，先检查熔断器 是否断路，若熔断器良好，则应检查线路连接是否正常，最后检查开关。 对于有存储功能的电动座椅系统，还应检查控制单元（ECU）的电源电路 和搭铁线是否正常，若开关、线路等都正常，应检查控制单元（ECU）。

3 知识讲解
电动座椅系统介绍
按照有无座椅记忆可分：
不带座椅记忆
带座椅记忆
3 知识讲解
电动座椅开关介绍
座椅开关说明： ①座椅前后位置及座椅高 度和倾斜度 ②调整靠背角度 ③调整腰部支撑
3 知识讲解
电动座椅电机介绍
3 知识讲解
电动座椅电机介绍
该座椅共设置了滑动电 动机、前垂直电动机、倾 斜电动机、后垂直电动机 和腰垫电动机，分别对座 椅的前后滑动、前部上下 移动、靠背前后倾斜、后 部上下移动及腰垫前后移 动等多个方向进行调节。
若电动机不转，应检查电路中是否有断路，保险丝是否烧坏，搭 铁情况是否良好，然后进行如下元件检测。
电动座椅控制开关的检测 1）拨出控制开关的连接器， 2）检查各端子的导通情况，如果 不导通应更换控制开关。
电动座椅电动机的检测 1）拆下座椅电动机的连接器。 2）将电动机的两个端子分别接蓄电池 正、负极，检查各电动机的工作情况， 若电动机不转，应更换电动机。
Thanks！
3 知识讲解
电动座椅加热工作原理
为了提高车内乘员的舒适性，控制座椅加热温度在一定的范围内，在座 椅加热垫内布置了温度传感器，实时对温度进行监测和反馈。
迈腾驾驶员座椅电路示意图
Z7 可加热驾驶员座椅靠背 Z6 可加热式驾驶员座椅 G59 驾驶员座椅温度传感器
3 知识讲解
电动座椅加热系统检查方法
（1）故障确认：座椅不加热、闭锁车辆仍加热； （2）检查加热单元； （3）检查座椅加热装置按钮开关信号； （4）检查可加热前座椅控制单元J774供电搭铁； （5）检查可加热前座椅控制单元J774与加热单元之间连接线束。
3 知识讲解
电动座椅加热工作原理
座椅加热是利用座椅 内的电加热丝对座椅内部 加热，并通过热传递将热 量传递给乘坐者，改善冬 天时座椅温度低造成的乘 坐不舒适感。

•24
电路图
1-电动座椅开关 (驾驶员席)；2前后滑动电机； 3-后方、上下调 整电机；4—倾 斜调整电机；5前方上下调整电 机；
6—腰支撑电机； 7—腰支撑开关； 8—电动座椅开 关(助手席)
•25
开关
1-电动座椅开关；2-流向前后滑动电机；3-流向前方上 下调整电机；4-流向倾斜调整电机；5-流向后方上下调 整电机；6-流向腰支撑电机；7-腰支撑开关
①座椅垫(主垫)
②罩垫。
③其它衬垫。

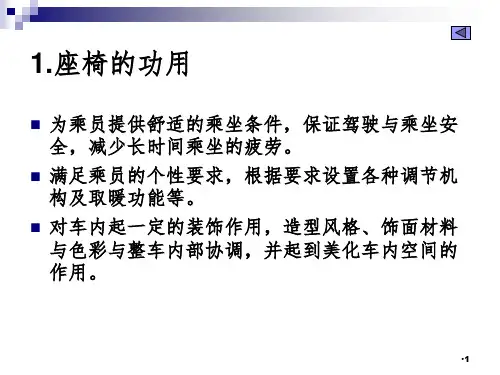

•7
4.表皮材料
座椅表皮材料多用织物、人造革(用于低档车，但要满足吸汗、 透气要求)，在部分车辆上也有使用皮革的，由于要求皮革有很 好的耐久性和表面的均匀性，故需要用涂层。
•8
5.座椅上的装备件
包括安装在座椅上的功能件、安全件和装饰件等，如头枕、扶 手、座椅加热器，后装饰板、兜袋及烟灰缸等。
•55
电路
1-蓄电池；2-可调节高度的ELR控制电机；3-开关；4ELR继电器
•56
电脑控制电路
•57
可调节高度的电动式紧急锁紧型卷收器
1-前座椅安全带卷收调节装置总成；2-软轴；3-电机； 4-框架；5-滑块(ELR)；6-高度可调节的织带卷收传感 器；7-丝杆(驱动轴)
•58
与安全气囊联动的紧 急收束型安全带
C.靠背高度调整
D.头枕高度调整
2.下列对座垫骨架的结构叙述（ ）不正确。
A.座垫骨架中间导轨与钢管框架焊接连接
B.钢管框架两侧的侧连接板与钢管框架为螺栓连接
C.内、处滑板与钢管框架为焊接连接
D.座椅移动导轨焊接在车身底板上
•62
练习
选择
3.LS400型轿车的电脑预置驾驶席位置系统有 （ ）块控制电脑。

一、理念口号（激活课堂）
• 我要做一名有一技之 绽放梦想》
学习驶载着我们的愿望扬帆远航，歌声传递 着我们的梦想延伸绽放；为了抓住宝贵时 光，为了使自己能力更强；我们一起发奋 在技校课堂，在这里我们茁壮成长。知识 给了我们腾飞的翅膀，让我们在蓝天上翱 翔；知识给了我们智慧和力量，让我们把 家乡装扮得更加美丽漂亮；请相信我们一 定会把满意的答卷交上，我们一定会做得 更好更棒！
• 普通电动座椅由若干个双向电动机、传动 机构和控制开关等组成。
2.自动座椅
• 自动座椅一般由电子控制单元（ECU）、位置传 感器、双向电动机、传动装置和座椅调节装置等 组成。
三、电动座椅故障诊断
• 1、电动座椅最常见的故障是：电 动座椅完全不能动作或某个方向不 能动作。 • 2、故障原因：电动座椅不能动作 主要原因有：熔断器熔断、线路断 路、座椅控制开关损坏等。
