导语：在职称计算机的CAD中，关于阵列、移动、旋转、缩放、拉伸的内容和步骤你都能分清楚了吗?如果还不能的话，就一起来看看下面的介绍吧。
一、阵列命令(AR)
矩形阵列的步骤
1、在命令栏中输入快捷键为AR或单击修改工具栏上的阵列按纽，
2、在“阵列”对话框中选择“矩形阵列，选择“选择对象”，去选择物体确定
3、使用以下方法之一指定对象间水平和垂直间距(偏移)
在行偏称和列偏移中输入行间距，列间距，添加+或减号-确定方向 单击“拾取行列偏移”按纽，使用它设备指定阵列中某个单元的相对角点，此单元决定行和列的'水平和垂直间距 单击“拾取行偏移或“拾取列偏移”按纽，使用定点设备指定水平和垂直间距 要修改阵列的旋转角度，请在“阵列角度”旁边输入新角度
4、选择确定
创建环形阵列的步骤
1. 在命令栏中输入阵列命令
2. 在其对话框中选择“环形阵列”
3. 指定中点后，执行以下操作之一，
⊙输入环形阵列中点的X坐标值和Y坐标值
⊙单击“拾取中点”按纽，“阵列”对话框关闭，使用定点设备指定环形阵列的圆心，
4. 选择“选择对象”
5. 输入项目数目(包括原对象)
6. 确定即可
二、移动命令(M)
移动对象的步骤 1. 从“修改”菜单中选择“移动”/快捷键为M/单击修改工具栏上的移动按纽
2. 选择要移动的对象
3. 指定移动基点
4. 指定第二点，即位移点， 选定的对象移动到由第一点和第二点之间的方向和距离确定的新位置
三、旋转命令(RO)
旋转命令的使用方法
1. 从“修改”菜单中选择“旋转”/快捷键为RO/单击修改工具栏上的旋转按纽。
2. 选择要旋转的对象
3. 指定旋转基点
4. 输入旋转角度，确定。
四、缩放命令(SC)
缩放的步骤
1、从“修改”菜单中选择“缩放”/快捷键为SC/单击修改工具栏上的缩放按纽
SolidWorks是一款广泛应用于机械设计和制造领域的三维建模软件。在使用SolidWorks进行建模时，经常会遇到需要创建异形孔的情况。本文将介绍如何使用SolidWorks的异形孔向导和圆周阵列功能来创建复杂的异形孔。
一、使用异形孔向导
1. 打开SolidWorks软件并创建一个新的零件文件。
2. 在“特征”工具栏中选择“异形孔”命令。
3. 在“异形孔向导”对话框中，选择“孔类型”为“异形孔”。
4. 在“基准面”下拉菜单中选择一个平面作为孔的基准面。
5. 在“孔形状”下拉菜单中选择一个孔的形状，如矩形、椭圆或任意多边形。
6. 在“孔尺寸”部分中输入孔的尺寸和位置。
7. 在“孔特征”部分中选择要添加到孔中的特征，如倒角、圆角或螺纹。
8. 在“孔选项”部分中选择孔的方向和深度。
9. 点击“预览”按钮查看孔的效果，如果需要可以进行调整。
10. 点击“确定”按钮添加异形孔特征。
二、使用圆周阵列
1. 在创建异形孔后，选择“特征”工具栏中的“圆周阵列”命令。
2. 在“圆周阵列”对话框中，选择要复制的特征。
3. 在“轴向”选项卡中，选择一个轴线作为阵列的轴线。
4. 在“角度”选项卡中，输入要复制的特征的角度和数量。5. 在“选项”选项卡中选择要创建的实体类型和是否要删除原始特征。
6. 点击“预览”按钮查看阵列的效果，如果需要可以进行调整。
7. 点击“确定”按钮添加圆周阵列特征。
三、实际应用举例
在机械设计和制造领域中，异形孔和圆周阵列经常用于创建复杂的零件和组件。例如，在制造轮毂时，需要在轮毂上创建一些异形孔来安装螺栓和其他附件。此外，在制造齿轮时，需要使用圆周阵列来复制齿轮的齿形。
总之，使用SolidWorks的异形孔向导和圆周阵列功能可以轻松地创建复杂的异形孔和阵列特征。这些功能不仅提高了设计和制造的效率，还可以帮助工程师创建更加精确和高质量的零件和组件。
一、绘图命令快捷键
1. 直线：L（Line）
2. 圆：C（Circle）
3. 圆弧：A（Arc）
4. 矩形：REC（Rectangle）
5. 多边形：POL（Polygon）
6. 椭圆：EL（Ellipse）
7. 图案填充：H（Hatch）
8. 多行文字：T（Mtext）
9. 单行文字：DT（Dtext）
二、修改命令快捷键
1. 删除：E（Erase）
2. 复制：CO（Copy）或 CP
3. 镜像：MI（Mirror）
4. 偏移：O（Offset）
5. 阵列：AR（Array） o 环形阵列：ARRAYPOLAR
o 矩形阵列：ARRAYRECT
6. 移动：M（Move）
7. 旋转：RO（Rotate）
8. 缩放：SC（Scale）
9. 拉伸：S（Stretch）
10. 修剪：TR（Trim）
11. 延伸：EX（Extend）
12. 打断：BR（Break）
13. 合并：J（Join）
14. 倒角：CHA（Chamfer）
15. 圆角：F（Fillet）
三、标注命令快捷键
1. 线性标注：DLI（Dimlinear）
2. 对齐标注：DAL（Dimaligned）
3. 半径标注：DRA（Dimradius）
4. 直径标注：DDI（Dimdiameter） 5. 角度标注：DAN（Dimangular）
6. 快速标注：QDIM
7. 基线标注：DBA（Dimbaseline）
8. 连续标注：DCO（Dimcontinue）
四、其他常用快捷键
1. 放弃操作：U（Undo）
2. 重做：REDO（Redo）
3. 全选：Ctrl+A
4. 复制对象到剪贴板：Ctrl+C
5. 从剪贴板粘贴对象：Ctrl+V
6. 打开文件：Ctrl+O
7. 保存文件：Ctrl+S
8. 实时平移：P（Pan）
9. 实时缩放：Z（Zoom）
10. 特性匹配：MA（Matchprop）

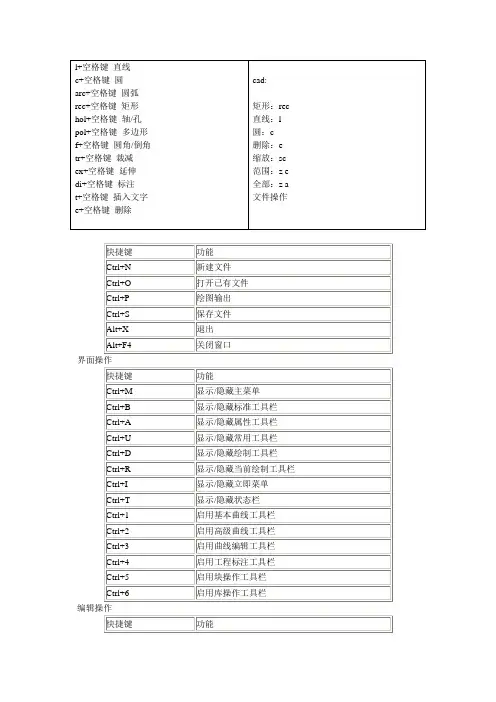

l+空格键 直线
c+空格键 圆
arc+空格键 圆弧
rec+空格键 矩形
hol+空格键 轴/孔
pol+空格键 多边形
f+空格键 圆角/倒角
tr+空格键 裁减
ex+空格键 延伸
di+空格键 标注
t+空格键 插入文字
e+空格键 删除
cad:
矩形：rec
直线：l
圆：c
删除：e
缩放：sc
范围：z e
全部：z a
文件操作
快捷键 功能
Ctrl+N 新建文件
Ctrl+O 打开已有文件
Ctrl+P 绘图输出
Ctrl+S 保存文件
Alt+X 退出
Alt+F4 关闭窗口
界面操作
快捷键 功能
Ctrl+M 显示/隐藏主菜单
Ctrl+B 显示/隐藏标准工具栏
Ctrl+A 显示/隐藏属性工具栏
Ctrl+U 显示/隐藏常用工具栏
Ctrl+D 显示/隐藏绘制工具栏
Ctrl+R 显示/隐藏当前绘制工具栏
Ctrl+I 显示/隐藏立即菜单
Ctrl+T 显示/隐藏状态栏
Ctrl+1 启用基本曲线工具栏
Ctrl+2 启用高级曲线工具栏
Ctrl+3 启用曲线编辑工具栏
Ctrl+4 启用工程标注工具栏
Ctrl+5 启用块操作工具栏
Ctrl+6 启用库操作工具栏
编辑操作
快捷键 功能 Ctrl+C 图形复制
Ctrl+V 图形粘贴
Alt+BackSpace 取消操作（undo）
Delete 删除
Shift+Delete 图形剪切
Shift+Esc 退出Ole对象的在位编辑
Ctrl+Insert 复制
Shift+Insert 粘贴
Ctrl+X 剪切
Ctrl+Y 恢复操作（redo）
Ctrl+Z 取消操作（undo）
显示操作
快捷键 功能
F2 切换显示当前坐标/显示相对移动距离
F3 显示全部
F4 使用参考点
F5 切换坐标系
F6 动态导航
F7 三视图导航
F8 启用/关闭鹰眼
F9 全屏显示
Home 显示还原
