烧结空心砖和空心砌块

烧结空心砖

烧结空心砖简称多孔砖,是指以页岩,煤矸石或粉煤灰为主要原料,经焙烧而成的具有竖向孔洞(孔洞率不小于25%,孔的尺寸小而数量多)的砖.其外形尺寸,长度为290,240,190mm,宽度为240,190,180,175,140,115mm,高度为90mm.型号有KM1,KP1和KP2三种

P 型多孔砖一般是指KP1，它的尺寸接近原来的标准砖，现在还在广泛的应用。

M 型多孔砖的特点是:由主砖及少量配砖构成砌墙不砍砖基本墙厚为190mm，墙厚可根据结构抗震和热工要求按半模级差变化这无疑在节省墙体材料上比实心砖和P 型多孔砖更加合理其缺点是给施工带来不便。

目前是两种砖并存。

烧结多孔砖主要用于承重部位,其强度等级划分为MU30,MU25,MU20,MU15和MU

多孔砖

是指以粘土、页岩、粉煤灰为主要原料，经成型、焙烧而成的多孔砖，孔洞率不小于15%~30%，孔型为圆孔或非圆孔，孔的尺寸小而数量多，主要适用于沉重墙体。

多孔砖主要适用于砖混结构的承重部位。

1.产品特点： 该产品是以水泥为胶结材料，与砂、石(轻集料)等经加水搅拌、成型和养护而制成的一种具有多排小孔的混凝土制品；是继普通与轻集料混凝土小型空心砌块之后又一个墙体材料新品种。 产品具有生产能耗低、节土利废、施工方便和体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点，是一种替代烧结粘土砖的理想材料。 2.适用范围：

该产品兼具粘土砖和砼小砌块的特点，外形特征属于烧结多孔砖，材料与砼小砌块类同，符合砖砌体施工习惯，各项物理、力学和砌体性能均可具备烧结粘土砖的条件。其使用范围、设计方法、施工和工程验收等可参照现行砌体标准，可直接替代烧结粘土砖用于各类承重、保温承重和框架填充等不同建筑墙体结构中，具有广泛的推广应用前景。 该产品的应用，将有助于减少和杜绝烧结粘土砖的生产使用，对于改善环境，保护土地资源和推进墙体材料革新与建筑节能，以及“禁实”工作的深入开展具有十分重要的社会和经济意义。 3.产品主要规格、技术性能： (1). 产品规格尺寸： 产品主规格尺寸：240㎜×115㎜×90㎜； 砌筑时可配合使用半砖(120㎜×115㎜×90㎜)、七分砖(180㎜×115㎜×90㎜)或与主规格尺寸相同的实心砖等；

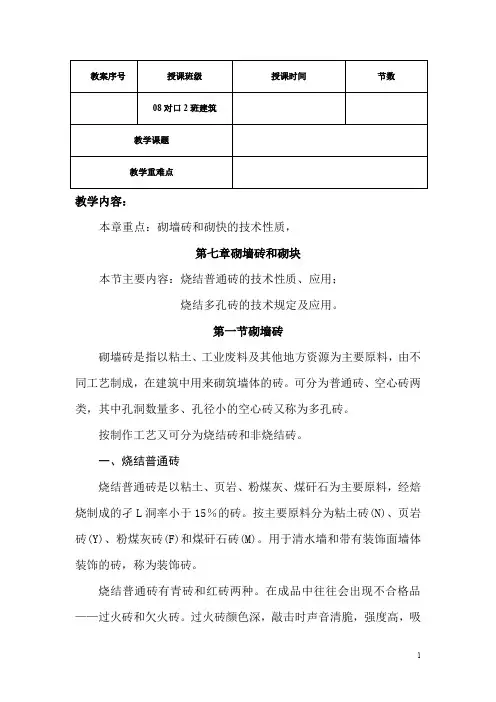

1 教案序号 授课班级 授课时间 节数

08对口2班建筑

教学课题

教学重难点

教学内容：

本章重点：砌墙砖和砌快的技术性质，

第七章砌墙砖和砌块

本节主要内容：烧结普通砖的技术性质、应用；

烧结多孔砖的技术规定及应用。

第一节砌墙砖

砌墙砖是指以粘土、工业废料及其他地方资源为主要原料，由不同工艺制成，在建筑中用来砌筑墙体的砖。可分为普通砖、空心砖两类，其中孔洞数量多、孔径小的空心砖又称为多孔砖。

按制作工艺又可分为烧结砖和非烧结砖。

一、烧结普通砖

烧结普通砖是以粘土、页岩、粉煤灰、煤矸石为主要原料，经焙烧制成的孑L洞率小于15％的砖。按主要原料分为粘土砖(N)、页岩砖(Y)、粉煤灰砖(F)和煤矸石砖(M)。用于清水墙和带有装饰面墙体装饰的砖，称为装饰砖。

烧结普通砖有青砖和红砖两种。在成品中往往会出现不合格品——过火砖和欠火砖。过火砖颜色深，敲击时声音清脆，强度高，吸

2 水率小，耐久性好，易出现弯曲变形；欠火砖颜色浅，敲击时声音喑哑，强度低，吸水率大，耐久性差。

1．烧结普通砖的技术规定

《烧结普通砖》(GB 5101—1998)规定：烧结普通砖为直角六面体，外形尺寸为240 mm×115 mm×53 mm；按抗压强度划分为MU30、MU25、MU20、MUl5、MUIO五个等级，各个强度等级的抗压强度值见表7—1；外观质量要求见表7—2；尺寸偏差的要求见表7—3；东三省、内蒙古、新疆地区的砖必须做冻融试验，其他地区的砖的抗风化性能如果符合表7—4规定时，可不做冻融试验，否则必须做冻融试验；强度和抗风化性能合格的砖，按尺寸偏差、外观质量、泛霜和石灰爆裂划分为优等品(A)、一等品(B)、合格品(c)。

二、烧结多孔砖

烧结多孔砖是以粘土、页岩、粉煤灰、煤矸石等为主要原料，经焙烧制成的空洞率大于15％，而且孔洞数量多、尺寸小，主要用于承重墙体的砖。按主要原料分为粘土砖(N)、页岩砖(Y)、粉煤灰砖(F)和煤矸石砖(M)。

２０１３．ＮＯ．２第１２卷总第１　１２期　建筑节能２９　ｄｏｉ：１　Ｏ．３９６９ｄ．ｉｓｓｎ．１　６７１－９１　０７．２０１　３．０２．０２９　节能型烧结空心砖（砌块）强度检测与砌筑的探讨　Ｄｉｓｃｕｓｓｉｏｎ　ｏ１３　Ｓｔｒｅｎｇｔｈ　Ｄｅｔｅｃｔｉｏｎ　ａｎｄ　Ｂｒｉｃｋｌａｙｉｎｇ　ｏｆＥｎｅｒｇｙ　Ｅｆｆｉｃｉｅｎｔ　Ｓｉｎｔｅｒｅｄ　Ｈｏｌｌｏｗ　Ｂｒｉｃｋ（Ｂｕｉｌｄｉｎｇ　Ｂｌｏｃｋｓ）　肖元柄。冉莉，沈培荣　（重庆市建设工程质量监督总站检测中心，重庆４０００５０）　摘要：为降低烧结砖墙体的“使用耗能”，烧结空心砖采用薄壁多孔洞单向错位排列结构设计。比对试验证明，单向错位排列的孔洞结构导致烧结　空心砖的不同受压面的抗压强度相差悬殊。因此，烧结空心砖必须按产品说明书规定的砌筑面施工和检测。节能型烧结空心砖（砌块）是烧结空心　砖（砌块）的一种，也属于“烧结保温砖和烧结保温砌块”。目前尚无国家、行业、地方“节能型烧结空心砖和空心砌块”专用标准，该文建议将《烧结　保温砖和保温砌块》（ＧＢ２６５３８—２０１１）作为“节能型烧结空心砖”产品标准执行。砖厂应在产品说明书中标明“砌筑面”及强度等级。施工必须按规　定面砌筑。　关键词：节能型烧结空心砖（砌块）；检测；砌筑　中图分类号：ＴＵ５２２．３　４文献标识码：Ａ文章编号：１６７１—９１０７（２０１３）０２—００２９一Ｏ３　Ａｂｓｔｒａｃｔ：Ｔｏ　ｒｅｄｕｃｅ　ｔｈｅ　ｕｓｅ　ｃｏｎｓｕｍｐｔｉｏｎ　ｏｆ　ｓｉｎｔｅｒｅｄ　ｂｒｉｃｋｓ．ｔｈｅ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｃｋ　ｕｓｅｓ　ｏｎｅ—ｗａｙ　ｍｉｓａｌｉｇｎｍｅｎｔ　ｓｔｒｕｃｔｕｒｅ、ｖｉｔｌｌ也ｉｎ　ｗａｌｌｓ　ａｎｄ　ｍｕｌｔｉｐｌｅ　ｏｐｅｎｉｎｇｓ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｏｎｅ—ｗａｙ　ｍｉｓａｌｉｇｎｍｅｎｔ　ｓｔｒｕｃｔｕｒｅ　ｃａｕｓｅｓ　ｔｈｅ　ｄｉｆｅｒｅｎｃｅ　ｏｆ　ｃｏｍｐｒｅｓｓｉｖｅ　ｓｔｒｅｎｇｔｈ　ｏｆ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｃｋｓ’ｃｏｍｐｒｅｓｓｉｏｎ　ｆａｃｅｓ．ＳＯ　ｔｈｅ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｃｋｓ　ｍｕｓｔ　ｂｅ　ｍａｄｅ　ａｎｄ　ｄｅｔｅｃｔｅｄ　ｉｎ　ａｃｃｏｒｄａｎｃｅ　ｗｉｔｈ　ｒｅｌａｔｅｄ　ｉｎｓｔｒｕｃｔｉｏｎｓ．Ｅｎｅｒｇｙ　ｅｆｆｉｃｉｅｎｔ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｅｋ　ｉＳ　ｏｎｅ　ｋｉｎｄ　ｏｆ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｃｋ　ａｎｄ　ａｌｓｏ　ｂｅｌｏｎｇｓ　ｔｏ”ｓｉｎｔｅｒｅｄ　ｉｎｓｕｌａｔｉｎｇ　ｂｒｉｃｋ　ａｎｄ　ｓｉｎｔｅｒｅｄ　ｉｎｓｕｌａｔｉｎｇ　ｂｌｏｃｋ”．Ｔｈｅｒｅ　ｉｓ　ｎｏ　ｓｐｅｃｉａｌｉｚｅｄ　ｓｔａｎｄａｒｄｓ　ｆｏｒ”ｅｎｅｒｇｙ　ｅｆｆｉ—　ｃｉｅｎｔ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｅｋ　ａｎｄ　ｈｏｌｌｏｗ　ｂｌｏｃｋ”ｉｎ　ａｎｙ　ｃｏｕｎｔｒｙ　ｏｒ　ｉｎｄｕｓｔｒｙ．Ｉｔ　ｉｓ　ｓｕｇｇｅｓｔｅｄ　ｔｈａｔ　ＧＢ２６５３８—２０１　１　ｓｉｎｔｅｒｅｄ　ｉｎｓｕｌａｔｉｎｇ　ｂｒｉｃｋ　ａｎｄ　ｓｉｎｔｅｒｅｄ　ｉｎｓｕ－　ｌａｔｉｎｇ　ｂｌｏｃｋ　ｓｈｏｕｌｄ　ｂｅ　ｕｓｅｄ　ａｓ　ｔｈｅ　ｐｒｏｄｕｃｔ　ｓｔａｎｄａｒｄｓ　ｆｏｒ　ｅｎｅｒｇｙ　ｅｆｆｉｃｉｅｎｔ　ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｃｋ．Ｂｒｉｃｋｌａｙｉｎｇ　ｓｕｒｆａｃｅ　ａｎｄ　ｓｔｒｅｎｇｔｈ　ｇｒａｄｅ　ｓｈｏｕｌｄ　ｂｅ　ｈｉｇｈｌｉｇｈｔ－　ｅｄ　ｂｙ　ｂｒｉｃｋｙａｒｄ　ｉｎ　ｐｒｏｄｕｃｔ　ｉｎｓｔｒｕｃｔｉｏｎｓ　ａｎｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｍｕｓｔ　ｂｅ　ｄｏｎｅ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｒｅｇｕｌａｔｉｏｎｓ．　Ｋｅｙ　ｗｏｒｄｓ：ｓｉｎｔｅｒｅｄ　ｈｏｌｌｏｗ　ｂｒｉｃｋ０ａｕ￣ｄｉｎｇ　ｂｌｏｃｋｓ）；ｄｅｔｅｃｔｉｏｎ；ｂｒｉｃｋｌａｙｉｎｇ　１概述　１．１烧结空心砖是节能的墙体材料　研究表明，烧结空心砖是节能的墙体材料。建筑物耗能由　“建筑耗能”和“使用耗能”两部分组成．虽然烧结砖墙体的“建　筑耗能”（即建材耗能）较高（例如，烧结实心砖墙体的“建筑耗　能”是混凝土墙体的３．１２倍。烧结空心砖墙体的“建筑耗能”也　达混凝土墙体的１．８４５倍），但是烧结砖尤其是烧结空心砖（空　洞率达４Ｏ％以上）墙体在使用阶段“使用耗能”比混凝土和钢　筋混凝土墙体小。因混凝土和钢筋的导热系数比烧结砖大，钢　筋混凝土和素混凝土墙体的传热系数（Ｗ／ｍ・ｋ）比烧结砖墙　高，是烧结实心砖的２．１５倍，是孔洞率２５％　２８％的烧结多孔　砖３．Ｏ倍左右。传热系数大，散热快，为了控制室内温度，必须　消耗大量能量。建筑物在长达几十年的使用时间里，钢筋混凝　土墙体建筑物“使用耗能”是烧结实心砖围护墙体的２倍以上　是烧结多孔砖围护墙体的３倍左右。空洞率达４０％以上的烧结　空心砖围护墙体耗能更少．采用空洞率达４０％以上的烧结空　心砖（砌块）的围护墙体的建筑物，其综合节能效果更显著。建　筑物维护墙体采用烧结空心砖砌筑．可省略混凝土外墙施工　聚苯泡沫板等保温层，避免麻烦和火灾隐患。烧结空心砖可以　充分利用工业废碴煤矸石和页岩等生产。这是烧结空心砖之　所以应用日益广泛的根本原因　１．２烧结空心砖强度检测和砌筑的问题　收稿日期：２０１３—０１—１１　作者简介：肖元柄（１９７３一）男，重庆人，大专，工程师，主要从事建筑　工程质量检测。　因具有良好的节能效果，烧结空心砖被广泛用于工程。但　目前烧结空心砖的产品标准尚不齐全，除（烧结空心砖和空心　砌块》（ＧＢ１３５４５—２００３）规定了质量指标，强度以大面抗压强　度结果表示，试验按ＧＢ／Ｔ２５４２规定进行外，重庆许多砖厂生　产的“节能型烧结空心砖”都是按各自的企业标准。目前国家、　行业、地方均无《节能型烧结空心砖》的专门标准，各企业标准　的质量指标和强度检测要求也不完全相同。这给节能型烧结　空心砖的质量控制造成一定的困惑。首先企业标准是企业控　制产品出厂的依据，但缺乏社会公信力，如要将企业标准作为　工程质量验收依据．需要得到有关质量监督部门和建设方的　认可；其次，企业标准规定不一，使得“节能型烧结空心砖（砌　块１”强度检测结果可能出现异议。有时送检委托单填写的“检　测依据”不准确，要求顶面（孔洞竖向）砌筑按《烧结空心砖和　空心砌块》（ＧＢ１３５４５—２００３）检测；有的填按《砌墙砖试验方　法》（ＧＢ／Ｔ２５４２）检测；还有企业标准中规定，节能型烧结空心　砖有两个砌筑面（顶面、大面），检测时不知道到底该以哪个面　的抗压结果评定砖的强度等级。因为不同受压面的抗压强度　相差悬殊，可能得出合格与不合格的两个相反结论。因对砌筑　面规定不清楚，施工现场采用３个砌筑面（顶面、侧面、大面）都　有可能，为准确判定节能型烧结空心砖（砌块）的强度等级和　充分发挥烧结空心砖的节能效果和承载力．我们就烧结空心　砖的检测和砌筑作一些探讨。　２烧结空心砖不同受压面抗压强度差异　在检测中我们发现：对烧结空心砖采用不同受压面测得　的抗压强度不同，

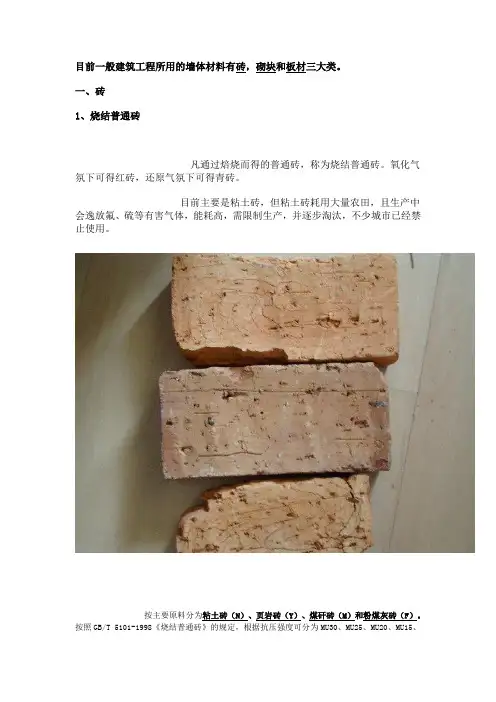

目前一般建筑工程所用的墙体材料有砖，砌块和板材三大类。

一、砖

1、烧结普通砖

凡通过焙烧而得的普通砖，称为烧结普通砖。氧化气氛下可得红砖，还原气氛下可得青砖。

目前主要是粘土砖，但粘土砖耗用大量农田，且生产中会逸放氟、硫等有害气体，能耗高，需限制生产，并逐步淘汰，不少城市已经禁止使用。

按主要原料分为粘土砖（N）、页岩砖（Y）、煤矸砖（M）和粉煤灰砖（F）。按照GB/T

5101-1998《烧结普通砖》的规定，根据抗压强度可分为MU30、MU25、MU20、MU15、MU10五个强度等级；且强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂等项指标划分为三个等级：优等品（A）、一等品（B）和合格品（C）。

烧结普通砖具有自重大、体积小、生产能耗高和施工效率低等缺点。

泛霜是指粘土原料中的可溶性盐类，随着砖内水分蒸发而在砖表面产生的盐析现象，一般在砖表面形成絮团状斑点的白色粉末。轻微泛霜就能对清水墙建筑外观产生较大的影响。中等程度泛霜的砖用于建筑中的潮湿部位时，7～8年后因盐析结晶膨胀将使砖体的表面产生粉化剥落，在干燥的环境中使用约10年后也将脱落。严重泛霜对建筑结构的破坏性更大。优等品无泛霜；一等品不允许出现中等泛霜；合格品不允许出现严重泛霜。

当生产粘土砖的原料含有石灰石时，则焙烧砖时石灰石会煅烧成生石灰留在砖内，这时的生石灰为过烧生石灰，这些生石灰在砖内会吸收外界的水分，消化并产生体积膨胀，导致砖发生膨胀性破坏，这种现象称为石灰爆裂。优等品不允许出现最大破坏尺寸大于2 mm的爆裂区域；合格品不允许出现最大破坏尺寸大于15 mm的爆裂区域。

砖的产品标记按照产品名称、品种、强度等级和标准编号的顺序写出。例如，页岩砖、强度等级MU15、优等品，则其标记应写为：

烧结普通砖 Y MU15 A GB/T 5101
