变电站交直流一体化电源的解决方案

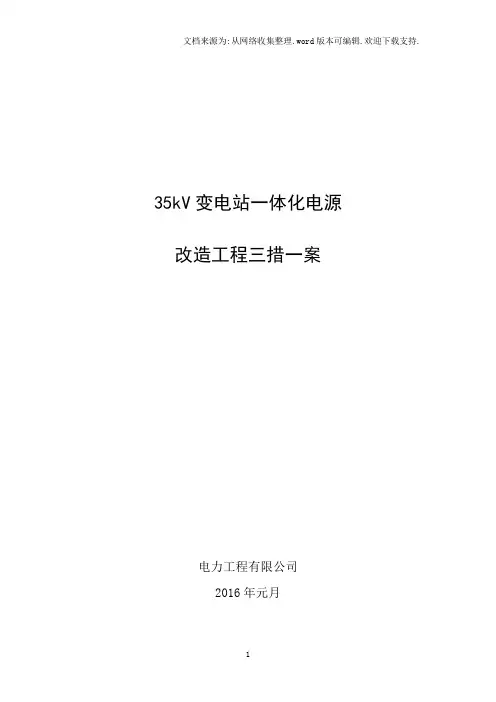

35kV变电站一体化电源改造工程三措一案电力工程有限公司2016年元月目录一、工程概述............................... 错误!未定义书签。

二、组织措施 (4)三、安全措施............................... 错误!未定义书签。

3.1 安全管理目标..................................................................................................... 错误!未定义书签。

3.2 安全工作程序...................................................................................................... 错误!未定义书签。

3.3 安全措施............................................................................................................. 错误!未定义书签。

四、技术措施............................... 错误!未定义书签。

五、施工方案 (9)4.1交流系统改造 (9)4.2直流系统改造 (10)六、附图：主控室屏柜现场照片 (12)七、一体化电源屏位平面布置图 (17)一、工程概述项目部贯彻“安全第一、预防为主、综合治理”的方针，规范和指导项目施工安全文明施工及风险管控过程管理，明确各岗位职责，实行绿色施工，做好环境保护，按照“安全管理制度化、安全设施标准化、现场布置条理化、机料摆放定置化、作业行为规范化、环境影响最小化”的总体要求，保障作业人员和设备财产安全，实现工程安全目标，制定本方案。

停电内容根据唐山技改要求，公司承包的施工项目制定。

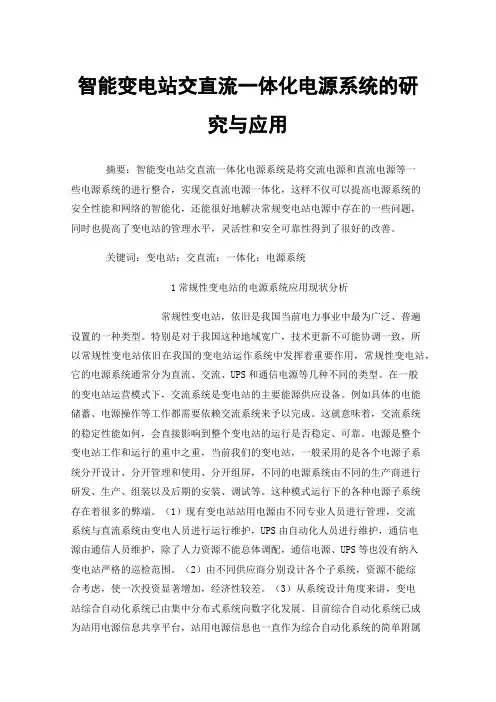

电力交直流一体化电源解决方案关于变电站交直流一体化电源解决方案的探讨背景及现状1、背景电力系统中变电站内的操作电源是保证变电站控制、信号、保护、自动装置可靠运行的保障～变目前隆化分公司变电站一般配置三套各自独立的操作电源系统～即直流操作电源、通信电源、交流不间断电源,UPS,～每套电源系统单独配置蓄电池组和监控管理系统。

为控制、信号、保护、自动装置以及操作机构等供电的直流电源系统～通常称为直流操作电源。

为微机、载波、消防等设备供电的交流电源系统～通常称为交流操作电源,为交换机、光端机、远动等通信设备供电的直流电源系统～则称为通讯电源。

2、现状1、2、1直流操作电源直流操作电源室站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制、保护、自动装置等控制负荷和各类直流电动机、断路器合闸机构等动力负荷的电源。

直流操作电源系统电源一般选择220V或110V,采用不接地方式。

隆化分公司现有35千伏变电站均装设1组蓄电池及1套充电装置～采用单母线接线。

1、2.2通信电源通信电源提供给变电站载波机、光端机等通信设备及保护复用设备电源。

系统电压为48V～采用正接地方式。

1、2.3交流不间断电源交流不间断电源在变电站中UPS主要是给不允许短时停电的计算机监控设备供电～可靠性及稳定性较高～一般均采用一主一备串联运行方式～即正常时由主机供电～主机故障时～从机自动投入。

UPS正常由交流电源供电～当交流电源消失或整流器、逆变器等元件故障～则由自带的蓄电池向逆变器供电。

隆化分公司现有变电站16座～各变电站内均配有UPS电源～由于其内置的蓄电池组容量小且没有专业的维护措施～因此造成蓄电池容量不足或损坏而无法满足自动化的要求。

1、2.4独立操作电源存在的问题无法综合优化资源～各自独立的操作电源系统重复配置蓄电池组～使一次投资增加。

分散布置的设备增加了日常运行维护工作。

各操作电源系统的由于不同的厂家使安装、服务等协调困难。

一体化电源解决方案一体化电源解决方案是指将多种电源设备整合在一起，通过统一的控制系统进行管理和监控，以提供高效、可靠的电源供应解决方案。

该解决方案广泛应用于各种领域，如工业自动化、通信基站、交通运输、医疗设备等。

一体化电源解决方案的基本组成部分包括电源设备、控制系统和监控系统。

1. 电源设备：一体化电源解决方案中的电源设备包括直流电源、交流电源、UPS（不间断电源）等。

这些设备能够提供稳定的电源供应，确保设备正常运行。

同时，电源设备还具备高效能耗、可靠性强、适应性广等特点，能够满足不同应用场景的需求。

2. 控制系统：一体化电源解决方案的控制系统是整个系统的核心部分，它能够对电源设备进行集中控制和管理。

控制系统通常包括控制器、开关、保护装置等。

通过控制系统，用户可以对电源设备进行远程监控、故障诊断和参数设置，实现对整个电源系统的智能化管理。

3. 监控系统：一体化电源解决方案的监控系统用于对电源设备进行实时监测和数据采集。

监控系统通常包括传感器、数据采集器、数据存储设备等。

通过监控系统，用户可以实时了解电源设备的运行状态、能耗情况和故障信息，及时采取相应的措施，保证系统的稳定运行。

一体化电源解决方案的优势和应用场景：1. 优势：一体化电源解决方案具有以下优势：- 高效能耗：通过合理的设计和优化，能够降低能源消耗，提高能源利用效率。

- 可靠性强：采用高品质的电源设备和先进的控制技术，能够确保系统的可靠性和稳定性。

- 灵活性好：一体化电源解决方案可以根据用户的需求进行定制，满足不同应用场景的需求。

- 远程管理：通过网络连接，用户可以随时随地对电源设备进行远程监控和管理，提高工作效率。

2. 应用场景：一体化电源解决方案广泛应用于各个领域，包括但不限于以下几个方面：- 工业自动化：用于工厂生产线、机器人等设备的电源供应和管理。

- 通信基站：用于无线通信基站的电源供应和备份。

- 交通运输：用于交通信号灯、电动汽车充电桩等设备的电源供应和管理。

电力用直流和沟通一体化不连续电源技术方案一、概述目前变电站一般配置三套各自独立的操作电源系统,即直流操作电源(DC)､通信电源､沟通不连续电源(UPS),每套电源系统单独配置蓄电池室､蓄电池组和监控治理系统｡为掌握､信号､保护､自动装置以及某些执行机构等供电的直流电源系统,通常称为直流操作电源｡为微机､载波､消防等设备供电的沟通电源系统,通常称为沟通操作电源;为交换机､远动等通信设备供电的直流电源系统,则称为通信电源｡1.1变电站操作电源系统现状分析1.1.1直流操作电源(DC)直流操作电源是在站用沟通电源正常和事故状态下都能保持可靠供电给变电站内全部掌握､保护､自动装置等掌握负荷和各类直流电动机､断路器合闸机构等动力负荷的电源｡直流操作电源系统电压一般选择220 V或110 V,承受不接地方式｡对220 kV及以上变电站均装设2组蓄电池及2套充电装置,构成两电两充方式,承受单母线分段接线,2段母线之间设联络电器,2组蓄电池及2套充电装置分别接于不同母线段｡从90年月开头智能高频开关电源技术的成熟 ,实现了模块化和并联热备份运行,蓄电池组则承受免维护的阀控式铅酸蓄电池 ,承受分布式计算机及现场总线技术对直流电源系统进展集中监控,提高了充电模块的智能化治理水平及维护便利性,系统运行的牢靠性和技术水平取得了质的飞跃,目前在变电站中已完全取代相控电源而广泛应用｡降交 流配 沟通输入电 单元整流模块*)硅 整流模块堆 压整流模块掌握输出动力输出配电监控 电池巡检动 控力 制母 母线 线绝缘监测无源触点监控模块 至电站监控系统 *)系统不设置硅降压装置时，动力母线和掌握母线合并。

图1 智能高频开关直流电源典型系统构造图1.1.2 通信电源通信电源供给应变电站内载波机 ､光端机等通信设备及保护复接设备电源｡系统电压为48V,承受正极接地方式｡220 kV 及以上变电站按两电两充设计,承受单母线接线,两组蓄电池及2套充电装置分别 接于不同母线段,2段母线之间不设联络电器｡1.1.3 沟通不连续电源 (UPS)沟通不连续电源在变电站中UPS 主要是给不允许短时停电的计算机监控设备供电,牢靠性及稳定性要求高,一般均承受一用一备串联运行方式,即正常时由主机供电,主机故障时,从机自动投入｡UPS 正常 由沟通电源供电,当沟通电源消逝或整流器､逆变器等元件故障,则由自带的蓄电池向逆变器供电｡从90年月中期开头,大量应用在变电站中UPS,由于其内置的蓄电池组容量小且没有专业的维护措施,因此造成蓄电池容量缺乏或损坏而无法满足自动化的要求｡1.2独立的操作电源系统给客户带来了以下问题1）无法综合优化资源,各自独立的操作电源系统重复配置蓄电池组,使一次投资增加｡2）分散布置的设备增加了日常运行维护工作｡3）各操作电源系统的供给商由于利益的差异使安装､效劳等协调困难｡4）供电局各操作电源系统专业班组无法统一治理｡1.3型解决方案针对以上问题,我司设计完成型直流和沟通一体化不连续电源系统,并解决了一体化不连续电源共用蓄电池带来的隔离､DC/DC馈线短路脱扣､统一信息治理等技术难题｡二、一体化不连续电源的实施方案直流电源､电力用沟通(UPS)和电力用逆变电源(INV)､通信用直流变换电源(DC/DC)等装置组合为一体 ,共享直流电源的蓄电池组 , 并统一监控的成套设备｡依据变电站存在的电源类型及其特点 ,考虑目前运行治理体制的差异,我司一体化不连续电源可按以下 2种类型进展接线设计｡2.1DC—UPS一体化电源｡统一由直流操作电源供电,除供给直流操作电源DC外,还供给沟通不连续电源UPS｡主要由直流操作电源､电力专用UPS或逆变､集中监控等局部组成｡UPS不配置独立蓄电池组 ,与直流电源共用蓄电池组,UPS装置作为直流系统的负荷之一｡电力专用逆变器直流输入取自站内直流掌握电源系统的蓄电池组,并且实现了直流与沟通输入和输出的电气隔离,以及高精度的稳压稳频逆变输出 ,是真正意义上的干净电源｡图2 电力专用逆变电源INV典型系统构造图图3 电力专用UPS电源典型系统构造图从系统构造图中我们可以看出,电力专用UPS与逆变电源INV的区分仅仅是在逆变电源的根底上增加了整流器 ,正常运行为在线模式, 即沟通输入经整流器变为直流电后再经逆变器变为标准的正弦波输出,电网停电时无连续地切换至直流掌握电源供电 ,适用于对电源质量要求较高的微机监控设备｡另外在牢靠性要求更高的变电站中 ,可承受1+1双机热备份或者N+1多机热备份方式供电｡电力专用逆变电源INV主要用于后备模式运行,即沟通输入正常时经旁路输出,电网停电时无连续地切换至直流掌握电源逆变输出,适用于对电源质量要求不高的沟通负荷,如事故照明｡电力专用逆变电源虽然可以运行在在线模式,但要增加直流掌握电源系统的常常负荷电流和充电装置的选择容量,明显是不合理的选择｡DC—UPS一体化电源装置设计理念能较好地符合当前变电站的治理体制和运行习惯｡2.2DC—UPS—DC/DC一体化电源｡该接线设计同时取消了UPS系统､通信电源系统的蓄电池,共用直流操作电源DC的蓄电池组｡统一由直流操作电源供电,除供给直流操作电源DC､沟通不连续电源UPS,还供给通信用48 V电源｡在前述接线1的根底上,利用DC/DC电源变换装置代替原通信专业48 V蓄电池电源系统,将DC/DC装置作为直流系统的一个负荷考虑｡它同样是取消了配套的蓄电池组,从站内直流掌握电源系统的蓄电池组取得直流电,经高频变换输出满足通信设备要求的 48V掌握电源｡DC-DC变换器不但实现了直流输入与输出的电气隔离 ,而且通过模块的并联冗余,可以获得很高的牢靠性,绝缘及耐压也满足电力系统的特别要求｡三、一体化不连续电源制造的客户价值和效益一体化不连续电源与变电站传统独立操作电源相比 ,具有以下主要特点:(1)设备资产优化,提高工程投资经济性一体化不连续电源削减了通信用蓄电池及UPS蓄电池,与加大直流操作电源蓄电池容量所增加的投资比 ,可节约肯定资金｡削减了蓄电池组,也就是节约了使用空间｡一体化不连续电源仅用一组蓄电池, 削减了长期维护费用｡(2)人力资源优化,削减日常维护工作量,削减人员配置一体化不连续电源仅配置 1套直流操作电源蓄电池,取消UPS电源､通信电源蓄电池组,削减了维护治理工作量｡蓄电池的日常维护由电气专业人员完成,对蓄电池的日常治理具有更严格的巡察､检查､维护体系,因而可以延长电池的使用寿命,并提高电源系统的牢靠性｡一体化不连续电源将打破目前变电站的运行治理体制和习惯 , 将原各操作电源分开进展维护治理的工作转变到了由变电电气专业人员统一治理维护,削减人员冗余配置｡(3)社会经济效益削减蓄电池的使用量,对改善环境质量具有乐观的作用｡并节约了蓄电池生产所需的铅､铜等不行再生资源｡(4)精细化治理,能较好地实现电源系统治理的网络化､智能化｡将原由不同供货商供给的､通信规约不兼容的电源系统统一为同一标准的产品,设置集中监控器与变电站后台监控通信 ,实现站用电源系统数据一体化的实时监视 ,被监控对象的掌握､调整和运行方式便于实施集中治理､分散掌握｡集中监控承受总线式构造,能便利地进展监控功能的扩展,便利维护｡四、一体化电源已解决的技术问题4.1不同电源系统与直流操作电源系统的隔离直流操作电源系统为不接地系统,所以沟通侧的UPS装置的沟通输入､输出与直流侧必需实行措施进展隔离,如承受隔离变,可避开沟通侧的运行及故障影响直流操作电源系统侧的绝缘降低,造成直流系统接地等特别｡通信电源系统承受正极接地方式,所以DC/DC装置的输入､输出局部也是隔离的｡另外,对于单电单充的变电站,蓄电池组出现故障,则全站全部的交直流电源系统都将失电 ,带来较为严峻的后果,以上都是我司一体化不连续电源针对变电站的重要程度所解决的问题｡4.2DC/DC馈线短路保护装置当电力通信专用DC/DC模块一条馈线支路发生短路故障,馈线短路保护装置能够在DC/DC短路保护状况下,能牢靠切除故障馈线,同时不影响通信电源正常供电｡4.3蓄电池容量的选择一体化电源设备增加了UPS､DC/DC装置,其直流负荷的统计计算时间和负荷系数要合理选择｡如工程设计中UPS的负荷容量一般均较实际偏大,容量计算时可考虑负荷系数为0.6,避开蓄电池容量选择过大｡事故放电时间计算时,直流操作电源系统按无人值班考虑2h,而通信电源系统则按12 h考虑,容量选择时必需考虑以上不同运行条件要求,保证足够容量以满足牢靠性要求｡五、一体化不连续电源系统应用总结一体化不连续电源系统削减了设备配置､蓄电池及检测设备､屏柜数和安装建筑面积,提高设备牢靠性､数据共享及系统分析水平,由变电站统一运行､维护,削减了运维人员和工作量,提高了工作效率和运营治理经济性｡一体化电源必将发挥出它的优势 ,具有良好的进展前景｡6事故照明逆变电源屏3kVA面1附件1一体化不连续电源货物范围一览表序号 名称型号规格 单位 数量 备注1 高频开关电源直流充电屏DC110V面 1 含一体化监控系统2 直流馈线屏面13 蓄电池屏 200Ah 套 1 选用单节电池(2V)4 沟通屏 0.4KV 面 11 5电力专用UPS 屏 1kVA 面 1附件2 设备一览表附件3一体化不连续电源技术条件书1. 总则1.1. 本次订货的电力用直流和沟通一体化不连续电源设备应到达以下标准和技术条件的要求:: DL/T1074- 《电力用直流和沟通一体化不连续电源设备》DL/T5044- 《电力工程直流系统设计技术规定》 DL/T720- 《电力系统继电保护柜､屏通用技术条件》 GB/T 2900.11- 《电工术语 蓄电池名词术语》GB/T 2900.32- 《电工术语 电力半导体器件》GB/T 2900.33- 《电工术语 电力电子技术》GB4208- 《外壳防护等级》DL/T 637- 《阀控式密封铅酸蓄电池订货技术条件》 DL/T 459- 《电力系统直流电源柜订货技术条件》 NDGJ8- 《火力发电厂､变电所二次接线设计技术规程》DL/T724-《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781- 《电力用高频开关整流模块技术规定》DL/T5120- 《小型电力工程直流系统设计规程》电安生[1994]191 《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2023]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》GB3859.1- 《半导体电力变流器》GB4942.2 《低压电器外壳防护等级》GB/T 4208- 《外壳保护等级》GB/T 13384- 《机电产品包装通用技术条件》GB/T 17626.2- 《电磁兼容试验和测试技术静电》GB7261- 《继电器及继电保护装置根本试验方法》GB1984- 《沟通高压断路器》DL402- 《沟通高压断路器》GB/T14715-93 《信息技术设备用不连续电源通用技术条件》以上标准均以最版本为准2.环境条件及工程条件2.1.环境条件2.1.1.安装场所: 户内全地下2.1.2. 四周空气温度: - 15 ℃~ + 40 ℃最大日温差: 15℃相对湿度: ≯90%2.1.3.地震强度:水平加速度垂直加速度≤0.2g ≤0.1g2.1.4.海拔高度: 不超过1000m2.1.5.噪声水平: ≯55dB 2.2.系统概述2.2.1.变电站电源系统承受电力用直流和沟通一体化不连续电源设备来实现｡对于变电站来说,掌握和操作用的沟通不连续电源和直流操作电源的牢靠性是至关重要的,它们是整个站内用电设备的动力来源｡一旦它们发生故障,将会导致微机掌握系统失灵和操作开关拒动等等事故,对安全生产造成极大危害｡将二者整合为一体,实现统一监控和远程监控,这对于变电站智能化治理是必不行少的,是变电站电源进展趋势｡一体化电源装置主要技术特征有:（1）事故照明逆变电源､电力专用 UPS 电源和直流电源共用蓄电池,削减运行维护工作量,提高供电牢靠性,提高站用电源整合机制;（2）通过符合 IEC61850 标准的统一通讯接口,实现对沟通电源､直流操作电源和沟通不连续电源的远程监控,建立站用电源网络监控平台,提高直流电源和UPS 电源的智能化､网络化监控;（3）逆变负载､UPS负载短路时不关机､不中断供电;（4）逆变､UPS 监控器具有智能化防误操作的模拟显示屏,可有效防止由于误操作而导致停电事故;（5）逆变､UPS 的输入和输出均具有工频隔离变压器,从而保证沟通侧的任何特别不会影响直流操作电源的对地绝缘｡2.2.2.电力用直流和沟通一体化不连续电源设备系统框图入下所示:上图种仅示意了UPS系统,逆变系统依据UPS系统一样设置｡2.2.3.一体化电源直流操作电源(DC)配置及接线110V直流操作电源包括蓄电池组､蓄电池充电器､直流屏､蓄电池屏等｡充电器承受高频开关型,具有稳压､稳流及限流性能｡直流馈线承受辐射状供电方式｡直流系统额定电压:110V DC直流系统接线:单母线接线,辐射状供电,接一组蓄电池和一套高频开关充电装置｡蓄电池组数及容量:1组/200Ah(待设联会确认)高频开关充电模块配置:4个20A模块,掌握母线上配置2个,合闸母线上配置2 个｡2.2.3.1高频开关电源根本技术参数充电装置型式:高频开关电源沟通输入: 三相380V±15%50HZ±10% 双回手动､自动切换直流输出: 额定电压110V额定输出电流:20A输出稳压精度为: ±0.1%输出稳流精度为: ±0.1%纹波系数:≤0.1%(阻性负载)并机均流不平衡度:±5%2.2.4.一体化电源装置中逆变电源､电力专用UPS配置及接线逆变电源､电力专用UPS包括沟通输入和输出工频隔离变压器､整流器､逆变器､静态转换开关､手动旁路开关和沟通配电单元等｡本工程要求逆变电源､UPS均不带蓄电池,直流电源来自站内直流系统｡沟通输出额定电压:220V AC电力专用UPS电源数量及容量:1kVA/台1台逆变电源数量及容量:3kVA/台1台2.2.4.1逆变电源､电力专用UPS电源根本技术参数标称沟通输入电压: 220VAC±15%直流输入电压110V,80—115%,纹波系数≤5%沟通输出电压220V±2%(沟通直接输入除外)沟通输出频率:50HZ±0.5%(沟通直接输出除外)波形失真:≤5%(在0~100%线性负载) 过载力量:120%10min150%10S 关机转旁路直流输入与沟通输入切换时间: 0 ms 逆变输出与旁路输出切换时间: ≤4ms 输出功率因数: 0.8 噪 音: 效 率: ≯55dB ≥85% 波峰系数:3:1工频耐压: 屏内各带电回路按其工作电压应能承受下表所规定历时1分钟的 工频耐压试验(特别强调SPWM 逆变输出原边回路对地),试验过程中应无绝缘击穿和内络现象｡防电磁干扰:符合GB9254的规定｡特别是通过二极管对直流源(直流母线)的传导干扰应小于300mV ｡牢靠性估量指标: MTBF 大于10年｡3. 技术参数和性能要求3.1. 总的要求3.1.1. 一体化电源设备的根本参数和技术指标应满足《电力用直流和沟通一体化不连续电源设备》要求｡3.1.2. 全部的元器件必需选用具有生产许可证的合格产品,其性能应符合该元 器件技术条件的规定｡3.1.3. 各柜体应设保护接地,接地处应有防锈措施和接地标志;额定绝缘电压U额定工作电压沟通均方根值或直流V≤60 i工频电压 KV 冲击电压 KV1.0 1 60< V ≤3002.0 5 300< V ≤5002.512四遥功能整流模块沟通屏沟通输入电压､电流遥测单个模块的输出电压､电流交､直流配电三相电压母线电压､电流电池充/放电压､电流逆变､UPS电源直流输入电压､电流沟通输入电压､电流沟通输出电压､电流､频率遥信交直流输入电压､特别报警沟通输出特别报警故障3.1.4.柜内元器件的安装应整齐美观,应考虑散热要求及与相邻元件之间的间隔距离,并应充分考虑电缆的引接便利｡3.2.一体化电源设备的技术要求3.2.1.接线方式直流母线应承受单母线运行方式,母线接一组蓄电池､一套充电装置､一套逆变及一套UPS｡蓄电池组经保护电器接入母线｡外部放电设备经保护电器直接与蓄电池并接｡3.2.2.一体化电源屏配置一体化电源屏应包括充电装置进线､蓄电池进线､放电试验､逆变进线､UPS进线､馈线开关等开断设备｡组屏按充电装置及馈线屏､蓄电池屏､逆变屏､UPS屏原则设置｡阀控式密封铅酸蓄电池要安装在蓄电池屏内,放置于户内｡3.2.3.网络设计沟通电源输入回路应承受双回,且能自动切换,在切换后输入高频开关整流模块､逆变电源模块和UPS电源模块前均需配置防雷设施｡直流回路的操作与保护设备承受西门子直流型自动空气开关,沟通回路的操作与保护设备承受西门子沟通型自动空气开关｡全部回路需有指示灯,空开带报警接点｡3.3.一体化电源设备应具有遥信､遥测､遥控､遥调功能,留有与变电所监控系统或远方掌握中心的数字接口,满足无人值守变电所的要求｡四遥的根本功能见下表:充电机输出电压､电流浮充电流正常工作状态沟通输入过压､欠压､缺相母线过压､欠压沟通输入过压､欠压母线过压､欠压故障工作状态进线开关､分段开直流母线正､负极关状态绝缘低馈线故障报警熔断器熔断､开关。
