变电站直流电源系统的组成及运行维护

地铁变电站直流操作电源系统维护及故障处理摘要：变电站直流作为城市电力系统运行的一重要电力组成系统，是未来我国居民生活工作和生产运行的最重要电力能源保障，能保持地铁正常高效运行，也直接会影响到电力系统整体的应急供电服务能力。

因此，加强直流电力系统安全的应急保护能力显得十分重要，本文就将系统探讨我国地铁变电站直流操作电源系统的正常运行及维护方式，及对直流设备接地异常故障后的各种相关的处理应对措施，为国家电网安全保障提升服务水平提供一些重要支撑，推动地铁电力系统长期稳定正常运行。

关键词：地铁；变电站；直流操作；电源系统1.变电站直流运行电源1.1变电站直流系统简述变电站直流系统通常由电池组、充电设备和直流负载三部分组成，变电站直流系统的工作电源通常为220V或110V，弱电直流电压为48V。

直流母线划分的接线方式还与交流电池组体的母线数量、直流系统负载设备的直流供电控制方式、充电装置和直流系统设备母线的容量配置方法有关，直流母线划分常指采用的单侧母线容量划分的接线方式。

在单相220KV等级以下高压的直流变电站建设中，直流系统电源通常一般只须安装上一组专用蓄电池，直流母线系统多采用由正反两段交流母线并联连接，直流负载多以直流环形电源系统的并联形式提供。

地铁变电站内的直流操作系统可以独立的运行，通过系统提供给相应位置的交流电源或为在地铁运行中工作的各种其他直流设备供电。

该类检测设备唯一的共同特点就是设备独立性，在系统不直接影响装置正常可靠运行使用的条件情况下，可以充分保证事故开关控制系统的安全正常可靠控制、事故现场照明供电设备等的安全可靠正常有效运行、信号设备装置的有效正常安全运行工作和系统现场监控检测设备系统的高效正常运行。

为使整个系统的正常可靠运行，当系统外部三相交流输入电源完全断开接地时，电池组将可开始独立为该系统供电。

在对变电所直流系统参数进行全面有效地控制保护和监控管理能力的技术基础上，为了保证维护变电站电流系统设备的正常安全，通过定时采集直流蓄电池组的电压参数，可以通过监测电网各个电网功能模块工作的最佳状态，对整个电力系统设备进行一次安全在线检测，它还将定期被电网自动处理。

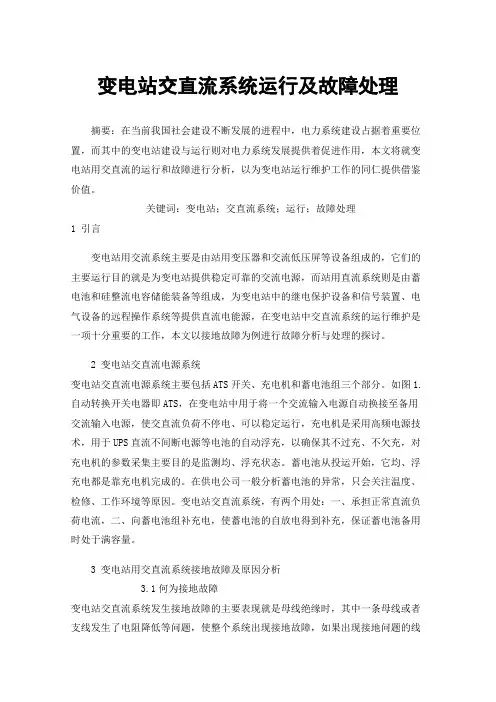

变电站交直流系统运行及故障处理摘要：在当前我国社会建设不断发展的进程中，电力系统建设占据着重要位置，而其中的变电站建设与运行则对电力系统发展提供着促进作用，本文将就变电站用交直流的运行和故障进行分析，以为变电站运行维护工作的同仁提供借鉴价值。

关键词：变电站；交直流系统；运行；故障处理1 引言变电站用交流系统主要是由站用变压器和交流低压屏等设备组成的，它们的主要运行目的就是为变电站提供稳定可靠的交流电源，而站用直流系统则是由蓄电池和硅整流电容储能装备等组成，为变电站中的继电保护设备和信号装置、电气设备的远程操作系统等提供直流电能源，在变电站中交直流系统的运行维护是一项十分重要的工作，本文以接地故障为例进行故障分析与处理的探讨。

2 变电站交直流电源系统变电站交直流电源系统主要包括ATS开关、充电机和蓄电池组三个部分。

如图1.自动转换开关电器即ATS，在变电站中用于将一个交流输入电源自动换接至备用交流输入电源，使交直流负荷不停电、可以稳定运行，充电机是采用高频电源技术，用于UPS直流不间断电源等电池的自动浮充，以确保其不过充、不欠充，对充电机的参数采集主要目的是监测均、浮充状态。

蓄电池从投运开始，它均、浮充电都是靠充电机完成的。

在供电公司一般分析蓄电池的异常，只会关注温度、检修、工作环境等原因。

变电站交直流系统，有两个用处：一、承担正常直流负荷电流，二、向蓄电池组补充电，使蓄电池的自放电得到补充，保证蓄电池备用时处于满容量。

3 变电站用交直流系统接地故障及原因分析3.1何为接地故障变电站交直流系统发生接地故障的主要表现就是母线绝缘时，其中一条母线或者支线发生了电阻降低等问题，使整个系统出现接地故障，如果出现接地问题的线路较多时，就会对变电站设备运行造成影响，甚至可能造成整个变电站运行效率的下降。

3.2发生接地故障的主要原因变电站户外构件问题的发生容易导致其直流系统发生接地故障。

如金属管、端子箱、电缆沟等装置在应用的过程中非常容易积水，并且会受到多种因素的影响。

直流系统基础知识详解一、直流系统的作用1. 直流系统在变电站中为控制、信号、保护、自动装置及事故照明等提供可靠的直流电源。

它还为操作提供可靠的操作电源。

直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。

2. 在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。

二、直流系统构成的主要部件1. 蓄电池、充电机、直流母线、绝缘监察装置、馈出负荷。

2. 直流系统示意图：3. 组成一个不可分割的整体。

若把蓄电池比喻成身体的心脏，直流回路就是身体中的血管，直流负载是身体的肌肉，而充电装置就是身体的脾脏，它担负这生血和造血的功能4. 直流系统的相关技术措施i. 变电站的交流、直流回路不能公用一条电缆：原因交直流系统是互相独立的直流系统绝缘系统而交流是接地系统，两者公用一条电缆，若两者一旦发生短路会造成直流接地，同时影响两个系统。

交流传入直流后果不堪设想，华北电网就发生类似事故。

造成大面积停电事故。

同时公用电缆会干扰。

ii. 变电站直流系统应使用专用的直流熔断器。

用交流熔断器的直流灭弧性能差iii. 高压开关柜、开关机构箱内的照明和加热器不能使用直流电源iv. 事故照明使用蓄电池时应限制事故照明的容量和使用时间。

三、蓄电池1. 阀控密封铅酸蓄电池的特点（本讲义主要讲解该种蓄电池，以下简称蓄电池）1) 常采贫液式设计（也有胶体式，但使用不多），在正负极板之间预留有气体通道，电池充电过程中，正极上产生的氧气通过隔板顺利到达负极，与负极活性物质反应并还原成水，从而实现了气体再化合；同时板栅的设计，抑制了氢气的析出，达到基本不失水的目的。

在电池的整个使用寿命期间，不用加酸加水2) 电池气密和液密好，使用过程中无酸雾溢出，不腐蚀设备3) 正常浮充使用寿命10年4) 自放电小5) 结构紧凑6) 安全阀：内部气压超过预定值时，安全阀自动开启，释放气体，内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部2. 蓄电池的作用充电装置与与蓄电池并联工作，蓄电池的外特性较平坦，蓄电池的内阻比充电装置小，再通过大电流时，大部分电流由蓄电池承担，充电装置在由平时很小的输出电流突然需要输出几十乃至几百安的大电流时，相当于是个短路过程，一般充电装置都设有限流保护装置。

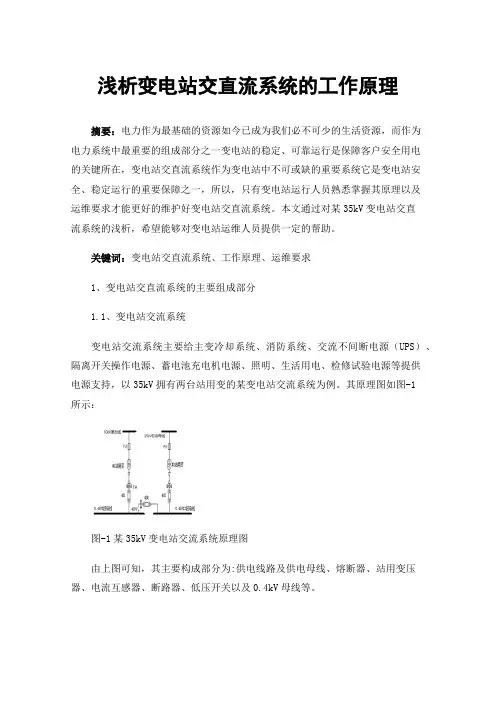

浅析变电站交直流系统的工作原理摘要：电力作为最基础的资源如今已成为我们必不可少的生活资源，而作为电力系统中最重要的组成部分之一变电站的稳定、可靠运行是保障客户安全用电的关键所在，变电站交直流系统作为变电站中不可或缺的重要系统它是变电站安全、稳定运行的重要保障之一，所以，只有变电站运行人员熟悉掌握其原理以及运维要求才能更好的维护好变电站交直流系统。

本文通过对某35kV变电站交直流系统的浅析，希望能够对变电站运维人员提供一定的帮助。

关键词：变电站交直流系统、工作原理、运维要求1、变电站交直流系统的主要组成部分1.1、变电站交流系统变电站交流系统主要给主变冷却系统、消防系统、交流不间断电源（UPS）、隔离开关操作电源、蓄电池充电机电源、照明、生活用电、检修试验电源等提供电源支持，以35kV拥有两台站用变的某变电站交流系统为例。

其原理图如图-1所示：图-1某35kV变电站交流系统原理图由上图可知，其主要构成部分为:供电线路及供电母线、熔断器、站用变压器、电流互感器、断路器、低压开关以及0.4kV母线等。

变电站交流系统在变电站中的作用是无可替代的，它为变电站的稳定运行提供了可靠的安全保障。

系统中各部分的主要作用如下：（1）供电线路及供电母线：10kV某出线、35kVⅡ段母线为交流系统提供两路可靠的电源。

（2）熔断器：熔断器在交流系统中主要起到保护作用。

当系统内发生故障产生的电流超过熔断器自身的额定工作电流后熔断器熔断对整个交流系统起到保护的作用。

（3）站用变压器：站用变压器主要是转换电压的作用，在此交流系统中将10kV、35kV高电压转换成0.4kV的低电压。

（4）电流互感器：电流互感器采集低压侧电流，对系统进行电流监测，当出线异常电流是发送相关的信号，为保护交流系统稳定运行提供保障。

（5）断路器：开断、关合、承载电流，进行日常停送电操作。

（6）低压开关：低压侧停送电操作。

（7）0.4kV母线：为低压侧负荷提供电源。

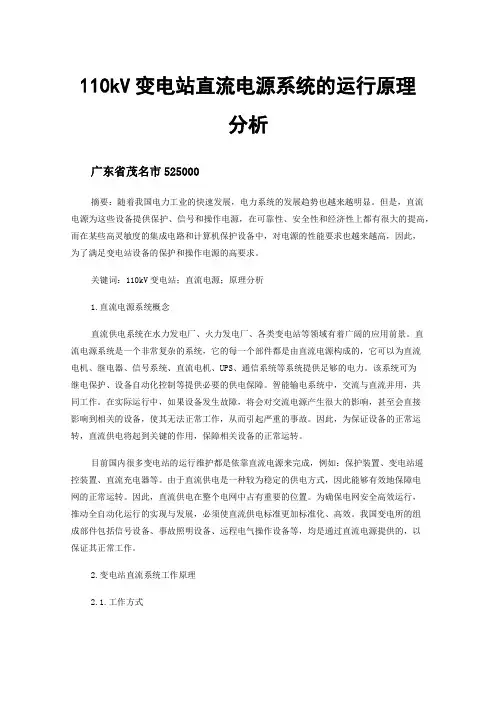

110kV变电站直流电源系统的运行原理分析广东省茂名市525000摘要：随着我国电力工业的快速发展，电力系统的发展趋势也越来越明显。

但是，直流电源为这些设备提供保护、信号和操作电源，在可靠性、安全性和经济性上都有很大的提高，而在某些高灵敏度的集成电路和计算机保护设备中，对电源的性能要求也越来越高，因此，为了满足变电站设备的保护和操作电源的高要求。

关键词：110kV变电站；直流电源；原理分析1.直流电源系统概念直流供电系统在水力发电厂、火力发电厂、各类变电站等领域有着广阔的应用前景。

直流电源系统是一个非常复杂的系统，它的每一个部件都是由直流电源构成的，它可以为直流电机、继电器、信号系统、直流电机、UPS、通信系统等系统提供足够的电力。

该系统可为继电保护、设备自动化控制等提供必要的供电保障。

智能输电系统中，交流与直流并用，共同工作。

在实际运行中，如果设备发生故障，将会对交流电源产生很大的影响，甚至会直接影响到相关的设备，使其无法正常工作，从而引起严重的事故。

因此，为保证设备的正常运转，直流供电将起到关键的作用，保障相关设备的正常运转。

目前国内很多变电站的运行维护都是依靠直流电源来完成，例如：保护装置、变电站遥控装置、直流充电器等。

由于直流供电是一种较为稳定的供电方式，因此能够有效地保障电网的正常运转。

因此，直流供电在整个电网中占有重要的位置。

为确保电网安全高效运行，推动全自动化运行的实现与发展，必须使直流供电标准更加标准化、高效。

我国变电所的组成部件包括信号设备、事故照明设备、远程电气操作设备等，均是通过直流电源提供的，以保证其正常工作。

2.变电站直流系统工作原理2.1.工作方式变电所的直流电源是由两组直流电源组成，即两组直流电源，即双直流工作电源，采用了一种新型的直流电路连接方式，直流屏配线合理，两组交叉控制，电源切换方便安全、人性化、智能化，在变电站发挥了其最大效能。

变电所的直流系统由一组高频开关电源和一组蓄电池组成，其中两组直流用的高频开关电源和两组蓄电池被连接在一根直流母线上，并由两组电池组成。

直流系统运行与维护摘要：时代在不断向前发展，我国的工业发展水平也在不断提升，整体的经济发展水平也逐步提升，为人民创造了更优越的生活条件。

无论是工业生产还是人们的生活，电能都作为主要的能源存在，在人们的生活中占据着非常重要的地位，为了满足社会不断发展的需要，我国的电力系统在迅猛发展，也深深的影响到各个行业。

对电力系统中的每个组成部分做好维护管理工作是保障供电可靠稳定的关键。

直流系统作为变电站的重要组成，其运行的可靠性及稳定性是保证变电站安全稳定，运行连续的关键。

关键词：变电站；直流系统；运行维护变电站直流系统担负着重要的职责，能够补充交流系统运行。

随着变电站的建设规模不断复杂化，对当前直流系统的稳定性和独立性的要求也不断提上日程。

在电网运行中，科学技术的进步，智能化技术的运用，使得变电站直流系统不断进行改造，在维护保养问题上面对了众多的困境。

在此基础上，做好变电站直流系统的结构分析，找到其中存在的问题，并提出运维工作的解决对策。

1直流系统运行方式直流系统主要通过直流小母线给二次控制屏内主变保护控制系统、35kV保护控制系统、10kV保护控制系统提供稳定可靠的直流电源。

此外还给电脑自动化系统、微机五防、远程监控操作等系统提供电源。

除了这些常规部分以外还通过交流逆变系统给一些必须要有可靠电源的附属系统提供持续可靠不间断的电源，如网络通讯、安防监控等等。

正常情况下，交流电源通过交流输入经过变压器输入至整流器，将交流电变成直流电，再经过滤波器进行滤波后向负荷输出直流电。

此外也可以同时给蓄电池进行充电。

通常情况下为了保证交流输入的稳定可靠，一般交流输入采用双回路同时输入，一主一备，双路之间可自动进行切换。

当负荷输出增大，整流器输出不能满足需要时，蓄电池也同时进行供电。

当两路交流电源同时出现故障造成停电（几率极小）、交流电源需要停电检修、整流器故障等情况时，只能由蓄电池向负荷进行供电。

在这种情况下需要主要蓄电池的供电能力，在不能尽快恢复整流输出的情况下，可视站内的具体情况，酌情对部分负荷进行拉闸断电，以保证站内直流电源的可靠持续供应。

变电站直流系统运行维护注意事项摘要：随着经济的发展，人们对供电可靠性提出了更高的要求，电网硬件设施需随同经济发展一起进步。

直流系统在变电站中为继电保护、计算机监控系统、交流不停电电源、事故照明、自动装置等提供电源，还为操作系统提供可靠的操作电源。

直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是保证变电站正常工作的重要条件。

关键词：变电站；直流系统；运行维护；注意事项引言近年来，直流系统的技术和设备发展迅速，阀控铅酸蓄电池、智能型高频开关充电装置、微机型绝缘监测装置、电池巡检仪、电涌专用后备保护器等这些设备安全可靠、技术先进和性能优越，促进了直流系统的发展。

1变电站电力电容器特点在直流电的稳压电压短路中,电容器不仅仅是能够直接用来储存直流稳压电荷,在这一切的工作处理过程中,它仅仅只是起到了直流电压短路的绝缘保护控制作用。

一般这种做的情况下,可以把它直接拿来当做一个直流绝缘保护体系容器来进行看待。

直流电压变容器主要具有以下四个主要技术特点方面的主要性能特点:其中包括直流旁路、去耦、滤波以及直流短路时的储能。

2变电站直流系统运行维护注意事项2.1变压器变压器直流绕组技术作为大型电力设备变电站的一个技术核心主要用于工作站和电力设备,其主要基本结构形式是由双向二向一绕组高压交流输出变压器、三向四绕组直流输出变压器以及之间相相互耦合的直流变压器所共同使用组合起来构成,也就是高、低压每一相共同使用需要绕组合用一项目的高压电各绕组,由其中一个高压电从两个绕组中部分别输出抽取一头绕组用来用作充当其中低电压电各绕组的直流输出高压线头的直流变压器。

每个绕组输出电压高度及其与相应高压绕组匝数其间的电流比值为正,相应的高压绕组输出电流值则与其中低压电各绕组匝数间的电流比值分别为正或正和负。

变压器一般依据实际作用力和功能不同可以划分成直接升压与直流降压处理两类直流变压器。

前者的一类主要目的是直接应用在所有电力系统的直流送电线路一端,而后一类则主要目的是直接应用在其他受控制电源的一端。

浅谈变电站直流系统的运行及维护李晟发布时间：2021-10-09T01:19:50.895Z 来源：《基层建设》2021年第19期作者：李晟[导读] 直流系统是给变电站各类信号设备、继电保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备云南电网有限责任公司丽江供电局云南丽江 674100摘要：直流系统是给变电站各类信号设备、继电保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，在外部交流电源中断的情况下，保证由后备电源蓄电池继续提供直流电源的重要设备。

直流系统的用电负荷极为重要，对供电的可靠性要求很高。

因此直流系统的可靠与否对保障变电站安全运行起着至关重要的作用。

必须加强对直流系统的日常维护。

关键词：变电站；直流系统；运行维护Discussion on DC system operation maintenance in transformer substationSheng LiLijiang Power Supply Bureau of Yunnan Power Grid Co.，Ltd.Yunnan，Lijiang 674100【Abstract】The DC system is a power supply equipment that provides DC power for various signal equipment，relay protection，automatic devices，emergency lighting，emergency power supply，and circuit breaker opening and closing operations in transformer substations. The DC system is an independent power source，which is not affected by generators，factory power and system operation mode. In the case of external AC power interruption，it is an important equipment to ensure that the backup power battery continues to provide DC power. The power load of the DC system is extremely important，and the reliability of the power supply is very high. Therefore，the reliability of the DC system plays a vital role in ensuring the safe operation of the transformer substation. The daily maintenance of the DC system must be strengthened.【Keywords】transformer substation；DC system；operation and maintenance1、引言直流系统是变电站的一个重要组成部分，直流系统可靠运行是电网安全、稳定、连续运行的保证。

变电站直流系统运行维护及故障处理摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。

同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。

直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。

近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。

因此，对直流系统运行维护进行分析研究，有很重要的实际意义。

关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。

如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。

通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。

1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元（含馈线状态监测单元）、绝缘监测（含接地选线）、硅降压回路（可选）、蓄电池电压巡检装置、电压电流测量表计等组成。

1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。

变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。

1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电，经过充电机（实质上是整流装置）转为220V或者110V直流电接入直流母线，蓄电池组与充电机输出并列接入直流母线，这样一方面充电机可以经直流母线给直流负荷供电，另一方面也可以对蓄电池组进行浮充。

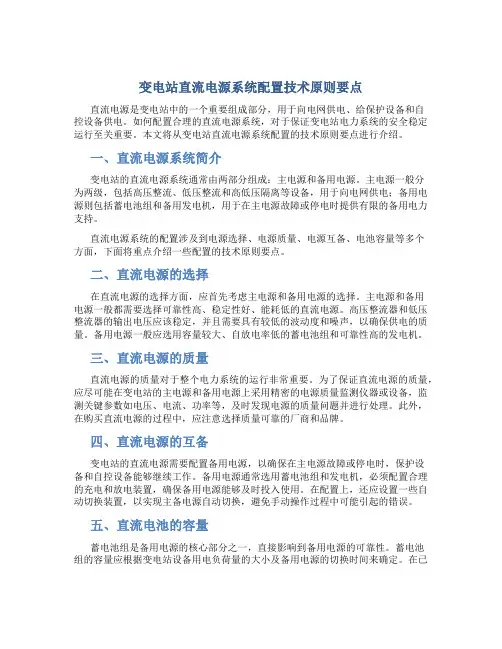

变电站直流电源系统配置技术原则要点直流电源是变电站中的一个重要组成部分，用于向电网供电、给保护设备和自控设备供电。

如何配置合理的直流电源系统，对于保证变电站电力系统的安全稳定运行至关重要。

本文将从变电站直流电源系统配置的技术原则要点进行介绍。

一、直流电源系统简介变电站的直流电源系统通常由两部分组成：主电源和备用电源。

主电源一般分为两级，包括高压整流、低压整流和高低压隔离等设备，用于向电网供电；备用电源则包括蓄电池组和备用发电机，用于在主电源故障或停电时提供有限的备用电力支持。

直流电源系统的配置涉及到电源选择、电源质量、电源互备、电池容量等多个方面，下面将重点介绍一些配置的技术原则要点。

二、直流电源的选择在直流电源的选择方面，应首先考虑主电源和备用电源的选择。

主电源和备用电源一般都需要选择可靠性高、稳定性好、能耗低的直流电源。

高压整流器和低压整流器的输出电压应该稳定，并且需要具有较低的波动度和噪声，以确保供电的质量。

备用电源一般应选用容量较大、自放电率低的蓄电池组和可靠性高的发电机。

三、直流电源的质量直流电源的质量对于整个电力系统的运行非常重要。

为了保证直流电源的质量，应尽可能在变电站的主电源和备用电源上采用精密的电源质量监测仪器或设备，监测关键参数如电压、电流、功率等，及时发现电源的质量问题并进行处理。

此外，在购买直流电源的过程中，应注意选择质量可靠的厂商和品牌。

四、直流电源的互备变电站的直流电源需要配置备用电源，以确保在主电源故障或停电时，保护设备和自控设备能够继续工作。

备用电源通常选用蓄电池组和发电机，必须配置合理的充电和放电装置，确保备用电源能够及时投入使用。

在配置上，还应设置一些自动切换装置，以实现主备电源自动切换，避免手动操作过程中可能引起的错误。

五、直流电池的容量蓄电池组是备用电源的核心部分之一，直接影响到备用电源的可靠性。

蓄电池组的容量应根据变电站设备用电负荷量的大小及备用电源的切换时间来确定。

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分，它负责将交流电转换为直流电，并向高压输电线路提供电力。

直流系统的运行维护及故障处理十分重要，一旦出现问题可能会对整个电力系统造成严重影响。

运行维护人员需要严格按照操作规程，定期进行检查和维护，并且能够快速准确地处理系统故障。

变电站直流系统的运行维护需要遵循以下几项基本原则：1.定期检查：对变电站直流系统的关键设备（如整流器、逆变器、直流配电装置等）进行定期检查和维护，确保设备性能稳定可靠。

2.系统清洁：保持整个直流系统的清洁，定期清理集尘器、除湿器和散热器等设备，确保设备正常工作。

3.温度控制：监控变电站直流系统各设备的温度，确保设备在安全温度范围内工作。

4.漏电保护：加强对直流系统的漏电保护措施，及时发现并排除漏电故障。

5.防雷保护：加强对直流系统的防雷保护措施，有效避免雷击导致的系统故障。

针对变电站直流系统可能出现的故障，运行维护人员需要熟悉各种故障的处理方法，能够快速准确地排除故障。

常见的直流系统故障包括：1. 整流器故障：整流器出现故障时，可能导致整个直流系统的工作中断。

此时需要及时检查整流器，找出故障原因并进行修理。

3. 直流配电装置故障：直流配电装置在工作过程中可能出现接触不良、开关故障等问题，导致直流系统的配电异常。

运行维护人员需要及时检查和修复配电装置故障。

4. 电池组故障：电池组是直流系统的备用电源，一旦电池组出现故障，可能导致系统在停电时无法正常工作。

运行维护人员需要定期检查电池组，发现并更换老化或损坏的电池。

1. 火速排除：一旦发现直流系统故障，需要立即停止相关设备的运行，并火速排除故障，确保系统安全。

2. 备用设备：在直流系统出现故障时，需要及时切换到备用设备，保障电力系统的持续供电。

3. 安全第一：在处理直流系统故障时，运行维护人员需要严格执行安全操作规程，确保人员和设备的安全。

变电站直流系统的运行维护及故障处理需要运行维护人员具备一定的专业知识和技能，能够熟练操作相关设备，并能够快速准确地处理各种故障。

直流系统检测维护技术方案一.直流系统的原理变电站的直流电源系统采用220V电压，每个电站配备两组蓄电池和充电装置。

主要供全站机组控制、励磁、调速器、继电保护、同期装置、录波装置、自动装置、中央音响信号装置、公用设备、厂房事故照明、监控系统等所需的直流控制电源，以及断路器的合闸和储能电源。

1.直流系统的结构变电站的直流系统主要由交流配电单元、充电模块、直流馈电、集中监控单元、绝缘监测单元、降压单元和蓄电池组等部分组成。

两路交流输入经交流配电单元选择其中一路交流输入提供给充电模块﹔充电模块输出稳定的直流，一方面对蓄电池组补充充电和提供合闸输出，另外通过降压单元提供控制输出，为负载提供正常的工作电流﹔绝缘监测单元可在线监测直流母线和各支路的对地绝缘状况﹔集中监控单元可实现对交流配电单元、充电模块、直流馈电、绝缘监测单元、直流母线和蓄电池组等运行参数的采集与各单元的控制和管理，并可通过远程接口接受后台操作员的监控。

1馈线柜上的WJY3000A型微机绝缘监测仪实时监测正负直流母线的对地电压和绝缘电阻，当正负直流母线的对地绝缘电阻低于设定的报警值时，自动启动支路巡检功能，能监测正负母线和支路平衡接地，分别显示故障支路的正负母线接地电阻值。

2.直流系统的电源部分及作用蓄电池和充电装置构成了直流系统的电源部分。

蓄电池的作用:提供事故跳闸等操作电源﹔交流停电、充电装置损坏等情况下，提供保护控制等设备的工作电源。

充电装置的作用:提供正常的负荷电流﹔提供蓄电池浮充电流﹔提供蓄电池均充电流。

3.直流系统专业名词3.1初充电新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。

初充电的工作程序应参照制造厂家说明书时进行。

3.2恒流充电充电电流在充电电压范围内，维持在恒定值的充电。

3.3t均衡充电为补偿蓄电池在使用过程中产生的电压不均匀现象，使用其恢复到规定的范围内而进行的充电。

3.4恒流限压充电先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。

变电站直流系统蓄电池运行与维护摘要：在直流系统中蓄电池是非常重要的部分，它在变电站系统中用途比较大。

一般的蓄电池都处在备用浮充电状态，在交流电出现失电情况时，蓄电池会给发生事故的符合线路提供能量。

在变电站中，供电系统一般都是直流电源。

直流电源系统对于蓄电池的作用比较大，在变电站设备进行通信、分合闸操作、设备电源调整、自动装置操作中，可以实现电源事故照明。

所以，蓄电池组在直流电源中可以保证变电站更好的运行。

关键词：直流系统；变电站；蓄电池；维护和运行1 变电站蓄电池的工作原理充电和放电是蓄电池工作过程的两个重要部分，其中充电可以为蓄电池储备能量，而放电则是提供电的一个过程，由于在变电站中经常使用的VRLA蓄电池时常处于浮充的状态，所以过程当中不需要调整酸碱度和添加电解液，方便人们的使用。

2 蓄电池运行中的常见问题2.1运行环境温度过高蓄电池的运行环境温度过高对其使用寿命有很大影响，环境温度升高将加剧蓄电池正、负极板的腐蚀情况，硫酸盐化严重，同时也将增加其内部水分的消耗，使得电解液干涸，从而缩短蓄电池的循环使用寿命。

阀控式铅酸蓄电池的容量会随着温度的升高而减少，在25℃以上时，每升高6～10℃蓄电池的容量将会减少一半。

因此，必须根据环境温度的变化合理地调整蓄电池组的充电电压，一般每升高1℃，充电电压应下降2～4mV。

同时应保证蓄电池室的良好通风，必要时应使用空调设备，以控制蓄电池室的温度保持在20℃～25℃以内，达到最佳工作状态。

2.2蓄电池长期处于浮充电状态阀控式铅酸蓄电池若长期处于浮充电状态下，只充电而不放电，将会造成蓄电池的正极板钝化，使蓄电池内阻增大，电池容量大幅下降。

同时由于正极的析氧反应，将会导致蓄电池内部水分的消耗与氢离子的增加，从而加速栅板腐蚀，缩短蓄电池的使用寿命。

浮充电压应选择适当，不能过高或过低。

过高的浮充电压会使得蓄电池处于过充电状态，有可能造成蓄电池的缓慢失水。

而过低的浮充电压会使得浮充电流减小，从而相对地延长充电时间，长此以往，将有可能造成电极的硫酸盐化。

浅谈变电站直流电源系统蓄电池组的运行与维护摘要：现阶段，我国的变电站建设越来越多，在变电站中，蓄电池组是非常重要的组成部分。

蓄电池组为电力系统中二次系统负载提供安全、稳定、可靠的电力保障，确保了保护设备、通信设备、自动化设备的正常运行，因此蓄电池组的维护也一直是直流电源系统维护工作的重点和难点。

本文首先对蓄电池组进行简介，其次探讨了当前变电站蓄电池组管理面临的新问题，最后就相关解决对策进行论述，以供参考。

关键词：蓄电池组;使用寿命;更换周期;问题;对策引言蓄电池组在变电站直流系统中起着应急备用电源的重要作用，其运行状态是否良好对保证电网安全可靠运行至关重要。

直流电源也是变电站的控制、保护、信号指示、自动装置、事故照明等的重要电源。

直流系统电压低、元件老化、通信传输故障时有发生，正确检查维护，及时查找消除故障隐患，确保直流系统可靠运行非常重要。

1蓄电池组蓄电池组是一种独立可靠的电源，它不受交流电源影响，在发电厂或变电站内发生任何事故时，甚至在全厂、全站交流电源都停电的情况下，仍能保证直流系统中的用电设备可靠而连续地工作，且电压平稳；同时还可以作为全厂、全站的事故照明电源，是保证供电电源不中断的最后屏障。

加强对蓄电池的管理，如何保证蓄电池组可靠连接于站用直流系统，具有重要的意义。

2当前变电站蓄电池组管理面临的新问题2.1蓄电池的特性决定了其无法应用其他备品备件的库存方式一般当变电站中设备出现故障时，可以利用库存设备实现快速更换。

但是蓄电池组中有个别蓄电池损坏却不能随意更换，需要同厂家、同型号、同批次的蓄电池，且内阻相同才能更换，否则新旧蓄电池搭配在一起使用，将会加快整组蓄电池的损坏速度。

因此，当蓄电池组中某只蓄电池损坏，不能用其他蓄电池简单替换，只能拆除处理;而当一组蓄电池组中损坏的蓄电池达到一定数量，使该蓄电池组电压不能满足直流系统的要求时，必须整组进行更换。

另外，由于蓄电池存在自放电现象，如果蓄电池在不充电的情况下，放置一段时间后其容量会自然下降，若时间足够长，蓄电池将因容量消失殆尽而损坏。

变电站直流系统运行维护及故障处理一、前言变电站直流系统是指用于输电线路的电源系统，其主要作用是稳定输电线路的电压和电流，并提供必要的保护和控制功能。

在变电站中，直流系统通常包括直流发电机组、直流电容器和直流电动机等设备，它们的正常运行和维护对整个输电系统的稳定和可靠运行至关重要。

本文将重点介绍变电站直流系统的运行维护及故障处理方法。

二、直流系统的运行维护1. 定期巡检和保养在变电站直流系统的日常运行中，定期的巡检和保养是至关重要的。

巡检主要包括对直流设备的运行状态、连接情况和温度等进行检查，确保设备正常运行。

保养工作则包括清洁设备表面和连接部位、检查设备的绝缘状态等。

定期的巡检和保养可以有效延长设备的使用寿命，减少故障的发生。

2. 温度监测和控制直流设备在运行过程中会产生一定的热量，高温会影响设备的正常运行并增加故障的风险。

对直流设备的温度进行监测和控制是很重要的。

通过安装温度传感器，变电站可以实时监测设备的温度，及时采取措施降低温度，确保设备的安全运行。

3. 备件管理在直流系统的运行维护中，备件管理也至关重要。

变电站应该根据设备的使用情况和特点，合理备用一定数量的常用备件，确保在设备发生故障时能够及时更换，减少停机时间。

4. 系统运行记录和分析变电站应该建立健全的直流系统运行记录和故障分析档案，及时记录和分析直流设备的运行情况和故障信息。

这样可以为今后的运行维护工作提供重要参考，及时发现设备的潜在问题并做好预防措施。

5. 培训和技术转移对变电站的运行维护人员进行培训和技术转移是十分必要的。

直流系统的运行维护需要一定的专业知识和技术，只有具备足够的知识和技能，才能保证直流设备的正常运行。

三、直流系统故障处理1. 故障诊断和定位变电站直流系统的故障处理首先需要进行故障诊断和定位。

在出现故障时，运行维护人员需要迅速对故障进行分析和判断，找出故障原因并准确地进行定位。

2. 故障隔离和恢复当故障发生时，变电站需要迅速隔离故障设备，确保故障不会扩大影响到其它设备的正常运行。

变电站直流电源系统维护及故障诊断解析摘要：在我们进入电气时代后，社会发生了很大的改变。

变电站智能直流电源系统的安全问题一直是人们关注的重点，如何进一步提高其安全性已经成为现代社会亟待解决的问题之一。

它的安全性对于我们的生产生活有着极大的影响，本篇文章将对直流电源系统的概述、变电站直流电源系统的典型故障以及处理措施进行思考讨论，旨在进一步提高其安全性。

关键词：变电站;直流系统;故障分析;查找处理引言直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。

本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助[1]。

1当前我国变电站直流系统故障的几大类型1.1变电站直流系统电源失压故障变电站直流系统对供电的可靠性有着非常高的要求。

如果继电保护、自动装置以及开关分合闸回路造成直流电源消失，如果该变电站出现故障，将会使得保护和开关拒动。

经由周围的变电站跳闸来进行故障切除，使变电站的事故扩大化，严重的，甚至可以直接威胁到整个电网的安全。

而如果上述系统一旦失去直流电源，运行人员就无法再对设备进行监听，也就无法了解到设备机组的运行状态，不能对设备进行完整的操作。

因此，如果直流系统出现失压故障，相关工作人员一定要在第一时间解除故障，保证直流系统能够正常的运行[2]。

1.2变电站直流系统接地故障这是变电站直流系统中最为常见，也是发生次数最多的一种故障，直流接地故障是很多变电站难以解决的一个困难。

如果直流系统出现接地故障，虽然不会对直流系统的正常运行产生巨大影响，但是一点接地是不允许长期工作的，时间一长很容易扩大成两点接地，而两点接地故障是直流系统中威胁很大的一个故障，很容易造成接地短路现象，使直流保险熔断，自动装置和控制回路失去电源，除此之外，还能把某些继电器短接，出现越级跳闸现象，使整个电力系统发生严重的故障[3]。
