变电站直流电源模块易损分析及处理

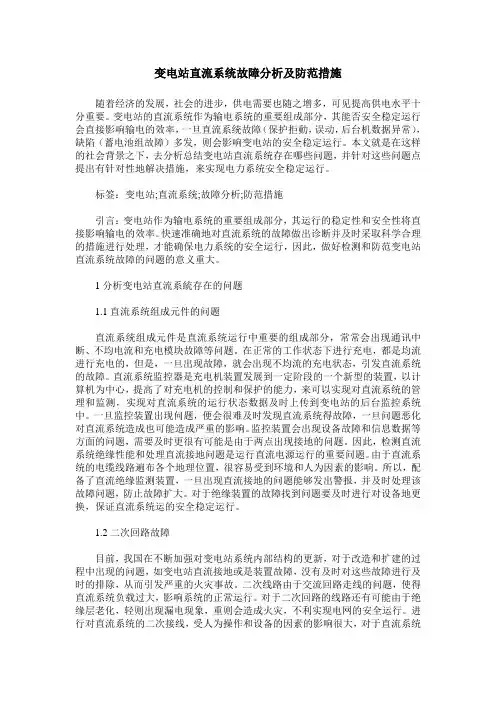

变电站直流系统故障分析及防范措施随着经济的发展，社会的进步，供电需要也随之增多，可见提高供电水平十分重要。

变电站的直流系统作为输电系统的重要组成部分，其能否安全稳定运行会直接影响输电的效率，一旦直流系统故障（保护拒動，误动，后台机数据异常），缺陷（蓄电池组故障）多发，则会影响变电站的安全稳定运行。

本文就是在这样的社会背景之下，去分析总结变电站直流系统存在哪些问题，并针对这些问题点提出有针对性地解决措施，来实现电力系统安全稳定运行。

标签：变电站;直流系统;故障分析;防范措施引言：变电站作为输电系统的重要组成部分，其运行的稳定性和安全性将直接影响输电的效率。

快速准确地对直流系统的故障做出诊断并及时采取科学合理的措施进行处理，才能确保电力系统的安全运行，因此，做好检测和防范变电站直流系统故障的问题的意义重大。

1分析变电站直流系統存在的问题1.1直流系统组成元件的问题直流系统组成元件是直流系统运行中重要的组成部分，常常会出现通讯中断、不均电流和充电模块故障等问题。

在正常的工作状态下进行充电，都是均流进行充电的，但是，一旦出现故障，就会出现不均流的充电状态，引发直流系统的故障。

直流系统监控器是充电机装置发展到一定阶段的一个新型的装置，以计算机为中心，提高了对充电机的控制和保护的能力，来可以实现对直流系统的管理和监测，实现对直流系统的运行状态数据及时上传到变电站的后台监控系统中。

一旦监控装置出现问题，便会很难及时发现直流系统得故障，一旦问题恶化对直流系统造成也可能造成严重的影响。

监控装置会出现设备故障和信息数据等方面的问题，需要及时更很有可能是由于两点出现接地的问题。

因此，检测直流系统绝缘性能和处理直流接地问题是运行直流电源运行的重要问题。

由于直流系统的电缆线路遍布各个地理位置，很容易受到环境和人为因素的影响。

所以，配备了直流绝缘监测装置，一旦出现直流接地的问题能够发出警报，并及时处理该故障问题，防止故障扩大。

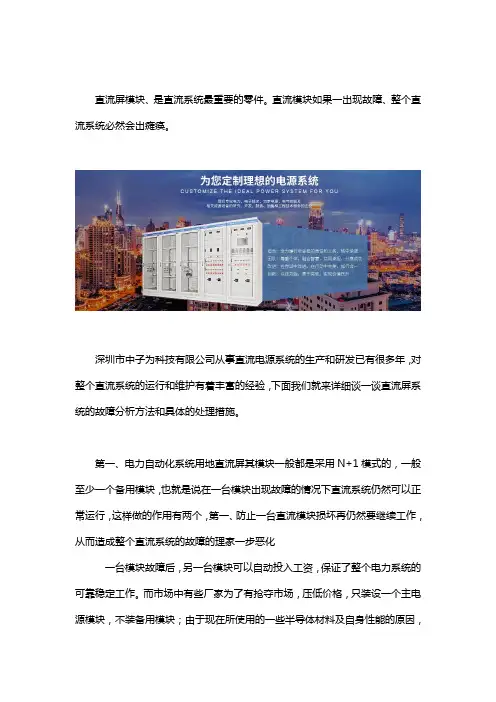

直流屏模块、是直流系统最重要的零件。

直流模块如果一出现故障、整个直流系统必然会出瘫痪。

深圳市中子为科技有限公司从事直流电源系统的生产和研发已有很多年，对整个直流系统的运行和维护有着丰富的经验，下面我们就来详细谈一谈直流屏系统的故障分析方法和具体的处理措施。

第一、电力自动化系统用地直流屏其模块一般都是采用N+1模式的，一般至少一个备用模块，也就是说在一台模块出现故障的情况下直流系统仍然可以正常运行，这样做的作用有两个，第一、防止一台直流模块损坏再仍然要继续工作，从而造成整个直流系统的故障的理家一步恶化一台模块故障后，另一台模块可以自动投入工资，保证了整个电力系统的可靠稳定工作。

而市场中有些厂家为了有抢夺市场，压低价格，只装设一个主电源模块，不装备用模块；由于现在所使用的一些半导体材料及自身性能的原因，单个直流模块的最大功率根本无法满足有些电力自动化及变配电系统的要求，在这种情况下，必然会造成模块过载引引起直流模块设备损坏。

第二、为了解决上述单个直流模块过载造成直流系统的损坏，一般我们都采用多个模块并联运行，但经常又会出现一个问题。

就是没法保证每个模块负荷情况一至，有的模块负荷过重，导致系统过载；而有的模块负荷轻、甚至空负荷运行。

这样，必然会加大了负荷过重那个直流模块发生故障的可能性。

对于这种情况，我们可以在安装调试的时候通过测试工具调节好各个模块的输出电压、使他们输出电压基本上达到一致、实现负荷平均分配。

第三、直流模块交流进线则没有装设过电压保护装置、当出现雷电过电压或者操作过电压的时候，就会造成直流模块的损坏。

对于这种情况，我们建议在在直流交流进线处加装质量可靠的C级和D级两级避雷器，两者之间的距离应保持在5M以上。

这样就可以有效的防止雷电过电压和系统操作过电压所带来的冲击，保证整个直流屏系统的可靠运行。

第四、风冷模块长时间不清洁，灰尘积赞过多、模块系统不能运转、影响散热，当模块内部温度超过了我们所设置的定值时，直流模块就会停止运行，对于这种表况，我们建议最好还是采用自冷模块，自冷模块和风冷模块之间的区别，我们在前面已经做过详细的介绍，其二就是按时清除直流模块的内部的灰尘，保证风冷模块里面的风扇能够正常运行。

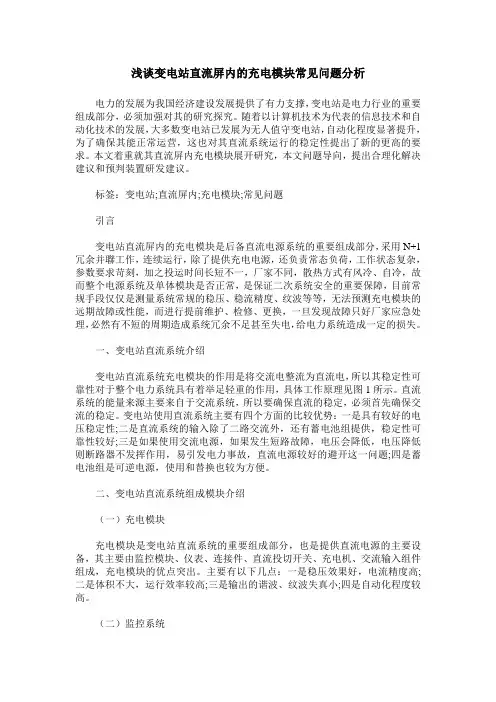

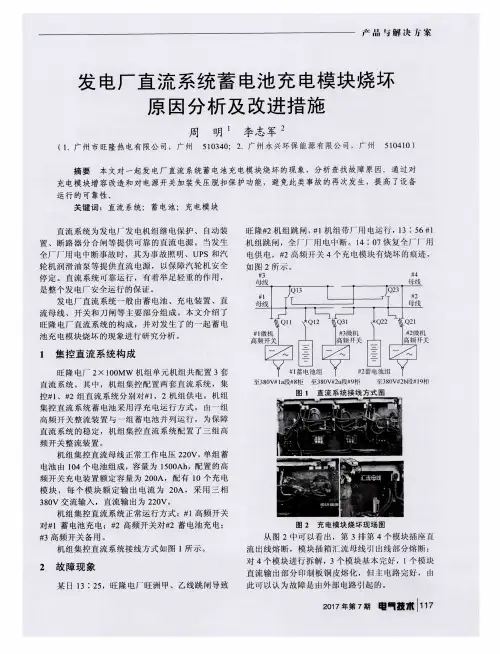

浅谈变电站直流屏内的充电模块常见问题分析电力的发展为我国经济建设发展提供了有力支撑，变电站是电力行业的重要组成部分，必须加强对其的研究探究。

随着以计算机技术为代表的信息技术和自动化技术的发展，大多数变电站已发展为无人值守变电站，自动化程度显著提升，为了确保其能正常运营，这也对其直流系统运行的稳定性提出了新的更高的要求。

本文着重就其直流屏内充电模块展开研究，本文问题导向，提出合理化解决建议和预判装置研发建议。

标签：变电站;直流屏内;充电模块;常见问题引言变电站直流屏内的充电模块是后备直流电源系统的重要组成部分，采用N+1冗余并聯工作，连续运行，除了提供充电电源，还负责常态负荷，工作状态复杂，参数要求苛刻，加之投运时间长短不一，厂家不同，散热方式有风冷、自冷，故而整个电源系统及单体模块是否正常，是保证二次系统安全的重要保障，目前常规手段仅仅是测量系统常规的稳压、稳流精度、纹波等等，无法预测充电模块的远期故障或性能，而进行提前维护、检修、更换，一旦发现故障只好厂家应急处理，必然有不短的周期造成系统冗余不足甚至失电，给电力系统造成一定的损失。

一、变电站直流系统介绍变电站直流系统充电模块的作用是将交流电整流为直流电，所以其稳定性可靠性对于整个电力系统具有着举足轻重的作用，具体工作原理见图1所示。

直流系统的能量来源主要来自于交流系统，所以要确保直流的稳定，必须首先确保交流的稳定。

变电站使用直流系统主要有四个方面的比较优势：一是具有较好的电压稳定性;二是直流系统的输入除了二路交流外，还有蓄电池组提供，稳定性可靠性较好;三是如果使用交流电源，如果发生短路故障，电压会降低，电压降低则断路器不发挥作用，易引发电力事故，直流电源较好的避开这一问题;四是蓄电池组是可逆电源，使用和替换也较为方便。

二、变电站直流系统组成模块介绍（一）充电模块充电模块是变电站直流系统的重要组成部分，也是提供直流电源的主要设备，其主要由监控模块、仪表、连接件、直流投切开关、充电机、交流输入组件组成，充电模块的优点突出。

变电站直流系统介绍及常见故障处理变电站直流系统用于高压电力传输和分配系统中交流电的转换成直流电。

变电站直流系统由直流电源、电池组、充电设备、直流低压配电室和控制室等组成。

直流电源提供高质量的电源电流，电池组作为应急备战系统，能够在交流电源故障时提供长时间的电力保障。

为了保证直流系统的正常运行，需要对常见故障加以处理。

一、常见故障及其处理1. 直流供电系统低压断路器跳闸解决方法：首先检查直流电源输出电压是否正常，然后分别检查电池组输出电压、直流负载电流和分支电源输入电压是否正常，确定故障点进行排除。

2. 电池组渗液解决方法：对于存在渗液情况，应立即检查电池组液位是否正常，如出现液位下降现象，则应及时添加脱气水，并检查电池电解液的比重值，确保电池组运行稳定。

3. 直流电源输出电压不稳定解决方法：在进行干扰分析后，应调整直流电源的输出电压和工作电流，尽可能减小电源产生的干扰影响。

二、如何确保直流系统正常运行1. 做好维护工作变电站直流系统的维护包括对直流电源、电池组、充电设备、直流低压配电室、控制室等各部件的维护检查和监控，从而确保系统的安全运行。

同时，应定期对系统设备进行保养维护，发现问题及时排除。

电池组是直流系统中重要的应急备战设备，其电解液的质量直接影响电池的开放电路电压和长期存储容量，应严格控制电池电解液的比重值，并定期添加脱气水，以保证电池组的正常运行。

3. 控制电气环境的质量直流电源、电池组等电气设备对于电气环境质量的要求非常高，例如电磁干扰和电磁泄漏，此时需采取措施，比如安排漏电保护器，减小干扰源的输出电压和电流等，以保证电气环境的质量。

总之，要确保变电站直流系统的正常运行，需要定期进行设备检查和维护，保证电池组电解液的质量和控制电气环境的质量。

此外，对于常见故障需要及时做好故障排查和处理，以确保系统的持续稳定运行。

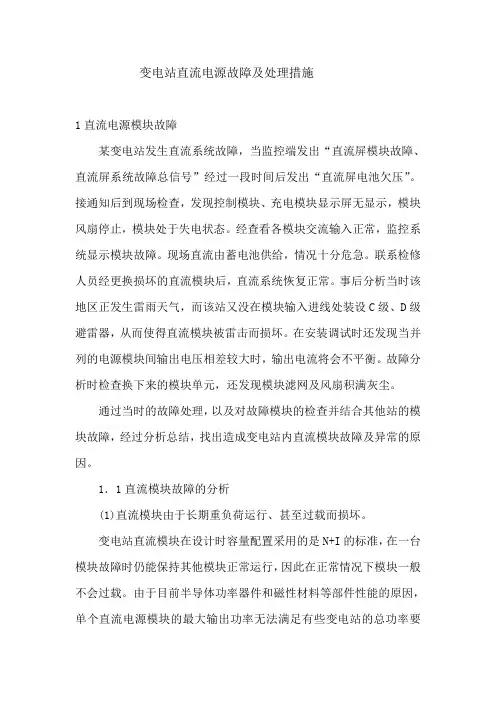

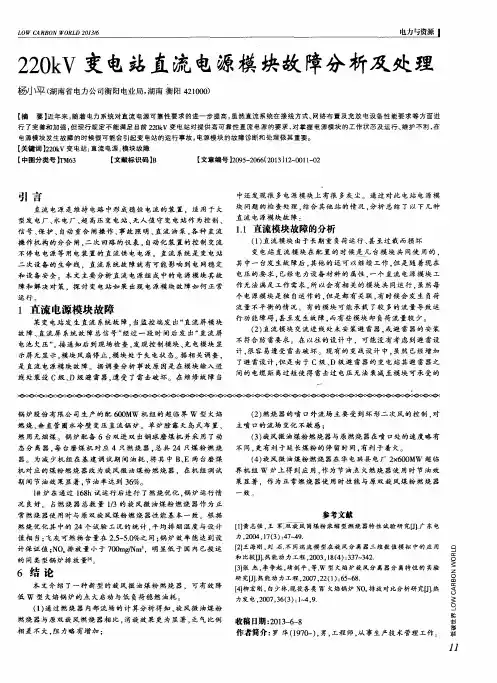

变电站直流电源故障及处理措施1直流电源模块故障某变电站发生直流系统故障，当监控端发出“直流屏模块故障、直流屏系统故障总信号”经过一段时间后发出“直流屏电池欠压”。

接通知后到现场检查，发现控制模块、充电模块显示屏无显示，模块风扇停止，模块处于失电状态。

经查看各模块交流输入正常，监控系统显示模块故障。

现场直流由蓄电池供给，情况十分危急。

联系检修人员经更换损坏的直流模块后，直流系统恢复正常。

事后分析当时该地区正发生雷雨天气，而该站又没在模块输入进线处装设C级、D级避雷器，从而使得直流模块被雷击而损坏。

在安装调试时还发现当并列的电源模块间输出电压相差较大时，输出电流将会不平衡。

故障分析时检查换下来的模块单元，还发现模块滤网及风扇积满灰尘。

通过当时的故障处理，以及对故障模块的检查并结合其他站的模块故障，经过分析总结，找出造成变电站内直流模块故障及异常的原因。

1．1直流模块故障的分析(1)直流模块由于长期重负荷运行、甚至过载而损坏。

变电站直流模块在设计时容量配置采用的是N+I的标准，在一台模块故障时仍能保持其他模块正常运行，因此在正常情况下模块一般不会过载。

由于目前半导体功率器件和磁性材料等部件性能的原因，单个直流电源模块的最大输出功率无法满足有些变电站的总功率要求，直流电源模块的并联是不可避免的，否则无法满足现在变电站对直流供电模块功率的要求。

尽管每个直流电源模块单元具有输出自动均流功能，但是并联运行的各个模块特性的不一致导致各模块负荷电流存在不均衡情况。

有些模块可能承担更多的电流，极端情况下甚至过载，而有些模块运行于轻载状态，甚至基本上是空载运行。

由于存在部分模块分担负荷多、部分模块分担负荷少这一情况，其结果必然加大了分担负荷多的模块损坏的可能性，也缩短了分担负荷多模块的正常使用寿命，降低了系统的可靠性。

通过检查并列直流模块的负荷情况，发现各模块输出电压的差异将导致负荷分配的不平衡。

当其中一个控制模块输出直流电压高于其他模块5V以上时，此模块将承受直流负载的大部分负荷。

变电站直流系统介绍及常见故障处理
变电站直流系统是指变电站中用来供电变压器和输电线路的直流电源系统。

它主要由直流母线、直流电源、直流断路器、直流负载以及相关的保护装置等组成。

直流系统的主要作用是对变电站中的直流设备进行供电，包括直流电动机、直流控制装置、直流照明等。

直流系统还起到稳定变电站的电网电压的作用，通过调节直流系统的电压来实现对交流电网电压的稳定控制。

直流系统的常见故障包括：电源故障、负载短路、直流线路断电、直流电源过负荷、直流断路器失灵等。

针对这些故障，以下是常见故障处理方法：
1. 电源故障：首先检查直流电源的工作状态和电压输出情况，确定电源是否正常工作。

如果电源出现故障，需要及时修复或更换电源。

2. 负载短路：首先切断负载电路，然后检查负载电路中是否有短路故障，修复或更换故障部件后重新接通负载电路。

3. 直流线路断电：检查直流线路是否断开，如果是由于线路故障造成的断电，需要找到线路故障的位置，并进行修复。

4. 直流电源过负荷：检查直流电源的负载情况，调整负载大小，确保直流电源在额定负荷范围内工作。

5. 直流断路器失灵：检查直流断路器的工作状态，如果发现断路器失灵，需要及时修复或更换断路器。

在处理直流系统故障时，需要严格按照操作规程进行操作，确保自身安全。

还应采取预防措施，定期对直流系统进行检查和维护，以减少故障的发生。

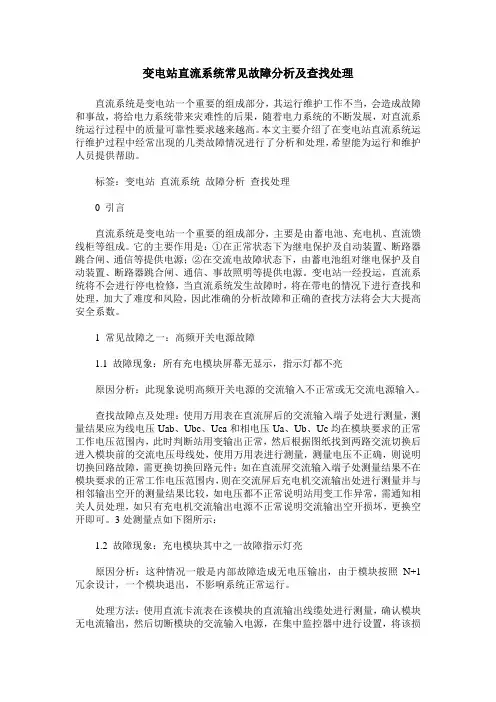

变电站直流系统常见故障分析及查找处理直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。

本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助。

标签：变电站直流系统故障分析查找处理0 引言直流系统是变电站一个重要的组成部分，主要是由蓄电池、充电机、直流馈线柜等组成。

它的主要作用是：①在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；②在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。

变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。

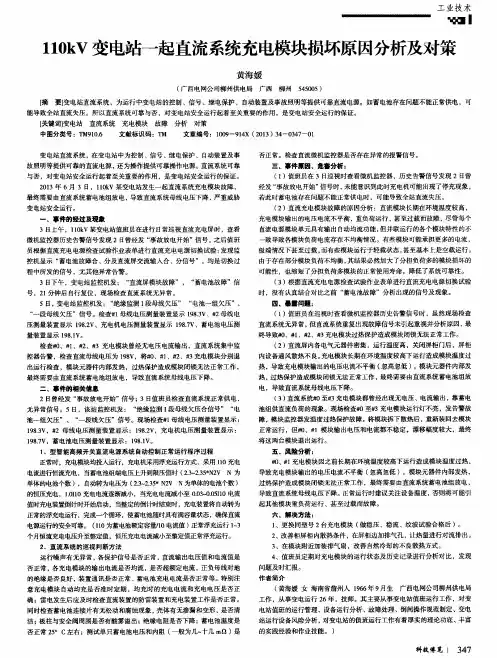

1 常见故障之一：高频开关电源故障1.1 故障现象：所有充电模块屏幕无显示，指示灯都不亮原因分析：此现象说明高频开关电源的交流输入不正常或无交流电源输入。

查找故障点及处理：使用万用表在直流屏后的交流输入端子处进行测量，测量结果应为线电压Uab、Ubc、Uca和相电压Ua、Ub、Uc均在模块要求的正常工作电压范围内，此时判断站用变输出正常，然后根据图纸找到两路交流切换后进入模块前的交流电压母线处，使用万用表进行测量，测量电压不正确，则说明切换回路故障，需更换切换回路元件；如在直流屏交流输入端子处测量结果不在模块要求的正常工作电压范围内，则在交流屏后充电机交流输出处进行测量并与相邻输出空开的测量结果比较，如电压都不正常说明站用变工作异常，需通知相关人员处理，如只有充电机交流输出电源不正常说明交流输出空开损坏，更换空开即可。

3处测量点如下图所示：1.2 故障现象：充电模块其中之一故障指示灯亮原因分析：这种情况一般是内部故障造成无电压输出，由于模块按照N+1冗余设计，一个模块退出，不影响系统正常运行。

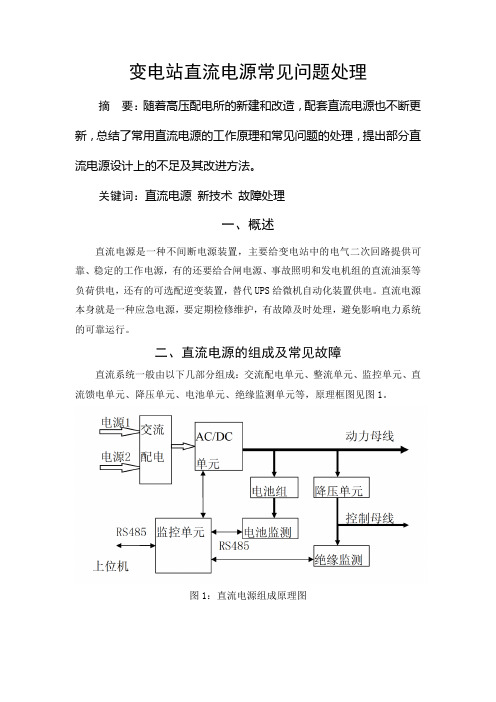

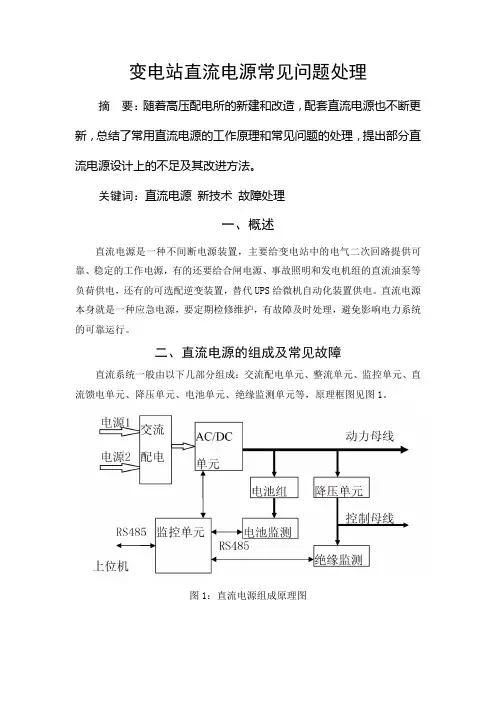

变电站直流电源常见问题处理摘要：随着高压配电所的新建和改造，配套直流电源也不断更新，总结了常用直流电源的工作原理和常见问题的处理，提出部分直流电源设计上的不足及其改进方法。

关键词：直流电源新技术故障处理一、概述直流电源是一种不间断电源装置，主要给变电站中的电气二次回路提供可靠、稳定的工作电源，有的还要给合闸电源、事故照明和发电机组的直流油泵等负荷供电，还有的可选配逆变装置，替代UPS给微机自动化装置供电。

直流电源本身就是一种应急电源，要定期检修维护，有故障及时处理，避免影响电力系统的可靠运行。

二、直流电源的组成及常见故障直流系统一般由以下几部分组成：交流配电单元、整流单元、监控单元、直流馈电单元、降压单元、电池单元、绝缘监测单元等，原理框图见图1。

图1：直流电源组成原理图1、交流配电单元交流配电单元一般引入2路交流电源并实现自动切换，故障率高的部位是切换用的接触器，出现过接触器卡涩不能正常切换和接触器振动大等故障，轻微故障可维修处理，严重时更换。

安装时2路交流电源尽量取自不同的低压母线，充分发挥自动切换功能。

2、整流单元整流单元完成AC/DC转换，有的用3相变压器降压，再用可控硅整流实现，也有的用多个开关电源并列运行，原理图见图2。

一方面给电池充电，另一方面给控制母线提供电源。

开关电源的散热风扇易出故障，定个别整流模块损坏后会引起直流电源接地，更换整流模块时尽量选用同型号期检查，有问题及时更换。

整流模块会因外部短路或电流负荷过大而烧毁的，没有同型号的也要选耐压和额定电流比原来稍高些的。

图2：两种常见的整流单元原理图3、监控单元监控单元一般由专门用单片机开发的控制器或是PLC配合触摸屏组成，主要功能是电池充电管理和后台监控，可查询直流系统运行状态，设定电池充电方式以及直流电压超限报警值。

监控单元同时负责和变电所监控系统通信，把直流系统运行信息传输到监控系统显示。

这部分是直流电源的技术核心，不同厂家的技术不同，即使同一厂家不同系列产品也有很大改动，好在故障率不高，一旦出现故障恐怕要找厂家了，某开闭所的直流电源出现过一次触摸屏无显示的故障，检查发现内部开关电源控制芯片烧坏了，换后正常。

站用交直流专题：变电站直流电源系统典型缺陷及异常处理原则（三）群友来自：电网公司、发电集团、设备厂家、设计院、电科院、高等学校、电建公司、工厂企业等电力同行。

讨论主题：继电保护原理、现场施工、反措执行、故障分析、整定计算、运行维护、检修调试、调度控制、事故处理、录波解析、保护事故报告与论文等技术问题，同时拥有自动化、网络通信、站用交直流、泛在电力物联网等专业进行技术交流。

群内原则：仅限技术问题、回避隐私信息、请勿长期潜水、严禁任何链接。

专题学习变电站直流电源系统典型缺陷及异常处理原则1. 蓄电池组熔断器熔断后，应立即检查处理，并采取相应措施，防止直流母线失电。

2.蓄电池组发生故障时，应迅速隔离故障蓄电池，调整直流系统运行方式或加装备用蓄电池，保证直流系统重要负荷运行正常。

3. 当单一直流充电模块故障时，应及时隔离并屏蔽故障充电模块，加强设备巡视。

4. 当直流充电模块整体故障时，应迅速隔离故障充电装置，调整直流系统运行方式或加装备用充电装置，保证直流系统重要负荷运行正常。

5. 当直流充电装置内部故障跳闸时，应及时启动备用充电装置代替故障充电装置运行，并及时调整好运行参数。

6. 直流电源系统设备发生短路、交流或直流失压时，应迅速查明原因，消除故障，投入备用设备或采取其他措施尽快恢复直流系统正常运行。

7. 蓄电池组发生爆炸、开路时，应迅速将蓄电池总熔断器或空气断路器断开，投入备用设备或采取其他措施及时消除故障，恢复正常运行方式。

如无备用蓄电池组，在事故处理期间只能利用充电装置带直流系统负荷运行，且充电装置不满足断路器合闸容量要求时，应临时断开合闸回路电源，待事故处理后及时恢复其运行。

8.直流系统接地的处理：1) 直流接地判别标准：220V直流系统两极对地电压绝对值差超过40V或绝缘降低到25kΩ以下，110V直流系统两极对地电压绝对值差超过20V或绝缘降低到15kΩ以下，48V直流系统任一极对地电压有明显变化时或绝缘降低到1.7kΩ以下，应视为直流系统接地。

变电站直流电源系统运行现状分析变电站直流电源系统是变电站的重要组成部分，其稳定运行对于保证变电站正常运行起着关键作用。

本文通过分析变电站直流电源系统的运行现状，针对存在的问题提出相关的改进措施。

一、现状分析1. 设备老化问题：由于变电站直流电源系统是长时间运行的，设备容易发生老化，例如电源整流变压器、整流模块等。

老化的设备会导致直流电源的输出电压波动、电流不稳定等问题。

3. 系统调整不及时：当变电站负荷发生变化时，直流电源系统需要进行相应调整，以维持输出的稳定性。

但是当前的直流电源系统在调整上存在不及时的问题，导致负荷变化时，系统无法及时调整输出，从而影响变电站的正常运行。

4. 安全性问题：直流电源系统是供电变电站的关键设备，其安全性至关重要。

但是目前直流电源系统存在一些潜在的安全隐患，例如设备的维护保养不及时、相关设备的防护措施不到位等，容易导致人员伤害和设备损坏。

二、改进措施1. 设备维护保养：定期对直流电源系统的设备进行维护保养，及时更换老化设备，确保设备的正常运行。

加强设备的日常巡检工作，及时发现潜在的故障隐患，采取相应的修复措施，避免故障的发生。

2. 故障排查机制：建立完善的故障排查机制，包括故障报修、故障分析、故障修复等环节。

通过对故障的及时排查和修复，避免因故障而导致的系统停电和设备损坏，确保直流电源系统的正常运行。

3. 系统调整优化：对直流电源系统进行调整优化，确保其能够适应负荷变化。

通过引入自动化调整装置，监测负荷变化，实现对系统的自动调整，提高系统的响应速度和稳定性。

4. 安全管理加强：建立健全的安全管理制度，对直流电源系统进行安全管理。

定期进行安全隐患排查，修复潜在的安全隐患。

加强设备的防护措施，确保设备运行过程中的安全。

三、结论通过对变电站直流电源系统的运行现状进行分析，可以看出当前系统存在设备老化、故障频发、系统调整不及时、安全性问题等问题。

为解决这些问题，可以采取设备维护保养、故障排查机制、系统调整优化和安全管理加强等改进措施。

变电站直流系统常见故障处理方法一、直流系统失电直流系统失电是指变电站直流供电系统失去供电信号，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源供电线路断开、电源故障等；2.直流母线或接地线路断开：直流母线或接地线路开关未正常闭合或断开；3.直流设备故障：直流设备故障导致无法正常工作。

处理方法：1.检查直流电源供电线路是否正常，检查直流电源工作状态和输出电压是否正常；2.检查直流母线断路器和接地开关是否合闸，若未合闸则进行操作；3.检查直流设备，如直流电机、直流电动机等是否故障，进行维修或更换。

二、直流系统电压异常直流系统电压异常是指变电站直流系统的电压偏离额定值，可能过高或过低，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源输出电压偏离额定值；2.直流设备故障：直流设备存在电压不平衡或电压波动等问题；3.直流电缆故障：直流电缆接头松动或绝缘不良导致电压异常。

处理方法：1.检查直流电源输出电压，如果偏离额定值则调整直流电源；2.检查直流设备，如直流电动机、整流装置等是否存在故障，进行维修或更换；3.检查直流电缆接头是否紧固，如发现接头松动则加固，如果发现绝缘问题则进行绝缘检查和修复。

三、直流系统短路故障直流系统短路故障是指变电站直流系统发生短路现象，可能导致设备损坏甚至引发火灾。

可能的原因包括：1.直流设备故障：直流设备内部短路导致故障；2.直流电缆损坏：直流电缆绝缘破损或接头松动导致短路故障；3.异物进入：在直流设备内部或直流电缆中存在异物导致短路故障。

处理方法：1.检查直流设备是否存在内部短路，如果发现则进行维修或更换；2.检查直流电缆是否存在绝缘破损或接头松动，进行修复或更换；3.定期对直流设备和电缆进行清理，避免异物进入。

四、电池组故障电池组是变电站直流系统的重要部分，常见故障包括电池电压下降、容量减小等问题。

可能的原因包括：1.电池老化：电池组使用时间长导致老化；2.充电不良：电池充电系统故障导致电池无法正常充电；3.温度过高：电池工作环境温度过高导致电池容量减小。

变电站直流缺陷剖析及避免变电直流是供操作、维护、灯火信号、照明和通讯等设备运用，应有超卓的电压质量和满意的输出容量及作业安稳怀。

直流电源在额外参数下安稳作业和其回路的无缺，是确保变电站正常操作和维护设备精确动作的必要条件。

在体系发作缺陷时，伴有直流电源和回路缺陷，将使维护设备不能精确动作，开关不能跳合，构成或拓宽事端。

从1988年至1998年的11年，湖南省电力体系共发作直流事端37起，均匀生年发作2至4起。

1罗列事端1.11992年2月17日，220KV酃湖变#2主变风冷设备全停跳闸。

要素系主变风冷设备电源接至直流信号电源，作业人员因故取信号熔断器后，风冷设备失掉电源，风冷设备全停维护设备延时跳闸。

1996年又重复上述事端。

1.21994年7月4日，十0KV酃湖变十KV母线雷击，因#十3蓄电池开裂，直流电阻增大，电压降低，致维护开关拒动，开关柜火烧连营，2台主变有纷歧样程度的损坏。

1.31996年1月13日，500KV云田变200KV二次沟通电压回路6;x;14PT增设的基地重动继电器熔断器质量不良，构成二次沟通失压，750MVA#2主变三侧跳闸，扔掉负荷360MW。

1.41996年11月18日，1十KV檀山湾变电站因十KV开关柜存在绝缘缺陷缺陷，因蓄电池组充电容量短少，一向在欠容量下作业；二为熔断器上下级从幅值上和熔断时刻上协作不妥，终究致使了开关柜火烧连营，十台小车开关柜和#1主变烧坏。

1.51997年6月4日，220KV榔梨变1十KV线路缺陷，因直流分支信号回路短路，越级断开总操控电源主动小开关，使直扔掉压，站内维护设备瘫痪、拒动，由220KV线路对侧维护动作，全站失压。

从上述罗列的事端中，大有些事端使主变压器停运，致有些区域大面积停电；有的事端十KV开关柜火烧连营，主变压器严重损坏，给电网、主设备构成无量的扔掉，有的乃至是难以核算的经济扔掉，严重地挟制着电力出产的安全，影响着工农业出产和供电的牢靠性。

变电站直流电源系统典型故障分析与处理摘要：随着科学技术的进一步发展，电力事业取得很大的成就。

其中，变电站直流电源系统在我国有着广泛的应用，它对于我们的生活生产有着极大的帮助。

本篇文章将对直流电源系统的概述、变电站直流电源系统的典型故障以及处理措施进行思考讨论。

关键词：变电站；直流电源系统；典型故障；处理措施在我们进入电气时代后，社会发生了很大的改变。

变电站智能直流电源系统的安全问题一直是人们关注的重点，如何进一步提高其安全性已经成为现代社会亟待解决的问题之一。

它的安全性对于我们的生产生活有着极大的影响，本篇文章将对直流电源系统的概述、变电站直流电源系统的典型故障以及处理措施进行思考讨论，旨在进一步提高其安全性。

1 直流电源系统的概述对于直流电源系统进行了解可以对于变电站直流电系统中的故障有更加清楚的了解，这对于后期工作的开展十分有利。

接下来就对直流电源系统的概述进行简单介绍，主要有以下几个方面：1.1直流电源系统的组成直流电源系统主要又交流输入、充电模块、馈电、蓄电池组、绝缘监测、监控器以及电池巡检等单元共同组成的。

整个直流电源系统（如图1）主要有四个部分，它们分别是蓄电池组、充电装置、监控系统以及馈线屏。

蓄电池组是单体电池通过电气方式连接起来的，它对直流电源系统有着极大的影响。

当直流电源系统出现交流输入故障或全站停电的时候，电池组可以提供负载，对设备进行供电，使供电不会中断，不会影响保护装置的正常工作；如果是短路冲击或者是正常负荷起始冲击等情况，超出整流器额定输出部分的会由蓄电池组共同承担。

充电装置是将交流电转化成为直流电的设备，它主要可以使得正常负荷供电及蓄电池的均浮充功能可以实现。

监控系统有微机监控和绝缘监察两个部分，微机监控主要是负责监视、自诊断以及显示等，它对系统运行的每个环节进行监视，根据数据的反馈及时做好控制工作。

馈线屏是提供多路直流支路供设备、装置使用的配电装置。

图1：直流电源系统的组成1.2直流电源系统的原理直流电源系统会将两路交流电源在交流切换后输入一路交流电源，然后给各个充电模块供电或者两路交流分别输入至充电模块。

变电站直流电源系统典型故障分析与处理分析发表时间：2016-12-01T13:26:59.317Z 来源：《电力设备》2016年第18期作者：栗超[导读] 本文结合工作经验，先对直流电源系统的组成作了简要概述，然后对于直流电源设备的典型故障作了论述。

(国网天津城东供电公司天津市河东区 300250)摘要：本文结合工作经验，先对直流电源系统的组成作了简要概述，然后对于直流电源设备的典型故障作了论述，最后对于直流电源系统异常分析与处理进行了详细的论述。

关键词：直流电源系统；变电站；典型故障；故障处理1直流电源系统的组成充电装置将交流电整流成直流电的一种换流设备，其主要功能是实现正常负荷供电及蓄电池的均/浮充功能。

监控系统包括微机监控单元和绝缘监察单元。

微机监控单元具有监视功能、自诊断功能、显示和控制功能。

负责对系统中各个功能单元（如电压电流采集单元、充电模块、绝缘监测、电池巡检等）运行状态与数据的采集、显示，把系统中各种运行参数与状态获取到，参照测量的数据与运行状态做出相应处理，进行控制系统，全自动管理电源系统。

馈线屏是提供多路直流支路供设备、装置使用的配电装置。

2变电站直流系统故障造成的危害在变电站的运行过程中，直流系统对用电负荷要求较为严格，同时要求非常高的供电可靠性。

若是在监控系统、控制回路或者信号回路出现直流电源供应不足的情况，运行人员就无法对监控系统进行良好的控制，缺少足够的信息来源，无法对设备所处状态和系统潮流等予以明确，更谈不上对设备的正确操作了。

如果在自动装置、继电保护、开关分合闸回路中发生变电站的直流系统故障，就有可能发生意外跳闸或者开关拒动情况，造成系统性故障。

变电站出现直流系统事故之后，相关工作人员应及时的查找故障并分析原因，采取针对性的措施进行解决。

但是在进行直流故障查找过程中可能会引发别的二次回路故障，进一步扩大事故的影响范围。

比如，在2002年，某变电站就出现过这样的问题，在对主变保护二次回路接地进行查找的过程中，主变温度保护出现误跳闸的情况，因那时整个系统只有一条线路与邻省电王相连，导致2个省网都发生了事故。
