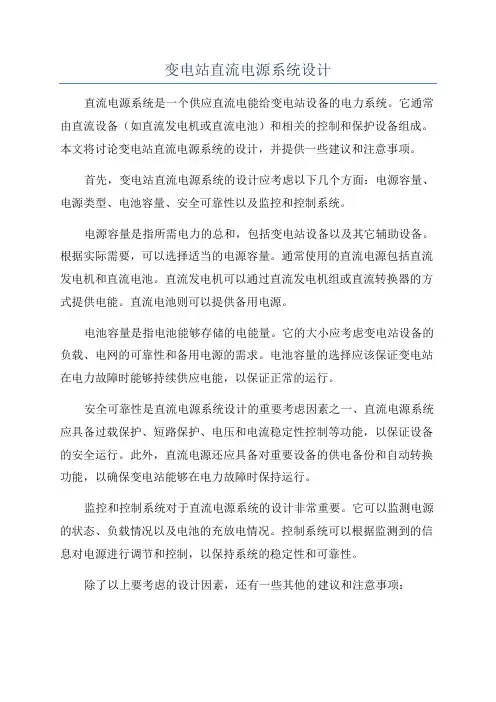

变电站直流电源系统设计直流电源系统是一个供应直流电能给变电站设备的电力系统。

它通常由直流设备（如直流发电机或直流电池）和相关的控制和保护设备组成。

本文将讨论变电站直流电源系统的设计，并提供一些建议和注意事项。

首先，变电站直流电源系统的设计应考虑以下几个方面：电源容量、电源类型、电池容量、安全可靠性以及监控和控制系统。

电源容量是指所需电力的总和，包括变电站设备以及其它辅助设备。

根据实际需要，可以选择适当的电源容量。

通常使用的直流电源包括直流发电机和直流电池。

直流发电机可以通过直流发电机组或直流转换器的方式提供电能。

直流电池则可以提供备用电源。

电池容量是指电池能够存储的电能量。

它的大小应考虑变电站设备的负载、电网的可靠性和备用电源的需求。

电池容量的选择应该保证变电站在电力故障时能够持续供应电能，以保证正常的运行。

安全可靠性是直流电源系统设计的重要考虑因素之一、直流电源系统应具备过载保护、短路保护、电压和电流稳定性控制等功能，以保证设备的安全运行。

此外，直流电源还应具备对重要设备的供电备份和自动转换功能，以确保变电站能够在电力故障时保持运行。

监控和控制系统对于直流电源系统的设计非常重要。

它可以监测电源的状态、负载情况以及电池的充放电情况。

控制系统可以根据监测到的信息对电源进行调节和控制，以保持系统的稳定性和可靠性。

除了以上要考虑的设计因素，还有一些其他的建议和注意事项：1.选择适当的电源类型和容量是非常重要的。

直流发电机和直流电池各有优点和适用场景，需要根据实际情况进行选择。

2.在选择电源设备时，应考虑其效率和能源利用率。

高效率的设备可以减少能源浪费和运营成本。

3.合理规划和设计电源系统的布局和接线，以减少电能损耗和故障风险。

4.定期检查和维护电源设备，确保其正常运行和最大寿命。

5.在设计阶段就需要考虑到后期扩展和升级的可能性，以保证变电站始终具备足够的电源容量和可靠性。

总之，变电站直流电源系统的设计需要综合考虑电源容量、类型、安全可靠性、监控和控制系统等因素。

变电站直流电源系统介绍发布时间：2022-07-28T08:59:42.011Z 来源：《福光技术》2022年16期作者：徐洋[导读] 通信直流供电系统主要由高频开关电源、蓄电池组、直流配电、电源监控等设备组成，为通信设备提供48V直流电源。

通信直流电源系统主要为变电站内通信设备提供48V直流电源，同时也为其他保护装置、安稳装置、自动化装置等设备提供直流电源，保证变电站内信息网络、业务通道安全稳定的传输。

云南电网有限责任公司普洱供电局云南普洱 665000摘要：变电站通信电源系统是为变电站站内通信设备、保护接口装置等设备提供48V直流电源的设备。

二次直流系统是为变电站内各类二次设备、操作机构等提供220V直流电源的电源设备。

它们分别为变电站内不同设备提供所需的不同电压等级直流电源，是保证变电站设备运行不可缺少的动力来源。

一体化电源是将220V与48V电源集成后的直流电源系统，在新建变电站用得到推广运用。

关键词：通信直流电源二次直流系统一体化电源1通信直流电源系统1、通信直流电源系统简介通信直流供电系统主要由高频开关电源、蓄电池组、直流配电、电源监控等设备组成，为通信设备提供48V直流电源。

通信直流电源系统主要为变电站内通信设备提供48V直流电源，同时也为其他保护装置、安稳装置、自动化装置等设备提供直流电源，保证变电站内信息网络、业务通道安全稳定的传输。

通信直流电源的核心是整流模块，通过整流模块将220V交流电源整流成稳定的48V直流电源供给通信设备使用。

因此在配置整流模块时需要有冗余配置。

按照《南方电源通信电源技术规范》，电源整流模块应满足M+N冗余配置，其中N中主用,N≤10时，1只备用，N＞10时，每10只备用1只。

整流模块数量应不少于3只。

通信直流电源系统供电来源是变电站内380V站用交流电源，两路来自不同站用电系统的电源同时为其供电，保证一路交流输入中断后可有另一路交流为其供电，同时其配备有48V蓄电池组，在发生交流电源全部中断时，蓄电池组也会继续供电，保证48V直流供电的持续稳定，因此也可称为不间断电源。

变电站直流电源系统配置技术原则一、背景介绍直流电源是变电站的重要组成部分，负责为电气设备和保护装置供电，保证变电站的正常运行。

直流电源系统的配置技术原则是确保直流电源的可靠性、安全性和经济性的基础，也是影响变电站整体电力系统质量的重要因素。

二、配置技术原则1.容量匹配原则：直流电源系统的容量应根据所需供电设备的功率需求和负荷持续时间确定，确保系统容量足够满足变电站的供电要求。

同时，应考虑负荷的增长潜力，避免容量不足的问题。

2.可靠性原则：直流电源系统应具备良好的可靠性，能够在意外情况发生时提供可靠的供电保障。

为此，应采取冗余设计原则，包括备用电源、备用电池等，确保在主电源发生故障或停电时能够实现无间断供电。

3.安全性原则：直流电源系统的配置应考虑安全系数，避免因故障或其他原因导致电源失效或供电不稳定，造成电气设备的故障甚至损坏。

同时，应设置适当的保护装置和监控系统，及时发现和解决问题。

4.经济性原则：在满足供电要求的前提下，直流电源系统的配置应尽量节约投资和运维成本。

可通过降低设备造价、提高设备的效能和利用现有设备等方式实现经济性的配置。

5.适应性原则：直流电源系统的配置应具备良好的适应性，能够适应不同负荷特性和工作环境。

应根据具体情况选择合适的电源类型和配置方式，以及合理的电压、电流等参数。

6.规范性原则：直流电源系统的配置应符合国家相关标准和规范要求，如《输变电工程施工及验收规范》、《电力工艺设备可靠性导则》等，确保配置过程合规、合理。

三、实施建议1.在配置直流电源系统时，要结合变电站的实际情况和需求，制定详细的配置方案，确保系统的可靠性、安全性和经济性。

2.配置直流电源系统时，应充分考虑设备的负载特性和需求，确保容量的匹配，避免容量不足或过剩的问题。

3.在配置直流电源系统时，应选用质量可靠、性能稳定的设备，确保系统的可靠性和长期运行。

4.配置直流电源系统时，应合理选择备用电源和备用电池的数量和容量，确保在主电源发生故障或停电时能够实现无间断供电。

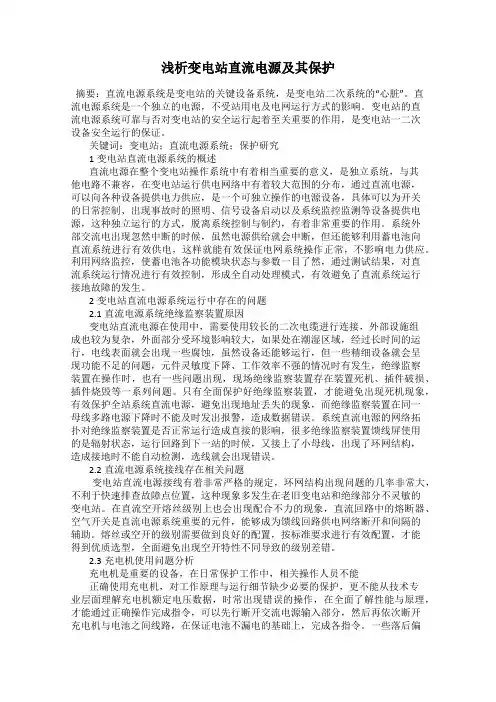

浅析变电站直流电源及其保护摘要：直流电源系统是变电站的关键设备系统，是变电站二次系统的“心脏”。

直流电源系统是一个独立的电源，不受站用电及电网运行方式的影响。

变电站的直流电源系统可靠与否对变电站的安全运行起着至关重要的作用，是变电站一二次设备安全运行的保证。

关键词：变电站；直流电源系统；保护研究1变电站直流电源系统的概述直流电源在整个变电站操作系统中有着相当重要的意义，是独立系统，与其他电路不兼容，在变电站运行供电网络中有着较大范围的分布，通过直流电源，可以向各种设备提供电力供应，是一个可独立操作的电源设备，具体可以为开关的日常控制、出现事故时的照明、信号设备启动以及系统监控监测等设备提供电源，这种独立运行的方式，脱离系统控制与制约，有着非常重要的作用。

系统外部交流电出现忽然中断的时候，虽然电源供给就会中断，但还能够利用蓄电池向直流系统进行有效供电，这样就能有效保证电网系统操作正常，不影响电力供应。

利用网络监控，使蓄电池各功能模块状态与参数一目了然，通过测试结果，对直流系统运行情况进行有效控制，形成全自动处理模式，有效避免了直流系统运行接地故障的发生。

2变电站直流电源系统运行中存在的问题2.1直流电源系统绝缘监察装置原因变电站直流电源在使用中，需要使用较长的二次电缆进行连接，外部设施组成也较为复杂，外面部分受环境影响较大，如果处在潮湿区域，经过长时间的运行，电线表面就会出现一些腐蚀，虽然设备还能够运行，但一些精细设备就会呈现功能不足的问题，元件灵敏度下降、工作效率不强的情况时有发生，绝缘监察装置在操作时，也有一些问题出现，现场绝缘监察装置存在装置死机、插件破损、插件烧毁等一系列问题。

只有全面保护好绝缘监察装置，才能避免出现死机现象，有效保护全站系统直流电源，避免出现地址丢失的现象，而绝缘监察装置在同一母线多路电源下降时不能及时发出报警，造成数据错误。

系统直流电源的网络拓扑对绝缘监察装置是否正常运行造成直接的影响，很多绝缘监察装置馈线屏使用的是辐射状态，运行回路到下一站的时候，又接上了小母线，出现了环网结构，造成接地时不能自动检测，选线就会出现错误。

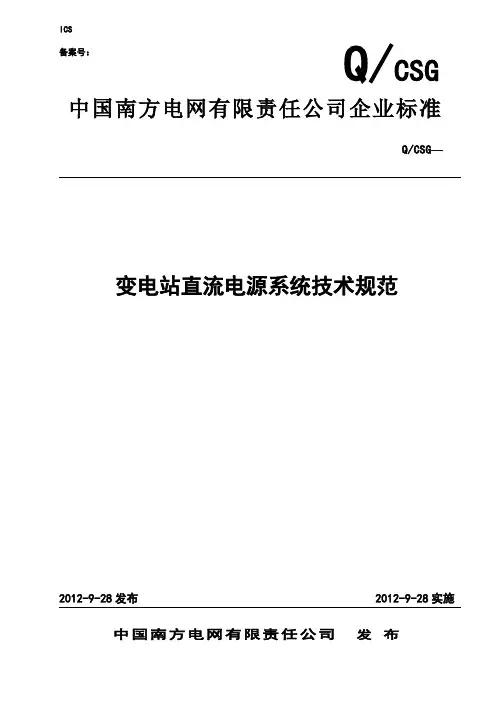

变电站直流电源系统技术标准《变电站直流电源系统技术标准：守护电力的“魔法秘籍”》嘿，朋友们！你们知道吗？在电力的奇妙世界里，变电站就如同一位超级英雄，而直流电源系统就是它的超能力来源！要是没有一套厉害的技术标准来规范，那可就像超级英雄失去了超能力一样糟糕呀！这变电站直流电源系统技术标准简直太重要啦，不搞懂它，那电力世界可就要乱套啦！**一、电池的“能量派对”：活力满满不能停**在这电池的世界里，别让它们死气沉沉呀，要像参加派对一样活力满满！电池可是直流电源系统的核心动力呀，就如同汽车的发动机。

优质的电池就像是充满活力的“小钢炮”，随时准备为变电站提供强大的能量。

我们得确保电池的容量足够大，就像给汽车加上满满的油箱，这样才能让变电站持续稳定地运行。

而且呀，电池的性能要稳定，可不能一会儿强一会儿弱，这就像人一会儿精力充沛一会儿又无精打采，那可不行！比如说，铅酸电池和锂离子电池就是常见的“能量明星”，它们各有各的优势，要根据实际需求来选择合适的哟！**二、充电装置的“魔法加持”：源源不断送能量**嘿，这充电装置可不得了，它就像是给电池施了魔法加持一样，源源不断地给它们输送能量呢！它得像一个智能的“能量管家”，精确地控制充电的过程。

充电装置的效率要高呀，可不能慢吞吞地充电，那会急死人的！就像手机充电一样，快充技术多厉害呀，我们的变电站直流电源系统也需要这样高效的充电装置。

而且它还要稳定可靠，不能三天两头出故障，这就像给汽车加油的加油机，要是总坏，那还怎么开车呀！比如高频开关充电装置，那就是充电装置中的“学霸”，又快又稳，简直绝绝子！**三、绝缘监测的“火眼金睛”：任何隐患不放过**哇哦，这绝缘监测就像是拥有了一双火眼金睛呀，任何隐患都别想逃过它的法眼！它要时刻保持警惕，就像一个尽职尽责的“安全卫士”。

绝缘监测得足够灵敏，哪怕是一点点的漏电或者绝缘下降，它都能迅速发现。

这就像一个超级侦探，任何蛛丝马迹都逃不过它的分析。

变电站电力操作直流电源系统分析摘要：变电站直流电源系统，为运行中变电设备提供直流电源，保证继电保护、通信远动、中央信号、事故照明以及控制操作的直流用电需求。

直流电源作为变电站重要的组成部分，为变电站的控制系统、继电保护、自动装置等提供所需电源。

智能电网技术的发展 , 自动化水平的提高，对变电站、发电厂的直流电源系统运行可靠提出了更高的要求，这关系到变电站、发电厂的安全工作，甚至影响整个电网的稳定。

随着电力系统改革不断深入，怎样确保变电站电力操作处在安全、可靠的运行已经成为最重要的追求。

因此，加强对变电站电力操作直流电源系统措施具有重要作用。

关键词：变电站；电力操作；直流电源；电源系统直流系统是变电站保证安全运行的一个重要组成部分，主要作为继电保护、控制、仪器仪表、信号、通信、操作以及事故照明等的重要电源，其可靠与否，直接关系到电力系统的稳定运行和设备安全。

目前 , 直流系统已经普及社会各个层面 , 为生产活动和人们生活带来了极大的便利。

从某种意义上说 , 直流系统在一定程度上决定了生产的水平和生活的质量，对设备的组装和改进投入的资金也越来越多 , 这在一定程度上改善了直流系统设备状况。

因此 , 变电站工作将直流系统的操作作为重中之重。

一、直流系统的组成目前，电力行业多以两路交流输入，经整流后直流输出，外加一组蓄电池组直流输出相组合的模块化装置构成变电站直流系统，其具有电压平稳、供电可靠的特性。

直流系统主要由两部分组成，蓄电池屏、充馈电屏。

其中蓄电池屏主要用于放置蓄电池（国内多以阀控式铅酸蓄电池为主）；充馈电屏主要由充电装置模块（为蓄电池充电和直流负载供电）、监控系统（直流绝缘监测装置、微机集中监控装置）、电池巡检模块、降压装置模块及一系列交、直流回路、电流、电压显示等装置组成。

二、变电站电力操作直流电源系统存在的问题1、直流系统维护意识不强。

当前无人值班的变电站发展方向是造价低、技术先进、可靠安全。
