变电站的直流系统

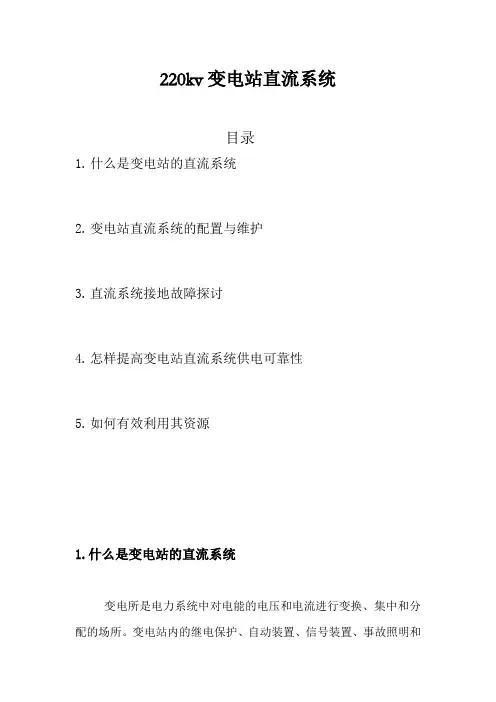

220kv变电站直流系统目录1.什么是变电站的直流系统2.变电站直流系统的配置与维护3.直流系统接地故障探讨4.怎样提高变电站直流系统供电可靠性5.如何有效利用其资源1.什么是变电站的直流系统变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。

变电站内的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作,一般都采取直流电源,所以直流电源的输出质量及可靠性直接关系到变电站的安全运行和平稳供电。

变电站的直流系统被人们称为变电站的“心脏”,可见它在变电站中是多么的重要。

直流系统在变电站中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。

它还为操作提供可靠的操作电源。

直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。

（1）220kv变电站直流母线基本要求：蓄电池组、充电机和直流母线1．设立两组蓄电池，每组蓄电池容量均按单组电池可为整个变电站直流系统供电考虑。

2.设两个工作整流装置和一个备用整流装置，供充电及浮充之用，备用整流装置可在任一台工作整流装置故障退出工作时，切换替代其工作。

3．直流屏上设两段直流母线，两段直流母线之间有分段开关。

正常情况下，两段直流母线分列运行，两组蓄电池和两个整流装置分别接于一段直流母线上。

4．具有电磁合闸机构断路器的变电站，直流屏上还应设置两段合闸母线。

5． 220kV系统设两面直流分电屏。

分电屏Ⅰ内设1组控制小母线（KM Ⅰ）、1组保护小母线（BMⅠ）；分电屏Ⅱ内设1组控制小母线（KMⅡ）、1组保护小母线（BMⅡ）。

6． 110kV系统设1面直流分电屏，屏内设1组控制小母线（KM）、1组保护小母线（BM）。

7． 10kV/35kV系统的继电保护屏集中安装在控制室或保护小间的情况下，在控制室或保护小间设1面直流分电屏。

8．信号系统用电源从直流馈线屏独立引出。

9．中央信号系统的事故信号系统、预告信号系统直流电源分开设置10．每组信号系统直流电源经独立的两组馈线、可由两组直流系统的两段直流母线任意一段供电。

变电站直流系统介绍及常见故障处理变电站直流系统用于高压电力传输和分配系统中交流电的转换成直流电。

变电站直流系统由直流电源、电池组、充电设备、直流低压配电室和控制室等组成。

直流电源提供高质量的电源电流，电池组作为应急备战系统，能够在交流电源故障时提供长时间的电力保障。

为了保证直流系统的正常运行，需要对常见故障加以处理。

一、常见故障及其处理1. 直流供电系统低压断路器跳闸解决方法：首先检查直流电源输出电压是否正常，然后分别检查电池组输出电压、直流负载电流和分支电源输入电压是否正常，确定故障点进行排除。

2. 电池组渗液解决方法：对于存在渗液情况，应立即检查电池组液位是否正常，如出现液位下降现象，则应及时添加脱气水，并检查电池电解液的比重值，确保电池组运行稳定。

3. 直流电源输出电压不稳定解决方法：在进行干扰分析后，应调整直流电源的输出电压和工作电流，尽可能减小电源产生的干扰影响。

二、如何确保直流系统正常运行1. 做好维护工作变电站直流系统的维护包括对直流电源、电池组、充电设备、直流低压配电室、控制室等各部件的维护检查和监控，从而确保系统的安全运行。

同时，应定期对系统设备进行保养维护，发现问题及时排除。

电池组是直流系统中重要的应急备战设备，其电解液的质量直接影响电池的开放电路电压和长期存储容量，应严格控制电池电解液的比重值，并定期添加脱气水，以保证电池组的正常运行。

3. 控制电气环境的质量直流电源、电池组等电气设备对于电气环境质量的要求非常高，例如电磁干扰和电磁泄漏，此时需采取措施，比如安排漏电保护器，减小干扰源的输出电压和电流等，以保证电气环境的质量。

总之，要确保变电站直流系统的正常运行，需要定期进行设备检查和维护，保证电池组电解液的质量和控制电气环境的质量。

此外，对于常见故障需要及时做好故障排查和处理，以确保系统的持续稳定运行。

变电站直流系统介绍及常见故障处理直流系统是变电站中的一种常用电源系统，其主要作用是将变电站的交流电转换为直流电，供给直流设备和直流负载使用。

直流系统由直流电源、直流断路器、直流安全接地装置、直流控制装置等组成。

直流电源是直流系统的核心设备，常见的直流电源有整流变压器、静止变流器和充电器等。

而直流断路器主要用于控制直流系统中的电流，一旦发生故障可以迅速切断电流以保护设备安全。

直流安全接地装置用于保证直流系统的安全接地，并使系统的接地电阻可靠地控制在一定范围内。

直流控制装置可根据需要对直流系统的电压、电流、功率等进行监控和调节。

在变电站中，直流系统常见的故障有短路、过电流、过压、接地故障等。

对于这些故障，需要及时处理以确保直流系统的正常运行。

常见的故障处理方法有：1. 短路故障处理：当直流系统出现短路故障时，应立即切断电源，寻找并消除短路点，修复或更换损坏的设备。

在排除故障之前，必须确保直流系统不再存在故障；修复后，应进行系统的复归测试，以确保修理效果。

2. 过电流故障处理：过电流故障是指直流系统的电流超过额定值。

处理方法可以是调整整流变压器的输出电流，或者更换合适的电流互感器。

4. 接地故障处理：接地故障是指直流系统接地电阻超过额定值，或者直流系统与地之间发生短路。

处理方法可以是寻找并消除接地点，修复或更换损坏的设备。

除了以上常见的故障处理方法外，还需要注意直流系统设备的定期检测和维护，例如定期对直流设备进行绝缘测试、接地测试和保护装置测试等，及时发现并排除潜在的故障隐患，确保直流系统的安全运行。

直流系统是变电站中重要的电源系统，通过提供稳定的直流电源供给直流设备和直流负载使用。

在运行过程中可能出现各种故障，我们需要及时处理，并进行定期检测和维护，确保直流系统的正常运行和设备的安全。

变电站直流系统介绍及常见故障处理
变电站直流系统是指变电站中用来供电变压器和输电线路的直流电源系统。

它主要由直流母线、直流电源、直流断路器、直流负载以及相关的保护装置等组成。

直流系统的主要作用是对变电站中的直流设备进行供电，包括直流电动机、直流控制装置、直流照明等。

直流系统还起到稳定变电站的电网电压的作用，通过调节直流系统的电压来实现对交流电网电压的稳定控制。

直流系统的常见故障包括：电源故障、负载短路、直流线路断电、直流电源过负荷、直流断路器失灵等。

针对这些故障，以下是常见故障处理方法：
1. 电源故障：首先检查直流电源的工作状态和电压输出情况，确定电源是否正常工作。

如果电源出现故障，需要及时修复或更换电源。

2. 负载短路：首先切断负载电路，然后检查负载电路中是否有短路故障，修复或更换故障部件后重新接通负载电路。

3. 直流线路断电：检查直流线路是否断开，如果是由于线路故障造成的断电，需要找到线路故障的位置，并进行修复。

4. 直流电源过负荷：检查直流电源的负载情况，调整负载大小，确保直流电源在额定负荷范围内工作。

5. 直流断路器失灵：检查直流断路器的工作状态，如果发现断路器失灵，需要及时修复或更换断路器。

在处理直流系统故障时，需要严格按照操作规程进行操作，确保自身安全。

还应采取预防措施，定期对直流系统进行检查和维护，以减少故障的发生。

变电站直流系统介绍及常见故障处理直流系统在现代变电站中扮演着非常重要的角色。

变电站直流系统通常由直流电源、直流配电设备和直流负载组成。

其主要作用是为变电站提供直流电源，为直流负载提供电源，并可实现直流设备的保护和控制。

直流系统还能够提供电能存储和备用电源，以及实现直流设备之间的能量互换。

在变电站中，直流系统的运行稳定性和可靠性对整个系统的安全运行起着至关重要的作用。

直流系统通常由直流电源、直流配电设备和直流负载组成。

直流电源通常采用整流变流器作为主要设备，能够将交流电源转换为直流电源。

直流配电设备主要包括直流断路器、直流隔离开关和直流负载开关等设备，用于对直流系统中的各种设备进行控制和保护。

直流负载主要指直流设备和设备群，通常包括直流电机、直流加热装置、直流照明等负载设备。

二、常见故障及处理方法1. 直流电源故障直流电源故障是直流系统中最常见的故障之一。

直流电源故障可能包括整流变流器故障、直流电源控制系统故障、直流电源输出电压异常等。

一旦直流电源故障，会导致直流系统无法正常工作，直流负载设备无法得到正常供电，甚至可能影响整个变电站的运行。

处理方法：一旦发现直流电源故障，应立即关闭故障电源，同时对故障设备进行检修或更换。

在此过程中，需要特别注意安全措施，确保人员和设备的安全。

直流断路器是直流系统中用于对直流线路进行控制和保护的重要设备。

直流断路器故障可能包括触头磨损、触头接触不良、弹簧失效等。

一旦直流断路器故障，会影响直流系统中的设备运行和安全。

直流系统中的直流绝缘故障可能包括绝缘老化、绝缘击穿、接地故障等。

一旦发生直流绝缘故障，会导致直流系统中设备之间或设备与地之间发生绝缘故障，可能引发电气事故。

变电站直流系统在现代变电站中扮演着非常重要的角色，对于变电站的安全稳定运行至关重要。

对于直流系统的故障处理，需要采取及时有效的措施，确保故障设备的及时维修和更换，并严格遵守操作规程和安全措施，确保人员和设备的安全。

变电站直流系统介绍及常见故障处理变电站直流系统是变电站中的一个重要部分，主要负责向高压设备提供稳定而可靠的直流电源。

在变电站中，直流电源的稳定性和可靠性对于正常的电网运行至关重要。

因此，直流系统的故障处理和维护是变电站日常运行中必须关注的问题。

一、直流系统的组成变电站直流系统一般由以下几个部分组成：1. 直流电源：直流电源通常是由整流桥、滤波器和电池组成。

直流电源向直流系统提供稳定的电压和电流，以保证高压设备的正常运行。

2. 直流柜：直流柜是指用于管理、分配和保护直流系统的设备。

直流柜一般包括两部分：主柜和监控柜。

主柜负责直流系统的分配和保护，而监控柜则负责监控直流系统的状态。

3. 直流回路：直流回路是变电站直流系统的基础，它连接了变电站中的各个直流设备，包括直流电源、直流柜、控制设备和保护设备等。

直流回路必须具备高的稳定性和可靠性，以确保高压设备的正常运行。

变电站直流系统的故障处理可以分为两部分：故障排除和维护。

1. 故障排除变电站直流系统的故障主要包括以下几类：（1）电池故障：电池老化、电解液涨裂、内阻过大等问题都会导致电池电压下降或无法供电。

解决方法：更换电池或梯级充电。

（2）整流装置故障：整流装置损坏或整流管故障会导致直流电源无法输出或输出电压不稳定。

解决方法：更换整流装置或整流管。

（3）短路故障：直流回路中发生短路故障会导致直流电源无法正常供电或直流设备损坏。

解决方法：检修直流回路，定位短路点，更换受损设备。

（4）控制设备故障：控制设备损坏或程序出错会导致直流设备无法正常控制。

解决方法：更换控制设备或修复程序。

2. 维护为了保证直流系统的稳定性和可靠性，需要定期对直流系统进行维护。

维护工作主要包括以下几个方面：（1）电池充电：定期对直流系统中的电池进行充电，以保证其电量充足。

（2）设备维护：定期对直流设备进行检查和维护，以确保其正常运行。

（3）安全检查：定期对直流系统的安全设施进行检查和测试。

变电站直流系统介绍及常见故障处理随着电力系统的不断发展，变电站直流系统已经成为了电力系统中不可或缺的一部分。

变电站直流系统提供了一块可靠的电源，它为变电站中的高压设备和保护设备提供稳定的直流电源，同时通过信号传输，保证了电力系统中各个设备的协调运行。

一、变电站直流系统组成变电站直流系统主要由直流配电装置、直流控制装置、直流回路及其组成部件和组件间接线等组成。

其中直流配电装置是变电站直流系统的一项关键设备，它主要包括整流变压器、整流器、滤波器、分配开关和控制电路等部分。

整流变压器将高压输电系统中的交流电源降压或升压变换为直流电源，然后经过滤波器后输出稳定、纯净的直流电源，并通过分配开关分配给整个变电站中的各个直流回路。

直流控制装置是变电站直流系统的另一项关键设备，它主要由控制电路、监测电路、操作单元、保护单元和维护单元等组成。

直流控制装置根据运行要求，通过控制电路对直流回路中的电流、电压和功率等参数进行监测和调节，确保变电站直流系统的正常运行。

1、整流变压器高温故障整流变压器的高温故障可能会导致直流回路系统短路甚至爆炸，严重威胁变电站的安全运行。

当出现高温故障时，需要立即停用整流变压器，并检查故障原因，如是绝缘不良可进行绝缘测试并更换损坏部位，如是冷却系统问题则需要对冷却系统进行清洁以保证正常运行。

2、滤波器失效故障滤波器失效会导致直流回路中出现大量的交流干扰，影响电力系统的运行。

当出现滤波器失效故障时，需要使用专业仪器对滤波器进行测试，查明故障原因，并及时更换滤波器。

3、直流回路接地故障直流回路接地故障会降低直流回路的效率，同时还会引起电路短路和系统故障。

当出现直流回路接地故障时，需要对直流回路进行断电检查，查明接地点和接地导线的问题，并及时处理。

4、直流控制装置故障直流控制装置故障会导致直流回路无法进行有效的控制和调节，影响电力系统的正常运行。

当出现直流控制装置故障时，需要对装置进行检查和测试，查明故障原因，并及时修理或更换故障部件。

变电站直流系统常见故障处理方法一、直流系统失电直流系统失电是指变电站直流供电系统失去供电信号，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源供电线路断开、电源故障等；2.直流母线或接地线路断开：直流母线或接地线路开关未正常闭合或断开；3.直流设备故障：直流设备故障导致无法正常工作。

处理方法：1.检查直流电源供电线路是否正常，检查直流电源工作状态和输出电压是否正常；2.检查直流母线断路器和接地开关是否合闸，若未合闸则进行操作；3.检查直流设备，如直流电机、直流电动机等是否故障，进行维修或更换。

二、直流系统电压异常直流系统电压异常是指变电站直流系统的电压偏离额定值，可能过高或过低，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源输出电压偏离额定值；2.直流设备故障：直流设备存在电压不平衡或电压波动等问题；3.直流电缆故障：直流电缆接头松动或绝缘不良导致电压异常。

处理方法：1.检查直流电源输出电压，如果偏离额定值则调整直流电源；2.检查直流设备，如直流电动机、整流装置等是否存在故障，进行维修或更换；3.检查直流电缆接头是否紧固，如发现接头松动则加固，如果发现绝缘问题则进行绝缘检查和修复。

三、直流系统短路故障直流系统短路故障是指变电站直流系统发生短路现象，可能导致设备损坏甚至引发火灾。

可能的原因包括：1.直流设备故障：直流设备内部短路导致故障；2.直流电缆损坏：直流电缆绝缘破损或接头松动导致短路故障；3.异物进入：在直流设备内部或直流电缆中存在异物导致短路故障。

处理方法：1.检查直流设备是否存在内部短路，如果发现则进行维修或更换；2.检查直流电缆是否存在绝缘破损或接头松动，进行修复或更换；3.定期对直流设备和电缆进行清理，避免异物进入。

四、电池组故障电池组是变电站直流系统的重要部分，常见故障包括电池电压下降、容量减小等问题。

可能的原因包括：1.电池老化：电池组使用时间长导致老化；2.充电不良：电池充电系统故障导致电池无法正常充电；3.温度过高：电池工作环境温度过高导致电池容量减小。

变电站直流系统介绍及常见故障处理【摘要】本文主要介绍了变电站直流系统的概述、组成、工作原理，以及常见故障及处理方法、故障预防措施。

直流系统是变电站中重要的部分，其稳定运行对电网可靠性至关重要。

常见故障包括过载、短路等，处理方法包括及时排查故障点、更换故障元件等。

为了减少故障发生，可以采取一些预防措施，如定期检查设备、加强设备维护等。

通过本文的介绍，读者可以更好地了解变电站直流系统及其常见故障处理方法，提高对电力设备的运行维护能力。

【关键词】直流系统、变电站、故障处理、工作原理、预防措施1. 引言1.1 引言电力系统中的变电站是电能的重要转换和分配设施，直流系统作为变电站中的重要组成部分，在电力传输中扮演着重要角色。

直流系统通过将电能转换为直流电流并进行传输，实现了电力系统的稳定运行和可靠供电。

本文将介绍变电站直流系统的概述、组成、工作原理、常见故障及处理方法以及故障预防措施，以帮助读者了解直流系统在电力系统中的重要性及常见故障处理方法。

通过学习直流系统相关知识，可以更好地维护和管理电力系统，确保其安全可靠运行。

在现代社会中，电力供应对各种生产和生活活动至关重要，因此了解和掌握直流系统知识对于保障电力系统的稳定运行至关重要。

通过本文的介绍和学习，读者将更好地理解直流系统的作用和重要性，从而为电力系统的安全稳定运行提供有力的支持。

2. 正文2.1 直流系统概述直流系统是电力系统中不可或缺的一部分，它在变电站中起着至关重要的作用。

直流系统主要用于输电线路的直流输电和直流电力调节，其稳定性和可靠性对电网运行具有重要影响。

直流系统包括直流输电系统和直流调度系统两部分。

直流输电系统主要用于大距离输电，能够减小电力损耗和提高输电效率。

直流调度系统则用于在变电站中进行电力调节和控制，保障电网运行稳定。

直流系统通常由直流线路、直流变压器、直流断路器、直流滤波器、直流隔离开关等组成。

这些设备通过合理的组合和布置，构成了复杂而高效的直流输电系统。

变电站直流系统简介第一章直流及不间断电源系统第一节概述为供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等直流负荷，变电站内应设由蓄电池供电的直流系统。

第二节站内直流母线接线方式简介一、变电所直流系统典型接线变电站常用的直流母线接线方式有单母线分段和双母线两种。

双母线突出优点在于可在不间断对负荷供电的情况下，查找直流系统接地。

但双母线刀开关用量大，直流屏内设备拥挤，检查维护不便，新建的220-500kv变电站多采用单母线分段接线。

220kv变电所直流系统典型接线：（如下图10-1）220kv变电所直流系统典型接线：（如下图10-2）二、站内直流电压特点的简介：变电所的强电直流电压为：110V或220V，弱电直流电压为48V。

强电直流采用110V的优点：1）蓄电池个数少，降低了蓄电池组本身的造价，减少蓄电池室的建筑面积，减少蓄电池组平时的维护量。

2）对地绝缘的裕度大，减少直流系统接地故障的机率，在一定程度上提高直流系统的可靠性。

3）直流回路中触点的断开时，对连接回路产生干扰电压，直流用110V时，能降低干扰电压幅值。

4）对人员较安全，减少中间继电器的断线故障。

强电直流采用110V的缺点：1）变电站占地面积大，电缆截面大，给施工带来困难。

2）一般线路的高频保护的收发信机输出功率大小与直流电压有关，对长线路的保护不利。

3）交流的220V照明电源和110V的直流电源无法直接切换，需增加变压器和逆变电源，增加事故照明回路的复杂性。

4）在站内有大容量直流电动机的情况下，增大电缆截面，增加投资。

基于技术和经济上的考虑，对于采用集中控制（电缆线较长）的220-500kV 变电站，强电直流系统的工作电压宜选用220V。

当变电站规模较小或全户内的220kV变电所情况下，控制电缆长度较小时，强电直流系统的工作电压宜选用220V。

500KV变电所多采用分布式控制方式，二次设备分部控制，在主控室和分控室都设有独立的直流系统控制，电缆的长度大大缩短，变电所的蓄电池组数多。

变电站直流系统浅析变电站直流系统是现代电力系统中不可或缺的重要组成部分。

它主要用于电力输送、负载平衡、能源储备以及故障处理等方面。

因此，在高压输电领域中，直流系统被广泛应用。

本文将对变电站直流系统的原理和应用进行浅析。

一、变电站直流系统的原理变电站直流系统主要由以下部分组成：直流输电线路、换流器、滤波器、逆变器和脉宽调制控制系统等。

在直流输电线路中，直流电流可以通过两种方式传输：单极串联方式和双极并联方式。

在单极串联方式下，直流线路只需要一根极线，而在双极并联方式下，需要两根极线，其中一根为正极，一根为负极。

换流器是直流系统中最重要的组成部分。

它通过将交流电转换为直流电，将直流电转换为交流电。

在直流到交流的转换中，换流器采用了脉宽调制技术，将直流电脉冲调制成高频交流电；在交流到直流的转换中，则应用了逆变器，将高频交流电转换成直流电。

滤波器主要用于滤除交流电中的高频成分，以保证换流器输出的直流电质量，避免对输电线路和负载产生过高的影响。

二、变电站直流系统的应用1.电力输送在电力输送领域中，变电站直流系统可实现高压、长距离的输电。

因为在长距离输电时，直流电输送的电阻小，能耗低，因而经济效益更好。

同时，直流输电线路占用的空间也较小，成本相对较低。

2.负载平衡在变电站直流系统中，可以通过升压逆变器和调制宽度变换器来调节直流电压和频率，实现系统电压、功率的平衡调整。

当负载发生变化时，可以通过系统控制来实现对直流电的稳定输出，维持系统的电能质量。

3.能源储备具有能量储备功能的电源连接系统可以用作变电站的备用电源。

直流系统的电池组可以吸收电力系统中的峰值电量，存储能量。

当电力系统需要能量时，电池组可以向电力系统提供能量，满足电力需求。

4.故障处理变电站直流系统通过少量硅控整流装置，可以有效地处理复杂的系统故障。

在电力系统中，尤其是在多重回路系统中，如果其中一个回路故障，整个系统可能会停止运行。

然而，直流系统可以通过控制局部开关，仅将崩溃的回路断开，使其他回路继续运行，保证整个系统的连续性工作。
