基于电子式交流电能表的检定要点解析

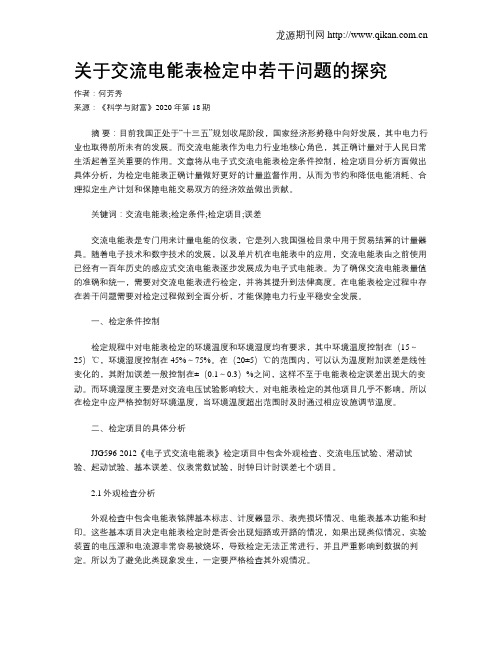

关于交流电能表检定中若干问题的探究作者：何芳秀来源：《科学与财富》2020年第18期摘要：目前我国正处于“十三五”规划收尾阶段，国家经济形势稳中向好发展，其中电力行业也取得前所未有的发展。

而交流电能表作为电力行业地核心角色，其正确计量对于人民日常生活起着至关重要的作用。

文章将从电子式交流电能表检定条件控制，检定项目分析方面做出具体分析，为检定电能表正确计量做好更好的计量监督作用，从而为节约和降低电能消耗、合理拟定生产计划和保障电能交易双方的经济效益做出贡献。

关键词：交流电能表;检定条件;检定项目;误差交流电能表是专门用来计量电能的仪表，它是列入我国强检目录中用于贸易结算的计量器具。

随着电子技术和数字技术的发展，以及单片机在电能表中的应用，交流电能表由之前使用已经有一百年历史的感应式交流电能表逐步发展成为电子式电能表。

为了确保交流电能表量值的准确和统一，需要对交流电能表进行检定，并将其提升到法律高度。

在电能表检定过程中存在若干问题需要对检定过程做到全面分析，才能保障电力行业平稳安全发展。

一、检定条件控制检定规程中对电能表检定的环境温度和环境湿度均有要求，其中环境温度控制在（15～25）℃，环境湿度控制在45%～75%。

在（20±5）℃的范围内，可以认为温度附加误差是线性变化的，其附加误差一般控制在±（0.1～0.3）%之间，这样不至于电能表检定误差出现大的变动。

而环境湿度主要是对交流电压试验影响较大，对电能表检定的其他项目几乎不影响。

所以在检定中应严格控制好环境温度，当环境温度超出范围时及时通过相应设施调节温度。

二、检定项目的具体分析JJG596-2012《电子式交流电能表》检定项目中包含外观检查、交流电压试验、潜动试验、起动试验、基本误差、仪表常数试验，时钟日计时误差七个项目。

2.1外观检查分析外观检查中包含电能表铭牌基本标志、计度器显示、表壳损坏情况、电能表基本功能和封印。

交流电能表在计量检定中的常见故障及策略摘要：在交流电能表计量检定时，相关人员应该从交流电能表的工作原理除非，制定科学合理的计量检定的方法，同时，相关人员应该结合自己的以前的工作经验和专业知识，及时解决交流电能表计量检定中遇到紧急情况和存在的问题，从而提高交流电能表整体检定的效果和质量，为后续工作打下坚实的基础。

关键词：交流电能表；计量检定；故障检测在当今时代，随着人们生活水平的不断提高，对电能的需求和要求也在不断增加。

为了给人们提供持续稳定的电能，相关工作人员在实际工作过程中要加强一些细节的管理，提高日常工作的效率。

交流电能表计量检定可以及时发现设备运行过程中的一些潜在故障，有效提高电力企业的发展水平。

因此，相关人员应明确自己的职责和工作范围，更加有序地进行交流电能表计量检定。

1交流电能表计量检定的概述1.1交流电能表的工作原理和类型交流电能表主要是指将电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流在铁芯中产生交变的磁通，交变磁在通过铝盘时，在铝盘中会获得感应的出涡流，这一涡流在磁场中受到力的作用，从而使得铝盘可以受到这一力的作用下而转动。

当铝盘转动时，会带动交流电能表中的计数器将所消耗的电能进行完整的显示。

对于大多数电力企业来说，交流电能表主要分为电子式和机械式的电能表。

在电子式电能表中，主要是以当前先进的微电子技术作为重要组成部分的，在实际工作的过程中，可以实现全封闭和自动化的工作模式，对用户的电力使用情况以及相关的数据进行有效的采集以及处理。

机械式电能表属于电力企业在以往发展过程中运用的交流电能表，电子式的交流电能表示机械式电能表的升级和进步。

1.2计量检定的步骤在实际工作过程中，工作人员要对电子式电能表进行检查，通过直观的检查方式来准确地判断电能表是否出现了短路的问题，假如发现电流电路不是短路情况，那么，相关工作人员要利用一些辅助性的设备对交流电能表进行再次的检查，在简短的时间内提出针对性的解决措施。

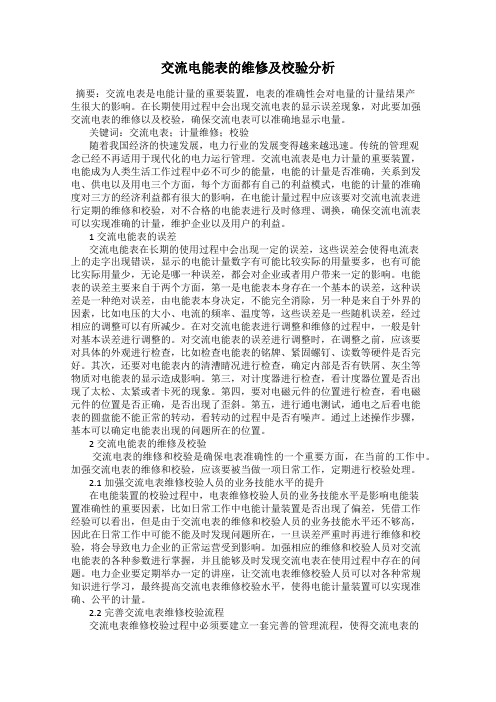

交流电能表的维修及校验分析摘要：交流电表是电能计量的重要装置，电表的准确性会对电量的计量结果产生很大的影响。

在长期使用过程中会出现交流电表的显示误差现象，对此要加强交流电表的维修以及校验，确保交流电表可以准确地显示电量。

关键词：交流电表；计量维修；校验随着我国经济的快速发展，电力行业的发展变得越来越迅速。

传统的管理观念已经不再适用于现代化的电力运行管理。

交流电流表是电力计量的重要装置，电能成为人类生活工作过程中必不可少的能量，电能的计量是否准确，关系到发电、供电以及用电三个方面，每个方面都有自己的利益模式，电能的计量的准确度对三方的经济利益都有很大的影响，在电能计量过程中应该要对交流电流表进行定期的维修和校验，对不合格的电能表进行及时修理、调换，确保交流电流表可以实现准确的计量，维护企业以及用户的利益。

1交流电能表的误差交流电能表在长期的使用过程中会出现一定的误差，这些误差会使得电流表上的走字出现错误，显示的电能计量数字有可能比较实际的用量要多，也有可能比实际用量少，无论是哪一种误差，都会对企业或者用户带来一定的影响。

电能表的误差主要来自于两个方面，第一是电能表本身存在一个基本的误差，这种误差是一种绝对误差，由电能表本身决定，不能完全消除，另一种是来自于外界的因素，比如电压的大小、电流的频率、温度等，这些误差是一些随机误差，经过相应的调整可以有所减少。

在对交流电能表进行调整和维修的过程中，一般是针对基本误差进行调整的。

对交流电能表的误差进行调整时，在调整之前，应该要对具体的外观进行检查，比如检查电能表的铭牌、紧固螺钉、读数等硬件是否完好。

其次，还要对电能表内的清漕睛况进行检查，确定内部是否有铁屑、灰尘等物质对电能表的显示造成影响。

第三，对计度器进行检查，看计度器位置是否出现了太松、太紧或者卡死的现象。

第四，要对电磁元件的位置进行检查，看电磁元件的位置是否正确，是否出现了歪斜。

第五，进行通电测试，通电之后看电能表的圆盘能不能正常的转动，看转动的过程中是否有噪声。

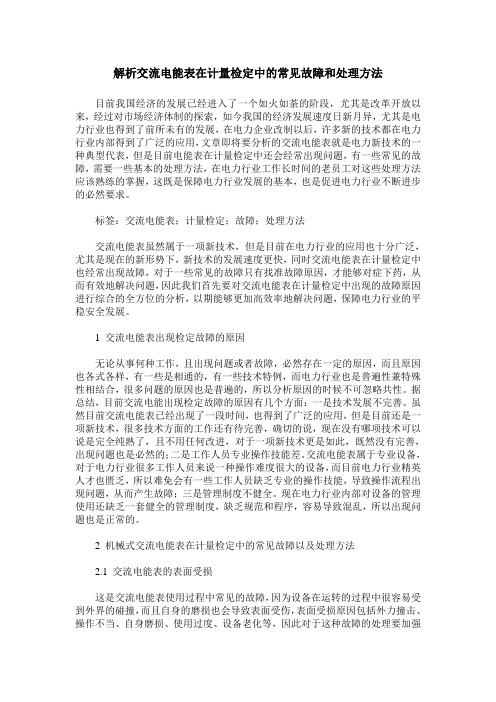

解析交流电能表在计量检定中的常见故障和处理方法目前我国经济的发展已经进入了一个如火如荼的阶段，尤其是改革开放以来，经过对市场经济体制的探索，如今我国的经济发展速度日新月异，尤其是电力行业也得到了前所未有的发展，在电力企业改制以后，许多新的技术都在电力行业内部得到了广泛的应用，文章即将要分析的交流电能表就是电力新技术的一种典型代表，但是目前电能表在计量检定中还会经常出现问题，有一些常见的故障，需要一些基本的处理方法，在电力行业工作长时间的老员工对这些处理方法应该熟练的掌握，这既是保障电力行业发展的基本，也是促进电力行业不断进步的必然要求。

标签：交流电能表；计量检定；故障；处理方法交流电能表虽然属于一项新技术，但是目前在电力行业的应用也十分广泛，尤其是现在的新形势下，新技术的发展速度更快，同时交流电能表在计量检定中也经常出现故障，对于一些常见的故障只有找准故障原因，才能够对症下药，从而有效地解决问题，因此我们首先要对交流电能表在计量检定中出现的故障原因进行综合的全方位的分析，以期能够更加高效率地解决问题，保障电力行业的平稳安全发展。

1 交流电能表出现检定故障的原因无论从事何种工作，且出现问题或者故障，必然存在一定的原因，而且原因也各式各样，有一些是相通的，有一些技术特例，而电力行业也是普遍性兼特殊性相结合，很多问题的原因也是普遍的，所以分析原因的时候不可忽略共性。

据总结，目前交流电能出现检定故障的原因有几个方面：一是技术发展不完善。

虽然目前交流电能表已经出现了一段时间，也得到了广泛的应用，但是目前还是一项新技术，很多技术方面的工作还有待完善，确切的说，现在没有哪项技术可以说是完全纯熟了，且不用任何改进，对于一项新技术更是如此，既然没有完善，出现问题也是必然的；二是工作人员专业操作技能差。

交流电能表属于专业设备，对于电力行业很多工作人员来说一种操作难度很大的设备，而目前电力行业精英人才也匮乏，所以难免会有一些工作人员缺乏专业的操作技能，导致操作流程出现问题，从而产生故障；三是管理制度不健全。

单相预付费电子式电能表的测试与检验方法概述单相预付费电子式电能表是一种广泛应用于家庭和商业用电计量的电气设备。

为了确保其正常运行和计量准确性，需要进行一系列的测试和检验。

本文将介绍单相预付费电子式电能表的测试与检验方法，以帮助确保其可靠性和安全性。

1. 外观检验外观检验是对电子式电能表外观进行检查，以确认其制造质量和完好性。

在检验过程中，应注意以下几个方面：1.1 电能表外壳：检查外壳是否完整、无裂痕或变形，表面是否有划痕或刮擦。

1.2 显示屏：检查显示屏是否清晰可见，无像素失效或液晶显示异常。

1.3 操作按键：检查按键是否灵敏，无卡滞或损坏。

1.4 标识和标牌：检查电能表上的标识和标牌是否清晰可见，包括生产厂家名称、型号、技术参数等。

2. 功能测试功能测试是对单相预付费电子式电能表的功能进行检验，确保其各项功能正常运行。

以下是一些常见的功能测试方法：2.1 有功电能测量：将已知有功负荷连接到电能表上，通过对比实际负荷和电能表测量值，来评估电能表的有功电能测量精度。

2.2 无功电能测量：类似于有功电能测量的方法，将已知无功负荷连接到电能表上，评估电能表的无功电能测量精度。

2.3 功率因数测量：将有功和无功负荷同时连接到电能表上，通过对比电能表测量值和计算值，来评估电能表的功率因数测量准确性。

2.4 余额计量和充值功能：测试电能表的余额计量和充值功能，确保它们能够正常工作。

检验应包括余额查询、充值操作和充值后的计量准确性等。

3. 反接保护测试反接保护是指在电能表的电源输入端和负荷输出端之间，对于输入端负载的反接情况，电能表能够正确判断并防止出现错误计量的保护措施。

测试反接保护的方法如下：3.1 反接保护功能测试：通过将电源和负载进行不同的接线组合，模拟反接情况，检查电能表是否能够正确判断并采取保护措施。

3.2 反接保护恢复测试：在反接保护触发后，检验电能表能否自动恢复正常计量状态。

4. 误差测试误差测试是对单相预付费电子式电能表计量准确性的评估。

交流电能表检定规程笔记一、 电能表的基本误差用相对误差表示。

二、 工作误差的组成：工作误差是由基本误差和各影响量（如环境温度、频率、电压、波形、外磁场、工作位置等）偏离参比条件引起的附加误差组成的，其允许值应大于基本误差限。

三、 在相邻两轻负载电流范围，基本误差限r x 用内插法确定。

()()121211I I I I rr x x r r ----= r 1和r 2——电流为I 1和I 2时的基本误差限（I 1< I 2）（%）r X ——电流为I X 时的基本误差限（I 1<I X < I 2）（%）四、潜动：电能表各电流线路无负载电流，各电压线路加（80～110）%的参比电压，转盘转动应少于1转。

五、起动：在参比频率、参比电压和cos φ=1(对有功电能表)或sin φ=1(对无功电能表)的条件下，电能表电流线路通以表3规定的起动电流（三相电能表各相同时加电压和通电流），转盘应连续转动。

六、常数：电能表转盘转数与计度器示数之间的关系，必须跟铭牌上的电能表常数相同。

七、标志：电能表应有下列标志：——名称、型号和表号；——参比频率、参比电压、参比电流和最大电流；——电能表常数；——准确度等级；——生产许可证标志和编号；——依据的标准；——转盘转动方向和识别转动的色标；—计量单位、计度器小数位数或示值倍数；——接线图和接线端编号；——互感器额定变比（适用于经互感器接入式的电能表）；——Ⅱ类绝缘包封电能表的符号“ ”和户外用电能表的符号“C ”；——制造厂或商标；——生产日期。

八、交流耐压：电能表所有电压电流线路对地之间、工作中不相连接的所有电压线路与所有电流线路之间，应能承受住频率为50H Z 或60H Z 的实用正弦波交流电压2kV(有效值)历时1min 的试验。

对Ⅱ类防护绝缘包封的电能表，其电压电流线路对地交流耐压4 kV(有效值)九、检定项目：——直观检查——交流耐压试验——潜动试验——起动试验——测定基本误差——常数试验十、直观检查：①外观检查时，发现下列缺陷的电能表不给检定——标志不符合4。

交流电能表检定装置检定规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!交流电能表检定装置检定规程是指用于校准和检验交流电能表性能和准确度的标准化程序和要求。

137科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 动力与电气工程1 电能表检定的常用方法1.1瓦秒法瓦秒法包含定圈测时法和定时测圈法。

运用定圈测时法进行电能表检定时先预先规定圈数,然后根据电能表转过这个预先规定圈数耗费的时间来确定电能表的误差[1]。

运用定时测圈法进行电能表检定时先预先规定时间,然后根据电能表在这个预先规定时间转动圈数确定电能表的误差。

运用瓦秒法检定电能表,其系统误差主要包括三个方面,分别是外界条件、人为误差和装置误差,其中外界因素所导致的误差主要有:(1)温度变化所导致的误差:温度发生变化时相位补偿装置的铁心的磁阻、电阻及制动磁钢的电压线圈、磁通均会发生变化,并引起相位、电流工作磁通、制动电压等发生变化,从而导致误差。

(2)电压变化所导致的误差:电压发生变化时,会导致电压铁心补偿、自制力矩发生变化,从而产生误差。

(3)倾斜度所导致的误差:电能表偏离垂直位置运行时,其元件上的摩擦力矩、侧压力等会发生变化,从而产生误差。

1.2标准电能表法标准电能表法是利用标准电能表的读数来判断被检电能表的数值的误差,这种检定方法优点是劳动强度低、测量时间短、比较直观、操作容易、设备要求简单[2]。

标准表法检定误差主要包括三个方面,分别是:(1)装置误差:装置误差主要由操作水平、检定装置内的辅助设备、标准表、环境条件等产生。

(2)人为误差:人为误差主要是操作人员在启动电能表和停止电能表时所带来的读数误差。

(3)标准电能表本身的误差:标准表接通电源后会消耗电能,引起各部件发热,这样会产生一定的误差。

2 电能表检定中应注意的问题2.1直观检查问题对于安装式交流电能表进行直观检查时,除按照电能表检定规程所要求的条款进行检查以外,还应该检查被检电能表电压线圈和电流线圈的断路和通路情况。

目前使用的电能表检定装置,其上的电压输出端和电流输出端相当于一个交流电压源和交流电流源[3],对于电流源来说是避免开路的;对于电压源来说是严禁短路的;因为这样会使电压源烧毁;电流源是避免开路的,因为开路也会使电流源烧毁。

2下 2016年 第6期（总第524期）CHINESE & FOREIGN ENTREPRENEURS210【质量与安全】 Quality and Safety一、电子式交流电能表在计量检定工作中的误差成因1.标准计量器具失准。

根据我国关于电能表计量检定规程中的有关规定，相关计量人员需要将那些已使用过一段时期的计量器具送到专门的检定机构进行计量检定，如果计量检定的结果满足误差的允许范围，就可以继续使用，反之则需要及时更换这些计量器具。

否则，势必会影响检定的准确度。

2.检定人员素质较差。

检定人员是计量检定工作的主体，他们自身的专业素质和检定技能直接关乎计量检定工作的质量。

如果检定人员的专业素质较差或检定态度不认真，便无法确保检定结果的准确性。

比如，计量检定中的各种器具的螺丝没有拧紧，或没有定期对电能表零部件进行上润滑油操作等而使计量器具出现失准问题，进而影响到检定结果的准确性。

3.使用环境不当。

通常而言，任何计量器具的使用均有其特有的使用环境，否则很可能影响计量器具计量结果的精确性，电子式交流电能表也不例外。

在使用电子式交流电能表时，除了要做好其使用前的调试工作外，还要确保环境中没有灰尘或强磁场。

对精确度要求较高的电能表而言，即便是少量的灰尘也会影响计量数据的准确性，同时还要确保其在运输过程中的平稳性，以避免因动荡而使计量器具中的转盘出现变形等，确保计量结果的质量。

二、提高电子式交流电能表计量检定质量的策略1.加强计量检定的管理。

通常而言，为确保各级计量器具计量结果的准确性，就必须要定期对电子式交流电能表进行计量检定工作。

比如，如果检定人员所选择的电子式交流电能表或互感器的质量较差，虽然其在首次检定工作应用中的检定误差在规定允许的范围内，但由于其内部零部件的质量较低，如轻载补偿装置、宝石、顶针、磁铁、钢珠以及计度器的齿轮等存在质量问题，很容易在短时间内出现磨损或损坏的问题，进而影响电能表后续计量检定工作结果的准确性。
