HJ 三相电能表现场校验仪的使用说明书www.www.whdldqjcsb whdldqjcsb .com 尊敬的顾客感谢您购买本公司HJ 三相电能表现场校验仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
�安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
品。
目录一、概述1二、主要功能和特点2三、技术指标2四、面板说明3一、概述尊敬的用户，非常欢迎您选购我们为您生产的HJ三相电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。
电能表检定装置检验报告-功率源
DGND-T三相多功能电能表检验装置，是根据国家有关标准和现程的要求．又听取了广大用户和不少专家的意见和建议而精心研制开发的第二代电子程控式三相电能表检验装置。
适用于0.1级及以下各种单三相电能表（包括正弦无功表）的检验,它以简洁美观的外形、精致的工艺、完备的
功能和优异的性能，定会受到您的青睐。
主要特点和功能
1、设计合理，造型美观。
装置挂表架和台体框架全部采用专用铝合金材料制作，台面板由防火防热纤维材料构成，整个装置色彩柔和、比例协调、结构牢靠。
工艺考究、外形漂亮耐看。
2、专用键盘操作和PC机操作并存，使用方便。
本装置配以键盘，键盘自带液晶显示屏，装置的工作状态一目了然．操作轻松自如。
PC机控制软件层次分明，界面美观，使用灵活方便。
3、自动化程度高。
在检定电能表时只要人工参与挂表，调整好光电采样器，并正确设计好表的参数后，所有检定项目（包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定）由PC机自动控制，一次完成。
校表程序可按照国家规程，也可由用户自定义。
4、光电采样器可实现三维调节，既可采样回转式电能表的转盘信号．也可接收电子式电能表的频闪信号。
5、误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
6、相同类型（相线、额定电压、标定电流相同），不同常数的电能表可同时校验（限三种常数）。
以下为DGDN-T电能表检定装置检验湖北省计量测试研究
院报告-功率源。
电能表检定装置检验报告-标准表
DGDN-T电能表检定装置主要技术指标和技术性能
1、装置准确度等级：
0.1 级、0.05级
2、输出电压：
3*100V／57.7V Y 3*100V ∆
3*380V／220V Y 3*380V ∆
调节幅度0～120％连续可调
调节细度：优于0.01％
3、输出电流：0.1A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
调节幅度0～120％连续可调
调节细度优于0.01％
4、输出功率：（电压回路）DGND-6 100VA
DGND-16 500VA （电流回路）DGND-6 150VA
DGND-16 800VA
5、输出电压、电流、功率稳定度：
≤0.02％/120S PF＝1（0.05级装置）
≤0.05％/120S PF＝1（0.1级装置）
6、输出电压、电流波形失真度：≤ 0．5％
7、三相对称度：优于120o土0.3o
8、频率范围：45Hz～65Hz 调节细度： 0.01Hz
9、移相范围：-180.0o ～180.0o 调节细度:0.1o
*10、标准晶振稳定度：≤ 10-7/S
11、指示仪表等级：电压、电流表准确度为土0.2%
相位表准确度为土0.5o
频率表准确度为土0.01Hz
12、挂表数量：3块、 6块、 16块
13、供电电源：3*220V士10％～50Hz
14、最大功耗：DGND-6 1500 VA
DGND-16 3000 VA
以下为湖北省计量测试研究院检定报告。
0.05级三相电能表现场校验仪技术规范1、适用范围本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。
2、应遵循的主要标准除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。
如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。
参照标准：DL/T826-2002 《交流电能表现场测试仪》JJF1055-1997 《交流电能表现场校准技术规范》DL/T 585-1995《电子式标准电能表技术条件》DL/T 645-1997《多功能电能表通信规约》DL/T 645-2007《多功能电能表通信协议》广东电网公司负荷管理终端通讯规约广东电网公司配变监测计量终端通讯规约电能计量装置现场检验作业指导书3、技术要求3.1 标准的电量值3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。
3.1.2 标准的基本电流： 1，5A。
3.1.3 额定输入电流（I）端子直接输入：0-5A 电能准确度：0.05%功率准确度：0.05%电流准确度：0.05%钳表标准配置：0-5A 电能准确度：0.2%功率准确度：0.2%电流准确度：0.2%钳表可选配：100A，500A，1000A3.2 功能要求3.2.1基本测量功能比较法校验电能表、终端的误差。
可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。
可实现主副电能表误差同时校验。
多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。
负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。

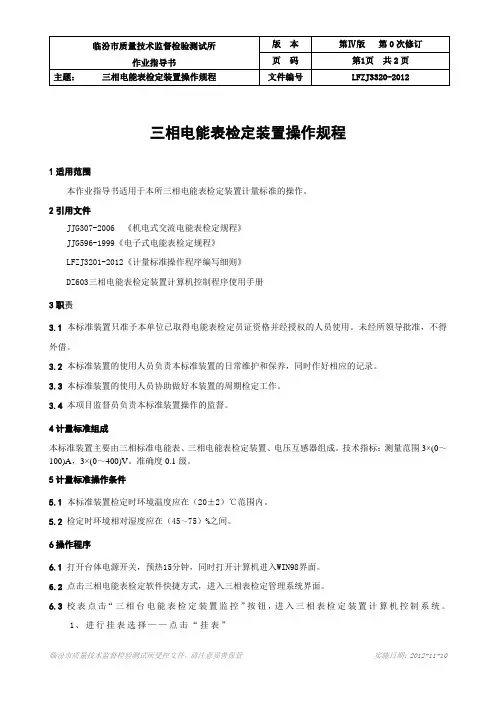

三相电能表检定装置操作规程1适用范围本作业指导书适用于本所三相电能表检定装置计量标准的操作。
2引用文件JJG307-2006 《机电式交流电能表检定规程》JJG596-1999《电子式电能表检定规程》LFZJ3201-2012《计量标准操作程序编写细则》DZ603三相电能表检定装置计算机控制程序使用手册3职责3.1本标准装置只准予本单位已取得电能表检定员证资格并经授权的人员使用。
未经所领导批准，不得外借。
3.2 本标准装置的使用人员负责本标准装置的日常维护和保养，同时作好相应的记录。
3.3 本标准装置的使用人员协助做好本装置的周期检定工作。
3.4本项目监督员负责本标准装置操作的监督。
4计量标准组成本标准装置主要由三相标准电能表、三相电能表检定装置、电压互感器组成。
技术指标：测量范围3×(0～100)A，3×(0～400)V。
准确度0.1级。
5计量标准操作条件5.1 本标准装置检定时环境温度应在（20±2）℃范围内。
5.2检定时环境相对湿度应在（45～75）%之间。
6操作程序6.1 打开台体电源开关，预热15分钟，同时打开计算机进入WIN98界面。
6.2 点击三相电能表检定软件快捷方式，进入三相表检定管理系统界面。
6.3 校表点击“三相台电能表检定装置监控”按钮，进入三相表检定装置计算机控制系统。
1、进行挂表选择——点击“挂表”2、进行电能类型选择——点击“控制信息”菜单——点击“电能表类型”按钮3、自动校表方案选择——点击“控制信息”菜单——点击“校表方案”。
6.4 误差测试1、手动测试：可以用软件手动测试被校表启动、牵动、走字和误差检定A：在监控界面上点击：“试验控制显示”，然后用鼠标双击启动图标就进入该项功能试验B：手动误差检定：先把光标移到挂表位置，然后点击“试验方案显示”按钮，就会显示当前基本方案误差测试点表格，用鼠标双击该表格任何测试点就进入该点手动测试，退出该点测试，点击左下角”UI”按钮即可2、自动检定测试点击左上角“自动”按钮就进入自动测试检定状态，计算机就会自动控制台体进行测试，在该状态也可进行测试某项，点击“上点”，“下点”来改变，点击“停止”会退出自动测试，在自动测试时，可以录入被校表的属性，点击“电表属性输入”按钮来输入被校表的编号、使用单位、电表全名称等参数。
三相多功能电能表检定装置(12表位) 型号：HA-T360产品简介本产品是根据国家标准、检定规程要求设计制造，符合DL/614-1997(多功能电能表)、JJG307-2006(机电式交流电能表)、JJG596-1999(电子式电能表)，满足JJG597-2005(交流电能表检定装置)、DL/T460-2005(交流电能表检验装置检定规程)等规程的要求。
满足各类(机械式、机电一体式、全电子式)单相有功表，三相有功、无功表的检定、校验和功能试验。
同时具备了多功能电能表数据的管理功能和极强的证书、报表打印功能。
·功能特点多功能试验功能★检定同种规格不同常数、不同通讯规约的电能表；★谐波试验功能，1～21次谐波任意设定，进行谐波影响试验；★可以对需量周期进行全自动检定；★可以模拟现场运行进行时段投切及组合误差试验；★对日计时误差采用高精度时钟测试仪进行测试，精度高达10－7；★通讯测试；★GPS广播校时，表内数据验证，读、写表设备号；★时区时段测试和设置；★需量示值误差测试；★可以按照检定规程要求，对潜动、启动、基本误差、标准偏差等检定项目实行全自动检定；★可进行正逆相序试验，正反功率试验，四象限无功试验；★可以做电压影响试验、频率影响试验、电压不平衡影响试验；★可以接收各种脉冲输入信号，包括机械表转盘、发光二极管、红外二极管、电脉冲等。
功能特点★采用机柜和铝合金挂表架分体结构，美观而质轻；★自动化程度高，稳定度、可靠性好，输出功率大；★光电采样器可实现灵活调节，宽角度对光，同时可以接受电子式电能表的光脉冲信号；★装置具有小键盘操作，可实现基本校验功能；★用PC机操作能自动完成规定的校验，可随意设置预热时间、潜动时间、走字时间、走字电量、内控误差限等；★装置具有完整的故障检测、电压短路、电流开路等保护、报警功能；★强大的数据管理功能：数据化整、自动存储、数据备份、数据恢复，统计和查询方便、快捷；★支持条码输入，显示误差曲线图，误差上下限设置，多种检定方案，管理设备权限等。
三相电能表检验装置是引进国际九十年代先进技术和器件，根据有关标准研制的新一代高精度多功能电能表校验装置，可广泛用于校验0.2级及以下的各种单/三相电能表和多功能电能表。
电能表检定装置的价格大概在每台一两万元，贵的有好几万元。
电能表检定装置的价格受多方面影响，如品牌、类别、规格、市场等。
在选择购买之前，多方面地进行了解和对比是必要的。
电能表检定装置不但具有大型装置类产品所具有的所有试验功能，而且具有扩充功能，是目前国内较轻便的含有程控功率源的便携式单相电能表校验装置。
一、产品介绍1、显示器采用6.5英寸TFT彩色液晶屏,显示清晰直观；2、中文界面显示，操作简单方便；3、可同时校验1-3块同类型不同或相同常数的电能表；4、电流量程可由用户自定义，适应各种量程的单相、三相有功、无功电能表；5、装置内有通用的三相三线/四线有功、无功电能表的自动校验程序，也可以由用户自行设定负载点检验；6、2~31次谐波输出，并可对电压、电流的谐波幅度和相位分别进行跟踪调整；7、可存储500个检表记录,对存储的检表记录进行管理；8、设有USB接口。
通过上位机软件，由PC控制本装置可进行自动检验，并对结果进行处理和管理；9、可不开盖对装置进行软件升级，方便使用。
二、技术性能指标1、电压量程：3×57.7V、100V、220V、380V，调节范围：0~120%；2、电流量程：0.1、1、5、10、20、40A，调节范围：0~120%(40A量程除外)；3、相位：0.00~360.00°，调节细度：0.01°；4、频率：45~65Hz，调节细度：0.001Hz；5、谐波2～31次，幅度0～20%；6、准确度等级:±0.1%或±0.05%；7、电压、电流及功率输出稳定度≤0.01%/60s(峰－峰值）；8、电压、电流波形失真度≤0.3%；9、每相电压输出容量：≥25VA；10、每相电流输出容量：≥40VA；11、装置综合误差：有功±0.05%；无功±0.1%；12、挂表架表位数:3只13、电源：AC220V±10%，50Hz±5%；三、产品配置明细：标准配置明细：1、主机1台2、挂表架1付3、电流测试线1套4、电压测试线1套5、光电采样器3只6、脉冲输入线3条7、脉冲输出线1条8、电源线1条9、数据管理软件1份10、出厂检测报告1份11、使用说明书2份12、产品合格证1份13、铝合金便携箱1只郑州市金中电气有限公司主要致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设备安全运营状态预知系统、铁路轨道探伤设备、铁路信号检测设备、激光虚拟模拟教学设备、工业智能机器人等产品的研究开发、生产销售工作，实行事业部专业化运营模式，设置有计量标准设备事业部、电力装备事业部、新型技术开发部、行政中心、物资中心、财务中心。
目录第一章主要性能指标 (4)1．1检定装置准确度等级 (4)1．2输出电压 (4)1．3输出电流 (4)1．4电流与电压间相位及对称度 (5)1．5电压和电流输出信号频率 (5)1．6输出功率稳定度 (5)1．7功率显示准确度 (5)1．8谐波 (5)1．9其它指标 (5)1．10备注 (6)第二章检定装置外观结构 (7)2．1检定装置外观结构 (7)2．2专用控制键盘 (7)2．2．1 键盘布局及定义 (7)2．2．2 组合键及隐含的多功能键 (8)2．3指示仪表 (10)2．4开关及复位 (10)2．5电压、电流输出控制调节 (10)2．6误差显示窗口 (11)2．7脉冲输出接口 (11)第三章装置工作原理 (12)第四章校表准备 (14)4．1挂表方式 (14)4．2被校表接线及挂表 (15)4．2．1 直接接入表接线及挂表 (15)4．2．2经互感器接入表(电压和电流回路隔离的表)接线及挂表 (16)4．2．3 其它表 (16)4．2．4 接表注意事项 (16)4．2．5 开机 (17)4．3 (17)输入被校表参数 (17)4．3．1 参数输入前准备 (17)4．3．2 参数输入方法 (18)4．3．3 输入被校表电表常数（cn） (18)4．3．4 输入校表转数（n） (19)4．3．5 输入互感器参数(hgq) (19)4．3．6 输入准确度等级（Ａcc） (19)4．3．7 输入被校表类型(type) (19)4．3．8 输入参比电压（Ｕn） (20)4．3．9 输入基本电流及额定最大电流（Ｉn） (20)4．3．10 输入电子脉冲接收方式参数(AS) (21)4．3．11 输入校核常数时的走字电能值(ts) (21)4．3．13 输入脉冲选择(Ch) (22)4．3．14 输入盘转比值(Pb) (22)4．3．15 输入盘转圈数(Pn) (22)4．3．16 输入软件分频系数(Fs) (22)4．3．17 输入被校表脉冲输出类型选择(dp.1) (223)4．3．18 退出输入参数状态 (23)4．3．19 参数输入异常及处理 (23)第五章校验 (24)5．1电流试验点选择 (24)5．1．1 常用电流试验点 (24)5．1．2 非常用电流试验点 (24)5．2选择相位试验点 (25)5．2．1 常用相位试验点 (25)5．2．2 其它非常用相位试验点 (25)5．3选择电压试验点 (25)5．3．1 常用电压试验点 (25)5．3．2 非常用电压试验点 (26)5．4输出频率调节 (26)5．5输出控制 (26)5．6光电头调整 (26)5．7检定 (27)5．8换试验点 (27)5．9换被校表 (27)5．9．1 关闭电压和电流输出 (27)5．9．2 接线 (27)5．9．3 参数输入 (28)5．10电压、电流指示表实际值与百分比值的显示转换 (28)5．11电压和电流输出平衡调节和保存 (28)5．12观察所用电压电流档位 (28)5．13光电头复位及误差清零 (28)5．14电子表脉冲线的使用说明 (29)第六章设置谐波 (31)6．1进入谐波设置 (31)6．1．1 快速设置谐波 (31)6．1．2 退出、调入与清除谐波 (32)6．1．3谐波设置例一 (32)6．2自由设置谐波 (32)6．2．1 谐波设置例二 (33)第七章其它功能与试验 (34)7．1对色斑 (34)7．2起动试验 (34)7．3潜动试验 (35)7．4校核常数试验 (36)7．5三相表平衡试验 (36)7．5．1平衡试验方法 (37)7．5．2调节平衡 (37)7．6电表反转试验 (37)※7．7计电能试验 (38)※7．8校盘转误差 (38)※7．9常数测试（计读脉冲法）试验 (38)7．10多常数校验 (38)※7．11日计时误差测试 (39)※7．12需量周期误差测试 (39)※7．13需量示值误差测试 (39)※7．14时段投切误差测试 (40)※7．15抄读底度试验 (40)※7．16计度器示值组合误差测试 (40)※7．17电表设置 (41)※7．18电压跌落和短时中断影响实验 (41)第八章试验台报警及其它常见故障处理 (43)8．1装置报警 (43)8．1．1 检查接线： (43)8．1．2 清除假报警 (43)8．1．3 有问题的报警处理 (43)8．1．4 电压报警 (43)8．1．5 电流报警 (44)8．1．6 有故障表的判断 (44)8．2常见故障及处理 (44)8．２．1 开机后无任何反应： (44)8．２．2 开机电压、电流输出正常，但没有功率显示 (44)8．２．3 校验误差不正常 (44)第九章设备维护与安全及服务保证 (46)9．1.设备维护及注意事项 (46)9．2服务保证 (46)9．3联系方式 (47)附录一装置的标准配置 (48)附录二：三相电源输出方式 (49)附录三：引用及参照标准 (52)附录四：DZ603三相电能表检定装置输出脉冲常数（台体常数）表 (53)附录五：光电头、通讯线引脚定义 (55)注：带有“※”号的章节是对应于依据技术合同要求而增加的功能，普通多功能校验装置没有这方面的功能。
三相多功能电能表检验装置技术指标（6-16表位）注：（机柜上的电脑移至电脑桌上使用）JZ-3030三相多功能标准表（装置内配置）一、技术标准与规程本装置符合下列国家和行业标准及相关的计量检定规程的要求: JJG596-2012《电子式交流电能表检定装置检定规程》JJG597-2005《交流电能表检定装置检定规程》；DL460-2005《电能表检定装置检定规程》GB/T11150-2001《电能表检验装置》JJG596-1999《电子式电能表检定规程》JJG307-2006《交流电能表检定规程》DL/T614-2007《多功能电能表》DL/T645-2007《多功能电能表通信规约》DL/T585-1995《电子式标准电能表技术条件》Q/GDW 354-2009《智能电能表功能规范》，Q/GDW 357-2009《0.2S级三相智能电能表技术规范》，Q/GDW 358-2009《0.5S级三相智能电能表技术规范》，《Q/GDW 359-2009 《0.5S级三相费控智能电能表（无线）技术规范》，Q/GDW 360-2009《1级三相费控智能电能表（无线）技术规范》，Q/GDW 361-2009《1级三相费控智能电能表（载波）技术规范》，Q/GDW 362-2009《1级三相费控智能电能表技术规范》，Q/GDW 363-2009《1级三相智能电能表技术规范》，Q/GDW 364-2009《智能电能表信息交换安全认证技术规范》等标准要求。
二、可实现对最新各种多功能电能表的检定1、标准表0.05级，可以检定0.2级及以下电能表。
2、电子式三相多功能电能表：三相三线有功、三相三线无功、三相四线有功、三相四线无功。
3、电子式三相电能表：三相三线有功、三相三线无功、三相四线有功、三相四线无功。
4、感应式三相电能表：三相三线有功、三相三线无功、三相四线有功、三相四线无功。
5、各种电子式和感应单相电能表、单相黑白表、单相载波表、预付费表等的检定。
6、系统实现证书、记录的自动打印功能（证书格式为计量中心统一格式）三、技术指标1、装置准确度等级：0.05级.2、输出电压：量程：3×57.7/100/220/380V调节范围：0~120%（0~130%可选）调节细度：优于0.01%输出稳定度：≤0.05%/180s输出失真度：≤0.5%输出容量：＞15V A/表位负载特性：阻性、感性和容性容性负载：4uF3、输出电流：量程：3×0.01A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A调节范围：0~120%调节细度：优于0.01%输出稳定度：≤0.05%/180s输出失真度：≤0.5%输出容量：＞25V A/表位负载特性：阻性、感性启动电流输出：0.1mA(最小)，准确度：≤5%4、输出功率：稳定度：≤0.05%/180s起动功率：准确度≤5%；5、输出相位：调节范围：0~359.99°调节细度：0.01°6、输出频率：调节范围：45~65Hz调节细度：优于0.01 Hz7、谐波输出：a．2-21次谐波，含量≤40% ；3、5、7次谐波可叠加，累积含量≤40%b．导通角控制（奇次谐波）c．波群控制（次谐波）8、输出对称度：a．三相输出电压不对称度：≤0.2％b．三相输出电流不对称度：≤0.2％9、装置配置：a．标准电能表配置：◆JZ-3030三相多功能标准表，准确度等级：0.05级准确度等级：0.05 级电压量程：60/120/240/480V电流测量量限：1A/10A/100Ab．挂表数量：≥6表位6-16表位c．输入输出接口：1）每个表位提供多路脉冲输入接口,光电输入口2）每个表位提供时钟信号、时段投切信号、需量周期型号输入接口3）每个表位提供485通讯口4) 每个表位配备光电采样器，满足机械表黑标采样d．监视仪表：1、多功能标准电能表◆电压准确度：0.05% RD显示位数：6位分辨率：0.001V◆电流准确度：0.05% RD显示位数：6位分辨率：0.0001A◆有功功率准确度：0.05%RD◆无功功率准确度：0.1%RD◆功率因数测量范围（PF）：-1.0~0~1.0准确度：0.05%RG（PF：0.5-1）显示位数：5位分辨率：0.0001◆相位（V/A）测量范围（θ）：0-360°准确度：0.05°显示位数：6位分辨率：0.001°◆频率准确度：0.02%RD（45-65Hz）显示位数：6位分辨率：0.0001Hz2、信号源：LCD显示器显示（键盘操作时从标准表读取）3、计算机：显示窗显示（PC机操作时从标准表读取）a.误差处理系统：1）每个表位配置独立的误差处理器2）可实现误差计算、显示，校验复位，自动寻标，通过485口自动寻表控制等功能3）误差显示位数：6位4）脉冲错接线输入保护，避免脉冲线碰触高压引起误差处理系统损坏b.．选配GPS卫星时钟接收机：接收卫星标准时间c．高精度时间标准器：测量准确度：2×10-7/Sd．PC机：市场主流机型或由用户指定(可代购)e．条行码扫描器：市场主流机型或由用户指定(可代购)f．外形结构1）台体采用一体式或分体式2）挂表架采用铝合金材料制成3）分体式挂表架可制成固定式或移动式，移动式挂表架的滚轮带有固定装置4）台面板采用防火防热材料，上敷绝缘垫。
5）电能表接线方式由用户指定g.其它：1）装置配置有方便检定用的电流接线柱2）装置配置大电流短接线3）装置配置相应的连接线和测试线等4）装置配置有急停开关5）操作方式：可采用台体键盘操作或PC机操作4.本多功能电能表检定装置对多功能电能表的丰富的特有的检测测功能：4.1基本误差检测功能4.1.1可通过信号源键盘实现单步运行完成基本误差检定1）正向、反向有功电能2）四象限无功电能3）可同时检定2种不同常数、相同规格的电能表4.1.2可由PC计算机联机操作程控运行或单步运行完成检定的全过程1）正向、反向有功电能2）四象限无功电能3）支持断电数据暂存续校4）可同时检定2种或以上不同常数、相同规格的电能表4.1.3无功电能检定方法1）跨相90°无功（3P4W）2）移相90°无功（3P3W、3P4W）3）移相60°无功（3P3W）4.2 标准偏差估计值测试：按JJG596-1999《电子式电能表》进行标准偏差估计值测试4.3 电能计度器组合误差测试4.3.1适用范围：全电子式或机电一体式多费率电能表4.3.2测试方法：通过RS485接口改变被检表内时钟，在较短的时间内完成各个费率段的走字，通过比较总计度及各费率计度的改变量进行组合误差计算。
机械计度器允许手工输入起始、结束示值，并可比较机械计度器与内存的差别。
4.4需量示值和需量周期误差测试（两个功能可同时进行）4.4.1适用范围：滑差式或区间式都适用；测需量周期要求被检表有周期信号输出。
4.4.2需量示值误差测试方法：标准功率表法和标准电能表法两种任选，标准电能表法需要被检表有周期信号输入。
4.4.3需量周期误差测试方法：当采用标准功率表法测需量示值误差时，通过误差仪计数被检表两个（区间式）或多个（滑差式）周期信号间隔内标准晶振发出的脉冲数来计算；当采用标准电能表法测需量示值误差时，通过误差仪的内部定时器来计时。
4.5日计时误差测试4.5.1适用范围：有时钟信号输出的多功能电能表4.5.2测试方法：通过误差仪计数被检表的时钟信号和标准晶振的时钟脉冲测得4.6 对时：既可以通过485的广播命令授时，也可通过485的设置命令写时间4.7时段投切误差4.7.1适用范围：有时段投切信号或无投切信号的电能表均可测试4.7.2测试方法：对有投切信号的表，通过确定其投切信号发生的时间来得到，准确度高；对没有投切信号的表，通过跨越投切点的走字来计算，具体是：在投切前开始走字，读取各费率电量并记录当时的时刻，投切后再次读取各费率电量并记录当时时刻，假设走字过程中功率是稳定的，于是根据两个电量和两个时间可以大致计算出实际的投切时间。
4.8起动试验4.8.1试验方法：可以自动完成；也允许操作者通过观察转盘位置人工输入结论4.8.2方案设置：a.起动电流按可以规程也可以自定义b.起动时间可以按规程（JJG-307 2006）或自定义c.判断起动圈数（或脉冲数）：一个或多个4.8.3最小起动试验电流为：0.1mA，准确度：≤5%，起动功率准确度：≤5%4.9潜动试验4.9.1试验方法：可以自动完成；也允许操作者通过观察转盘位置人工输入结论4.9.2方案设置：a.允许加载1/5起动电流b.潜动电压可以自定义c.潜动电压可以有一个或两个，比如先进行80%Un的潜动，紧接着进行110%Un的潜动d.潜动时间可以按国标GB/T 17215公式计算或自定义e.判断潜动圈数（或脉冲数）：一个或多个4.10走字试验4.10.1测试方法：按电量走字或按时间走字4.10.2方案设置：a.走字电量数或走字时间b.领头表（按电量走时，可以为标准表或任一被检表）c.走字电流4.10.3抄收各表电量、脉冲数、标准表脉冲数4.10.4计算脉冲误差、电量误差，判断走字结论4.11装置保护功能4.11.1软启停功能；4.11.2装置具有电压短路、电流开路自动保护、电流回路开路检测、报警等功能；4.11.3过热保护功能：装置能连续稳定正常使用4.12预热4.12.1方案设置：加载电压时间；加载电流时间；预热电流4.12.2试验过程：a.预热开始，如果加载电压时间大于加载电流时间，则先加载额定电压，否则同时加电压电流b.到达加载电流时间后，加载设定电流c.进行误差计算d.时间到，完成预热4.13采用电流回路自动寻标方式4.14谐波输出功能4.15条形码阅读功能：支持条形码阅读，可按照用户指定条码规则进行解析。
4.16通信功能：支持DL/T645-2007规约等。
4.17逆相序影响试验4.18频率影响试验4.19电压影响试验4.2024h变差试验5.软件5.1软件平台：5.1.1操作系统：Windows 98/2000/XP5.1.2操作界面：流行的Windows界面，菜单和工具条操作，除了表号输入，用鼠标可以完成所有操作。
5.1.3数据库：简单实用的MS ACCESS数据库，用户装上MS OFFICE 办公软件就能进行二次开发，数据库字段带有注释，非常明了。
对有高级应用的客户，我们会提供二次开发的源代码。
5.2与其它计算机系统之间的通信5.2.1与电力营销系统的联接校表软件在输入表号后，通过网络自动到电力营销系统中查找表的状态、参数信息、检验方案，状态不正确不准检验；检验完成后把检验数据上传到营销系统，更改被检表的状态；可以从营销系统下载数据打印证书及报表。
