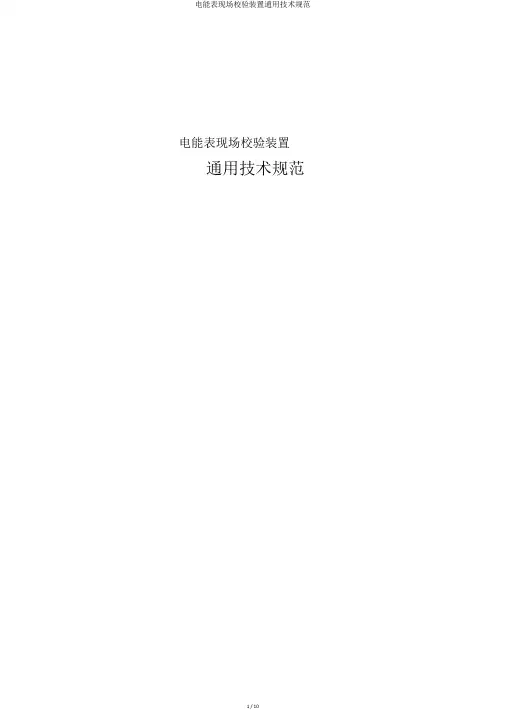

电能表现场校验装置通用技术规范

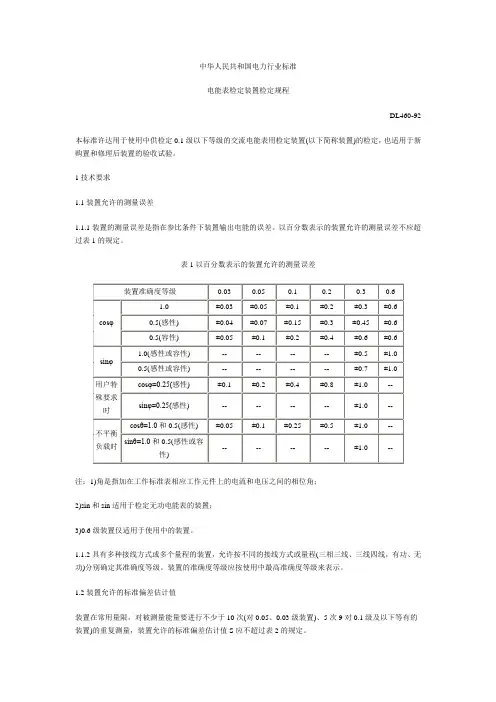

中华人民共和国电力行业标准电能表检定装置检定规程DL460-92本标准许达用于使用中供检定0.1级以下等级的交流电能表用检定装置(以下简称装置)的检定，也适用于新购置和修理后装置的验收试验。

1技术要求1.1装置允许的测量误差1.1.1装置的测量误差是指在参比条件下装置输出电能的误差。

以百分数表示的装置允许的测量误差不应超过表1的规定。

表1以百分数表示的装置允许的测量误差注：1)角是指加在工作标准表相应工作元件上的电流和电压之间的相位角；2)sin和sin适用于检定无功电能表的装置；3)0.6级装置仅适用于使用中的装置。

1.1.2具有多种接线方式或多个量程的装置，允许按不同的接线方式或量程(三相三线、三线四线，有功、无功)分别确定其准确度等级。

装置的准确度等级应按使用中最高准确度等级来表示。

1.2装置允许的标准偏差估计值装置在常用量限，对被测量能量要进行不少于10次(对0.05、0.03级装置)、5次9对0.1级及以下等有的装置)的重复测量，装置允许的标准偏差估计值S应不超过表2的规定。

1.3标准器1.3.1工作标准表1.3.1.1装置中配套使用的工作标准表的准确度等级应不低于表3的规定。

1.3.1.2装置中配套使用的标准电能表和标准功率表，允许按装置中固定使用的最限负载功率范围决定的基本误差确定其准确度等级。

1.3.2标准互感器表2装置允许的标准偏差估计值S表3装置中配套使用的工作标准表的准确度等级1.3.2.1装置中配套使用的标准电压、电流互感器的准确度等级应满足表4 的规定。

表4装置中配套使用的标准电压、电流互感器准确度等级1.3.2.2允许使用比表4低一准确度等级的互感器，但在装置检定周期内应能满足表1，表2的要求。

此原则也适用于装置只有电流互感器的情况。

1.3.2.3装置中允许使用专用标准互感器，专用互感器的准确度等级应按装置使用的有效电流或电压和二次阻抗范围决定的误差确定。

专用互感器的工作电流不应小于50%~120%额定电流；电压互感器的工作电压不应小于80%~120%额定电压；二次阻抗应在80%~100%额定值范围内。

电能表现场校验装置通用技术规范本规范对应的专用技术规范目录序号名称编号1 0.01 级电能表现场校验装置1305001-0000-112 0.02 级电能表现场校验装置1305001-0000-123 0.05 级电能表现场校验装置1305001-0000-134 0.1 级电能表现场校验装置1305001-0000-14电能表现场校验装置采买标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位依据需求选择所需设施的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不可以改正。

3、项目单位应按本质要求填写“项目需求部分”。

如的确需要变动以下部分，项目单位应填写技术规范专用部分中表 4“项目单位技术差别表”并加盖该网、省企业物质部（招招标管理中心）公章，与协助说明文件随招标计划一同提交至招标文件审察会：①变动通用部分条款及专用部分固化的参数；②项目单位要求值高出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审察会赞同后，对专用部分的改正形成表 4“项目单位技术差别表”，放入专用部分中，随招标文件同时发出并视为有效，不然将视为无差别。

4、技术规范的页面、标题、标准参数值等均为一致格式，不得任意改正。

5、技术规范专用部分由项目单位依据工程状况编写，此中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位依据工程本质状况和需要一定全面认真填写；空白部分的参数依据需要选择填写；表格中带下划线的技术参数由项目单位和设计院依据工程详细状况改正，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与招标人均不需要填写的部分栏目，项目单位应以“—”表示。

6、招标人应逐项响应技术规范专用部分中相应内容。

填写招标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的招标人响应部分的表格。

招标人填写技术参数和性能要求响应表时，若有偏差除填写“表 5 招标人技术偏差表”外，必需时应供给相应试验报告。

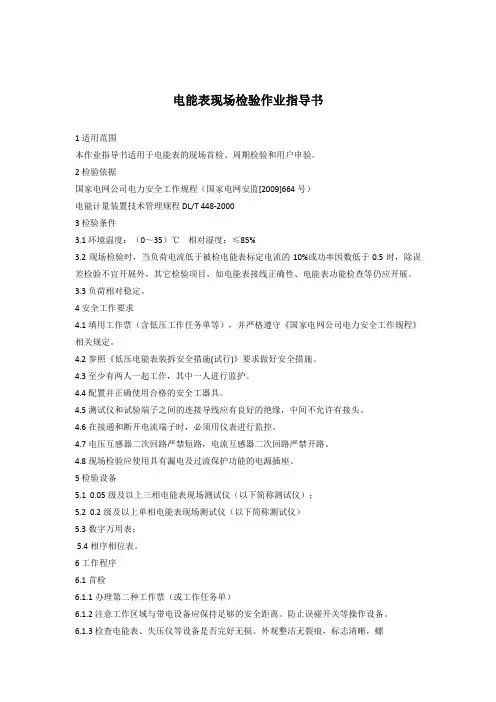

电能表现场检验作业指导书1适用范围本作业指导书适用于电能表的现场首检、周期检验和用户申验。

2检验依据国家电网公司电力安全工作规程（国家电网安监[2009]664号）电能计量装置技术管理规程 DL/T 448-20003 检验条件3.1 环境温度：（0～35）℃相对湿度：≤85%3.2现场检验时，当负荷电流低于被检电能表标定电流的10%或功率因数低于0.5时，除误差检验不宜开展外，其它检验项目，如电能表接线正确性、电能表功能检查等仍应开展。

3.3 负荷相对稳定。

4 安全工作要求4.1 填用工作票（含低压工作任务单等），并严格遵守《国家电网公司电力安全工作规程》相关规定。

4.2参照《低压电能表装拆安全措施(试行)》要求做好安全措施。

4.3 至少有两人一起工作，其中一人进行监护。

4.4 配置并正确使用合格的安全工器具。

4.5测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。

4.6在接通和断开电流端子时，必须用仪表进行监控。

4.7电压互感器二次回路严禁短路，电流互感器二次回路严禁开路。

4.8现场检验应使用具有漏电及过流保护功能的电源插座。

5检验设备5.1 0.05级及以上三相电能表现场测试仪（以下简称测试仪）；5.2 0.2级及以上单相电能表现场测试仪（以下简称测试仪）5.3数字万用表；5.4相序相位表。

6工作程序6.1首检6.1.1办理第二种工作票（或工作任务单）6.1.2 注意工作区域与带电设备应保持足够的安全距离。

防止误碰开关等操作设备。

6.1.3 检查电能表、失压仪等设备是否完好无损。

外观整洁无裂痕，标志清晰，螺丝、接线等接触良好。

6.1.4 检查被检电能表接线是否正确，推荐用双钳相位伏安表，六角图法检查。

6.1.5 具备辅助电源的测试仪，先打开电源开关通电预热。

6.1.6 按极性、相别标志将测试仪测试导线接入电压、电流回路。

6.1.7用万用表检查测试仪的电压、电流回路，电流二次回路不应开路，电压二次回路不应短路。

中华人民共和国电力行业标准电能表检定装置检定规程DL460-92本标准许达用于使用中供检定0.1级以下等级的交流电能表用检定装置(以下简称装置)的检定，也适用于新购置和修理后装置的验收试验。

1技术要求1.1装置允许的测量误差1.1.1装置的测量误差是指在参比条件下装置输出电能的误差。

以百分数表示的装置允许的测量误差不应超过表1的规定。

表1以百分数表示的装置允许的测量误差注：1)角是指加在工作标准表相应工作元件上的电流和电压之间的相位角；2)sin和sin适用于检定无功电能表的装置；3)0.6级装置仅适用于使用中的装置。

1.1.2具有多种接线方式或多个量程的装置，允许按不同的接线方式或量程(三相三线、三线四线，有功、无功)分别确定其准确度等级。

装置的准确度等级应按使用中最高准确度等级来表示。

1.2装置允许的标准偏差估计值装置在常用量限，对被测量能量要进行不少于10次(对0.05、0.03级装置)、5次9对0.1级及以下等有的装置)的重复测量，装置允许的标准偏差估计值S应不超过表2的规定。

1.3标准器1.3.1工作标准表1.3.1.1装置中配套使用的工作标准表的准确度等级应不低于表3的规定。

1.3.1.2装置中配套使用的标准电能表和标准功率表，允许按装置中固定使用的最限负载功率范围决定的基本误差确定其准确度等级。

1.3.2标准互感器表2装置允许的标准偏差估计值S表3装置中配套使用的工作标准表的准确度等级1.3.2.1装置中配套使用的标准电压、电流互感器的准确度等级应满足表4 的规定。

表4装置中配套使用的标准电压、电流互感器准确度等级1.3.2.2允许使用比表4低一准确度等级的互感器，但在装置检定周期内应能满足表1，表2的要求。

此原则也适用于装置只有电流互感器的情况。

1.3.2.3装置中允许使用专用标准互感器，专用互感器的准确度等级应按装置使用的有效电流或电压和二次阻抗范围决定的误差确定。

专用互感器的工作电流不应小于50%~120%额定电流；电压互感器的工作电压不应小于80%~120%额定电压；二次阻抗应在80%~100%额定值范围内。

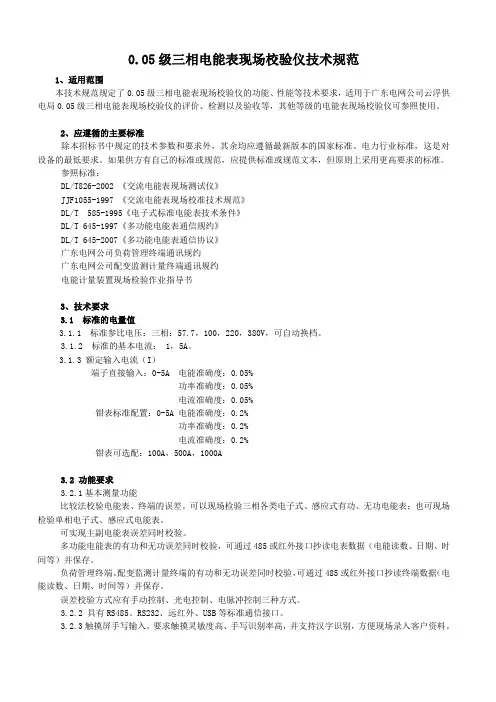

0.05级三相电能表现场校验仪技术规范1、适用范围本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。

2、应遵循的主要标准除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。

如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。

参照标准：DL/T826-2002 《交流电能表现场测试仪》JJF1055-1997 《交流电能表现场校准技术规范》DL/T 585-1995《电子式标准电能表技术条件》DL/T 645-1997《多功能电能表通信规约》DL/T 645-2007《多功能电能表通信协议》广东电网公司负荷管理终端通讯规约广东电网公司配变监测计量终端通讯规约电能计量装置现场检验作业指导书3、技术要求3.1 标准的电量值3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。

3.1.2 标准的基本电流： 1，5A。

3.1.3 额定输入电流（I）端子直接输入：0-5A 电能准确度：0.05%功率准确度：0.05%电流准确度：0.05%钳表标准配置：0-5A 电能准确度：0.2%功率准确度：0.2%电流准确度：0.2%钳表可选配：100A，500A，1000A3.2 功能要求3.2.1基本测量功能比较法校验电能表、终端的误差。

可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。

可实现主副电能表误差同时校验。

多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。

负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。

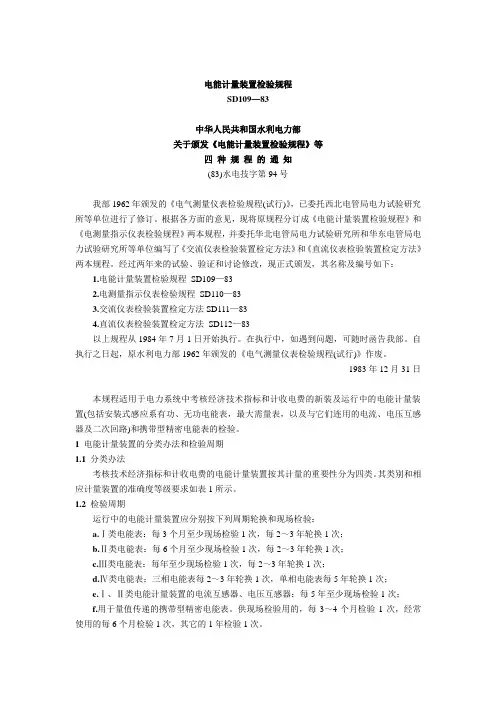

电能计量装置检验规程SD109—83中华人民共和国水利电力部关于颁发《电能计量装置检验规程》等四种规程的通知(83)水电技字第94号我部1962年颁发的《电气测量仪表检验规程(试行)》，已委托西北电管局电力试验研究所等单位进行了修订。

根据各方面的意见，现将原规程分订成《电能计量装置检验规程》和《电测量指示仪表检验规程》两本规程，并委托华北电管局电力试验研究所和华东电管局电力试验研究所等单位编写了《交流仪表检验装置检定方法》和《直流仪表检验装置检定方法》两本规程。

经过两年来的试验、验证和讨论修改，现正式颁发，其名称及编号如下：1.电能计量装置检验规程SD109—832.电测量指示仪表检验规程SD110—833.交流仪表检验装置检定方法SD111—834.直流仪表检验装置检定方法SD112—83以上规程从1984年7月1日开始执行。

在执行中，如遇到问题，可随时函告我部。

自执行之日起，原水利电力部1962年颁发的《电气测量仪表检验规程(试行)》作废。

1983年12月31日本规程适用于电力系统中考核经济技术指标和计收电费的新装及运行中的电能计量装置(包括安装式感应系有功、无功电能表，最大需量表，以及与它们连用的电流、电压互感器及二次回路)和携带型精密电能表的检验。

1电能计量装置的分类办法和检验周期1.1分类办法考核技术经济指标和计收电费的电能计量装置按其计量的重要性分为四类。

其类别和相应计量装置的准确度等级要求如表1所示。

1.2检验周期运行中的电能计量装置应分别按下列周期轮换和现场检验：a.Ⅰ类电能表：每3个月至少现场检验1次，每2～3年轮换1次；b.Ⅱ类电能表：每6个月至少现场检验1次，每2～3年轮换1次；c.Ⅲ类电能表：每年至少现场检验1次，每2～3年轮换1次；d.Ⅳ类电能表：三相电能表每2～3年轮换1次，单相电能表每5年轮换1次；e.Ⅰ、Ⅱ类电能计量装置的电流互感器、电压互感器：每5年至少现场检验1次；f.用于量值传递的携带型精密电能表。

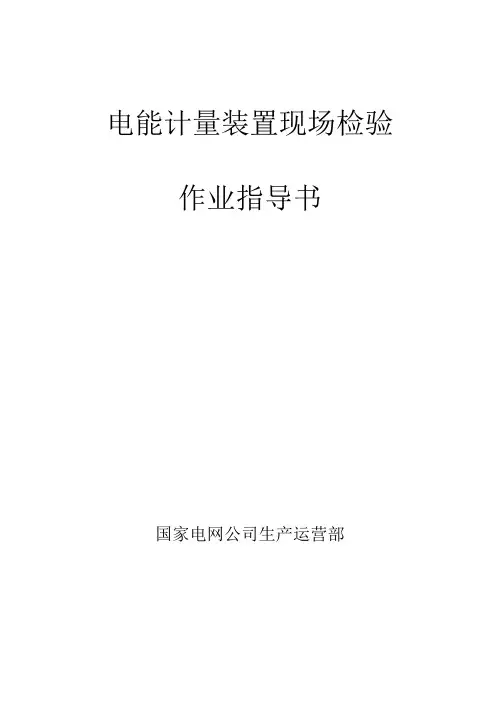

电能计量装置现场检验作业指导书国家电网公司生产运营部目录一、总则 ·········································································1. 适应范围······································································2. 引用的标准和规程··························································3. 名词和术语···································································二、安全工作的一般要求 ····················································1. 基本要求······································································2. 保证安全的组织措施·······················································三、电能表现场实负荷（在线）检验 ·····································1. 安全工作要求································································2. 检验项目······································································3. 检验条件······································································4. 检验方法······································································5. 检验结果的处理·····························································四、计量用互感器现场测试前的准备工作 ·······························1. 现场测试工作的注意事项·················································2. 现场测试工作的技术要求（措施）·····································五、计量用电流互感器现场测试 ···········································1. 安全工作要求································································2. 测试项目······································································3. 测试用设备和供电电源····················································4. 测试方法······································································5. 测试结果的处理·····························································六、计量用电压互感器现场测试 ···········································1. 安全工作要求································································2. 测试项目································································3. 测试用设备···································································4. 使用标准电压互感器的检验方法········································5. 使用电容式电压比例标准器的检验方法·······························6. 电压互感器实际二次负荷的测量········································7. 测量数据处理································································七、电压互感器二次回路压降测试 ········································1. 安全工作要求································································2. 测试用设备···································································3. 测试方法······································································4. 测试结果处理································································附录A 电能计量装置现场检测原始记录格式··························附录B 电能计量装置合成误差的计算···································附录C 电压互感器的负荷误差换算······································前言本作业指导书主要针对电网关口和大的电力用户的电能计量装置，包括电能表、计量用电流、电压互感器以及电压互感器二次回路压降的现场检验的方法、操作程序和安全要求予以科学合理的规范。

0.05级三相电能表现场校验仪技术规范1、适用范围本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。

2、应遵循的主要标准除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。

如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。

参照标准：DL/T826-2002 《交流电能表现场测试仪》JJF1055-1997 《交流电能表现场校准技术规范》DL/T 585-1995《电子式标准电能表技术条件》DL/T 645-1997《多功能电能表通信规约》DL/T 645-2007《多功能电能表通信协议》广东电网公司负荷管理终端通讯规约广东电网公司配变监测计量终端通讯规约电能计量装置现场检验作业指导书3、技术要求3.1 标准的电量值3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。

3.1.2 标准的基本电流： 1，5A。

3.1.3 额定输入电流（I）端子直接输入：0-5A 电能准确度：0.05%功率准确度：0.05%电流准确度：0.05%钳表标准配置：0-5A 电能准确度：0.2%功率准确度：0.2%电流准确度：0.2%钳表可选配：100A，500A，1000A3.2 功能要求3.2.1基本测量功能比较法校验电能表、终端的误差。

可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。

可实现主副电能表误差同时校验。

多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。

负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。

单相智能费控电能表自动化检定装置技术规书甲方：乙方：2021年9月1日1 适用围本技术协议适用**单相智能电能表检定装置的招标、检验、验收等工作。

本技术协议规定了单相智能电能表检定装置的性能构造、平安防护、技术要求、验收、安装调试、运行维护以及技术效劳等方面要求。

2 规性引用文件单相智能电能表检定装置〔以下简称装置〕的功能和技术条件应符合以下现行有效的国际、国家标准、检定规程、行业标准和企业标准的有关规定。

以下文件中的条款通过本规的引用而成为本规的条款，其随后所有的修改单、订正容以及其最新版本均适用于本规。

除本规中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、检定规程、电力行业标准和企业标准。

JJG596-2021 电子式电能表检定规程JJG597-2005 交流电能表检定装置检定规程GB/T11150-2001 电能表检验装置DL/T 460-2005电能表检验装置检定规程JJG307-2006 机电式交流电能表检定规程GB/T17215.211-2006 ?交流电测量设备通用要求?试验和试验条件第11局部：测量设备GB/T17215.301-2007?多功能电能表特殊要求?GB/T17215.321-2021 ?交流电测量设备特殊要求?第21局部：静止式有功电能表〔1级和2级〕GB/T 15284-2002 ?多费率电能表特殊要求?DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规那么IEC62052和IEC62053以及有关IEC规Q/GDW 354-2021?智能电能表功能规?Q/GDW 355-2021?单相智能电能表型式规?Q/GDW 364-2021?单相智能电能表技术规?Q/GDW 365-2021?智能电能表信息交换平安认证技术规?3 术语和定义本技术协议使用引用文件中给出的相关术语和定义。
