课堂作业
（班级： 学号： 姓名：
）

一、填空
1、测试系统的第一环节是 ，也称为 仪表，它的后续仪器为 。
2、信号可分为确定性信号和 信号，谐波为 信号，其表达式为 。
3、幅值谱分析可以得到信号中 和各频率成分的 ，非谐波周期信号可采用
展开，以确定其所包含的谐波分量。
4、灵敏度表达式为 ，同类仪器的灵敏度越高，则其分辨能力 ，量程往往 。
5、电测传感器是指能 被测量，并将其转换成 输出信号的元件或装置， 是
用于应变电测的传感器。
6、幅频特性是描述测试装置对输入信号（谐波）的 响应特性，仪器的可用频率范围是指仪器
灵敏度等于 所对应的频率范围。一般而言，物性性传感器的工作频率范围比结构型的要 。
7、电阻应变片的“电阻应变效应”是指：当应变片粘贴在结构表面上时，在外力作用下，应变片的
随结构一起变形，其 也随之发生的变化物理现象，其表达式为 。
8、应变仪测量电桥的作用是将 转换为 变化，其桥路方式包括1/桥、半桥和 。
二、判断题
1、量测技术是应用适宜仪器仪表和测试方法，对被观测对象特征参数（量值）进行测量和观测，分析
和提取有效信息的技术。 （ ）
2、“非电量电测技术”是测试技术的最主要方法，它利用电测传感器将被测输入电信号转换为便于测
量的其他电信号（如电阻、电压）。 （ ）
3、信号不等于信息，信息是信号的载体。 （ ）
4、相同信号的时域分析和频域分析，是信号的不同表达方法，但时域信号计算的总能量与频域计算的
总能量不相等，时域分析和频域分析是不等价的。 （ ）
5、量测仪器大多为线性仪器，即在量测和误差允许范围内输入和输出成线性关系。 （ ）
6、测试装置x(t)与输出y(t)满足方程 （AO和tO为常量）称为不失真测试条件。（ ）
7、按照信号变换的特征分类，应变片是一种结构型传感器。 （ ）
8、应变式传感器的基本信号转换特征是:通过必要装置将输入被测量转换为电压变化。 （ ）
三、多项选择题（每题只有一个答案正确）
1、平稳随机过程的含义是（ ）
（A）信号的幅值恒定 （B）样本时间平均统计参与集合平均统计参数相等
（C）信号必须为周期信号 （D）所有集合的平均参数不随时间变化
2、自相关函数的表达式为（ ）
（A） （B） （C） (D)
3、采用应变片测量应变，应变片灵敏系数K=2.50，而测试时将应变仪的灵敏系数设为K仪=2.00，假
定测量值为100µε，则实际应变为（ ）。
（A）125µε （B）100µε （C）80µε （D）200µε
4、采用右图所示桥路组合测量矩形截面悬臂梁的应变，
应变仪显示应变是实际应变的（ ）倍，其中v为泊松比。
（A）0.5 （B）1+v （C）2 （D）2（1+v）
5、应变电测的温度补偿中，要达到良好的温度补偿效果，其表述错误的是（ ）。
A、工作片与补偿片同规格 B、补偿件与被测结构同材料
C、可以采用1/4桥路接法 D、补偿片与工作片同温度场

R1
R2

2
2
()()xxxR




()()()xRExtxt


()()()xyRExtyt
2

2

0

1
lim()TxTxtdtT

00
y(t)()Axtt

合集下载

土木工程测量作业答案

土木工程测量作业答案

注：表中粉色为需要填写的答案《土木工程测量》第1章作业1-2 什么是测量工作的基准面和基准线？解：测量工作的基准面是水准面；基准线是铅垂线。

1-3 什么是绝对高程？什么是相对高程？解：绝对高程：地面点沿铅垂线到大地水准面的距离；相对高程：地面点到假定水准面的铅垂距离。

1-5 已知某地大地坐标为（106°12′，38°32′）。

计算：①该地在高斯投影3°带的带号及其中央子午线经度；②该地在高斯投影6°带的带号及其中央子午线经度。

解：①3°带带号：n=int((L-1.5°)/3°)+1= int((106°12′-1.5°)/3°)+1=35，35号3°带中央子午线经度：L’0=3°*n=3°*35=105°；②6°带带号：N=int(L/6°)+1= int(106°12′/6°)+1=18；18号6°带中央子午线经度：L0=6°*N-3°=6°*18-3°=105°。

1-6 已知控制点BM30的大地坐标为（106°49′27″，39°04′58″），其高斯投影3°带内计算的平面坐标自然值是（4328363.369m，－101752.428m）。

计算BM30的坐标通用值。

解：通用坐标值是在Y坐标自然值上+500km，并且在其前冠以投影带带号。

因此，先计算BM30所在高斯投影3°带的带号：3°带带号：n=int((L-1.5°)/3°)+1= int((106°50′-1.5°)/3°)+1=36，Y坐标自然值+500km=-101752.428m+500000m=398247.572m。

工程测试技术综合练习题一

工程测试技术综合练习题一

26周期信号的频谱具有（）特点，瞬变非周期信号的频谱具有（）特点。
27一阶系统的动特性参数是（），为使动态响应快，该参数（）。
28测试系统应包括（）、（）、（）、（）、（）等五个部分。
29测量装置的特性描述有（）态特性描述和（）特性描述。
30由信息与信号的关系可知，信号是信息的（）。
31根据采样定理，被测信号的频率W1与测试系统的固有频率W2关系是（）。
A一阶环节B二阶环节C比例环节
2-7磁电式绝对振动速度传感器测振频率应____其固有频率。
A远高于B等于C远低于
2-8随电缆电容的增加，压电式加速度计的输出电荷灵敏度______.
A相应减小B比例增加C保持不变
2-9压电式加速度计，其压电片并联可提高____.
A电压灵敏度B电荷灵敏度C电压和电荷灵敏度
a金属应变片压敏电阻213莫尔条纹光栅传感器是金属电阻应变片的电a尺寸交流调幅电桥的载波a10倍以上110以下双向法226非周期信号的频谱离散的227两个同频方波的互方波228周期信号xt和yt为两个周期信号t为其共同周期其互相关函数表达常数229两个不同频的简谐信号其互相关函为230数字信号处理中采样频率fa与被测信号中最高频率成分fc的关系应为216压电式振动传感器输出电压信号与输入a位移为使四臂交流电桥平衡若两相邻臂接入二电阻另外两相邻臂应接入的阻抗元件
A 很大B 很低C 不变D 随意
13.将信号在时域进行扩展，则信号在频域将（ ）。
A 不变B 扩展C 压缩D 相移
14.光线示波器的振子的幅频特性相当于（ ）滤波器的幅频特性。
A 低通B 高通C 带通D 带阻
15.信号的时域与频域描述方法是依靠（ ）来确立彼此的关系。
A 拉氏变换B 傅氏变换C 卷积D 相乘

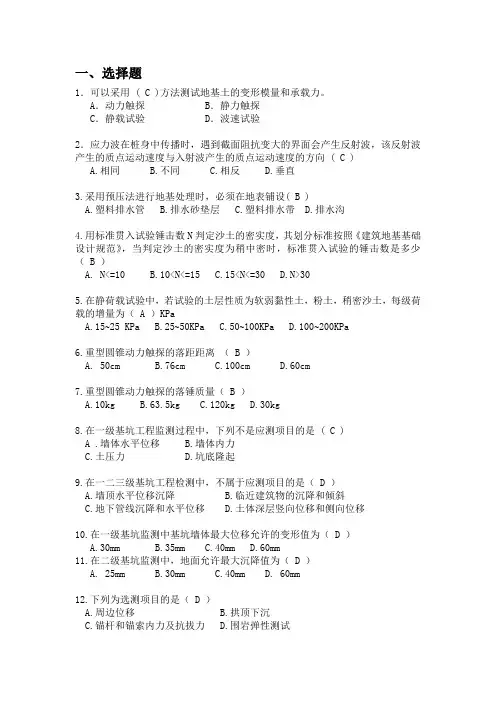

【精】岩土工程测试与检测技术试题及答案

【精】岩土工程测试与检测技术试题及答案

一、选择题1．可以采用 ( C )方法测试地基土的变形模量和承载力。

A．动力触探 B．静力触探C．静载试验 D．波速试验2．应力波在桩身中传播时，遇到截面阻抗变大的界面会产生反射波，该反射波产生的质点运动速度与入射波产生的质点运动速度的方向 ( C )A.相同B.不同C.相反D.垂直3.采用预压法进行地基处理时，必须在地表铺设( B )A.塑料排水管B.排水砂垫层C.塑料排水带D.排水沟4.用标准贯入试验锤击数N判定沙土的密实度，其划分标准按照《建筑地基基础设计规范》，当判定沙土的密实度为稍中密时，标准贯入试验的锤击数是多少（ B ）A. N<=10B.10<N<=15C.15<N<=30D.N>305.在静荷载试验中，若试验的土层性质为软弱黏性土，粉土，稍密沙土，每级荷载的增量为（ A ）KPaA.15~25 KPaB.25~50KPaC.50~100KPaD.100~200KPa6.重型圆锥动力触探的落距距离（ B ）A. 50cmB.76cmC.100cmD.60cm7.重型圆锥动力触探的落锤质量（ B ）A.10kgB.63.5kgC.120kgD.30kg8.在一级基坑工程监测过程中，下列不是应测项目的是 ( C )A .墙体水平位移 B.墙体内力C.土压力D.坑底隆起9.在一二三级基坑工程检测中，不属于应测项目的是（ D ）A.墙顶水平位移沉降B.临近建筑物的沉降和倾斜C.地下管线沉降和水平位移D.土体深层竖向位移和侧向位移10.在一级基坑监测中基坑墙体最大位移允许的变形值为（ D ）A.30mmB.35mmC.40mmD.60mm11.在二级基坑监测中，地面允许最大沉降值为（ D ）A. 25mmB.30mmC.40mmD. 60mm12.下列为选测项目的是（ D ）A.周边位移B.拱顶下沉C.锚杆和锚索内力及抗拔力D.围岩弹性测试13.下列不是岩土力学参数测试的是（ A ）A. 抗拉强度B.变形模量C.泊松比D.内摩擦角14.地下工程监测温度测试不包括（ C ）A.岩体温度B.洞内温度C.洞外温度D.气温15.地表沉降的方法和工具是（ C ）A.各类位移计B.各种类型压力盒C.水平仪、水准尺D.各种类型收敛计16.围岩应力应变测试仪器不包括（ D ）A.钢弦式应变计B.差动式电阻应变计C.电测锚杆D.钢弦式压力盒17.锚杆参数不包括以下（ D ）A.锚杆长度B.直径C.数量和钢材种类D.锚杆入射角18.判断围岩稳定性准则下列不可以用来表示的是（ D ）A总位移量 B.位移速率 C.位移加速度 D.总时间19.多点位移计在钻孔中一般有（ C ）个测点A.1~2个B.3~4个C.4~6个D.6~8个20.以下方法中地面裂缝的张合错位监测不采用（ D ）A.侧缝计B.收敛计C.钢丝位移计D.水平仪21.边坡监测以（ A ）为主A.仪器测量B.人工巡视C.宏观调查D.电子监控22.测环境因素仪器不包括（ D ）A.水位记录仪B.雨量计C.温度记录仪D.温度计23适合于人工坝坡观测的是（ A ）A.水管式沉降仪B.钢弦式沉降仪C.干簧管式沉降仪D.电磁式沉降仪24.国内多采用哪两种应变计（ A ）A.差动电阻式和钢弦式应变计B.差动电感式和差动电容式应变计C.差动电阻式和差动电容式应变计D.差动电容式和电阻应变片25.以下是地面变形监测仪器的是（ A ）A.GPS接收机B.位移计C.侧缝计D.沉降仪26.某地区有深度小于3m的淤泥质土，选用以下哪种地基处理方法最合适( A )A.换土垫层法B.排水固结法C.强夯法D.碎石桩法27.在复合地基荷载试验中当每一小时沉降量小于多少毫米时，即可加下一级荷载。

工程测试技术+习题问题详解

工程测试技术+习题问题详解

第一章三、计算题1-2 求正弦信号的绝对均值和均方根值。

解答：0002200000224211()d sin d sin d cos T TT Tx x x x x μx t t x ωt t ωt t ωt T T TT ωT ωπ====-==⎰⎰⎰222200rms000111cos 2()d sin d d 22T T Tx x ωtx x t t x ωt t t T T T-====⎰⎰⎰1-3求指数函数的频谱。

解答：(2)22022(2)()()(2)2(2)a j f t j f tat j f te A A a jf X f x t edt Ae edt A a j f a j f a f -+∞∞---∞-∞-=====-+++⎰⎰πππππππ22()(2)k X f a f π=+Im ()2()arctanarctanRe ()X f ff X f a==-πϕ1-5求被截断的余弦函数(见图1-26)的傅里叶变换。

单边指数衰减信号频谱图f|X (f )A /φ(f) f0 π/-π/20cos ()0ωt t T x t t T⎧<⎪=⎨≥⎪⎩解：0()()cos(2)x t w t f t =πw(t)为矩形脉冲信号()2sinc(2)W f T Tf =π()002201cos(2)2j f t j f tf t e eπππ-=+ 所以002211()()()22j f tj f t x t w t e w t e -=+ππ根据频移特性和叠加性得：000011()()()22sinc[2()]sinc[2()]X f W f f W f f T T f f T T f f =-++=-++ππ可见被截断余弦函数的频谱等于将矩形脉冲的频谱一分为二，各向左右移动f 0，同时谱线高度减小一半。

也说明，单一频率的简谐信号由于截断导致频谱变得无限宽。
