H桥电机驱动原理与应用

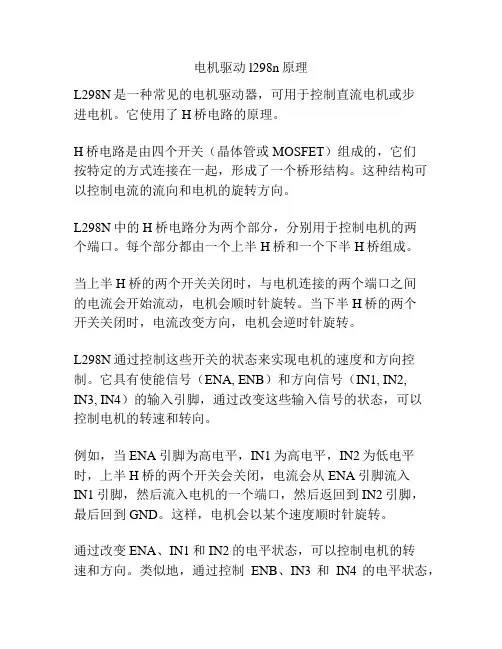

电机驱动l298n原理
L298N是一种常见的电机驱动器，可用于控制直流电机或步
进电机。

它使用了H桥电路的原理。

H桥电路是由四个开关（晶体管或MOSFET）组成的，它们
按特定的方式连接在一起，形成了一个桥形结构。

这种结构可以控制电流的流向和电机的旋转方向。

L298N中的H桥电路分为两个部分，分别用于控制电机的两
个端口。

每个部分都由一个上半H桥和一个下半H桥组成。

当上半H桥的两个开关关闭时，与电机连接的两个端口之间
的电流会开始流动，电机会顺时针旋转。

当下半H桥的两个
开关关闭时，电流改变方向，电机会逆时针旋转。

L298N通过控制这些开关的状态来实现电机的速度和方向控制。

它具有使能信号（ENA, ENB）和方向信号（IN1, IN2,
IN3, IN4）的输入引脚，通过改变这些输入信号的状态，可以
控制电机的转速和转向。

例如，当ENA引脚为高电平，IN1为高电平，IN2为低电平时，上半H桥的两个开关会关闭，电流会从ENA引脚流入
IN1引脚，然后流入电机的一个端口，然后返回到IN2引脚，
最后回到GND。

这样，电机会以某个速度顺时针旋转。

通过改变ENA、IN1和IN2的电平状态，可以控制电机的转
速和方向。

类似地，通过控制ENB、IN3和IN4的电平状态，
可以控制电机的另一个端口。

总之，L298N电机驱动器采用H桥电路的原理，通过控制开关的状态来控制电流的流向和电机的转速和方向。

一、背景此问题一直想留给做小车的同学去研讨，期望他们在制作过程中能够悟出其中的道理。

可无奈等至今日也未见一文半字 : ( 却接到了无数的质询：你为何要用分立元件构建 H 桥驱动？为何不选择 L298 集成电路桥？为何要使用 MOS 管？等等……，逐个回复太累了，只好整理一下，汇总于此，供参考，有不妥之处望指正，更望能有人提出进一步的分析。

二、分析内容界定本文只涉及有刷直流电机 H 桥驱动部分的电路，不讨论如何控制 H 桥？如何实现 PWM？以及如何实现过流保护等；而且主要讨论构成 H 桥 4 个桥臂对性能的影响。

三、H桥原理简述所谓 H 桥驱动电路是为了直流电机而设计的一种常见电路，它主要实现直流电机的正反向驱动，其典型电路形式如下：从图中可以看出，其形状类似于字母“H”，而作为负载的直流电机是像“桥”一样架在上面的，所以称之为“ H 桥驱动”。

4个开关所在位置就称为“桥臂”。

从电路中不难看出，假设开关 A、D接通，电机为正向转动，则开关B、C接通时，直流电机将反向转动。

从而实现了电机的正反向驱动。

借助这 4 个开关还可以产生电机的另外 2 个工作状态：A）刹车——将B 、D开关（或A、C）接通，则电机惯性转动产生的电势将被短路，形成阻碍运动的反电势，形成“刹车”作用。

B）惰行—— 4个开关全部断开，则电机惯性所产生的电势将无法形成电路，从而也就不会产生阻碍运动的反电势，电机将惯性转动较长时间。

以上只是从原理上描述了H 桥驱动，而实际应用中很少用开关构成桥臂，通常使用晶体管，因为控制更为方便，速度寿命都长于有接点的开关（继电器）。

细分下来，晶体管有双极性和MOS管之分，而集成电路只是将它们集成而已，其实质还是这两种晶体管，只是为了设计、使用方便、可靠而做成了一块电路。

双极性晶体管构成的 H 桥：MOS管构成的 H 桥：以下就分析一下这些电路的性能差异。

四、几种典型 H 桥驱动电路分析分析之前，首先要确定 H 桥要关注那些性能：A）效率——所谓驱动效率高，就是要将输入的能量尽量多的输出给负载，而驱动电路本身最好不消耗或少消耗能量，具体到H桥上，也就是4个桥臂在导通时最好没有压降，越小越好。

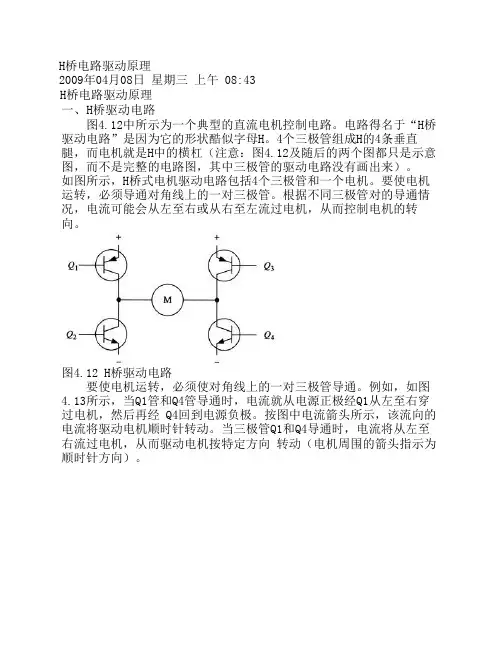

H桥电路驱动原理2009年04月08日 星期三 上午 08:43H桥电路驱动原理一、H桥驱动电路图4.12中所示为一个典型的直流电机控制电路。

电路得名于“H桥驱动电路”是因为它的形状酷似字母H。

4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图4.12及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。

如图所示，H桥式电机驱动电路包括4个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

图4.12 H桥驱动电路要使电机运转，必须使对角线上的一对三极管导通。

例如，如图4.13所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经 Q4回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向 转动（电机周围的箭头指示为顺时针方向）。

图4.13 H桥电路驱动电机顺时针转动图4.14所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。

当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。

图4.14 H桥驱动电机逆时针转动二、使能控制和方向逻辑驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。

如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

此时，电 路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。

基于上述原因，在实际驱动电路中通常 要用硬件电路方便地控制三极管的开关。

图4.155 所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。

4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制 整个电路的开关。

三电平h桥拓扑
摘要：
1.三电平H 桥拓扑概述
2.三电平H 桥拓扑的工作原理
3.三电平H 桥拓扑的优点与应用
正文：
一、三电平H 桥拓扑概述
三电平H 桥拓扑，是一种在电力电子领域中广泛应用的拓扑结构，主要用于实现高压、大功率的交流电机驱动和可再生能源系统的功率转换。

它由两个H 桥电路组成，每个H 桥电路包含三个可控半导体器件，分别为两个晶体管和一个双向开关。

二、三电平H 桥拓扑的工作原理
三电平H 桥拓扑的工作原理主要基于两个H 桥电路的组合，实现对三相交流电机的六步控制。

具体工作过程如下：
1.在一个H 桥电路中，选定一个晶体管作为开关，通过控制另外两个晶体管的开关状态，可以实现对电机的一个相位的控制。

2.在另一个H 桥电路中，同样选定一个晶体管作为开关，并通过控制另外两个晶体管的开关状态，可以实现对电机的另一个相位的控制。

3.通过对两个H 桥电路的控制，可以实现对电机六个相位的控制，从而实现对三相交流电机的驱动。

三、三电平H 桥拓扑的优点与应用
三电平H 桥拓扑具有以下优点：
1.输出电压的谐波成分较低，电机运行时的噪音和振动较小。

2.电流和电压的应力分布均匀，可以提高器件的使用寿命。

3.控制灵活，可以实现对电机的多种控制方式，如矢量控制、直接转矩控制等。
