4~20ma隔离器原理
4~20mA隔离器是一种常用的信号隔离器，用于将4~20mA电流信号转换为其他类型的信号，实现信号的隔离和传输。

其工作原理如下：
1. 输入端：隔离器的输入端接收4~20mA电流信号作为输入信号。

2. 隔离：输入端的信号经过隔离器内部的隔离元件进行隔离，使得输入端与输出端之间电气隔离。

3. 调理：隔离器内部的电路对输入信号进行调理处理，如信号放大、滤波、线性化等。

这样可以增强输入信号的稳定性和准确性。

4. 输出端：经过处理后的信号通过输出端以其他形式输出，如4~20mA电流信号、0~10V电压信号等。

5. 隔离和传输：输入信号和输出信号之间通过隔离器实现电气隔离，确保输入信号不会影响输出信号，并且能够安全地传输信号到目标设备。

总结来说，4~20mA隔离器的工作原理是通过接收输入端的
4~20mA电流信号，经过内部的隔离、调理处理，将处理后的信号通过输出端以其他形式输出，并且实现对输入信号和输出信号之间的电气隔离和传输。

信号隔离器怎么接线
信号隔离器（Signal Isolator）是一种用于将输入信号与输出信号之间进行电气隔离的装置。

接线时需要注意以下步骤：
1. 确定输入信号和输出信号的类型：首先确定要隔离的信号类型，例如模拟信号（如电流、电压）或数字信号（如开关量）。

这样可以选择适合的信号隔离器。

2. 检查信号隔离器的参数和规格：根据信号隔离器的技术规格和使用手册，了解输入信号和输出信号的量程范围、电源要求以及其他相关参数。

3. 连接电源：绍兴中仪专业生产信号隔离器，通常需要外部供电，确保正确连接电源并符合所需的电源要求（如直流或交流电源、电压范围等）。

4. 连接输入信号：将输入信号源与信号隔离器的输入端相连接。

根据信号的类型，可能需要使用适当的连接器、终端或引脚，例如连接导线或插头。

5. 连接输出信号：将信号隔离器的输出端与输出设备（如PLC、DCS系统、报警仪表等）相连接。

同样，根据信号的类型，选择适当的连接器和引脚，确保可靠连接。

6. 检查接线连接：在进行实际操作之前，仔细检查所有连接，确保插头、引脚或接线柱紧固，并确保没有错位或短路的问题。

这有助于避免故障和损坏。

7. 进行测试和调试：完成接线后，根据信号隔离器的使用手册，进行相应的测试和调试工作。

确保输入信号能够正确地被隔离并传递到输出端，验证系统性能是否符合预期。

重要提示：由于每个信号隔离器的设计和型号可能不同，请始终参考具体产品的技术规格和使用手册。

如果不确定操作步骤或接线方法，请咨询相关的专业人士或设备制造商，以确保正确使用信号隔离器，并避免任何潜在的风险。

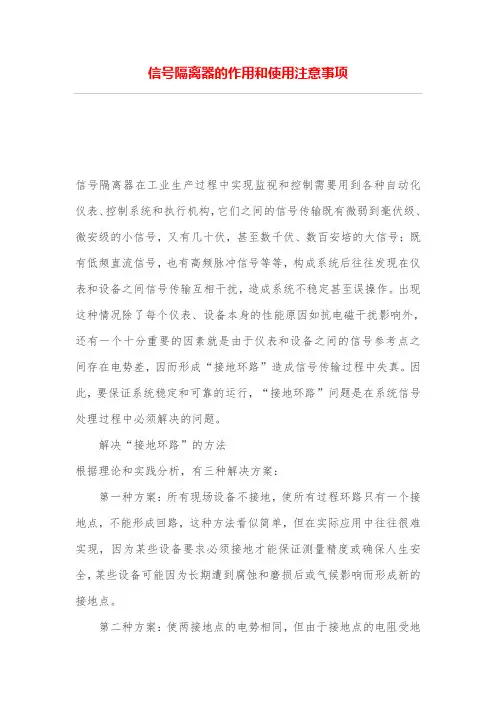

信号隔离器的作用和使用注意事项信号隔离器在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，它们之间的信号传输既有微弱到毫伏级、微安级的小信号，又有几十伏，甚至数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间信号传输互相干扰，造成系统不稳定甚至误操作。

出现这种情况除了每个仪表、设备本身的性能原因如抗电磁干扰影响外，还有一个十分重要的因素就是由于仪表和设备之间的信号参考点之间存在电势差，因而形成“接地环路”造成信号传输过程中失真。

因此，要保证系统稳定和可靠的运行，“接地环路”问题是在系统信号处理过程中必须解决的问题。

解决“接地环路”的方法根据理论和实践分析，有三种解决方案：第一种方案：所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但在实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或确保人生安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。

第二种方案：使两接地点的电势相同，但由于接地点的电阻受地质条件及气候变化等众多因素的影响，这种方案其实在实际中无法完全能做到。

第三种方案：在各个过程环路中使用信号隔离方法，断开过程环路，同时又不影响过程信号的正常传输，从而彻底解决接地环路问题。

作为一种连接现场仪表和控制室设备的电子接口模块，信号隔离器通常安装在控制室机柜的导轨上，新手朋友对信号隔离器的使用，还有些陌生，对有哪些注意事项尚不十分了解，下面说说信号隔离器的使用注意事项有哪些呢？第一：信号隔离器使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格，并认真阅读信号隔离器的使用说明书；第二：信号隔离器的使用环境应无导电粉尘，无腐蚀性气体、无强烈冲击和振动。

第三：信号隔离器为一体化结构，不可拆卸，同时应避免碰撞和跌落，请勿涂改和撕下产品上的任何标贴。

信号隔离器与隔离式安全栅的区别之处在工业自动化控制系统中，信号隔离器和隔离式安全栅是常用的两种电路隔离装置。

它们的作用都是将高电平信号转换成低电平信号并隔离，从而在保证电路安全的前提下减小电气干扰和提高信号的可靠性。

但是，它们之间还存在着一些区别。

1. 基本原理不同信号隔离器是一种被动电路隔离装置，其基本原理是利用光电耦合器、变压器等被动元器件传输信号，并通过磁隔离、电容耦合等方式实现电路的隔离。

这种隔离器不需要外部电源供电，只需要在输入端和输出端分别接地即可。

隔离式安全栅则是一种主动电路隔离装置，其基本原理是利用中继磁场、电容耦合等被动元器件传输信号，并通过内置的供电模块将输入电源转换成输出电源。

这种隔离器需要外部电源供电，同时也需要在接地处加上可靠地接地线。

2. 隔离效果不同信号隔离器的隔离效果主要依靠于其内部被动元器件的传输特性，因此只能实现基本的电气隔离，对于噪声的过滤和抑制能力相对较弱。

隔离式安全栅则具有更为稳定的隔离效果和更强的电气抑制和过滤能力。

它的高速隔离使得其能够对噪声和电气干扰进行更加有效的过滤，从而降低了电路的干扰程度。

3. 输出信号不同由于信号隔离器是被动的隔离器，在输出端只能输出信号的原始值，并没有经过任何处理或变换。

因此，输出信号的类型和电平与输入信号相同。

隔离式安全栅则可以在输出端对信号进行处理，例如将一个高电平转换成低电平、将模拟量信号转换成数字信号等等。

此外，由于隔离式安全栅具有内置的电源转换功能，因此输出信号的电平和类型可以随实际应用场景进行调整和设计。

4. 安全性能不同隔离式安全栅具有更高的安全性能，其主要体现在以下三个方面：首先，在隔离式安全栅内部，输入端和输出端间使用的是不同的电源，因此在输入端被攻击时，隔离式安全栅的输出端不会受到影响，从而保证了输出端的安全和可靠性。

其次，在一些机电设备的控制中，为了保证人员的安全，需要将高电压区和低电压区进行分离。

在这种情况下，隔离式安全栅可以提供可靠的隔离和保护。
