数码相机成像工作原理

数码相机像传感原理数码相机作为当前主流的照相技术之一，其背后的数码成像原理至关重要。

本文将为您详细介绍数码相机像传感原理，解析数码相机如何实现图像的捕捉和数字化。

一、CCD传感器在数码相机中，采用的主要光学传感器是CCD（电荷耦合器件）传感器。

CCD传感器由大量的光敏二极管组成，每个光敏二极管对应着图像的一个像素点。

当光线通过镜头进入相机，被CCD感光芯片捕获后，光敏二极管会产生电荷，并将其储存起来。

二、感光原理CCD传感器感光原理是基于光敏材料对光的电荷转换特性。

在传感器上的每个像素点，通过衍射和聚焦将入射光线聚集到光敏二极管上。

光敏二极管受到光线照射后，产生的电子会以电荷的形式储存在该像素点上。

三、电荷转换CCD传感器通过电荷转换将储存在像素点上的电子转换为电压信号。

首先，通过将电荷按照一定顺序经过引导电极进行传输，将电子从感光单元引导到垂直传输通道。

接着，通过扫描电极的作用，使得电子在传输通道中往水平方向移动，并最终集中在一起。

这样，储存电子的电荷就被转换为了电压信号。

四、模数转换通过电荷转换后，CCD传感器将电压信号传递给模数转换器。

模数转换器将模拟信号转换为数字信号，即将连续变化的电压值转换为离散的数字数值。

这样就完成了图像的数字化过程。

五、后期处理经过模数转换后，数码相机将得到一个包含图像信息的数字文件。

在后期处理中，相机将对图像进行色彩处理、锐化、噪点去除等调整，以提高图像的质量。

六、导出和保存最后，数码相机会将处理后的图像导出并保存到存储设备中，如内置存储卡或外接设备。

用户可以通过连接电脑或使用数码相机自带的屏幕查看保存的图像。

总结数码相机的像传感原理主要涉及光线感光、电荷转换、模数转换和后期处理等关键步骤。

通过这些步骤，数码相机能够将现实世界中的图像转换为数字信号进行处理和保存。

掌握数码相机的像传感原理，有助于我们更好地理解数码相机的工作过程，并在拍摄过程中得到更加清晰、准确的图像。

数码相机的工作原理知识数码相机是集光学、机械、电子一体化的产品。

它集成了影像信息的转换、存储和传输等部件。

下面是为大家精心推荐数码相机的相关知识，希望能够对您有所帮助。

工作原理数码相机是集光学、机械、电子一体化的产品。

它集成了影像信息的转换、存储和传输等部件，具有数字化存取模式，与电脑交互处理和实时拍摄等特点。

光线通过镜头或者镜头组进入相机，通过成像元件转化为数字信号，数字信号通过影像运算芯片储存在存储设备中。

数码相机的成像元件是CCD或者COMS，该成像元件的特点是光线通过时，能根据光线的不同转化为电子信号。

优点：1、拍照之后可以立即看到图片，从而提供了对不满意的作品立刻重拍的可能性，减少了遗憾的发生。

2、只需为那些想冲洗的照片付费，其它不需要的照片可以删除。

3、色彩还原和色彩范围不再依赖胶卷的质量。

4、感光度也不再因胶卷而固定。

光电转换芯片能提供多种感光度选择。

缺点：1、由于通过成像元件和影像处理芯片的转换，成像质量相比光学相机缺乏层次感。

2、由于各个厂家的影像处理芯片技术的不同，成像照片表现的颜色与实际物体有不同的区别。

3、由于中国缺乏核心技术，后期使用维修成本较高。

与传统相机的区别数码相机的外观、部分功能及操作虽与普通的相机差不多，但数码相机与传统相机还有以下几个不同点：1. 制作工艺不同：传统相机使用银盐感光材料即胶卷作为载体，拍摄后的胶卷要经过冲洗才能得到照片，拍摄后无法知道照片拍摄效果的好坏，而且不能对拍摄不好的照片进行删除。

数码相机不使用胶卷，而是使用电荷耦合器CCD元件感光，然后将光信号转变为电信号，再经模/数转换后记录于存储卡上，存储卡可反复使用。

由于数码相机拍摄的照片要经过数字化处理再存储，拍摄后的照片可以回放观看效果，对不满意的照片可以立即删除重拍。

拍摄后把数码相机与电脑连接，可以方便地将照片传输到电脑中并进行各种图像处理，制作Web页或直接打印输出，这是数码相机与传统相机的主要区别。

数码相机的工作原理数码相机是一种利用数字技术来捕捉和存储图像的摄影设备。

与传统的胶片相机不同，数码相机不再使用胶片来记录图像，而是使用一种称为CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）的传感器来捕捉光线，并将其转换为数字信号。

这些数字信号随后被存储在内置的存储卡中，或者通过USB接口传输到计算机或其他设备上。

数码相机的工作原理涉及到多个关键组件，包括镜头、传感器、图像处理芯片、存储设备和显示屏。

在拍摄照片时，光线首先通过镜头进入相机内部。

镜头的作用是将光线聚焦到传感器上，以便捕捉清晰的图像。

传感器是数码相机最重要的组件之一，它负责将光线转换为电信号，并将其转换为数字图像。

传感器的质量和分辨率直接影响到最终图像的质量。

一旦光线被传感器捕捉到，图像处理芯片就会开始处理这些数字信号。

这些信号经过一系列的处理，包括去噪、色彩校正、锐化等，以确保最终的图像质量。

图像处理芯片的性能和算法对最终图像的质量有着重要的影响。

处理完的图像信号随后被存储在内置的存储设备中，通常是一张存储卡。

存储卡的容量决定了相机可以存储的照片数量，而存储速度则影响了连续拍摄的能力。

一些高端数码相机还可以通过USB 接口将图像传输到计算机或其他设备上。

最后，数码相机还配备了一个显示屏，用于实时显示拍摄的图像，并进行拍摄参数的调整。

显示屏的分辨率和色彩表现也对用户体验有着重要的影响。

除了上述的关键组件，数码相机还包括了许多其他的功能，比如自动对焦、光圈控制、快门速度控制、白平衡调节等。

这些功能都是通过内置的微处理器来实现的，它们使得数码相机比传统的胶片相机更加灵活和方便。

总的来说，数码相机的工作原理涉及到光学、电子、数字信号处理等多个方面。

它的发明和普及使得摄影技术得到了革命性的提升，成为了人们记录生活、分享快乐的重要工具。

随着科技的不断发展，数码相机的性能和功能也在不断提升，相信它将继续成为人们生活中不可或缺的一部分。

数码相机工作原理简介数码相机是一种能够将光线转换为数字信号，并通过电子元件对图像进行处理和存储的设备。

其工作原理包括图像采集、图像传感器、数字信号处理和图像存储等几个重要环节。

一、图像采集数码相机通过镜头聚焦光线，并通过光圈控制光线的进入量，使画面变得清晰明亮。

光线通过透镜组后，进入到传感器面阵上，形成一个光学图像。

二、图像传感器图像传感器是数码相机的核心组件，可以将光信号转换为电信号。

常用的图像传感器有CMOS、CCD两种类型。

其中CMOS传感器是一种集成电路，能够将光线成像后转换为电子信号，并转化为数字信号。

CCD传感器则是通过电荷耦合设备将光信号转化为电信号，再经过模数转换器转化为数字信号。

三、数字信号处理图像传感器捕捉到的模拟信号需要经过模数转换器转化为数字信号，然后通过数字信号处理器进行信号处理和调整。

数字信号处理包括图像的增强、色彩、对比度和饱和度等参数的调整，以及锐化和去噪等后期处理工作。

四、图像存储经过数字信号处理后的图像信号将被存储到数码相机的内存中。

数码相机一般采用存储卡来储存图像，如SD卡或CF卡等。

一些高端数码相机还支持无线传输和蓝牙功能，可以将图像通过无线网络传输到电脑或其他存储设备。

总结：数码相机通过镜头聚焦光线，光线通过透镜组进入到传感器上，形成一个光学图像。

传感器将光信号转换为电信号，根据传感器类型的不同通过模数转换器转化为数字信号。

数字信号经过处理后存储到数码相机的内存中。

通过数码相机，我们可以方便地拍摄、记录和分享生活中的精彩瞬间。

注：此文章仅为示例，1500字内的实际文章内容可能会有所调整。

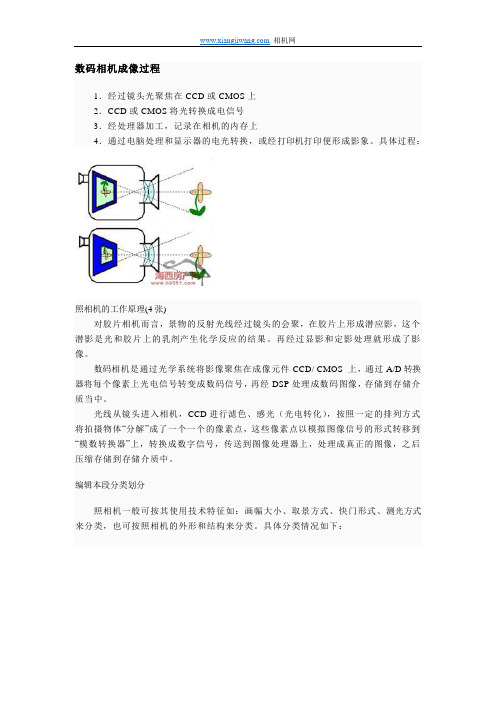

数码相机成像过程1．经过镜头光聚焦在CCD或CMOS上2．CCD或CMOS将光转换成电信号3．经处理器加工，记录在相机的内存上4．通过电脑处理和显示器的电光转换，或经打印机打印便形成影象。

具体过程：照相机的工作原理(4张)对胶片相机而言，景物的反射光线经过镜头的会聚，在胶片上形成潜应影，这个潜影是光和胶片上的乳剂产生化学反应的结果。

再经过显影和定影处理就形成了影像。

数码相机是通过光学系统将影像聚焦在成像元件CCD/ CMOS 上，通过A/D转换器将每个像素上光电信号转变成数码信号，再经DSP处理成数码图像，存储到存储介质当中。

光线从镜头进入相机，CCD进行滤色、感光（光电转化），按照一定的排列方式将拍摄物体“分解”成了一个一个的像素点，这些像素点以模拟图像信号的形式转移到“模数转换器”上，转换成数字信号，传送到图像处理器上，处理成真正的图像，之后压缩存储到存储介质中。

编辑本段分类划分照相机一般可按其使用技术特征如：画幅大小、取景方式、快门形式、测光方式来分类，也可按照相机的外形和结构来分类。

具体分类情况如下：汤姆900照相机1、照相机根据其成像介质的不同可以分为胶片相机与数码照相机以及宝丽来相机。

胶片相机主要是指通过镜头成像并应用胶片记录影像的设备。

而数码照相机则是应用半导体光电耦合器件和数字存储方法记录影像的摄影设备，有使用方便，照片传输方便，保存方便等特点。

宝丽来相机又称一次成像相机，是将影象直接感光在特种像纸上，可在一分钟内看到照片，合适留念照等。

2．按照相机使用的胶片和画幅尺寸可分为35mm照相机(常称135照相机)、120照相机、110照相机、126照相机、中幅照相机、大幅照相机、APS相机、微型相机等。

135照相机使用35mm胶片，其所拍摄的标准画幅为24mm X 36mm，一般每个胶卷可拍照36张或24张。

3．按照相机的外型和结构可分为平视取景照相机(VIEWFINDER)和单镜头反光照相机（单反相机）。

相机工作原理范文相机是一种用来记录图像的设备，工作原理是通过光学和电子技术相结合来实现的。

它利用光学透镜将光线聚焦到感光材料或电子传感器上，然后利用电子元件将光信号转换成电信号，最终形成图像。

以下是相机的工作原理的详细过程。

1.光的传播：当光线从被拍摄的物体发出后，它会沿着直线传播。

光线的传播速度是有限的，所以当光线到达观察者或相机的位置时，我们才能看到物体的图像。

2.光学透镜系统：相机的镜头系统主要由凸透镜、凹透镜和非球面镜片等组成。

凸透镜可以将光线聚焦到一个点上，而凹透镜则会分散光线。

透镜的焦距决定了光线的聚焦位置，也就是物体成像的位置。

3.光圈：光圈是位于镜头中的一个可调节的圆孔。

通过调节光圈的大小，可以控制进入相机的光线量。

较大的光圈能够引入更多的光线，使图像更亮，而较小的光圈则能使图像更暗。

4.快门：快门是相机的另一个重要部件，它决定了光线进入相机的时间长短。

它通常由一个机械或电子装置组成，能够以非常快的速度打开和关闭。

5.感光材料或电子传感器：在传统的胶片相机中，感光材料是一种能够对光线敏感的化学物质。

当光线射到感光材料上时，它会引起化学反应，从而形成图像。

在数字相机中，使用的是一种电子传感器，它由一系列微小的光电二极管组成。

当光线射到二极管上时，会产生电荷，从而形成电信号。

6.人机界面和图像处理：相机通常还配备有显示屏和按键、旋钮等操作控制装置，用于设置拍摄参数和浏览图像。

图像处理部分会对所得到的电信号进行处理，包括增强图像的对比度、饱和度、去噪等。

以上就是相机的主要工作原理。

现代相机在工作原理方面也有很多变种和改进，例如自动对焦、光学防抖、高速连拍等功能的引入，都使得相机更加方便快捷和易于使用。

数码相机工作原理数码相机是一种利用数字技术来拍摄和储存影像的相机。

它与传统胶卷相机相比，具有更高的画质、更方便的后期处理和更便捷的影像分享方式。

而要理解数码相机的工作原理，我们需要从以下几个方面进行解析。

一、光学系统数码相机的光学系统主要由镜头和光学滤光器组成。

镜头起到收集景物光线并聚焦到图像传感器上的作用，而光学滤光器则有助于红、绿、蓝三个通道的色彩分离，以及抑制或增强某些频段的光线。

二、图像传感器图像传感器是数码相机最关键的部件之一，它负责将光线转换为电信号。

常见的图像传感器有两种：CCD（电荷耦合器件）和CMOS（互补式金属氧化物半导体）。

其中，CCD通过电荷积累来形成图像，CMOS则通过电压控制来传感图像。

两者在原理上存在一定差异，但目前CMOS传感器在市场中占据主导地位。

三、A/D转换图像传感器捕获光线后，会将其转换为模拟电信号。

随后，这些电信号需要通过A/D转换器（模数转换器）转换为数字信号，以便后续的数字处理和存储。

四、数字信号处理在图像信号转换为数字信号后，相机会对图像进行数字信号处理。

这包括去噪、锐化、色彩校正等操作，以提升图像的质量和还原度。

数字信号处理器（DSP）是执行这些操作的核心部件。

五、储存媒介数码相机中，影像通常是以文件的形式存储在储存媒介中。

常见的储存媒介有SD卡、CF卡、硬盘等。

当拍摄一张照片后，相机会将数字信号转换为特定格式的文件，并存储在储存媒介中。

六、显示器和输出数码相机通常具备一个内置的显示器，用于实时预览、图像回放和设置参数等。

此外，数码相机还支持通过USB、HDMI等接口将图像传输到计算机或其他设备，以实现图像的后期编辑和分享。

七、电源系统数码相机的电源系统主要由电池和电源管理器组成。

电池提供相机正常运行所需的电能，而电源管理器则负责监控和调节电量，以保证相机的稳定工作。

总结：以上就是数码相机的基本工作原理。

它通过光学系统收集景物光线，经过图像传感器转换为电信号，然后进行A/D转换、数字信号处理和存储，最终通过显示器和输出接口将图像呈现给用户。

数码相机工作原理
数码相机采用了数字技术来捕捉图像和储存图像数据。

相机的工作原理可以大致分为以下几个步骤：
1. 光学系统：当我们按下快门按钮时，相机镜头会收集到被摄物体反射的光线。

这些光线会通过透镜经过聚焦，最终投射到相机传感器上。

2. 图像传感器：传感器是相机的核心部件，它由数百万个光敏元件组成，称为像素。

当光线照射到像素上时，每个像素会将光转化为电子信号。

这些信号被转换为数字形式，并暂时储存在相机的缓冲区中。

3. 数字处理器：相机内部的数字处理器会对传感器捕捉到的图像数据进行处理和优化。

这个过程涉及到图像的锐化、去噪、调整曝光等调整，以及应用不同的色彩和拍摄效果。

4. 存储设备：处理完的图像数据会被储存在相机的内存卡或内置存储器中。

现代数码相机通常采用SD卡或CF卡作为存储介质，用户可以随时随地将内存卡取出并将图像传输到计算机或其他设备上进行后续处理和分享。

5. 显示屏和查看器：数码相机通常配备有显示屏和取景器，用于预览和确认拍摄的图像。

显示屏可以实时显示并改变拍摄参数和效果，取景器则通过透镜将光线反射给用户，帮助用户更准确地对焦和构图。

总体而言，数码相机利用光学系统捕捉光线，传感器将光线转换为电子信号，并通过数字处理器对图像进行处理与优化，最后将处理完的图像数据储存在存储设备中。

这样，我们就可以实现高质量的数码图像拍摄。

数码单反相机的成像原理天津大学精仪学院天津市 300072摘要数码单反相机是一种以数码方式记录成像的照相机，属于数码静态相机与单反相机的交集。

用其拍摄出来的照片，无论是在清晰度还是在照片质量上都是一般相机不可比拟的。

这些都是单反技术成就了数码单反相机的高性能。

数码单反相机在我们工作和生活中的应用越来越广泛。

本文主要介绍了数码单反相机的结构、特性、发展历程、成像原理及各种像差的分析和矫正。

数码单反相机镜头在相机成像过程中总起到了关键性的作用，通过对传统相机和数码单反相机的原理和功能等方面的对比，分析了单反相机系统成像过程中形成的单色像差等对实际成像效果造成的影响，并讨论了补偿像差的方法。

通过分析和讨论得出了数码单反相机在成像、像差矫正及功能等方面的优势和今后单反相机的发展前景和方向。

关键词单反相机；数码单反照相机；数字图像；色彩饱和度；焦点中图分类号TB852.1文献标识码 AImaging Principle of Digital Single Lens Reflex CamerasWangXi LiuHao WangTianqing DuWenjie(College of Precision Instrument and OPTO-Electronic Engineers, TianjinUniversity, Tianjin，Tianjin 300072，China)Abstract DSLR(Digital Single Lens Reflex Camera) is a kind of camera which records images by the digital way. It belongs to the intersection of DSC(Digital Still Camera) and SLR(Single Lens Reflex Camera). The photos that taken by DSLR are unparalleled with those taken by general camer as both in image definition and photos’ quality.It’s SLRs technology that achieves the high-performance of DSLR. Applications of DSLR camera in our work and life become more and more widely.This paper mainly introduces the DSLR’s structure, characteristics, development, imaging principle and analysis and correction of various aberrations. DSLR lens on the camera always play a key role in the process of imaging. Based on the comparison on the traditional cameras and DSLR cameras in the theories and functions. The paper analyzes the effects to the images made by the DSLR system in the imaging process, and discusses the method to compensate the aberration. Through analysis and discussion we get the advantages of DSLR in imaging, aberration correction and functional aspects and the future development prospect and direction of DSLR.Keywords SLR; DSLR; digital image; color saturation; focal pointOCIS Codes 100.1160; 100.2000;100.2960; 240.03101引言随着社会的发展，单反相机越来越多的进入到人们的生活中，在出游时帮助人们拍摄出各种各样赏心悦目的照片，使我们的生活变得多姿多彩。

电子知识相机成像(1)数码相机(269)数码相机成像原理传统相机使用碘化银感光材料(即胶片)作为保存影像的载体。

人们通过镜头将影像的光线汇聚，再通过按动快门打开快门帘将汇聚的光线投射到胶片上，胶片中的碘化银会根据光线中不同的颜色波长凝结成不同的图像保存在胶片上。

相机机身的作用是一个暗箱。

数码相机使用的是CCD或者CMOS等感光电子元件作为感光介质。

使用它们可以使镜头聚焦的光线由光信号转变为电信号，再经过模拟数字转换器转换成数字信号，压缩和存储为特定图像格式保存在存储介质上(可以反复使用)。

对于数字相机，成像过程远远比胶片上复杂。

但不管数字成像技术如何发展，成像原理和基本要素还是和胶片成像过程相类似的。

数字相机也有镜头，但通过镜头的光线不再像胶片相机中那样投射到胶片上，而是直接射在感光器的光敏单元上，这些感光器由半导体元件构成，由数字相机的内臵智能控制装臵对入射光线进行分析处理，并自动调整合适的焦距、暴光时间、色度、白平衡等参数，然后将这些数据传送给模/数转换器ADC(Analog Digital Converter)，ADC最后把这些电子模拟信号转换成数字信号。

数字相机的内部还具有若干智能处理器，包括一些特定用途的集成电路(ASIC)和主CPU。

按照这些内部处理器预设的运算法则和标准处理程序，所有数据经处理最终生成一个图像文件，然后存储在相机内部的电子存储器中。

当这些过程结束后，图像文件就能够传输到计算机中，经由打印机输出或者显示在电视屏幕上。

同时图像文件也能够在相机内部显示，通过自带的LCD显示屏进行预览，并利用相机LCD显示屏的操作菜单进行处理，对于不满意的图像可以删除后重新拍摄。

摄像者能够通过相机控制面板上的众多开关、按钮来进行参数预设，数字相机的智能控制设备则经过如上步骤繁琐的过程不断调整操作系统设臵，从而精准记录图像。

这一切繁杂的数据处理的全部过程就发生在你手掌中那个轻灵而精致的相机中。
