数码相机的结构及基本原理

照相机的工作原理照相机是一种利用光学原理来捕捉影像的设备。

它通过光学镜头将光线聚焦在感光元件上，从而记录下被拍摄对象的影像。

照相机的工作原理涉及到光学、机械和电子技术，下面将详细介绍照相机的工作原理。

1. 光学原理照相机的光学系统是其工作的核心部分。

当光线通过镜头进入照相机时，镜头会将光线聚焦在感光元件上，形成一个倒立的实际影像。

镜头的设计和材质会影响到成像的清晰度和色彩还原能力。

不同的镜头还可以实现不同的拍摄效果，比如广角镜头、长焦镜头等。

2. 机械结构照相机的机械结构包括快门、光圈、对焦系统等部件。

快门控制着感光元件曝光的时间，光圈则控制着进入镜头的光线量，对焦系统则用于调节镜头的焦距，以确保拍摄对象清晰。

这些部件的协调工作使得照相机能够在不同的拍摄条件下获得理想的曝光和对焦效果。

3. 感光元件感光元件是照相机的核心部件，它负责记录下光线聚焦后形成的影像。

目前常见的感光元件有CMOS和CCD两种类型，它们能够将光线转换为电信号，并通过信号处理器转换成数字图像。

感光元件的像素数量和尺寸会影响到图像的分辨率和噪点表现能力。

4. 电子技术随着科技的发展，照相机的电子技术也在不断进步。

数字相机通过电子显示屏取代了传统的取景器，实现了实时预览和拍摄。

此外，数字相机还配备了存储卡、电池和各种拍摄模式，使得拍摄更加便捷和灵活。

总结照相机的工作原理涉及到光学、机械和电子技术的协调工作。

光学系统负责将光线聚焦在感光元件上，机械结构控制曝光和对焦效果，感光元件记录下影像并通过电子技术转换为数字图像。

这些部件的协调工作使得照相机能够捕捉到清晰、真实的影像，满足人们对于记录和分享生活的需求。

随着科技的不断进步，相信照相机的工作原理也会不断完善，为人们带来更好的拍摄体验。

第四章数码相机的工作原理及性能第一节数码相机的电原理框图通过数码相机下面的电原理框图我们就可以了解数码相机的摄影原理上图就是数码相机的主要部件组成和工作原理图。

由图可见，被测景物的光线通过相机的光学镜头传送到CCD图像传感器，CCD将光的强弱光信号转换为相应强度的电量信号再传送至A/D模数转换器，A/D模数转换器再将电量模拟信号转换为二进制数字信号，再传至相机的DSP数字信号微处理器，经过数学处理后的数字信号同时传至相机内部的静态/动态存储器存储和传至图像控制器处理，再由图像控制器将图像数字信号处理后再传至LCD液晶显示器显示被拍摄景物的图像，另外还传至图像压缩器将图像压缩成JPEG等格式后，再传至外接存储卡（闪存卡）以及通过USB连线将图像传至电脑或照片打印机。

由上述可知，数码相机之所以被称为数码相机，其主要道理就是它把二进制数码信号成像，所以称为数码相机。

第二节数码相机的的光电传感器与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，其原理是胶卷底片上的无数银盐颗粒感光成图像。

而数码相机的“胶卷”就是其成像光电传感器，其原理是光电传感器上的大量光电器件（光电二极管）感光成电图像。

传统相机的底片可以从相机内取出来，但数码相机的光电传感器却是与相机固定一体不可取出的。

光电传感器是数码相机的核心，也是最关键的部件之一。

在数码相机内起着特别重要的作用。

数码相机的发展道路，可以说就是光电传感器的发展道路。

目前数码相机的核心成像部件有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是新开发的CMOS（互补金属氧化物导体）器件。

⑴ CCD光电传感器CCD光电传感器是电荷耦合器件图像传感器CCD（charge coupled device）. 它是用一种高感光度的半导体材料制成的感光器件，在该器件上集成了数以百万计以上的数目的光电二极管，这些大量光电二极管能各自把接受到的来自被摄景物的不同亮度的光线转变成相应强弱的电荷，这些强弱不同的电荷量再通过A/D模数转换芯片转换为相应大小不同的数字量，最后再由相机内的微处理器将这些数字量处理成像。

照相机的结构和成像原理照相机是一种用于捕捉和记录图像的设备，它由多个组件和部件组成，每个部件都起着关键的作用。

照相机的结构和成像原理如下：1. 结构组成：a. 镜头系统：镜头是照相机最重要的组件之一，用于聚焦光线并将光线引导到感光元件上。

镜头通常由多个透镜组成，可以通过调整镜片的位置和焦距来控制焦点和景深。

b. 快门系统：快门是允许光线通过镜头并进入感光元件的部件。

它可以打开和关闭，通过控制快门的开启和关闭时间，可以控制感光元件的曝光时间。

c. 感光元件：感光元件是照相机中最关键的部件之一，用于记录光线的信息并将其转化为电信号。

目前最常用的感光元件是CMOS芯片和CCD芯片。

当光线进入感光元件时，它会根据光线的亮度和颜色水平产生电信号。

d. 显示屏：现代数码相机配有一个内置的显示屏，用于实时查看和预览照片。

显示屏还可以用于菜单导航、照片的编辑和删除等功能。

e. 存储设备：照相机还包括一个用于存储照片和视频的设备，这可能是一个内置的存储卡、存储介质或可插拔式存储卡。

2. 成像原理：a. 光线进入镜头：当使用者按下快门按钮时，光线通过镜头进入照相机。

b. 焦点调节：镜头系统使得光线会按照一定方式被聚焦到感光元件上。

通过调整镜头的位置和焦距，可以控制被聚焦的部分以及景深（被聚焦范围的深浅）。

c. 光线记录：光线通过镜头后，会进入感光元件（如CMOS芯片或CCD芯片）。

感光元件上的微小像素会被光线照射，根据照射的亮度和颜色水平，产生相应的电信号。

d. 电信号处理：感光元件上的电信号经过处理和放大，通常由照相机的图像处理器完成。

图像处理器可以校正光线偏移，处理图像的颜色、对比度和锐度等方面，并将图像转化为数字格式进行存储。

e. 图像存储：处理后的数字图像被存储到照相机的存储设备中，例如内置存储卡或可插拔式存储卡。

用户可以选择将图像存储为JPEG、RAW或其他格式。

f. 图像显示：照相机的显示屏可以用于实时查看和预览拍摄的图像。

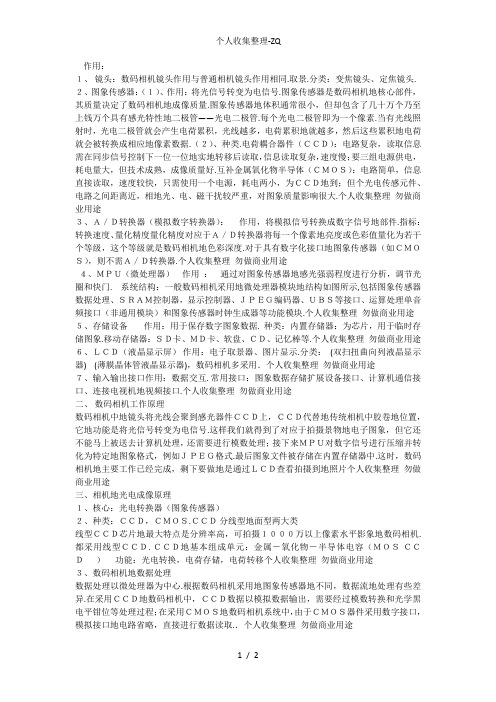

作用：１、镜头：数码相机镜头作用与普通相机镜头作用相同.取景.分类：变焦镜头、定焦镜头.２、图象传感器：（１）、作用：将光信号转变为电信号.图象传感器是数码相机地核心部件，其质量决定了数码相机地成像质量.图象传感器地体积通常很小，但却包含了几十万个乃至上钱万个具有感光特性地二极管――光电二极管.每个光电二极管即为一个像素.当有光线照射时，光电二极管就会产生电荷累积，光线越多，电荷累积地就越多，然后这些累积地电荷就会被转换成相应地像素数据.（２）、种类.电荷耦合器件（ＣＣＤ）：电路复杂，读取信息需在同步信号控制下一位一位地实地转移后读取，信息读取复杂，速度慢；要三组电源供电，耗电量大，但技术成熟，成像质量好.互补金属氧化物半导体（ＣＭＯＳ）：电路简单，信息直接读取，速度较快，只需使用一个电源，耗电两小，为ＣＣＤ地到；但个光电传感元件、电路之间距离近，相地光、电、磁干扰较严重，对图象质量影响很大.个人收集整理勿做商业用途３、Ａ／Ｄ转换器（模拟数字转换器）：作用，将模拟信号转换成数字信号地部件.指标：转换速度、量化精度量化精度对应于Ａ／Ｄ转换器将每一个像素地亮度或色彩值量化为若干个等级，这个等级就是数码相机地色彩深度.对于具有数字化接口地图象传感器（如ＣＭＯＳ），则不需Ａ／Ｄ转换器.个人收集整理勿做商业用途４、ＭＰＵ（微处理器）作用：通过对图象传感器地感光强弱程度进行分析，调节光圈和快门. 系统结构：一般数码相机采用地微处理器模块地结构如图所示,包括图象传感器数据处理、ＳＲＡＭ控制器，显示控制器、ＪＰＥＧ编码器、ＵＢＳ等接口、运算处理单音频接口（非通用模块）和图象传感器时钟生成器等功能模块.个人收集整理勿做商业用途５、存储设备作用：用于保存数字图象数据. 种类：内置存储器：为芯片，用于临时存储图象.移动存储器：ＳＤ卡、ＭＤ卡、软盘、ＣＤ、记忆棒等.个人收集整理勿做商业用途６、ＬＣＤ（液晶显示屏）作用：电子取景器、图片显示.分类： (双扫扭曲向列液晶显示器) (薄膜晶体管液晶显示器)，数码相机多采用．个人收集整理勿做商业用途７、输入输出接口作用：数据交互. 常用接口：图象数据存储扩展设备接口、计算机通信接口、连接电视机地视频接口.个人收集整理勿做商业用途二、数码相机工作原理数码相机中地镜头将光线会聚到感光器件ＣＣＤ上，ＣＣＤ代替地传统相机中胶卷地位置，它地功能是将光信号转变为电信号.这样我们就得到了对应于拍摄景物地电子图象，但它还不能马上被送去计算机处理，还需要进行模数处理；接下来ＭＰＵ对数字信号进行压缩并转化为特定地图象格式，例如ＪＰＥＧ格式.最后图象文件被存储在内置存储器中.这时，数码相机地主要工作已经完成，剩下要做地是通过ＬＣＤ查看拍摄到地照片个人收集整理勿做商业用途三、相机地光电成像原理１、核心：光电转换器（图象传感器）２、种类：ＣＣＤ，ＣＭＯＳ.ＣＣＤ分线型地面型两大类线型ＣＣＤ芯片地最大特点是分辨率高，可拍摄１０００万以上像素水平影象地数码相机.都采用线型ＣＣＤ. ＣＣＤ地基本组成单元：金属－氧化物－半导体电容（ＭＯＳＣＣＤ）功能：光电转换，电荷存储，电荷转移个人收集整理勿做商业用途３、数码相机地数据处理数据处理以微处理器为中心.根据数码相机采用地图象传感器地不同，数据流地处理有些差异.在采用ＣＣＤ地数码相机中，ＣＣＤ数据以模拟数据输出，需要经过模数转换和光学黑电平钳位等处理过程；在采用ＣＭＯＳ地数码相机系统中，由于ＣＭＯＳ器件采用数字接口，模拟接口地电路省略，直接进行数据读取.．个人收集整理勿做商业用途图象传感器地数据被读出后，系统将其进行针对镜头地边缘畸变地运算修正，然后经过坏像素处理后，被系统送去进行白平衡处理.由于图象传感器在制造和使用老化过程中回出现一些个别地像素点性能偏离或不能正常感光地现象，这些像素点被称为坏像素.微处理器通常会做相应地计算进行修正，但这一修正过程是有限地.个人收集整理勿做商业用途伽马校正和色彩合成处理是使数码相机获得良好地彩色图象地必要地图象处理过程.在没有进行色彩合成以前，数码相机获得地图象数据有红色、绿色和蓝色三通道地图象数据构成，经过色彩合成处理后，将获得彩色地混合图象.个人收集整理勿做商业用途为了能够进行针对镜头地自动对焦控制，在色彩合成处理后，需要针对图象进行边缘检测（锐度检测）和伪色彩检测（伪色彩抑制）.之后，用于浏览地图象数据流被送至ＬＣＤ控制器，需要存储地图象数据被进行ＪＰＥＧ压缩后存入存储器中.至此，整个数码相机地图象数据处理完成.个人收集整理勿做商业用途为了让数码相机系统稳定地工作，在整个系统中还需要具备一个系统状态地检测控制电路，其主要用于检测供电系统地运行状况和各部分用户接口地运行状态.个人收集整理勿做商业用途。

数码相机的原理与技术随着科技的发展，数码相机成为了大众摄影的趋势。

而很多人对于数码相机的原理和技术却并不清楚。

下面，我们将从原理、组成和技术三个方面入手，来向大家详细介绍数码相机的知识。

一、数码相机的原理数码相机的原理比较简单，就是借助于成像传感器和处理器，将光信号转换成数字信号。

而光信号的转换，则是借助于镜头、光圈和快门三个部分。

简而言之，光线经过镜头，通过光圈的调整形成清晰的图像后，经由快门进行捕捉和记录。

而这些记录在照片里头的信息，最终通过成像传感器和处理器，转成了可供我们看到的数字信息。

二、数码相机的组成从数码相机的构造上来看，数码相机可以分成两部分：机身和镜头。

其中，机身是由数码传感器、处理器、液晶屏幕、存储卡、电池、操作键和外壳组成，而镜头则是由光圈、快门和焦距组合而成。

同时，根据不同的机型和厂家，数码相机的构造和设计可能会略有不同。

例如，一些高端机型可能会采用更多更先进的技术和结构，而其它的普通机型则可能会被设计的更为轻便和便于携带。

三、数码相机的技术数码相机的技术水平跟随科技的不断进步而不断提升。

其中，业内共有三种最为重要的技术：焦距技术、图像传感技术和热成像技术。

其中，焦距技术被认为是数码相机中最为常见的技术之一。

焦距技术通过改变镜头的焦距，来调整照片的景深和清晰度。

而焦距的设置，则可以根据不同的场景和主题，让你的照片更具有层次感和细腻度。

其次，图像传感技术，则是数码相机的灵魂所在。

因为图像传感技术被用来转换光信号到数字信号。

同时，它也对照片的清晰度和细节起到了很关键的作用。

不同的机型会采用不同的传感器类型和规格，而对于我们的消费者来说，则是要根据不同的需要和预算来选择最合适的产品。

最后，热成像技术则是在锐利和真实度方面，为数码相机带来了很大的提升。

热成像技术能很好地处理照片中的剪贴部分，从而产生更为柔和和自然的画面效果。

这种技术的应用，极大地提高了数码相机的拍照能力，并使得数码相机的应用范围适用性更加广泛。

照相机的原理和结构照相机是一种用于捕捉和记录图像的设备，其原理和结构的理解对于摄影爱好者和摄影师来说是至关重要的。

在本文中，将详细介绍照相机的原理和结构。

一、照相机的原理1.光学原理：光学原理是照相机能够捕捉图像的基础。

光线通过镜头进入照相机，然后通过凸透镜系统使光线聚焦到感光材料上。

聚焦的光线在感光材料上形成一个倒立的图像。

感光材料的上方有一个光屏，它既可以帮助观察者通过取景器观察图像，也可以确保光线只能通过镜头进入照相机。

2.曝光原理：曝光是指将光线暴露在感光材料上的过程。

在照相机的快门关闭之前，感光材料是处于不暴露状态的。

当按下快门释放钮时，快门内的机械装置会打开，允许光线通过并照射在感光材料上。

快门上通常还有一个控制速度的装置，可以控制感光材料的暴露时间长短，从而实现曝光的调节。

3.感光原理：感光材料是照相机中的核心元件，它负责记录被照射的图像。

在传统的胶片照相机中，感光材料通常是一卷胶片，可以通过化学和光学的处理来产生可见的图像。

而在数字照相机中，感光材料被替换为一块感光传感器，可以将光线转化为数字信号，通过图像处理芯片存储和处理。

二、照相机的结构1.镜头系统：镜头是照相机的核心部件之一，包括了多片镜片的组合。

镜头的主要功能是通过折射、聚焦和放大光线，使其在感光材料上形成清晰的图像。

镜头的种类很多，如定焦镜头、变焦镜头等，每一种镜头都有自己的特点和使用场景。

2.光屏及取景器：光屏位于镜头上方，帮助摄影师通过取景器观察图像。

光屏上通常有一些参考线和标尺，可以辅助摄影师进行构图和测光。

取景器通常有两种类型，分别是反光式取景器和电子取景器。

反光式取景器通过镜片和反光镜反转和投影画面，所以观察到的图像是正立的。

电子取景器则通过数码传感器和显示屏将图像投射出来，可以直接显示最终效果，更符合实际拍摄结果。

3.机身：照相机的机身是承载所有部件的结构。

机身包含了快门按钮、调节按钮、显示屏、存储卡插槽等功能，摄影师可以通过这些按钮来控制照相机的各种设置。

数码相机的原理和结构数码相机是由镜头、CCD、A/D（模/数转换器）、MPU（微处理器）、内置存储器、LCD（液晶显示器）、PC卡（可移动存储器）和接口（计算机接口、电视机接口）等部分组成，通常它们都安装在数码相机的内部，当然也有一些数码相机的液晶显示器与相机机身分离．数码相机中只有镜头的作用与普通相机相同，它将光线会聚到感光器件CCD（电荷耦合器件）上, CCD是半导体器件，它代替了普通相机中胶卷的位置，它的功能是把光信号转变为电信号．这样，我们就得到了对应于拍摄景物的电子图像，但是它还不能马上被送去计算机处理，还需要按照计算机的要求进行从模拟信号到数字信号的转换，ADC（模数转换器）器件用来执行这项工作．接下来MPU（微处理器）对数字信号进行压缩并转化为特定的图像格式，例如JPEG格式．最后，图像文件被存储在内置存储器中．至此，数码相机的主要工作已经完成，剩下要做的是通过LCD（液晶显示器）查看拍摄到的照片．有一些数码相机为扩大存储容量而使用可移动存储器，如PC卡或者软盘．此外，还提供了连接到计算机和电视机的接口．几乎所有的数码相机镜头的焦距都比较短，当你观察数码相机镜头上的标识时也许会发现类似"f=6mm"的字样，它的焦距仅为6毫米，这不是鱼眼镜头吗？答案是否定的．说明书中明确地指出f=6mm相当于普通相机的50mm镜头（因相机不同而不同）．这是怎么回事呢？原来我们印象中的标准镜头、广角镜头、长焦镜头以及鱼眼镜头都是针对35mm普通相机而言的．它们分别用于一般摄影、风景摄影、人物摄影和特殊摄影．各种镜头的焦距不同使得拍摄的视角不同，而视角不同产生的拍摄效果也不相同．但是焦距决定视角的一个条件是成像的尺寸，35mm普通相机成像尺寸是24mm×36mm（胶卷），而数码相机中CCD的成像尺寸小于这个值两倍甚至十倍，在成像尺寸变小焦距也变小的情况下，就有可能得到相同的视角．所以说上面提及的6mm镜头相当普通相机50mm 焦距镜头．因此在选购数码相机时，我们不用关心数码相机的实际焦距是多少，而只要参考换算到35毫数码相机使用CCD代替传统相机的胶卷，因此CCD 技术成为数码相机的关键技术，CCD的分辨率被作为评价数码相机档次的重要依据．CCD是Charge Couple Device的缩写，被称为光电荷耦合器件，它是利用微电子技术制成的表面光电器件，可以实现光电转换功能．在摄像机、数码相机和扫描仪中被广泛使用．摄像机中使用的是点阵CCD，扫描仪中使用的是线阵CCD，而数码相机中既有使用点阵CCD的又有使用线阵CCD的，而一般数码相机都使用点阵CCD，专门拍摄静态物体的扫描式数码相机使用线阵CCD，它牺牲了时间换取可与传统胶卷相媲美的极高分辨率（可高达8400×6000）．CCD器件上有许多光敏单元，它们可以将光线转换成电荷，从而形成对应于景物的电子图像，每一个光敏单元对应图像中的一个像素，像素越多图像越清晰，如果我们想增加图像的清晰度，就必须增加CCD的光敏单元的数量．数码相机的指标中常常同时给出多个分辨率，例如640×480和1024×768．其中，最高分辨率的乘积为786432（1024×768），它是CCD光敏单元85万像素的近似数．因此当我们看到"85万像素CCD"的字样，就可以估算该数码相机的最大分辨率．许多早期的数码相机都采用上述的分辨率，它们可为计算机显示的图片提供足够多的像素，因为大多数计算机显卡的分辨率是640×480、800×600、1024×768、1152×864等．CCD本身不能分辨色彩，它仅仅是光电转换器．实现彩色摄影的方法有多种，包括给CCD器件表面加以CFA（Color Filter Array，彩色滤镜阵列），或者使用分光系统将光线分为红、绿、蓝三色，分别用3片CCD接收，例如美能达RD-175单反数码相机就采用3CCD方式． A/D转换器又叫做ADC（Analog Digital Converter），即模拟数字转换器．它是将模拟电信号转换为数字电信号的器件．A/D转换器的主要指标是转换速度和量化精度．转换速度是指将模拟信号转换为数字信号所用的时间，由于高分辨率图像的像素数量庞大，因此对转换速度要求很高，当然高速芯片的价格也相应较高．量化精度是指可以将模拟信号分成多少个等级．如果说CCD 是将实际景物在X和Y的方向上量化为若干像素，那么A/D转换器则是将每一个像素的亮度或色彩值量化为若干个等级．这个等级在数码相机中叫做色彩深度．数码相机的技术指标中无一例外地给出了色彩深度值，那么色彩深度对拍摄的效果有多大的影响呢？其实色彩深度就是色彩位数，它以二进制的位（bit）为单位，用位的多少表示色彩数的多少．常见的有24位、30位和36位．具体来说，一般中低档数码相机中每种基色采用8位或10位表示，高档相机采用12位．三种基色红、绿、蓝总的色彩深度为基色位数乘以3，即8×3=24位、10×3=30位或12×3=36位．数码相机色彩深度反映了数码相机能正确表示色彩的多少，以24位为例，三基色（红、绿、蓝）各占8位二进制数，也就是说红色可以分为2^8=256个不同的等级，绿色和蓝色也是一样，那么它们的组合为256×256×256=16777216，即1600万种颜色，而30位可以表示10亿种，36位可以表示680亿种颜色．色彩深度值越高，就越能真实地还原色彩．数码相机要实现测光、运算、曝光、闪光控制、拍摄逻辑控制以及图像的压缩处理等操作必须有一套完整的控制体系．数码相机通过MPU （Microprocessor Unit）实现对各个操作的统一协调和控制．和传统相机一样，数码相机的曝光控制可以分为手动和自动，手动曝光就是由摄影者调节光圈大小、快门速度．自动曝光方式又可以分为程序式自动曝光、光圈优先式曝光和快门优先式曝光．MPU通过对CCD感光强弱程度的分析，调节光圈和快门，又通过机械或电子控制调节曝光．经过A/D转换器得到的数字图像信号在存储之前还有一项工作，就是将占用大量存储空间的原始图像数据压缩成特定的图像格式．图像格式的种类繁多，加起来不下二三十种，各个厂家的标准也不统一，有的数码相机干脆为用户提供了六七种格式任用户选择．LCD（Liquid Crystal Display）为液晶显示屏，数码相机使用的LCD与笔记本电脑的液晶显示屏工作原理相同，只是尺寸较小．从种类上讲，LCD大致可以分为两类，即DSTN-LCD（双扫扭曲向列液晶显示器）和TFT-LCD（薄膜晶体管液晶显示器）．与DSTN相比，TFT的特点是亮度高，从各个角度观看都可以得到清晰的画面，因此数码相机中大都采用TFT-LCD．LCD的作用有三个，一为取景、二为显示、三为显示功能菜单．数码相机的输出接口主要有计算机通讯接口、连接电视机的视频接口和连接打印机的接口．常用的计算机通讯接口有串行接口、并行接口、USB接口和SCSI接口．若使用红外线接口，则要为计算机安装相应的红外接收器及其驱动程序．如果你的数码相机带有PCMCIA存储卡，那么可以将存储卡直接插入笔记本电脑的PC卡插槽中．软盘是最常见和最经济的存储介质，有些数码相机就使用软盘作为存储介质．直接把软盘从数码相机中取出，插入计算机软盘驱动器即可把图像文件传送到计算机中．。
