低水位：枯水季节的最低水位. 高水位：洪峰季节的最高水位设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位最高通航水位：是在各级航道中，能保持船舶(队)正常航行时的最高水位. 最低通航水位：是在各级航道中，能保持船舶(队)正常航行时的最低水位。
计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，对于不设支座的桥梁（如拱桥、刚构桥等）为上、下部结构相交面之中心间的水平距离。
净跨径：对于有支座的桥梁为相邻两墩、台身顶内缘之间的水平距离，不设支座的桥梁为桥梁上、下部结构相交处内缘间的水平距离。
标准跨径：对于梁式桥、板式桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥和涵洞，则是指净跨径。
桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长桥梁孔径：指各孔净跨径的综合多孔桥梁总长：通常把两桥台台背前缘间距离桥梁高度：指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差。
建筑高度:指桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。
桥下净空:指设计洪水位或通航水位至桥跨结构最下缘之间的距离。
净矢高:指从拱顶截面下缘至相邻两拱脚截面下缘最低点连线的垂直距离，以f0表示。
计算矢高:指从拱顶截面形心至相邻两拱脚截面形心连线的垂直距离。
矢跨比:指拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比，亦称拱矢度，它是反映拱桥受力特性的一个重要指标桥梁的基本组成：上部结构、下部结构（桥墩、桥台和基础）、支座、附属设施（桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板、锥形护坡等）。
按桥梁受力情况划分：梁式桥：以受弯、剪为主；拱桥：以受压为主；刚架桥：以受弯、压为主；悬索桥：受拉索与连续梁结合，拉弯结合；组合桥：以受弯、压为主按行车道位置划分：上承式、中承式、下承式按长度划分：特大桥、大桥、中桥、小桥、涵洞。
按截面型式划分：板桥、梁桥、箱形梁桥桥梁总体规化和设计中的原则：技术先进、安全可靠、适用耐久、经济、美观、环境保护和可持续发展。
桥梁工程名词解释桥梁工程一、名词解释桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面系行车道的长度。
（P2）计算跨径：对于设支座的桥梁，为相邻支座中心的水平距离；对于不设支座的桥梁，为上、下部结构的相交面之中心间的水平距离。
(P2)净跨径：设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相较处内缘间的水平净距。
（P2）通航净空：指在满足通航要求时，桥孔范围内所规定的从设计通航水位算起的最小净空要求。
（P2）设计水位:指按规定的设计洪水频率计算所得的高水位（洪峰季节河流中的最高水位），加上壅水和浪高，称为计算水位。
（P2）偶然作用：结构在使用期间出现的概率很小，一旦出现，其值很大且持续时间很短的作用叫偶然作用，包括地震作用、船舶或漂流物撞击力和汽车撞击作用。
（P28）永久作用：指结构在使用期间，其量值不随时间而变化，或其变化值与其平均值相比可以忽略不计的作用。
（P23）板的有效分布宽度: 桥面板在局部分布荷载的作用下，不仅直接承压部分（承压面）的板带参与工作，而且与其相邻的部分板带也分担一部分荷载，板带上共同承担车轮荷载的宽度称为板地有效分布宽度。
（P50）杠杆原理法：是一种梁式桥不同的横向联接构造建立的一种计算模型，即把横向结构（桥面板和横隔梁）视作在主梁上断开而简支在其上的简支梁。
（P56）偏心压力法：是一种梁式桥不同的横向联接构造建立的一种计算模型，即把横隔梁视作刚性极大的梁。
（P56）桥梁建筑高度:指桥梁上部结构底缘至桥面顶面的垂直距离。
（P3）桥面铺装：指的是为保护桥面板不受车辆轮胎（或履带）的直接磨损，防止主梁遭受雨水的侵蚀，并能对车辆轮重的集中荷载进行分布而用沥青混凝土、水泥混凝土、高分子聚合物等材料铺筑在桥面板上的保护层。
（P43）合理拱轴线：拱轴线上的竖向坐标与相同跨度相同荷载作用下的简支梁的弯矩值成比例，即可使拱的截面内只受轴力而没有弯矩，满足这一条件的拱轴线称为合理拱轴线。
1 桥梁：交通工程中跨越障碍具有承载能力的人工结构物。
2净跨径：对于设支座的桥梁为相邻两墩，台身顶内缘之间的水平净距，不设支座的桥梁为上，下部结构相交处内缘之间的水平净距，用l0表示。
3总跨距：多孔梁桥中各孔净跨径的综合El表示。
4计算跨径：对于设支座的桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁，为上，下部结构的相交面之中心间的水平距离，用l表示。
5标准跨径：对于梁式.板式桥，是指两相邻墩中心线之间的距离或桥墩中线至桥台台背前缘间距离；拱式桥和涵洞指净跨径。
6桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。
7桥梁高度：桥面与低水位间的高差，或为桥面与桥下线路路面之间的距离。
8桥下净空：为满足同行或行车行人的需要和保证桥梁安全而对上不结构底缘一下规定的空间界限。
9.桥梁建筑高度：上部结构底缘至桥面的垂直距离。
10容许建筑高度：公路定线中所确定的桥面高程，对通航净空顶部高程之差。
11净失高：对于拱式桥，净矢高是指从拱顶截面下缘至相邻两拱截面下缘最低点之连线的垂直距离.12计算失高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
13矢跨比：拱桥中拱圈的计算失高与计算跨径之比。
14主桥：在规模较大的桥梁中跨越主要障碍物的桥跨；引桥：连接主桥与路堤的桥跨部分。
15梁式桥：是一种在竖向荷载作用下无水平反力的结构。
16结构稳定性：使桥梁结构在各种外力作用下，具有能保持原来形状和位置的能力。
17横断面设计：是决定桥面的宽度和桥跨结构横截面的布置。
18通航净空：是在桥孔中垂直与流水方向所规定的空间界限。
19永久作用：结构适用期间，其量值不随时间变化或其变化值与平均值相比可以忽略不计的作用，包括结构重力，预加应力，土的重力，土侧压力，混凝土收缩及徐变作用，水的浮力和基础变化作用。
20可变作用：结构使用期间，其量值随时间变化，且其变化值与平均值相比不可忽略的作用。
包括汽车荷载，汽车荷载的冲击力，离心力，制动力及其一起的土侧压力，人群荷载风荷载，流水压力，冰压力，温度作用和支座摩阻力。

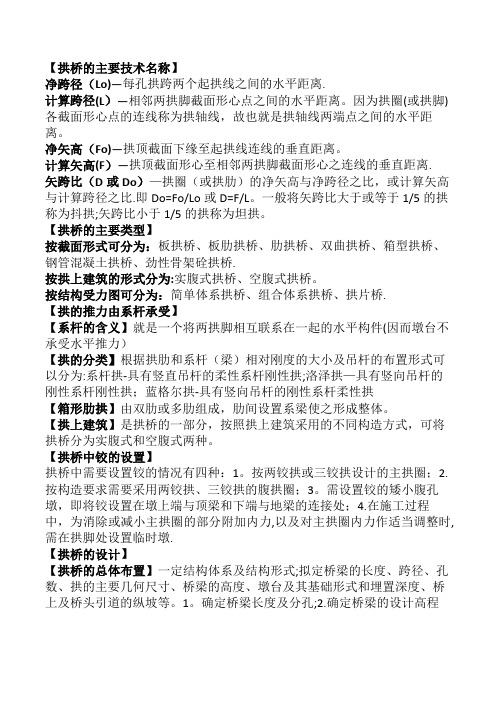

【拱桥的主要技术名称】净跨径（Lo)—每孔拱跨两个起拱线之间的水平距离.计算跨径(L）—相邻两拱脚截面形心点之间的水平距离。
因为拱圈(或拱脚)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。
净矢高（Fo)—拱顶截面下缘至起拱线连线的垂直距离。
计算矢高(F）—拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离.矢跨比（D或Do）—拱圈（或拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比.即Do=Fo/Lo或D=F/L。
一般将矢跨比大于或等于1/5的拱称为抖拱;矢跨比小于1/5的拱称为坦拱。
【拱桥的主要类型】按截面形式可分为：板拱桥、板肋拱桥、肋拱桥、双曲拱桥、箱型拱桥、钢管混凝土拱桥、劲性骨架硂拱桥.按拱上建筑的形式分为:实腹式拱桥、空腹式拱桥。
按结构受力图可分为：简单体系拱桥、组合体系拱桥、拱片桥.【拱的推力由系杆承受】【系杆的含义】就是一个将两拱脚相互联系在一起的水平构件(因而墩台不承受水平推力）【拱的分类】根据拱肋和系杆（梁）相对刚度的大小及吊杆的布置形式可以分为:系杆拱-具有竖直吊杆的柔性系杆刚性拱;洛泽拱—具有竖向吊杆的刚性系杆刚性拱；蓝格尔拱-具有竖向吊杆的刚性系杆柔性拱【箱形肋拱】由双肋或多肋组成，肋间设置系梁使之形成整体。
【拱上建筑】是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱桥分为实腹式和空腹式两种。
【拱桥中铰的设置】拱桥中需要设置铰的情况有四种：1。
按两铰拱或三铰拱设计的主拱圈；2.按构造要求需要采用两铰拱、三铰拱的腹拱圈；3。
需设置铰的矮小腹孔墩，即将铰设置在墩上端与顶梁和下端与地梁的连接处；4.在施工过程中，为消除或减小主拱圈的部分附加内力,以及对主拱圈内力作适当调整时,需在拱脚处设置临时墩.【拱桥的设计】【拱桥的总体布置】一定结构体系及结构形式;拟定桥梁的长度、跨径、孔数、拱的主要几何尺寸、桥梁的高度、墩台及其基础形式和埋置深度、桥上及桥头引道的纵坡等。
桥梁工程的名词解释桥梁工程是一门涉及设计、建造和维护桥梁的学科。
桥梁是通过在水面、峡谷或道路上跨越两个不同地点的结构物。
它们在现代城市和交通系统中起着至关重要的作用，被广泛应用于道路、铁路、水路和航空等领域。
以下将对与桥梁工程相关的一些主要名词进行解释。
1. 桥梁类型和结构在桥梁工程中，有多种类型和结构的桥梁。
其中包括悬索桥、拱桥、梁桥、斜拉桥、索拉桥等。
这些桥梁的设计和结构取决于跨越的地形、桥梁长度、荷载和所需的通行能力。
悬索桥是一种由主悬索和悬臂梁构成的结构。
主悬索通过塔支撑，悬臂梁则悬挂在主悬索上。
这种桥梁通常用于跨越长距离的水域或山谷。
拱桥是一种采用拱形结构的桥梁，其主要承载力来自于拱的弧线。
拱桥常见的类型有石拱桥、钢拱桥和混凝土拱桥等。
拱桥的设计相对复杂，但在适当的条件下，可以提供大跨度的支持。
梁桥是由多个独立的梁组成的结构，用于跨越较短的距离。
这种桥梁通常由预制梁或浇筑在现场的梁构成。
梁桥具有相对简单的结构，易于建造和维护。
斜拉桥是一种通过拉索将桥梁结构悬挂在塔上的桥梁。
斜拉桥通常具有简洁而优雅的外观，适用于中距离和长距离跨越。
像悬索桥一样，斜拉桥也需要强大的塔结构来支撑桥梁。
然而，与悬索桥相比，斜拉桥的悬挂点更靠近主悬索，使得斜拉桥具有更大的通行能力和较小的荷载转移。
2. 桥梁荷载和荷载转移在桥梁工程中，荷载指的是施加在桥梁结构上的重力、车辆或行人的负荷。
了解荷载并合理设计桥梁结构以应对这些荷载是桥梁工程的核心任务之一。
桥梁荷载转移是指在桥梁结构中，荷载如何从上部结构传递到下部支座和地基中。
这涉及到梁、板和柱等结构构件的力学特性和荷载分布情况。
在设计桥梁时，工程师需要考虑各种荷载条件，如静态荷载、动态荷载、风荷载和地震荷载等。
每种荷载类型都有特定的计算方法和规范要求，用于确保桥梁结构的安全性和稳定性。
3. 桥梁基础和地基桥梁基础是指支撑桥梁上部结构的底部部分，包括桩、墩台和基座等。
桥梁建设相关名词解释(320条)1．桥位地形图（qiao wei di xing tu ） topography map of bridge site应用地形测量的方法，测绘出桥位处地物、地貌的平面位置，并把地面的高低起伏用规定的符号绘制成正射投影图。
桥位地形图是经过实地测绘的，能客观的反映桥位处地面情况，所以成为桥梁规划设计的重要依据。
2．桥位地质剖面图（qiao wei di zhi pou mian tu） geologic section drawing of bridge site通过假设的方法，把实际上看不见的桥位地质资料情况，按岩石的种类、地层、年代、地质构造单元等绘制于图上，形成桥位地质剖面图。
它是基础设计的重要依据。
3．水文资料（shui wen zi liao ） hydrologic data水文资料是河流水情变化（通常指流量、流速、水位、降雨、蒸发、泥砂、冰冻等）的记录。
它是进行水文分析与计算的基础，其来源一般有三个方面：水文站观测资料，洪水调查资料和文献资料。
一般以水文站观测资料作为主要依据，同时利用洪水调查和文献进行补充与完善。
4．气象资料（qi xiang zi liao） meteorologic data气象资料是某一地区在一定的时间内，大气圈状态的变化记录。
包括温度、湿度、云量、降水、蒸发、气压、风速等物理指标和因素。
气象资料是进行气候分析与温度计算的基础，是桥梁计算中不可缺少的部分。
5．水力计算（shui li ji suan） hydraulic computation根据液体平衡和运动的规律由已知条件计算水体的水力特性（如：水力最优断面、允许流速、粗糙系数等）称为水力计算。
水力计算是解决水力问题的基本方法之一。
6．设计流速（she ji liu su） design current velocity设计流速：Vs=Qs/(p*Wy)其中： Vs---- 设计流速（m/s）；Qs---- 设计流量(m^3/s)；P------冲刷系数；Wy----冲刷前桥下的有效过水面积(m^2)。
桥梁工程名词解释1. 桥梁工程：指设计、建造以及维护各种类型的桥梁的工程项目。
桥梁工程涉及土木工程、结构工程、地质工程、交通工程等多个学科。
2. 桥梁：指跨越河流、道路、山谷等地物的固定结构，用于方便人们和车辆的通行和交通运输。
桥梁的形式和结构多种多样，包括悬索桥、斜拉桥、梁桥、拱桥等。
3. 结构：指桥梁的构造和组成方式。
常见的桥梁结构包括悬索结构、梁桥结构、拱桥结构、斜拉桥结构等。
4. 荷载：指作用在桥梁结构上的外部力量，包括自重、交通荷载、风荷载、温度荷载等。
荷载是桥梁工程设计的重要考虑因素，需要按照相关规范来确定。
5. 桥面系：指桥面及上面行车道、人行道等组成的结构系统。
桥面系需要承受交通荷载和各种环境荷载，在桥梁工程设计和施工中需要考虑桥面系的材料选择、铺装方式等。
6. 支座：指桥梁与地基之间的连接部分，用于支撑和传递荷载。
支座可以分为固定支座、活动支座、伸缩支座等多种形式，以适应桥梁在使用过程中的变形和位移。
7. 桥墩：指桥梁的支撑结构，一般由混凝土或钢筋混凝土构成。
桥墩的设计和施工需要考虑荷载传递、地基承载能力、水流等因素。
8. 环境保护：指桥梁工程在设计和施工过程中，要对周围的环境进行保护和优化。
包括减少土地利用、保护水域生态系统、减少噪音和空气污染等措施。
9. 桥梁检测：指对已建成的桥梁进行定期检查和评估，以确保其安全性和可靠性。
桥梁检测包括桥梁结构、支座、桥面系、荷载等方面的检测。
10. 桥梁维修：指对已建成的桥梁进行维护和修复的工作。
桥梁维修包括桥梁表面破损的修复、支座更换、钢结构防锈等工作。
11. 桥梁抗震：指桥梁在地震作用下的抗震性能。
桥梁抗震设计需要考虑地震荷载、结构抗震性能和安全性能等方面。
12. 路基：指桥梁上方支撑的路面结构。
路基需要承受来自桥梁结构的荷载，并提供平整的行车道或人行道。
13. 超高桥：指桥梁的塔高度超过一定限度的桥梁。
超高桥要考虑风荷载、结构稳定性和施工技术等问题。
1．桥位地形图（qiao wei di xing tu ） topography map of bridge site 应用地形测量的方法，测绘出桥位处地物、地貌的平面位置，并把地面的高低起伏用规定的符号绘制成正射投影图。
桥位地形图是经过实地测绘的，能客观的反映桥位处地面情况，所以成为桥梁规划设计的重要依据。
2．桥位地质剖面图（qiao wei di zhi pou mian tu） geologic section drawing of bridge site通过假设的方法，把实际上看不见的桥位地质资料情况，按岩石的种类、地层、年代、地质构造单元等绘制于图上，形成桥位地质剖面图。
它是基础设计的重要依据。
3．水文资料（shui wen zi liao ） hydrologic data水文资料是河流水情变化（通常指流量、流速、水位、降雨、蒸发、泥砂、冰冻等）的记录。
它是进行水文分析与计算的基础，其来源一般有三个方面：水文站观测资料，洪水调查资料和文献资料。
一般以水文站观测资料作为主要依据，同时利用洪水调查和文献进行补充与完善。
4．气象资料（qi xiang zi liao） meteorologic data气象资料是某一地区在一定的时间内，大气圈状态的变化记录。
包括温度、湿度、云量、降水、蒸发、气压、风速等物理指标和因素。
气象资料是进行气候分析与温度计算的基础，是桥梁计算中不可缺少的部分。
5．水力计算（shui li ji suan） hydraulic computation根据液体平衡和运动的规律由已知条件计算水体的水力特性（如：水力最优断面、允许流速、粗糙系数等）称为水力计算。
水力计算是解决水力问题的基本方法之一。
6．设计流速（she ji liu su） design current velocity设计流速：Vs=Qs/(p*Wy)其中： Vs---- 设计流速（m/s）；Qs---- 设计流量(m^3/s)；P------冲刷系数；Wy----冲刷前桥下的有效过水面积(m^2)。
【xx的主要技术名称】净跨径(Lo)-每孔拱跨两个起拱线之间的水平距离。
计算跨径（L）-相邻两拱脚截面形心点之间的水平距离。
因为拱圈(或拱脚)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。
净矢高（Fo）-拱顶截面下缘至起拱线连线的垂直距离。
计算矢高（F）-拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比（D或Do）-拱圈（或拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比。
即Do=Fo/Lo或D=F/L。
一般将矢跨比大于或等于的拱称为抖拱；矢跨比小于的拱称为坦拱。
【xx的主要类型】按截面形式可分为：板拱桥、板肋拱桥、肋拱桥、双曲拱桥、箱型拱桥、钢管混凝土拱桥、劲性骨架硂拱桥。
按拱上建筑的形式分为：实腹式拱桥、空腹式拱桥。
按结构受力图可分为：简单体系拱桥、组合体系拱桥、拱片桥。
【拱的推力由系杆承受】【系杆的含义】就是一个将两拱脚相互联系在一起的水平构件（因而墩台不承受水平推力）【拱的分类】根据拱肋和系杆（梁）相对刚度的大小及吊杆的布置形式可以分为：系杆拱-具有竖直吊杆的柔性系杆刚性拱；洛泽拱-具有竖向吊杆的刚性系杆刚性拱；蓝格尔拱-具有竖向吊杆的刚性系杆柔性拱【箱形肋拱】由双肋或多肋组成，肋间设置系梁使之形成整体。
【拱上建筑】是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱桥分为实腹式和空腹式两种。
【xx中铰的设置】拱桥中需要设置铰的情况有四种：1.按两铰拱或三铰拱设计的主拱圈；2.按构造要求需要采用两铰拱、三铰拱的腹拱圈；3.需设置铰的矮小腹孔墩，即将铰设置在墩上端与顶梁和下端与地梁的连接处；4.在施工过程中，为消除或减小主拱圈的部分附加内力，以及对主拱圈内力作适当调整时，需在拱脚处设置临时墩。
【xx的设计】【拱桥的总体布置】一定结构体系及结构形式；拟定桥梁的长度、跨径、孔数、拱的主要几何尺寸、桥梁的高度、墩台及其基础形式和埋置深度、桥上及桥头引道的纵坡等。
【拱桥的主要技术名称】净跨径(Lo)-每孔拱跨两个起拱线之间的水平距离。
计算跨径（L）-相邻两拱脚截面形心点之间的水平距离。
因为拱圈(或拱脚)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。
净矢高（Fo）-拱顶截面下缘至起拱线连线的垂直距离。
计算矢高（F）-拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比（D或Do）-拱圈（或拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比。
即Do=Fo/Lo或D=F/L。
一般将矢跨比大于或等于1/5的拱称为抖拱；矢跨比小于1/5的拱称为坦拱。
【拱桥的主要类型】按截面形式可分为：板拱桥、板肋拱桥、肋拱桥、双曲拱桥、箱型拱桥、钢管混凝土拱桥、劲性骨架硂拱桥。
按拱上建筑的形式分为：实腹式拱桥、空腹式拱桥。
按结构受力图可分为：简单体系拱桥、组合体系拱桥、拱片桥。
【拱的推力由系杆承受】【系杆的含义】就是一个将两拱脚相互联系在一起的水平构件（因而墩台不承受水平推力）【拱的分类】根据拱肋和系杆（梁）相对刚度的大小及吊杆的布置形式可以分为：系杆拱-具有竖直吊杆的柔性系杆刚性拱；洛泽拱-具有竖向吊杆的刚性系杆刚性拱；蓝格尔拱-具有竖向吊杆的刚性系杆柔性拱【箱形肋拱】由双肋或多肋组成，肋间设置系梁使之形成整体。
【拱上建筑】是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱桥分为实腹式和空腹式两种。
【拱桥中铰的设置】拱桥中需要设置铰的情况有四种：1.按两铰拱或三铰拱设计的主拱圈；2.按构造要求需要采用两铰拱、三铰拱的腹拱圈；3.需设置铰的矮小腹孔墩，即将铰设置在墩上端与顶梁和下端与地梁的连接处；4.在施工过程中，为消除或减小主拱圈的部分附加内力，以及对主拱圈内力作适当调整时，需在拱脚处设置临时墩。
【拱桥的设计】【拱桥的总体布置】一定结构体系及结构形式；拟定桥梁的长度、跨径、孔数、拱的主要几何尺寸、桥梁的高度、墩台及其基础形式和埋置深度、桥上及桥头引道的纵坡等。
【拱桥的主要技术名称】净跨径(Lo)-每孔拱跨两个起拱线之间的水平距离。
计算跨径（L）-相邻两拱脚截面形心点之间的水平距离。
因为拱圈(或拱脚)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。
净矢高（Fo）-拱顶截面下缘至起拱线连线的垂直距离。
计算矢高（F）-拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比（D或Do）-拱圈（或拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比。
即Do=Fo/Lo或D=F/L。
一般将矢跨比大于或等于1/5的拱称为抖拱；矢跨比小于1/5的拱称为坦拱。
【拱桥的主要类型】按截面形式可分为：板拱桥、板肋拱桥、肋拱桥、双曲拱桥、箱型拱桥、钢管混凝土拱桥、劲性骨架硂拱桥。
按拱上建筑的形式分为：实腹式拱桥、空腹式拱桥。
按结构受力图可分为：简单体系拱桥、组合体系拱桥、拱片桥。
【拱的推力由系杆承受】【系杆的含义】就是一个将两拱脚相互联系在一起的水平构件（因而墩台不承受水平推力）【拱的分类】根据拱肋和系杆（梁）相对刚度的大小及吊杆的布置形式可以分为：系杆拱-具有竖直吊杆的柔性系杆刚性拱；洛泽拱-具有竖向吊杆的刚性系杆刚性拱；蓝格尔拱-具有竖向吊杆的刚性系杆柔性拱【箱形肋拱】由双肋或多肋组成，肋间设置系梁使之形成整体。
【拱上建筑】是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱桥分为实腹式和空腹式两种。
【拱桥中铰的设置】拱桥中需要设置铰的情况有四种：1.按两铰拱或三铰拱设计的主拱圈；2.按构造要求需要采用两铰拱、三铰拱的腹拱圈；3.需设置铰的矮小腹孔墩，即将铰设置在墩上端与顶梁和下端与地梁的连接处；4.在施工过程中，为消除或减小主拱圈的部分附加内力，以及对主拱圈内力作适当调整时，需在拱脚处设置临时墩。
【拱桥的设计】【拱桥的总体布置】一定结构体系及结构形式；拟定桥梁的长度、跨径、孔数、拱的主要几何尺寸、桥梁的高度、墩台及其基础形式和埋置深度、桥上及桥头引道的纵坡等。
1.确定桥梁长度及分孔；2.确定桥梁的设计高程及矢跨比；通航孔的位置多半布置在常水位时的河床最深处或航行最方便的地方。
对于航道可能变迁的河流，必须设置几个通航的桥跨。
【拱桥的高程】即桥面高程、拱顶底面高程、起拱线高程和基础底面高程。
【不等跨连续拱桥的处理方法】（1）采用不同的矢跨比（2）采用不同的拱脚高程（3）调整拱上建筑的恒载质量（4）采用不同类型的拱跨结构【拱桥常用的拱轴线形】（1）圆弧线（2）悬链线（3）抛物线（4）在某些大跨径拱桥中，由于拱上建筑布置的特殊性，为了使拱轴线尽可能与结构自重压力线相吻合，也可采用高次抛物线（如四次或六次抛物线）作为拱轴线。
【拱式组合体系桥的基本形式】 (1)简支梁拱组合式桥梁（这类桥梁只用于下承式均为无推力的组合体系拱）连续梁拱组合式桥梁（3）单悬臂组合式桥梁注:根据拱肋和系杆（梁）相对刚度的大小，无推力拱式组合体系可划分为:柔性系杆刚性拱，刚性系杆柔性拱和刚性系杆刚性拱三种基本组合体系。
【“五点重合法”确定悬链线拱轴线的m值】即要求拱轴线在全拱有五点（拱顶、两L/4点和两拱脚）与其相应三铰拱结构自重压力线重合图。
【双塔斜拉桥孔跨布置的考虑】对于活载比重较小的公路和城市桥梁，合理的边垂跨之比为0.40-0.45，而对于活载比重大的铁路桥梁，边垂跨之比宜为0.20-0.25，同样道理，钢斜拉桥的边跨应比相同跨径砼斜拉桥的跨径小。
【独塔双跨式斜拉桥孔跨布置的考虑】独塔双跨式斜拉桥的主跨径L2与边跨径L1之间的比例关系一般为L1=(0.5-0.8)L2，但多数接近于L1=0.66L2。
【辅助墩】设辅助墩可以减小拉索应力变幅，提高主跨刚度，又能缓和端支点负反力，是大跨度斜拉桥中常用的方法。
【索塔布置】索塔横桥方向的布置方式，可分为独柱形、双柱形、门形或H形、A形、宝石形或倒Y形等。
索塔纵横向布置均呈独柱型的索塔，仅适用于单索面斜拉桥。
【索距的布置】索距的布置可分为“稀索”与“密索”，密索优点如下：（1）索距小，主梁弯矩小；（2）索力较小，锚固点构造简单；（3）锚固点附近应力流变化小，补强范围小。
（4）利于悬臂架设（5）易于换索。
【斜拉桥的结构体系的划分方式】（1）按照塔、梁、墩相互借个方式，可划分为漂浮体系、班漂浮体系、塔梁固结体系和刚构体系。
（2）按照主梁的连续方式，有连续体系和T构体系等。
（3）按照斜拉索的锚固方式，有自锚体系、部分地锚体系和地锚。
（4）按照塔的高度不同有常规斜拉桥和矮塔部分斜拉桥体系。
【漂浮体系的特点】塔墩固结、塔梁分离。
【半票覅体系的特点】塔墩固结、主梁在塔墩上设置竖向支承，成为具有多点弹性支承的三跨连续梁。
【塔梁固结体系的特点】将塔梁固结并支承在墩上。
【刚构体系的特点】塔梁墩相互固结，形成跨度内具有多点弹性支承的刚构。
【等效弹性模量】由于斜索在自重的作用下会产生一定的垂度，这一垂度的大小与所里有关，垂度与索力呈非线性关系。
从而在弹性伸长公式中计入垂度的影响。
等效弹性模量常用Ernst公式：【主梁施工方法】1有支架施工法 2悬臂施工法 3顶推施工法 4转体施工法等四种，虽然这几种方法同样可以用在斜拉桥的建造上，但是最适宜的方法是悬臂施工法。
斜拉桥的悬臂施工也有悬臂拼装法和悬臂浇筑法两种。
【塔梁临时固结】1 加临时支座并锚固主梁 2 设临时支承【桥梁墩（台）组成】墩（台）帽，墩（台）身和基础三部分组成。
【单项推力墩】又称制动墩，它的主要作用是在它的一侧的桥孔因某种原因遭到毁坏时，能承受住单侧拱的恒载水平推力，以保证其另一侧的拱桥不致遭到倾塌【梁桥桥台】可分为重力式桥台和轻型桥台1重力式桥台的常用形式是U形桥台，它由台帽、台身和基础等三部分组成，台后的土压力主要靠自重来平横，故桥台本身多数由石砌，片石硂或硂等等圬工材料建造，并用就地浇筑法施工2轻型桥台的体积轻巧、自重较小。
一般由钢筋硂材料建造，它借助结构物的整体刚度和材料程度承受外力，从而可节省材料，降低对地基强度的要求和扩大应用范围，围在软土地基上修建桥台，开辟了经济可行的途径【常用的轻型桥台】设有支撑梁的轻型桥台；钢筋混凝土藻壁桥台；加筋土桥台和埋置式桥台等几种类型【索面形状主要有三种类型】辐射性 2竖琴行 3扇形【混凝土拱桥的施工按其主拱圈成型的方法可以分类】1 就地浇筑法 2预支安装法 3转体施工法有支架施工法整体安装法平面转体施工法悬臂浇筑法阶段悬拼法竖向转体施工法平-竖结合的转体施工法【箱形拱的主要特点】1 截面挖空率大，抗空率可达全截面的50%-60%，与板拱相比，可节省大量圬工体积，减轻质量。
2 箱形截面的中性轴大致居中，对于抵抗正负弯矩具有几乎相等的能力，能较好地适应主拱圈各截面正负弯矩变化的需要。
3 由于是闭合空心截面，抗弯和抗拒刚度大，拱圈的整体性好，应力分布较均匀。
4 单条箱肋刚度较大，稳定性较好，能单箱肋成拱，便于无支架吊装。
5 制作要求较高，吊装设备较多，主要用于大跨径拱桥。
【理想拱轴线】—是在各种荷载作用下拱圈截面只受轴向压力而无弯矩作用，这就能充分利用圬工材料的抗压性能【横向联系】为了保证两片拱肋的横向刚度和稳定以承受作用在拱肋、桥面及吊杆上的横向水平力，一般须在两片分离的拱肋间设置横向联系【常用的拱架】1满布立柱式拱架 2撑架式拱架 3三铰桁式木拱架 4钢拱架 5可移动式钢拱架【拱桥的主要技术名称】净跨径(Lo)-每孔拱跨两个起拱线之间的水平距离。
计算跨径（L）-相邻两拱脚截面形心点之间的水平距离。
因为拱圈(或拱脚)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。
净矢高（Fo）-拱顶截面下缘至起拱线连线的垂直距离。
计算矢高（F）-拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比（D或Do）-拱圈（或拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比。
即Do=Fo/Lo或D=F/L。
一般将矢跨比大于或等于1/5的拱称为抖拱；矢跨比小于1/5的拱称为坦拱。
【拱桥的主要类型】按截面形式可分为：板拱桥、板肋拱桥、肋拱桥、双曲拱桥、箱型拱桥、钢管混凝土拱桥、劲性骨架硂拱桥。
按拱上建筑的形式分为：实腹式拱桥、空腹式拱桥。
按结构受力图可分为：简单体系拱桥、组合体系拱桥、拱片桥。
【拱的推力由系杆承受】【系杆的含义】就是一个将两拱脚相互联系在一起的水平构件（因而墩台不承受水平推力）【拱的分类】根据拱肋和系杆（梁）相对刚度的大小及吊杆的布置形式可以分为：系杆拱-具有竖直吊杆的柔性系杆刚性拱；洛泽拱-具有竖向吊杆的刚性系杆刚性拱；蓝格尔拱-具有竖向吊杆的刚性系杆柔性拱【箱形肋拱】由双肋或多肋组成，肋间设置系梁使之形成整体。
【拱上建筑】是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱桥分为实腹式和空腹式两种。
【拱桥中铰的设置】拱桥中需要设置铰的情况有四种：1.按两铰拱或三铰拱设计的主拱圈；2.按构造要求需要采用两铰拱、三铰拱的腹拱圈；3.需设置铰的矮小腹孔墩，即将铰设置在墩上端与顶梁和下端与地梁的连接处；4.在施工过程中，为消除或减小主拱圈的部分附加内力，以及对主拱圈内力作适当调整时，需在拱脚处设置临时墩。
【拱桥的设计】【拱桥的总体布置】一定结构体系及结构形式；拟定桥梁的长度、跨径、孔数、拱的主要几何尺寸、桥梁的高度、墩台及其基础形式和埋置深度、桥上及桥头引道的纵坡等。
1.确定桥梁长度及分孔；2.确定桥梁的设计高程及矢跨比；通航孔的位置多半布置在常水位时的河床最深处或航行最方便的地方。
对于航道可能变迁的河流，必须设置几个通航的桥跨。
【拱桥的高程】即桥面高程、拱顶底面高程、起拱线高程和基础底面高程。
【不等跨连续拱桥的处理方法】（1）采用不同的矢跨比（2）采用不同的拱脚高程（3）调整拱上建筑的恒载质量（4）采用不同类型的拱跨结构【拱桥常用的拱轴线形】（1）圆弧线（2）悬链线（3）抛物线（4）在某些大跨径拱桥中，由于拱上建筑布置的特殊性，为了使拱轴线尽可能与结构自重压力线相吻合，也可采用高次抛物线（如四次或六次抛物线）作为拱轴线。
【拱式组合体系桥的基本形式】 (1)简支梁拱组合式桥梁（这类桥梁只用于下承式均为无推力的组合体系拱）连续梁拱组合式桥梁（3）单悬臂组合式桥梁注:根据拱肋和系杆（梁）相对刚度的大小，无推力拱式组合体系可划分为:柔性系杆刚性拱，刚性系杆柔性拱和刚性系杆刚性拱三种基本组合体系。
【“五点重合法”确定悬链线拱轴线的m值】即要求拱轴线在全拱有五点（拱顶、两L/4点和两拱脚）与其相应三铰拱结构自重压力线重合图。
【双塔斜拉桥孔跨布置的考虑】对于活载比重较小的公路和城市桥梁，合理的边垂跨之比为0.40-0.45，而对于活载比重大的铁路桥梁，边垂跨之比宜为0.20-0.25，同样道理，钢斜拉桥的边跨应比相同跨径砼斜拉桥的跨径小。
