机房屏蔽工程（电磁屏蔽室）技术方案技术设计方案介绍设计单位：广州莱安智能化系统开发有限公司地址：广州市天河区中山大道建中路11号103室欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠目录一、概述 (4)1、保证屏蔽室内系统运行的可靠性： (4)2、保证信息安全的要求 (4)3、保证工作人员的工作环境 (5)二、设计施工依据 (5)三、焊接式屏蔽室屏蔽效能 (6)1、屏蔽室屏蔽效能： (6)2、屏蔽壳体机械性能： (6)四、屏蔽室配置（具体按客户要求配置） (6)五、屏蔽室主体结构及预制件 (7)1、屏蔽机房安装场要求 (7)2、屏蔽机房主体支撑结构 (8)六、屏蔽室制作工艺 (8)七、屏蔽门工艺 (9)八、屏蔽室通风系统（截止通风波导窗） (10)九、屏蔽室配电系统 (11)1、电气设计施工原则 (11)十、屏蔽室通信系统及信号接口装置 (13)1、光纤波导管： (13)2、其它线缆屏蔽处理： (13)十一、屏蔽壳体接地 (14)1、屏蔽室地线的作用与制作： (14)1）、屏蔽地： (14)2. 保护地： (14)3. 接地线 (14)屏蔽室内等电位接地： (15)十二、室内装饰 (15)1、装修设计依据 (15)2、装修主要材料的选择 (15)1）、顶： (16)2）、墙面： (16)3）、地板： (16)4）、非燃性或难燃性材料 (16)5）、装饰后的效果及说明 (17)3、室内电器/照明系统 (17)一、概述根据用户提出的技术要求，对安装屏蔽室的建筑物进行实地勘查，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。
总体设计方案必须安全可靠，确保系统安全可靠的运行。
保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。
通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

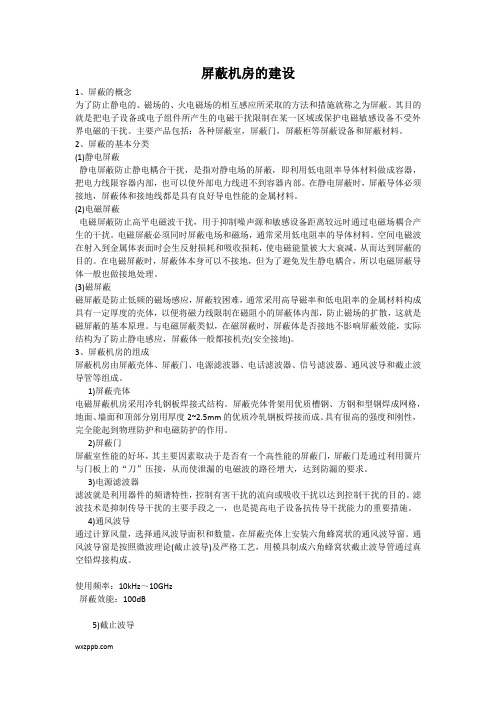

屏蔽机房的建设1、屏蔽的概念为了防止静电的、磁场的、火电磁场的相互感应所采取的方法和措施就称之为屏蔽。
其目的就是把电子设备或电子组件所产生的电磁干扰限制在某一区域或保护电磁敏感设备不受外界电磁的干扰。
主要产品包括：各种屏蔽室，屏蔽门，屏蔽柜等屏蔽设备和屏蔽材料。
2、屏蔽的基本分类(1)静电屏蔽静电屏蔽防止静电耦合干扰，是指对静电场的屏蔽，即利用低电阻率导体材料做成容器，把电力线限容器内部，也可以使外部电力线进不到容器内部。
在静电屏蔽时，屏蔽导体必须接地，屏蔽体和接地线都是具有良好导电性能的金属材料。
(2)电磁屏蔽电磁屏蔽防止高平电磁波干扰，用于抑制噪声源和敏感设备距离较远时通过电磁场耦合产生的干扰。
电磁屏蔽必须同时屏蔽电场和磁场，通常采用低电阻率的导体材料。
空间电磁波在射入到金属体表面时会生反射损耗和吸收损耗，使电磁能量被大大衰减，从而达到屏蔽的目的。
在电磁屏蔽时，屏蔽体本身可以不接地，但为了避免发生静电耦合，所以电磁屏蔽导体一般也做接地处理。
(3)磁屏蔽磁屏蔽是防止低频的磁场感应，屏蔽较困难，通常采用高导磁率和低电阻率的金属材料构成具有一定厚度的壳体，以便将磁力线限制在磁阻小的屏蔽体内部，防止磁场的扩散，这就是磁屏蔽的基本原理。
与电磁屏蔽类似，在磁屏蔽时，屏蔽体是否接地不影响屏蔽效能，实际结构为了防止静电感应，屏蔽体一般都接机壳(安全接地)。
3、屏蔽机房的组成屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。
1)屏蔽壳体电磁屏蔽机房采用冷轧钢板焊接式结构。
屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格，地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。
具有很高的强度和刚性，完全能起到物理防护和电磁防护的作用。
2)屏蔽门屏蔽室性能的好坏，其主要因素取决于是否有一个高性能的屏蔽门，屏蔽门是通过利用簧片与门板上的“刀”压接，从而使泄漏的电磁波的路径增大，达到防漏的要求。
计算机屏蔽机房设计方案一、引言计算机屏蔽机房是用于存放敏感设备和重要数据的关键环境之一。
在现代信息时代，计算机屏蔽机房的安全性和可靠性至关重要。
本文将为您提供一种计算机屏蔽机房的设计方案，旨在确保机房的安全、稳定和可操作性。
二、设计目标1. 安全性：确保机房内设备的安全，防止未经授权的人员进入机房。
2. 环境控制：提供恒温、恒湿的环境，确保设备正常运行。
3. 抗干扰能力：有效屏蔽外部电磁干扰，保障设备运行的稳定性。
4. 可操作性：方便维护人员进行设备维护和巡检。
三、设计要点1. 建筑结构：选用抗震设计的建筑结构，确保机房在极端情况下的稳定性。
机房应设计为密闭的空间，以防止灰尘、湿气等外界因素对设备造成损害。
2. 门禁系统：采用高安全性的门禁系统，如刷卡、指纹识别等技术，限制只有授权人员才能进入机房。
3. 安防监控：在机房内设置高清摄像头，全天候监控机房的运行情况，确保设备的安全。
4. 温湿度控制：安装空调和加湿器，实现机房内的恒温恒湿控制，保持设备在适宜的环境中运行。
5. 灭火系统：为了防止机房发生火灾，应配置先进的自动灭火系统，如气体灭火系统或水洒灭火系统，以确保设备和人员的安全。
6. 电源备份：机房应配备UPS（不间断电源）或发电机组，以防止电力中断对设备的影响。
7. 接地系统：建立良好的接地系统，减少电磁干扰对设备的影响。
8. 抗辐射设计：在屏蔽机房的建筑和内部装饰材料中采用抗辐射材料，减少外界辐射对设备的干扰。
四、运维管理1. 定期检查：定期对机房进行巡检，确保设备正常运行和环境稳定。
2. 日志记录：建立完善的运维日志记录系统，记录设备故障、维护和更新情况，以便及时跟踪和解决问题。
3. 人员培训：对工作人员进行培训，使其熟悉机房环境和设备维护操作，提高机房的管理水平。
五、总结计算机屏蔽机房设计方案是确保计算机设备正常运行和数据安全的重要保障。
通过采用建筑结构、安全控制、温湿度控制等方面的设计要点，可以有效地提高机房的安全、稳定性和可操作性。
电磁屏蔽室设计方案一、引言随着现代电子技术的不断发展，电磁环境日益复杂，电磁干扰已经成为影响电子产品性能和稳定性的重要因素。
为了保护电子设备免受外部电磁干扰，保障人员的安全，电磁屏蔽室的设计与建设至关重要。
本文将阐述电磁屏蔽室的设计方案，包括屏蔽原理、设计要素、结构材料、建设流程等方面。
二、电磁屏蔽原理电磁屏蔽室的主要作用是通过电磁波反射、吸收和传播等方式，减少或消除电磁干扰对电子设备的影响。
根据电磁波的传播特性，电磁屏蔽可以分为电场屏蔽和磁场屏蔽两种。
电场屏蔽主要通过提高屏蔽体与干扰源之间的阻抗来实现，而磁场屏蔽则依赖于改变屏蔽体的磁特性来达到效果。
三、设计要素1、屏蔽效能：电磁屏蔽室的屏蔽效能是衡量其性能的关键指标，一般通过频率范围和信号衰减程度来衡量。
设计时应考虑满足不同频率下的屏蔽要求。
2、结构材料：电磁屏蔽室的结构材料对屏蔽效果具有重要影响。
一般选用导电性能良好的金属材料，如铜、铝等，同时需考虑材料的厚度、强度及安装方式。
3、气密性：为了防止外部电磁波通过空气渗透到屏蔽室内部，影响室内设备的正常运行，设计时应注意提高屏蔽室的气密性。
4、通风与散热：考虑到人员舒适度和设备散热需求，设计时应设置合适的通风系统，并确保屏蔽室具有良好的散热性能。
5、施工与维护：应考虑施工的可行性和方便性，同时也要考虑到日后维护和升级的需求。
四、结构与材料选择1、结构形式：电磁屏蔽室的结构形式可根据需求进行定制，常见的有固定式、移动式和嵌入式。
固定式屏蔽室一般采用钢构框架，配合多层钢板和铜网等材料；移动式屏蔽室则采用铝合金框架和专用屏蔽材料；嵌入式屏蔽室则嵌入到建筑物墙体中，不占用额外空间。
2、材料选择：电磁屏蔽室的主要材料包括钢材、铜材、铝材等金属材料，以及吸波材料、绝缘材料等。
钢材具有强度高、耐腐蚀的优点，适用于室外环境和大型设备；铜材具有优良的导电性和耐腐蚀性，适用于高频屏蔽室；铝材质量轻、易于加工，适用于移动式和嵌入式屏蔽室。

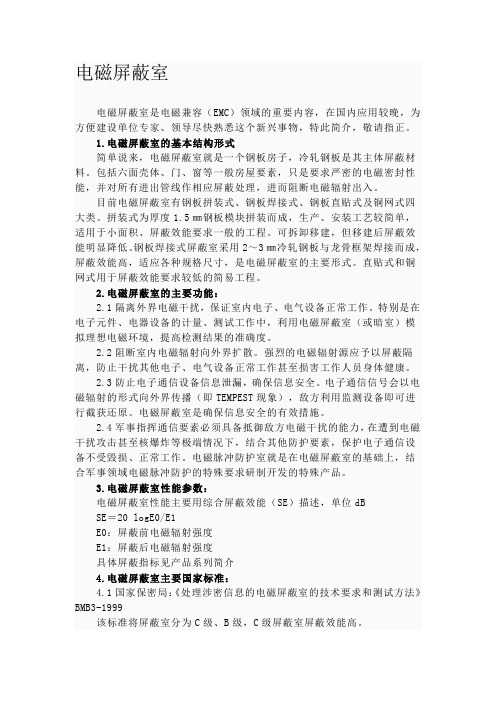

电磁屏蔽室电磁屏蔽室是电磁兼容（EMC）领域的重要内容，在国内应用较晚，为方便建设单位专家、领导尽快熟悉这个新兴事物，特此简介，敬请指正。
1.电磁屏蔽室的基本结构形式简单说来，电磁屏蔽室就是一个钢板房子，冷轧钢板是其主体屏蔽材料。
包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。
目前电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。
拼装式为厚度1.5㎜钢板模块拼装而成，生产、安装工艺较简单，适用于小面积、屏蔽效能要求一般的工程。
可拆卸移建，但移建后屏蔽效能明显降低。
钢板焊接式屏蔽室采用2～3㎜冷轧钢板与龙骨框架焊接而成，屏蔽效能高，适应各种规格尺寸，是电磁屏蔽室的主要形式。
直贴式和铜网式用于屏蔽效能要求较低的简易工程。
2.电磁屏蔽室的主要功能：2.1隔离外界电磁干扰，保证室内电子、电气设备正常工作。
特别是在电子元件、电器设备的计量、测试工作中，利用电磁屏蔽室（或暗室）模拟理想电磁环境，提高检测结果的准确度。
2.2阻断室内电磁辐射向外界扩散。
强烈的电磁辐射源应予以屏蔽隔离，防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。
2.3防止电子通信设备信息泄漏，确保信息安全。
电子通信信号会以电磁辐射的形式向外界传播（即TEMPEST现象），敌方利用监测设备即可进行截获还原。
电磁屏蔽室是确保信息安全的有效措施。
2.4军事指挥通信要素必须具备抵御敌方电磁干扰的能力，在遭到电磁干扰攻击甚至核爆炸等极端情况下，结合其他防护要素，保护电子通信设备不受毁损、正常工作。
电磁脉冲防护室就是在电磁屏蔽室的基础上，结合军事领域电磁脉冲防护的特殊要求研制开发的特殊产品。
3.电磁屏蔽室性能参数：电磁屏蔽室性能主要用综合屏蔽效能（SE）描述，单位dBSE＝20 logE0/E1E0：屏蔽前电磁辐射强度E1：屏蔽后电磁辐射强度具体屏蔽指标见产品系列简介4.电磁屏蔽室主要国家标准：4.1国家保密局：《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-1999该标准将屏蔽室分为C级、B级，C级屏蔽室屏蔽效能高。
屏蔽机房的电磁屏蔽方法及空调的屏蔽处理任何一台电子设备工作时都会产生电磁辐射，计算机也不例外。
计算机是靠高频脉冲电路工作的，由于电磁场的变化，必然要向外辐射电磁波，与一个小电台差不多。
计算机辐射主要有4个部分——显示器的辐射、通信线路（联接线）的辐射、主机的辐射、输出设备（打印机）的辐射。
这些电磁波会把计算机中的信息带出去，犯罪分子只要具有相应的接收设备，就可以将电磁波接收，从中窃得秘密信息。
据国外试验，在1000米以外能接收和还原计算机显示终端的信息，而且看得很清晰。
微机工作时，在开阔地带距其100米外，用监听设备就能收到辐射信号。
这类电磁辐射大致又分为两类：第一类是从计算机的运算控制和外部设备等部分辐射，频率一般在10兆赫到1000兆赫范围内，这种电磁波可以用相应频段的接收机接收，但其所截信息解读起来比较复杂。
第二类是由计算机终端显示器的阴极射线管辐射出的视频电磁波，其频率一般在 6.5兆赫以下。
对这种电磁波，在有效距离内，可用普通电视机或相同型号的计算机直接接收。
接收或解读计算机辐射的电磁波，现在已成为国外情报部门的一项常用窃密技术，并已达到很高水平。
电磁屏蔽方案考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：钢板不平度≤4mm/M2，屏蔽体垂直度≤10mm，以及屏蔽体抗震≥8级。
根据屏蔽壳体不同部位承载力的不同而设计制作不同截面积的矩形钢龙骨作屏蔽体的加固支撑，龙骨采用30*40mm矩形管依附屏蔽体钢板内壁焊接。
屏蔽体原材料（钢板）加工制作成单元模块，现场安装采用熔焊工艺进行连续的焊接（Co2二氧化碳保护焊），其特点：焊接热区范围窄，变形小，焊缝紧密，表面无熔渣。
确保屏蔽层模块板接缝处的屏蔽效能保持一致，同事还能提高焊缝的抗电化腐蚀性。
（电化腐蚀会造成降低屏蔽效能和互调效应，因为电化学反应产生的化合物是非线性的半导体物质，这回产生信号混频，导致产生新的干扰频率）。
屏蔽机房建设标准
首先，屏蔽机房建设需要考虑的是机房的位置和周围环境。
机
房应该远离电磁干扰较大的区域，避免受到外部电磁波的影响。
同时，周围环境也需要保持清洁、干燥，避免因为环境问题对机房设
备造成影响。
其次，在屏蔽机房建设中，需要考虑到机房的建筑材料和结构。
建筑材料应该具有良好的屏蔽性能，能够有效地隔绝外部的电磁波
干扰。
机房的结构也需要合理设计，确保设备布局合理，同时能够
最大程度地减少外部干扰对设备的影响。
另外，在屏蔽机房建设中，地面和天花板的屏蔽也是非常重要的。
地面和天花板的屏蔽需要采用专门的材料和技术，以确保机房
内部的电磁环境稳定。
地面和天花板的屏蔽也需要经过严格的测试
和验证，以确保其符合相关的标准和要求。
此外，屏蔽机房建设还需要考虑到机房内部的布线和接地。
布
线需要按照一定的标准进行，避免电磁波在布线过程中对设备造成
影响。
接地也是非常重要的，需要确保机房内部设备能够有效地接地，避免因为接地问题导致设备出现故障。
总的来说，屏蔽机房建设标准是为了保障机房内部设备的正常运行，避免外部干扰对设备造成影响。
在进行屏蔽机房建设时，需要考虑到机房的位置和周围环境、建筑材料和结构、地面和天花板的屏蔽、以及机房内部的布线和接地等方面。
只有严格按照相关标准和要求进行，才能够确保机房的安全和稳定运行。
屏蔽机房设计说明1.选址和建筑结构：机房应尽可能远离潜在的电磁辐射源，如高压电线、变压器等。
选址时应注意附近是否有高磁场、高频辐射等电磁干扰源，建筑物的结构应符合电磁屏蔽的要求，如使用金属屏蔽墙、屏蔽房屋的门窗等。
2.电源供应：机房的电源供应应具备稳定性和可靠性，应考虑使用UPS（不间断电源）进行备用电源供应，并进行冗余设计。
同时，电源线路应与其他线路分离，减少电磁干扰。
3.排气和通风系统：机房内通风系统的设计应注意降低噪音和振动，使用低噪音风机和隔音材料进行降噪处理。
同时，机房内的排气系统应设计合理，确保机房内的温度和湿度符合设备的工作要求。
4.地面设计：机房的地面应具备抗静电、抗冲击和防滑等特性，以保护机房内的设备免受静电干扰和物理损坏。
5.避雷和防雷设计：机房应考虑设置避雷装置和接地系统，以防止雷击引起的损坏和事故发生。
同时，在机房内部设置接地线束和接地线极，将机房内部的设备与大地连接，提升整个机房的抗干扰能力。
6.线缆管理：机房内的线缆布线应符合规范，避免线缆之间的过近距离和交叉布线，以减少相互间的干扰。
可以采用金属屏蔽管道或屏蔽套管对线缆进行屏蔽保护。
7.地板设计：机房的地板应符合标准要求，并进行静电防护处理。
可以使用导电地板或防静电地板，以减少静电干扰和防止设备受到静电损害。
8.灭火系统：机房内应设置灭火系统，以保护机房内的设备和数据免受火灾损害。
常见的灭火系统包括自动喷水系统、气体灭火系统和灭火器等。
9.安防系统：机房内的安防系统应有效监控机房的进出口和周边环境，防止未经授权的人员进入或破坏机房内的设备。
可设置门禁系统、监控摄像头等设备，配备专业安保人员进行巡逻和管理。
综上所述，屏蔽机房设计需要综合考虑电磁干扰、静电防护、温湿度控制、灭火安全、安防等多个方面的要求，确保机房内的设备运行稳定和安全。
在实际设计过程中，还需根据具体需求和情况进行适当的调整和改进。
xx屏蔽机房技术方案为了保障网络安全，防止非法攻击和信息泄露，屏蔽机房技术方案的实行变得至关重要。
本文将就屏蔽机房技术方案进行详细介绍。
一、屏蔽机房的定义及作用屏蔽机房又称盲区机房，是一种具有屏蔽功能的服务器机房，屏蔽机房会采用一系列技术措施，保护机房内的服务器、计算机等设备免受外界网络恶意攻击和病毒感染，从而保证信息系统网络的安全、稳定和可靠。
屏蔽机房是一个基于物理屏蔽的网络安全解决方案，在一定程度上可以减少外部攻击对网络的破坏。
其主要特点是，内部网络和外部网络完全隔离，使得内部网络和外部网络之间的数据传输流量量非常小，可以大幅提高网络安全性。
二、屏蔽机房技术方案的主要构成（1）防火墙技术防火墙技术是屏蔽机房中重要的一环。
安装防火墙可以在不影响内网正常工作的情况下，对外来网络进行控制和选择性拦截。
防火墙应用的基本原则是：允许内网用户访问外网，但对从外部进入内网的访问进行限制和限制。
（2）VPN网络安全技术VPN技术可以实现远程用户和内网之间的安全通信。
远程用户可以在连接VPN 之后，通过VPN服务器获得内部网络的资源，同时实现远程办公和合作。
（3）数据加密技术在数据加密技术的应用之下，内部数据传输完全被保密。
采用数据加密技术，能够大幅降低外部攻击的成功率。
对于对数据机密性要求高的部门或者企业来说，数据加密技术是必不可少的。
（4）漏洞扫描技术漏洞扫描技术是屏蔽机房中非常重要的一项技术，主要是指对网络中存在的漏洞进行监控和分析。
将漏洞分析结果报告给管理人员，使得管理人员能够及时发现网络中的漏洞，并采取相应的措施，防止出现严重的网络威胁。
三、屏蔽机房技术方案的实现方式（1）建立专用的机房或机柜：在安置服务器的房间或机柜内，设置屏蔽机房装置和相关设施。
（2）设置物理安全措施：在机房的内部采取物理安全措施，如安装监控设备，保证机房内部的安全。
（3）建立防火墙设备：将内部网与外部网隔离开来，防御外部网络的攻击，保护机房内的服务器、计算机等设备免受外部网络恶意攻击和病毒感染。
计算机电磁屏蔽机房建设技术简介应计算机涉密网络建设的需求，国家财政部机关计算机涉密机房于2005年初在财政部机关办公大楼内建成。
经过了5个多月的试运行，2005年5月17日通过竣工验收，结论是：“财政部计算机涉密机房设计方案符合国家对涉密计算机机房的设计要求和技术规范，严格按照国家保密标准BMZ2-2001《涉及国家秘密的计算机信息系统安全保密设计指南》和国家保密标准BMZ1-2000《涉及国家秘密的计算机信息系统保密技术要求》进行设计和施工，并满足国家保密局BMB3－1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》标准C级要求。
建设工程方案设计合理、技术先进、施工规范、质量优良，系统具有较好的实用性、可靠性，各项技术指标全部达到设计要求。
”现将计算机电磁屏蔽机房建设技术简介如下，与同行们分享。
一、计算机机房屏蔽概述计算机系统像任何电子设备一样，在工作时都会产生并通过导线或空间向周围环境辐射一定的电磁能量。
近年来，随着接收技术的发展和分析提取信息手段的提高，计算机系统自身辐射的微弱电磁信号已经非常容易被捕获，由此造成计算机系统中的明文和密文被窃收失密，使涉密及密码系统受到严重的威胁。
通常人们会从以下三个方面对计算机系统辐射的电磁信号采取抑制和预防措施。
1、物理方面的措施选择合适的机房位置的地理环境，设置缓冲区和保密区，利用电磁波在空间传播时会随距离而衰减的特性进行距离防护。
根据美国联邦通信委员会标准FCC15-J规定，计算机等数字电子设备，在30～1000MHZ频段范围内最大允许辐射场强（折合成1米处、1MHZ带宽）为82db μV/m，考虑到接收设备1MHZ带宽可接收的最小场强-3 dbμV/m ，并留有一定的安全余地，对于一米保护距离，需要90db的屏蔽效能，防护距离可按6db倍频降低的规律考虑，若1米处要求90db，防护距离4米，则只需78db；距离10米，只要70db，距离30米，需要60db；如果能保持100米，则屏蔽衰减50db 就可以了。
2、对计算机机房进行电磁屏蔽目前，国内在屏蔽室方面颇具代表性的产品如，P22双层金属网可拆卸式电磁屏蔽室及GP1型单层铜板可拆卸式电磁屏蔽室，其技术性能如下：GP1屏蔽室性能指标已超过日本SRC公司产品，接近英国BELLINGLEE公司产品水平。
据有关资料介绍，目前，美国TEMFEST屏蔽室的技术性能已达到在1K～18GHZ范围内屏蔽衰减70～140db。
3、设备自身防护在计算机终端、数据输入输出设备、内存、磁带等设备中，采用各种防护手段，从而使辐射能量减至最小，例如，对内部电路、线路布局、元器件选用等方面进行一系列综合考虑和选择，以减少高次谐波、寄生振荡和线路耦合等。
从我国当前的情况看，计算机机房实施电磁屏蔽仍是防止信息泄漏最主要，最现实的手段。
计算机机房屏蔽的目的，一是为了防止外界空间电磁场干扰计算机正常工作；二是为了防止机房内计算机系统信息的泄漏。
二、电磁屏蔽原理当电磁辐射由空气射向屏蔽层上时, 利用金属导体对电磁辐射的反射效应与吸收效应来达到电磁辐射的目的，在屏蔽层的第一界面上发生反射和透射,透过的电磁波进入屏蔽层内将被屏蔽层的厚度吸收掉一部分,并在第二个界面上又产生反射和透射，从马克思韦尔方程和上述边界条件下推导的结果，得出反射损耗和吸收损耗两者的总损耗。
总损耗（db）=K √fmurqrs+10log（qr/fmur）式中fm——投射波频率（MHZ）μr——屏蔽材料的相对导磁率（对于有的导磁材料μr=1）qr——屏蔽材料的相对导电率（铜的qr=1）S——屏蔽层的厚度（密耳 1密耳=0.03mm）K——系数一般K=3.34以上公式计算的条件为平面波垂直投射到屏蔽层上。
基于电磁屏蔽的基本原理是利用在屏蔽体中产生感应电流的作用，在实际工程中不允许在垂直于电流的方向上开缝，因为这种缝隙切断了感应电流的通路，破坏了反射作用的感应，致使屏蔽效果极小，乃至到零，同时屏蔽体（特别是金属板组成的屏蔽体）上若存在孔洞和缝隙，当有电流从其周边通过时，则必然产生无线效应，同样会导致屏蔽效果的下降。
如果选用铜为屏蔽材料，由上式可得厚度为10密耳或0.3MM就够了。
三、电磁波衰减的计算1、反射衰减R屏蔽体表面的反射衰减不但与屏蔽材料的表面阻抗ηs有关,也与波阻抗的大小及屏蔽体到辐射源的距离有关。
其中波阻抗的大小又与辐射源的类型（电的或磁的）有关，不同辐射源在屏蔽体上产生的反射衰减R为：对于低阻抗源(磁场源)R=20log10{[1.173(μr/fqr)/D]+0.0535D(fqr/μr) ½+0.354}db 式中D为点源与屏蔽体的距离(CM)对于平面波辐射源R=168-10log10(fμr/qr)db对于高阻抗源(电场源)R=362-20log10[(μrf3/qr)½D]db2、内部衰减B前面谈到反射衰减和吸收衰减,不可能全部衰减完，还有剩余的能量到材料的另一表面，为后一表面新反射，重新折回屏蔽壳体内部，就形成内部反射，叫做内部衰减，一般使用的A值都大于15db，故不考虑，但如果使用的屏蔽材料比较薄时，A值又小，就必须加以考虑，一般内部衰减反射多次，其表示如下： B=20log10|1-W-A/10（COSO.23A-jsim0.23A）|dbW=4(1-M2)2-2M2-J23/2M(1-M2)/[1+(1+21/2 M)2]2M=0.3015D(fqr/μr)1/2上式中除低频阻抗场外一般W=1四、电磁场屏蔽方式对电磁场屏蔽要求较高的场合，可采用多层屏蔽结构，根据需要的屏蔽性能的不同，有三种方式。
☆电屏蔽和磁屏蔽的组合屏蔽☆多层电屏蔽☆多层磁屏蔽组合屏蔽与多层屏蔽的总屏蔽效果理论上讲是之和数值，但实际上是不同的，这种差异的原因是由于只有处于非磁饱和状态的屏蔽材料，其屏蔽层才能获得预期的屏蔽效果。
五、屏蔽室材料通常屏蔽的吸收损耗能达到100db数量级时已能够满足大多数情况的屏蔽要求。
若使用10密耳（0.3MM）厚的铜皮将一个房间6面包围起来，电源引入线端设置一个高频滤波器以防止高频电磁波沿电源线引起的泄漏，一般可获得100db量级的吸收损耗的屏蔽效果，再对于采光、通风、窗、孔，采用金属网作屏蔽层（金属网孔越密越小，一般采用1.5MM的网孔）效果为最佳。
采用单层金属网屏蔽只能获得40～50db的屏蔽效果，如要取更大的屏蔽效果，应采用双层或三层金属网屏蔽，屏蔽层内的电源线除安装高频滤波器外，还应加装不同截止频率的低通滤波器，同时室内的电源线需要采用屏蔽电缆敷设。
从理论上可以证明，屏蔽材料厚度增加，电波穿透深度及其吸收衰减亦大，但在高频时由于电流的趋肤效应，拼命加厚屏蔽层没有什么意义。
一般单层钢板的厚度δ取1.5～2MM，双层钢板的厚度δ在0.6～1.0MM即可。
六、屏蔽室总体布局屏蔽室通常为长方体，它可以与土建绝然分开而单独存在，也可以与土建紧密结合融成一体，而后者更为适用，通常分为下列几种：1、独立型屏蔽机房单独安放在土建完工的室内，它与土建无特殊的关连，这种形式适用于小型机房，特别适宜旧房改作屏蔽机房之用的情况，在土建上没有多大的改建要求，但要复核楼板的荷重，如达不到需求时，应做非金属材料的加固处理。
其缺点是空间利用率低，费用较高。
2、混合型屏蔽机房与建筑墙体有多种联系（如支承、依托、吊柱），它与土建有密切关系，适用于中型机房，其优点是扩大了机房实用面积。
3、统一型屏蔽机房的四周墙板也是建筑墙体，起到分隔空间作用，屏蔽壁板提供了吸音，隔热等功能，从而使机房总造价降低，这种形式适用大中型机房。
七、屏蔽室结构形式及施工注意事项根据建筑物条件，对屏蔽室结构的技术要求可以选择：1、拼接式用连续焊接的方法，将金属屏蔽层拼接成一个完整的六面体。
根据屏蔽衰减的技术要求，即可以做单层，也可以做双层屏蔽体。
双层焊接式屏蔽室需在两层金属屏蔽体之间设25毫米厚的木龙骨。
焊接式屏蔽室工程中需注意的问题：☆连续焊接，即要求焊缝连续致密、无虚焊、漏焊。
☆双层屏蔽时，内屏蔽体与木龙骨及外屏蔽体与墙壁填层之间固定螺钉需与屏蔽体焊牢，以保持屏蔽体的连续性，而且要避免螺钉造成内外屏蔽体电气短路。
屏蔽室结构中使用的木材应进行防火处理，焊接后要做好焊剂残留物的清理工作。
☆单层钢板焊接式：厚度为1.5～3毫米的钢板用CO2保护焊接成整体，在保证焊接无漏焊、虚焊情况下，这种组合式可能提供的屏蔽效能较高。
但在很大空间完成各种角度的焊接是十分困难的。
☆焊接式电磁屏蔽壳体在焊接时使用的预先加工好的单元金属板，必须符合设计要求，公差值在允许的范围内。
☆焊接顺序，宜从底面内侧一角的单元板块开始，向四周到顶部依次焊接。
☆侧面及顶面单元板块，除板块间焊接牢固外，必须与支撑架和吊杆焊接牢固。
☆焊接处在电磁性能上必须有紧密的结合，在焊接处若出现裂缝，将导致整体屏蔽效果的降低，而裂缝常常由于不良点焊或者不良的空间固定器如螺丝钉或铆钉所引起。
☆顶面的绝缘吊架与支撑龙骨的安装，宜与顶面金属板块的焊接同时依次进行。
☆屏蔽门框、波导风口等应在屏蔽体焊接同时与壳体板块焊接。
☆屏蔽壳体焊接现场应保持清洁，在焊接完毕后要及时清理焊渣和其它无关的物品。
☆焊接完毕后应及时检查焊接的效果，达不到要求，不得进行下一道工序。
☆屏蔽壳体防锈涂漆应按规定实施，漆层应均匀，牢固无遗漏。
2、拆卸式指采用屏蔽体模块组装而成的屏蔽室。
当前，以国产镀锌钢板为原料和进口镀锌板为原料制成的模块板的尺寸分别为：1000米*2000米和1200*2400米。
☆单层钢板可拆卸式：将单层镀锌钢板（1.5～2.0MM）弯制成单元横块，彼此用铆钉相连，为防止电磁波从两单元块连接缝隙中泄漏，接缝处应用高弹性和导电强的衬条。
单元块既是屏蔽板体，又是承力构件，是一种自支撑结构。
☆双层钢板可拆卸式：它是两层各为0.6～1.0MM的双面镀锌钢板，中间有填充材料相互粘合在一起组成单元块，彼此用夹紧装置互连成一体，填充材料的选择应附合轻质，有一定弹性，价廉的原则。
一般常用的有胶合板，创花板，发泡塑料等。
对于特殊的用户，还可以制成双层绝缘可拆卸式，它的屏蔽效能有较大的提高。
当板体同时提供隔热，吸音效果时，填充材料常用聚胺脂发泡塑料制成。
☆金属网可拆卸式：一般常用双层金属网（铜网或钢网），它能提供的屏蔽效能比上述几种形式低，但价格便宜。
另外，电磁屏蔽的导体如果不接地，不仅无屏蔽效果，而且增加了静电耦合的可能性，同时也增加了干扰电压的感应作用，所以电磁屏蔽务必接地。
电磁屏蔽是利用屏蔽导体内产生的高频涡流，起到电磁屏蔽的作用，所以屏蔽导体的任意部份不能有缝隙，否则缝隙附近有高频涡流时，将有天线效应，当然就减弱了屏蔽效能。
