卡尔曼滤波器的原理与应用1. 什么是卡尔曼滤波器？卡尔曼滤波器（Kalman Filter）是一种用于估计系统状态的数学算法，它通过将系统的测量值和模型预测值进行加权平均，得到对系统状态的最优估计。
卡尔曼滤波器最初由卡尔曼（Rudolf E. Kálmán）在20世纪60年代提出，广泛应用于航天、航空、导航、机器人等领域。
2. 卡尔曼滤波器的原理卡尔曼滤波器的原理基于贝叶斯滤波理论，主要包括两个步骤：预测步骤和更新步骤。
2.1 预测步骤预测步骤是根据系统的动力学模型和上一时刻的状态估计，预测出当前时刻的系统状态。
预测步骤的过程可以用以下公式表示：x̂k = Fk * x̂k-1 + Bk * ukP̂k = Fk * Pk-1 * Fk' + Qk其中，x̂k为当前时刻的状态估计，Fk为状态转移矩阵，x̂k-1为上一时刻的状态估计，Bk为输入控制矩阵，uk为输入控制量，Pk为状态协方差矩阵，Qk为过程噪声的协方差矩阵。
2.2 更新步骤更新步骤是根据系统的测量值和预测步骤中的状态估计，通过加权平均得到对系统状态的最优估计。
更新步骤的过程可以用以下公式表示：Kk = P̂k * Hk' * (Hk * P̂k * Hk' + Rk)^-1x̂k = x̂k + Kk * (zk - Hk * x̂k)Pk = (I - Kk * Hk) * P̂k其中，Kk为卡尔曼增益矩阵，Hk为测量矩阵，zk为当前时刻的测量值，Rk 为测量噪声的协方差矩阵，I为单位矩阵。
3. 卡尔曼滤波器的应用卡尔曼滤波器广泛应用于以下领域：3.1 导航与定位卡尔曼滤波器在导航与定位领域的应用主要包括惯性导航、GPS定位等。
通过融合惯性测量单元（Inertial Measurement Unit）和其他定位信息，如GPS、罗盘等，卡尔曼滤波器可以提高导航与定位的准确性和鲁棒性。
3.2 机器人控制卡尔曼滤波器在机器人控制领域的应用主要包括姿态估计、移动定位、目标跟踪等。
globk卡尔曼滤波平差流程及相关公式特别是解算哪些状态量卡尔曼滤波（Kalman Filter）是一种基于线性状态空间模型的最优估计算法，它是通过递推的方式从当前时刻的测量值和上一时刻的状态估计值中得出最优的状态估计结果。
卡尔曼滤波广泛应用于估计、预测和控制等领域。
卡尔曼滤波的基本思想是对目标的状态进行估计，通过当前的测量值和上一时刻的状态估计值对目标的状态进行修正。
卡尔曼滤波的核心是状态估计和协方差矩阵的更新。
卡尔曼滤波的基本流程如下：1.初始化：设定初始的状态估计值和协方差矩阵；2.预测状态：通过状态转移方程，利用上一时刻的状态估计值预测当前时刻的状态估计值；3.预测协方差：通过状态转移方程和上一时刻的协方差矩阵预测当前时刻的协方差矩阵；4.校正状态：通过测量方程，利用当前时刻的测量值和预测的状态估计值校正当前时刻的状态估计值；5.更新协方差：通过测量方程、预测的协方差矩阵和测量噪声协方差矩阵更新当前时刻的协方差矩阵；6.返回第2步，继续预测和校正，形成一个递推过程。
在卡尔曼滤波中，解算的状态量通常包括目标的位置、速度、加速度等状态变量，以及传感器的噪声、系统的噪声等状态变量。
卡尔曼滤波的公式如下：1.预测状态：X(k，k-1)=F*X(k-1，k-1)+B*u(k)其中，X(k，k-1)为当前时刻的状态估计值；F为状态转移矩阵；X(k-1，k-1)为上一时刻的状态估计值；B为控制矩阵；u(k)为控制向量。
2.预测协方差：P(k，k-1)=F*P(k-1，k-1)*F'+Q其中，P(k，k-1)为当前时刻的协方差矩阵；Q为系统噪声的协方差矩阵。
3.校正状态：K(k)=P(k，k-1)*H'*(H*P(k，k-1)*H'+R)^-1X(k，k)=X(k，k-1)+K(k)*(Z(k)-H*X(k，k-1))其中，K(k)为卡尔曼增益；H为测量矩阵；R为测量噪声的协方差矩阵；Z(k)为当前时刻的测量值。
卡尔曼滤波计算举例⏹计算举例⏹卡尔曼滤波器特性假设有一个标量系统，信号与观测模型为[1][][]x k ax k n k +=+[][][]z k x k w k =+其中a 为常数，n [k ]和w [k ]是不相关的零均值白噪声，方差分别为和。
系统的起始变量x [0]为随机变量，其均值为零，方差为。
2nσ2σ[0]x P （1）求估计x [k ]的卡尔曼滤波算法；（2）当时的卡尔曼滤波增益和滤波误差方差。
220.9,1,10,[0]10nx a P =σ=σ==1. 计算举例根据卡尔曼算法，预测方程为:ˆˆ[/1][1/1]xk k ax k k -=--预测误差方差为:22[/1][1/1]x x nP k k a P k k -=--+σ卡尔曼增益为:()1222222[][/1][/1][1/1][1/1]x x x nx n K k P k k P k k a P k k a P k k -=--+σ--+σ=--+σ+σˆˆˆ[/][/1][]([][/1])ˆˆ[1/1][]([][1/1])ˆ(1[])[1/1][][]xk k x k k K k z k x k k axk k K k z k ax k k a K k xk k K k z k =-+--=--+---=---+滤波方程:()()2222222222222[/](1[])[/1][1/1]1[1/1][1/1][1/1][1/1]x x x nx n x n x nx nP k k K k P k k a P k k a P k k a P k k a P k k a P k k =--⎛⎫--+σ=---+σ ⎪--+σ+σ⎝⎭σ--+σ=--+σ+σ滤波误差方差起始：ˆ[0/0]0x=[0/0][0]x x P P =k [/1]x P k k -[/]x P k k []K k 012345689104.76443.27012.67342.27652.21422.18362.16832.16089.104.85923.64883.16542.94752.84402.79352.76870.47360.32700.26730.24040.22770.22140.21840.2168ˆ[0/0]0x=[0/0]10x P =220.9110na =σ=σ=2. 卡尔曼滤波器的特性从以上计算公式和计算结果可以看出卡尔曼滤波器的一些特性：（1）滤波误差方差的上限取决于测量噪声的方差，即()2222222[1/1][/][1/1]x nx x na P k k P k k a P k k σ--+σ=≤σ--+σ+σ2[/]x P k k ≤σ这是因为（2）预测误差方差总是大于等于扰动噪声的方差，即2[/1]x nP k k -≥σ这是因为222[/1][1/1]x x n nP k k a P k k -=--+σ≥σ（3）卡尔曼增益满足，随着k 的增加趋于一个稳定值。
卡尔曼滤波器的五个公式
卡尔曼滤波器主要有两个公式，分别是状态预测公式和状态更新公式。
而状态预测公式又可以细分为系统状态预测公式和状态协方差预测公式。
因此，卡尔曼滤波器总共有五个公式，具体如下：
1. 系统状态预测公式（状态方程）：
x(k) = F * x(k-1) + B * u(k-1) + w(k-1)
其中，x(k)为当前时刻的状态向量，F为状态转移矩阵，x(k-1)为上一时刻的状态向量，B为控制输入矩阵，u(k-1)为控制输入向量，w(k-1)为过程噪声向量。
2. 状态协方差预测公式（协方差方程）：
P(k) = F * P(k-1) * F^T + Q(k-1)
其中，P(k)为当前时刻的状态协方差矩阵，Q(k-1)为过程噪声协方差矩阵。
3. 状态更新公式（测量方程）：
z(k) = H * x(k) + v(k)
其中，z(k)为当前时刻的测量向量，H为测量矩阵，v(k)为测量噪声向量。
4. 估计协方差更新公式：
S(k) = H * P(k) * H^T + R(k)
其中，S(k)为当前时刻的估计协方差矩阵，R(k)为测量噪声协方差矩阵。
5. 状态修正公式：
K(k) = P(k) * H^T * (H * P(k) * H^T + R(k))^-1
其中，K(k)为卡尔曼增益矩阵。
通过以上五个公式的迭代运算，可以实现卡尔曼滤波器的状态预测和状态更新，从而提高状态估计的准确性。

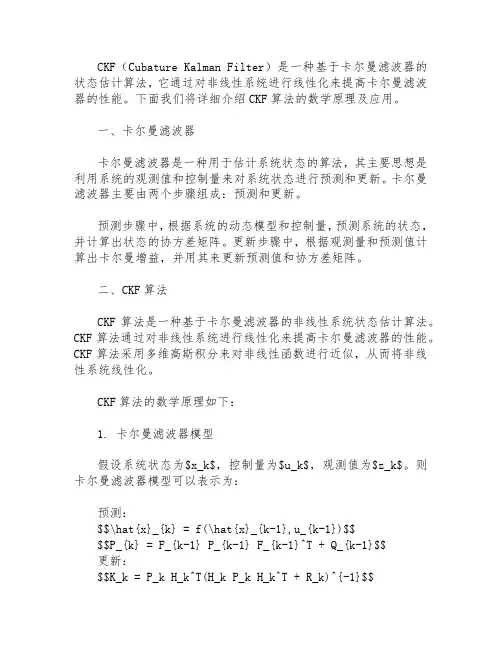

CKF（Cubature Kalman Filter）是一种基于卡尔曼滤波器的状态估计算法，它通过对非线性系统进行线性化来提高卡尔曼滤波器的性能。
下面我们将详细介绍CKF算法的数学原理及应用。
一、卡尔曼滤波器卡尔曼滤波器是一种用于估计系统状态的算法，其主要思想是利用系统的观测值和控制量来对系统状态进行预测和更新。
卡尔曼滤波器主要由两个步骤组成：预测和更新。
预测步骤中，根据系统的动态模型和控制量，预测系统的状态，并计算出状态的协方差矩阵。
更新步骤中，根据观测量和预测值计算出卡尔曼增益，并用其来更新预测值和协方差矩阵。
二、CKF算法CKF算法是一种基于卡尔曼滤波器的非线性系统状态估计算法。
CKF算法通过对非线性系统进行线性化来提高卡尔曼滤波器的性能。
CKF算法采用多维高斯积分来对非线性函数进行近似，从而将非线性系统线性化。
CKF算法的数学原理如下：1. 卡尔曼滤波器模型假设系统状态为$x_k$，控制量为$u_k$，观测值为$z_k$。
则卡尔曼滤波器模型可以表示为：预测：$$\hat{x}_{k} = f(\hat{x}_{k-1},u_{k-1})$$$$P_{k} = F_{k-1} P_{k-1} F_{k-1}^T + Q_{k-1}$$更新：$$K_k = P_k H_k^T(H_k P_k H_k^T + R_k)^{-1}$$$$\hat{x}_k = \hat{x}_k + K_k(z_k - H_k \hat{x}_k)$$ $$P_k = (I - K_k H_k)P_k(I - K_k H_k)^T + K_k R_k K_k^T$$其中$f$为系统的动态模型，$F_{k-1}$为状态转移矩阵，$Q_{k-1}$为过程噪声协方差矩阵，$H_k$为观测矩阵，$R_k$为观测噪声协方差矩阵，$K_k$为卡尔曼增益，$\hat{x}_k$为估计值，$P_k$为估计协方差矩阵。
2. CKF算法CKF算法中，首先需要对非线性函数进行线性化，将非线性函数转化为多维高斯分布函数。
