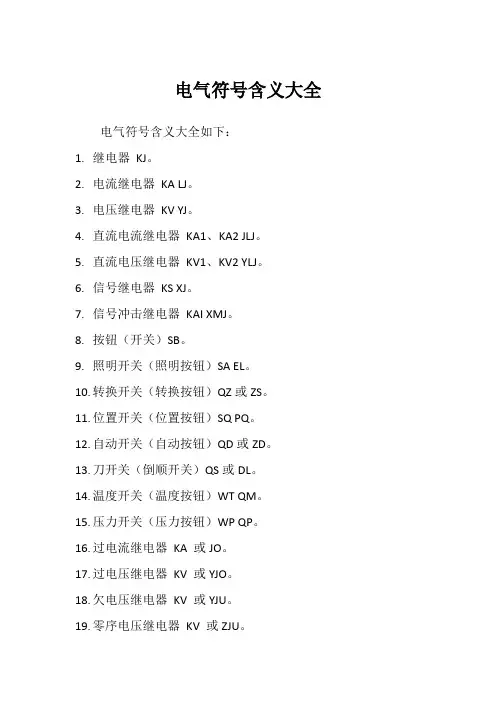

电气符号含义大全电气符号含义大全如下：1.继电器KJ。

2.电流继电器KA LJ。

3.电压继电器KV YJ。

4.直流电流继电器KA1、KA2 JLJ。

5.直流电压继电器KV1、KV2 YLJ。

6.信号继电器KS XJ。

7.信号冲击继电器KAI XMJ。

8.按钮（开关）SB。

9.照明开关（照明按钮）SA EL。

10.转换开关（转换按钮）QZ或ZS。

11.位置开关（位置按钮）SQ PQ。

12.自动开关（自动按钮）QD或ZD。

13.刀开关（倒顺开关）QS或DL。

14.温度开关（温度按钮）WT QM。

15.压力开关（压力按钮）WP QP。

16.过电流继电器KA 或JO。

17.过电压继电器KV 或YJO。

18.欠电压继电器KV 或YJU。

19.零序电压继电器KV 或ZJU。

20.零序电流继电器KA 或ZJ。

21.零序电流电压继电器KA 或ZJ。

22.速度继电器KV 或WSJ。

23.热继电器KR JR。

24.时间继电器KT或JS。

25.电动机保护继电器KD PMG。

26.电动机保护开关MS DPG。

27.电动机保护启动器QS DPM。

28.电动机保护热继电器KR DPR。

29.电动机保护时间继电器KT DPS。

30.电动机保护速度继电器KV DPS。

31.电动机保护电流互感器CT PT。

32.电动机保护电压互感器TV VT。

33.电动机保护断路器QF DPR。

34.电动机保护接触器KM DPM。

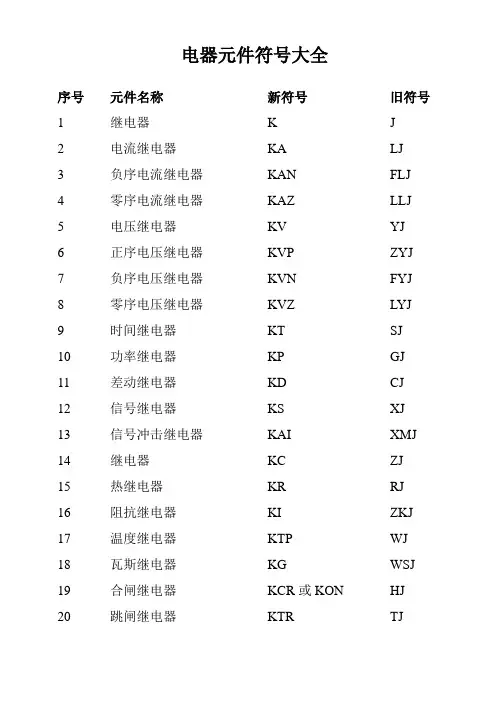

电器元件符号大全序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置A VR或AA VR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK控制开关选择开关SA按钮开关SB液体标高传感器SL压力传感器SP位置传感器SQ转速传感器SR温度传感器ST54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ序号元件名称新符号旧符号78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器 C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线序号元件名称新符号旧符号97 同期电压小母线（待并）WS或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO1THM,2THM,3THM 100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM 103 事故信号小母线WFA SYM104 零序电压小母线WVBz105 厂用低压小母线WVBUZ电气设备常用文字符号—符号名称符号名称A 电流M 主A 模拟M 中AC 交流M 中间线AAUT 自动MAN 手动ACC 加速N 中性线ADD 附加OFF 断开ADJ 可调ON 接通（闭合）AUX 辅助OUT 输出ASY 异步P 压力BBRK 制动P 保护PE 保护接地BK 黑PEN 保护接地与中性线共用BL 蓝PU 不接地保护BW 向后R 记录 C 控制R 右CW 顺时针R 反CCW 逆时针RD 红色 D 延时（延迟）RRST 复位 D 差动RES 备用 D 数字RUN 运转 D 降S 信号 DC 直流ST 启动DEC 减SSET 置位、定位 E 接地SAT 饱和EM 紧急STE 步进 F 快速STP 停止FB 反馈SYN 同步FW 正，向前T 温度GN 绿T 时间H 高TE 无噪音（防干扰）接地I N 输入V 真空 INC 增V 速度I ND 感应V 电压L 左WH 白L 限制YE 黄L 低LA 闭锁。

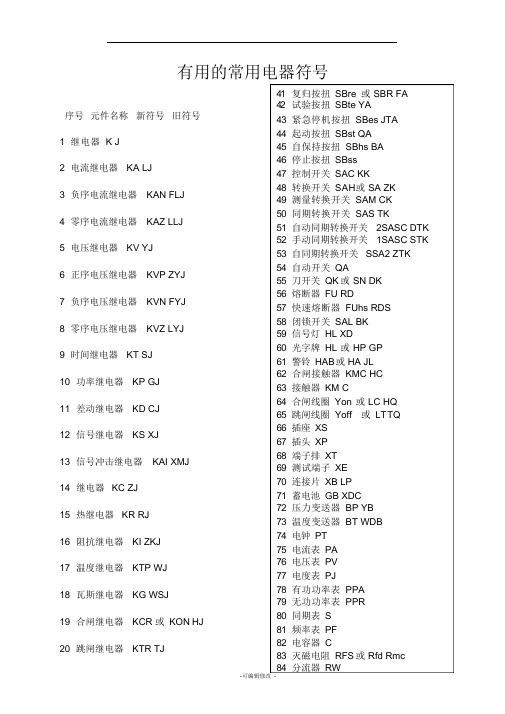

有用的常用电器符号41复归按扭SBre 或SBR FA42试验按扭SBte YA序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR 或KON HJ20 跳闸继电器KTR TJ 43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK 或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL 或HP GP61 警铃HAB 或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon 或LC HQ65 跳闸线圈Yoff 或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS 或Rfd Rmc21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC 或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA 或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR 或AAVR ZTL37 备用电源自动投入装置AATS 或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT 或LH89 电压互感器TV PT 或YH10KV 电压互感器TV SYH35KV 电压互感器TV UYH110KV 电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST 或WVB TQMa,TQMb98 同期电压小母线（运行）WOS` 或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR 跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关, 辅助开关ST电压表切换开关SV电流表切换开关SA整流器U变流器UC发热器件( 电加热) FH 照明灯( 发光器件) EL 空气调节器EV电加热器加热元件EE感应线圈, 电抗器L励磁线圈LF 消弧线圈LA 滤波电容器LL电阻器, 变阻器R电位器RP 热敏电阻RT 光敏电阻RL压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS频敏变阻器RF 限流电阻器RC光电池, 热电传感器 B压力变换器BP 温度变换器BT 速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTFWelcome To Download !!!欢迎您的下载，资料仅供参考！。

常用低压电器图形符号及文字符号Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM 滑触线 WT合闸小母线 WCL 控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF 排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT 速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

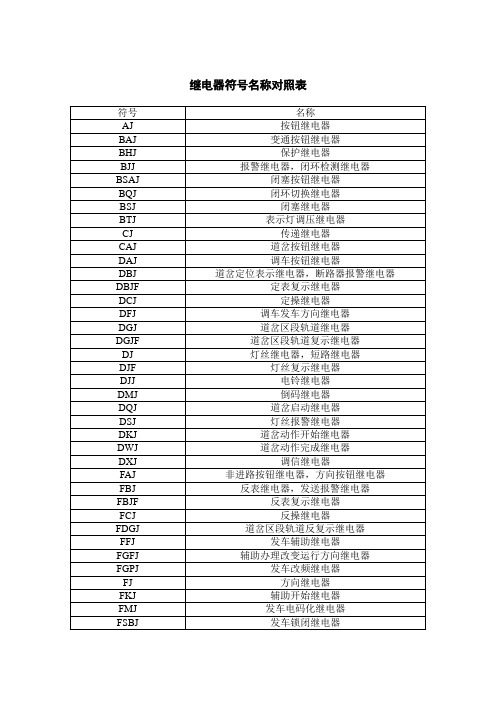

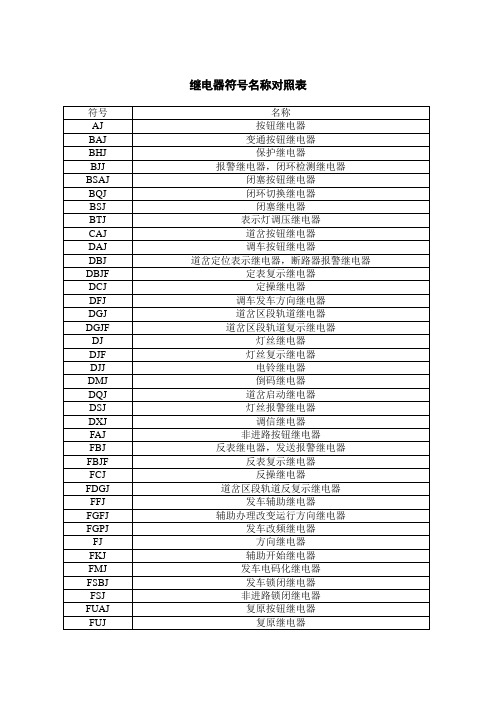

继电器符号名称对照表符号名称AJ 按钮继电器BAJ 变通按钮继电器BHJ 保护继电器BJJ 报警继电器，闭环检测继电器BSAJ 闭塞按钮继电器BQJ 闭环切换继电器BSJ 闭塞继电器BTJ 表示灯调压继电器CAJ 道岔按钮继电器DAJ 调车按钮继电器DBJ 道岔定位表示继电器，断路器报警继电器DBJF 定表复示继电器DCJ 定操继电器DFJ 调车发车方向继电器DGJ 道岔区段轨道继电器DGJF 道岔区段轨道复示继电器DJ 灯丝继电器DJF 灯丝复示继电器DJJ 电铃继电器DMJ 倒码继电器DQJ 道岔启动继电器DSJ 灯丝报警继电器DXJ 调信继电器FAJ 非进路按钮继电器FBJ 反表继电器，发送报警继电器FBJF 反表复示继电器FCJ 反操继电器FDGJ 道岔区段轨道反复示继电器FFJ 发车辅助继电器FGFJ 辅助办理改变运行方向继电器FGPJ 发车改频继电器FJ 方向继电器FKJ 辅助开始继电器FMJ 发车电码化继电器FSBJ 发车锁闭继电器FSJ 非进路锁闭继电器FUAJ 复原按钮继电器FUJ 复原继电器FXJ 非进路信号继电器，复线继电器FYJ 非进路延时继电器GDJ 轨道停电继电器GDJF 轨道停电复示继电器GFFJ 改变运行方向辅助继电器GFJ 改变运行方向继电器GJ 轨道继电器GJF 轨道复示继电器GJJ 股道检查继电器HDJ 回执到达继电器JBJ 检查报警继电器JCAJ 挤岔按钮继电器JCJ 挤岔继电器JFJ 接车辅助继电器JGJ 接近轨道继电器JMJ 接车电码化继电器JQJ 监督区间继电器JQJF 监督区间复示继电器JQJ2F 监督区间2复示继电器JSBJ 接车锁闭继电器JXJ 进路选择继电器JYJ 接近预告继电器KJ 开始继电器，控制继电器KTJ 开通继电器LAJ 列车按钮继电器LFJ 列车发车方向继电器LJ 进路继电器LJJ 列车接车方向继电器LKJ 列车开始继电器LKJF 列车开始复示继电器LQJ 离去继电器LQJF 离去复示继电器LUXJ 绿黄信号继电器LXJ 列车信号继电器LXJF 列车信号复示继电器QBJ 区间报警继电器QFJ 区间反方向继电器QGJ 区间轨道继电器QJ 取消继电器QJF 取消复示继电器QJJ 区段检查继电器QHJ 切换继电器QMJ 切码继电器QPJ 切换频率继电器QZBJ 区间总报警继电器QZJ 区间正方向继电器RJJ 人工解锁继电器SGAJ 事故按钮继电器SJ 锁闭继电器TAJ 通过按钮继电器TCJ 接通倒查表示继电器，通知出发继电器TGJ 接通光带继电器TJ 时间继电器TJJ 同意接车继电器TXJ 通过信号继电器WGJ 无岔区段轨道继电器XCJ 限时继电器XFJ 信号辅助继电器XJ 信号继电器XJJ 信号检查继电器XTJ 信号调压继电器XZJ 选择继电器YAJ 引导按钮继电器YBJ 移频总报警继电器YJJ 引导解锁继电器YPBJ 移频报警继电器YXJ 引导信号继电器YZSJ 引导总锁闭继电器YZSJF 引导总锁闭复示继电器ZBBJ 准备报警继电器ZBHJ 总保护继电器ZCJ 照查继电器ZDJ 总定位操纵继电器ZFAJ 总辅助按钮继电器ZFDJ 主副电源继电器ZFJ 总反位操纵继电器ZJ 终端继电器ZKJ 准备开通继电器ZQJ 总取消继电器ZPJ 转频继电器ZRJ 总人工解锁继电器ZTJ 直向开通继电器ZXJ 主信号继电器，正线路继电器，正线路继电器KZ/KF 控制正电源/负电源（直流24V，一般作为继电器的工作电源）JZ/JF 交流正电源/负电源（交流24V，一般作为控制台表示灯的电灯电源）GJZ、专用轨道电路的GJZ、GJF，信号点灯用的XJZ、XJF GJF/XJZ、XJF。

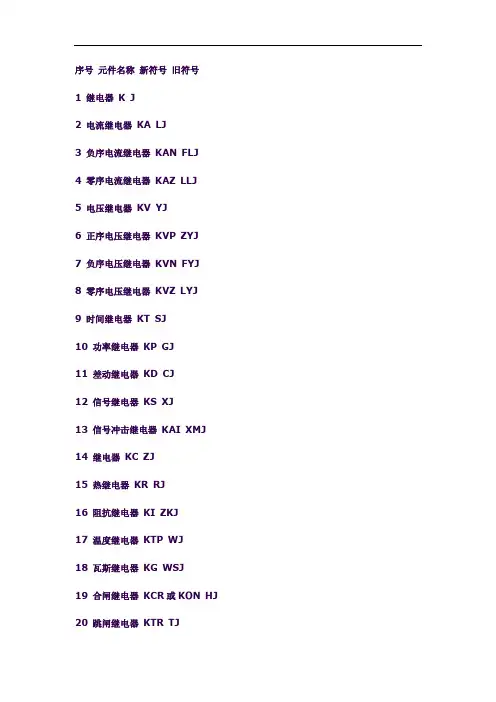

电气元件符号（看图必须了解）气元件符号-常用电气图形符号序号元件名称新符号旧符号1?继电器K J2?电流继电器KA LJ3?负序电流继电器KAN FLJ4?零序电流继电器KAZ LLJ5?电压继电器KV YJ6?正序电压继电器KVP ZYJ7?负序电压继电器KVN FYJ8?零序电压继电器KVZ LYJ9?时间继电器KT SJ10?功率继电器KP GJ11?差动继电器KD CJ12?信号继电器KS XJ13?信号冲击继电器KAI XMJ14?继电器这种符号表示接地，也就是那一端的电势是0一般电池的负极标为电势的0点，所以电子线路中电势为0表示直接与负极相连电路图纸上的R,S,T分别代表什么意思，是多少V电压三相五线的表示方法R（L1、A），S(L2、B) ，T(L3、B)，N 零线，E接地。

三相五线包括三相电的三个相线（A、B、C线）、中性线（N）称工作零线；以及地线（PE）也称作保护零线，在电气装置的接地系统中三相五线制称为TN-S系统，地线只在供电变压器侧和中性线接到一起并且做重复接地，之后在全系统内N线和PE线是分开的。

保护零线还必须在配电系统中间处和末端处做重复接地，重复接地电阻小于10欧姆。

注意：中性线（N线）不等于地线，在三相平衡的情况下中性线无电流，在三相不平衡的情况下，中性线有电流。

在单相供电系统中作为电路的回路，称为零线，这时零线电流等于相线（火线）电流。

而地线是保护线路。

中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。

进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。

三相五线制标准导线颜色为：A相黄色，B相绿色，C相红色，N线浅蓝色，PE线黄绿双色。

电路图中符号T代表什么电子元件？分在什么电路图中，在电动机中，代表他励，在桥架中，代表梯型，TM为变压器，其它电器、设备，代表通风，你可参考：电气资料健康网，电气图例符号，和文字符号。

电气元件符号大全序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸继电器 KCP HWJ22 跳闸继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压继电器 KVM YZJ26 事故信号继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,Y A电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

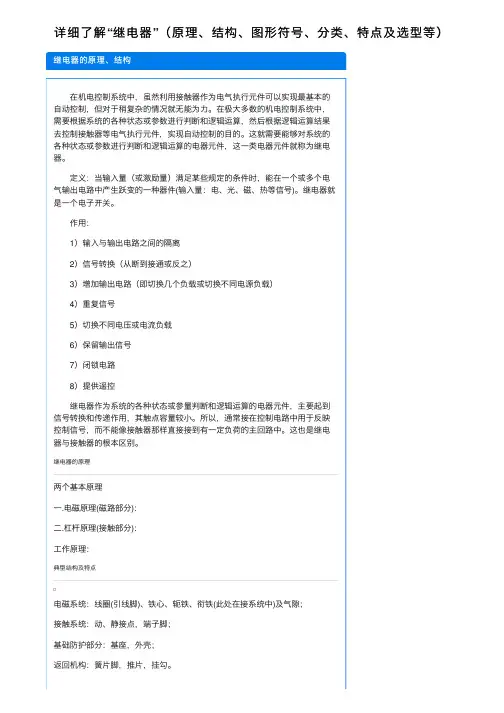

详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。

在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。

这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。

定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。

继电器就是⼀个电⼦开关。

作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。

所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。

继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。

各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。

但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。

标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。

制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。

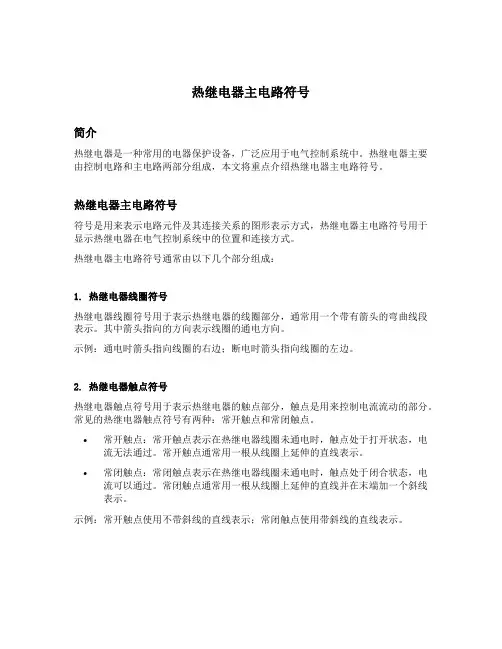

热继电器主电路符号简介热继电器是一种常用的电器保护设备，广泛应用于电气控制系统中。

热继电器主要由控制电路和主电路两部分组成，本文将重点介绍热继电器主电路符号。

热继电器主电路符号符号是用来表示电路元件及其连接关系的图形表示方式，热继电器主电路符号用于显示热继电器在电气控制系统中的位置和连接方式。

热继电器主电路符号通常由以下几个部分组成：1. 热继电器线圈符号热继电器线圈符号用于表示热继电器的线圈部分，通常用一个带有箭头的弯曲线段表示。

其中箭头指向的方向表示线圈的通电方向。

示例：通电时箭头指向线圈的右边；断电时箭头指向线圈的左边。

2. 热继电器触点符号热继电器触点符号用于表示热继电器的触点部分，触点是用来控制电流流动的部分。

常见的热继电器触点符号有两种：常开触点和常闭触点。

•常开触点：常开触点表示在热继电器线圈未通电时，触点处于打开状态，电流无法通过。

常开触点通常用一根从线圈上延伸的直线表示。

•常闭触点：常闭触点表示在热继电器线圈未通电时，触点处于闭合状态，电流可以通过。

常闭触点通常用一根从线圈上延伸的直线并在末端加一个斜线表示。

示例：常开触点使用不带斜线的直线表示；常闭触点使用带斜线的直线表示。

3. 热继电器主电路符号连接方式热继电器主电路符号的连接方式主要用于表示热继电器与其他元件之间的连接关系。

常见的热继电器连接方式有以下几种：•直接控制：热继电器直接控制其他元件，例如，热继电器控制电动机启停。

•并联控制：多个热继电器并联控制一个或多个元件，例如，多个热继电器并联控制多台电动机。

•串联控制：多个热继电器串联控制一个或多个元件，例如，多个热继电器串联控制电源的接通和断开。

•级联控制：多个热继电器级联控制一个或多个元件，其中一个热继电器的触点作为下一个热继电器的控制信号，例如，多级热继电器温度保护控制。

示例符号下面是几个常见的热继电器主电路符号示例：在上述示例中，可以看到热继电器线圈、常开触点和常闭触点的图形表示。
