张家口煤矿机械制造技工学校教案第课编号：QD-0507-02王颖博09年 03 月01 日年月日年月日板板书设计一、车刀切削部分的几何角度六个基本角度 :γο、αο、αο’、κr、κr’、λѕ两个派生角度: βο、εr1、前角(γο) 在正交平面内，前刀面与基面间的夹角。
2、主后角(αο) 在正交平面后刀面与切削平面间的夹角。
3、副后角(αο’) 在副正交平面内,副后刀面与切削平面间的夹角。
4、γο、αο的正负值规定在主正交平面中，前刀面与切削平面间夹角<900，前角为正；>900前角，为负；=900，前角为零。
后刀面与基面夹角<900，αο为正；>900，αο为负；=900，αο为零。
5、主偏角(κr) 主切削刃在基面上的投影与进给方向间的夹角。
6、副偏角(κr’) 副切削刃在基面上的投影与背离进给方向间的夹角。
7、刃倾角(λѕ) 在切削平面内,主切削刃与基面间的夹角。
8、刃倾角(λѕ)的正负值规定p+λѕ切屑排向待加工表面,切屑不易擦毛已加工表面。
工件表面粗糙度小,刀尖强度差。
-λѕ切屑排向已加工表面，易擦毛已加工表面,刀尖强度好。
λѕ=00 切屑沿垂直于主切削刃方向排出。
尤其断续切削时,+λѕ刀尖易损；-λѕ刀尖强度好9、楔角(βο) 在主截面内,前刀面与后刀面间的夹角。
影响刀头强度。
βο=900－(γο+αο)10、刀尖角(εγ) 主切削刃和副切削刃在基面上投影间的夹角。
εγ=1800－(κr、+κr’)二、车刀主要角度的初步选择1、前角(γο)工件材料γο数值与加工性质有关刀具材料软→选较大γο硬→选较小γο工件材料塑性材料→选较大γο脆性材料→选较小γο粗加工,尤其是车有硬皮的铸、锻件→选较小γο加工性质精加工,为减小Rα→选较大γο刀具材料强度、韧性较差(如硬质合金)→选较小γο刀具材料刀具材料强度、韧性较好(如高速钢)→选较大γογο=-50～250，车削45钢用高速钢车刀γο=200～250用硬质合金车刀粗加工γο=100～50，精加工γο=130～180。

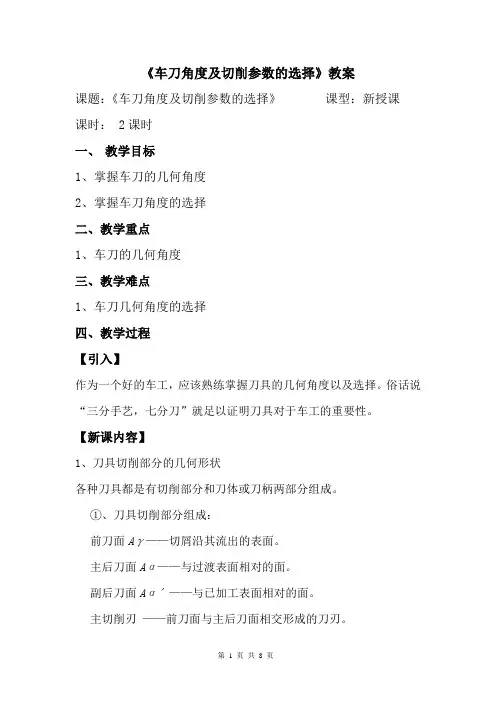

《车刀角度及切削参数的选择》教案课题：《车刀角度及切削参数的选择》课型：新授课课时： 2课时一、教学目标1、掌握车刀的几何角度2、掌握车刀角度的选择二、教学重点1、车刀的几何角度三、教学难点1、车刀几何角度的选择四、教学过程【引入】作为一个好的车工，应该熟练掌握刀具的几何角度以及选择。
俗话说“三分手艺，七分刀”就足以证明刀具对于车工的重要性。
【新课内容】1、刀具切削部分的几何形状各种刀具都是有切削部分和刀体或刀柄两部分组成。
①、刀具切削部分组成：前刀面Aγ——切屑沿其流出的表面。
主后刀面Aα——与过渡表面相对的面。
副后刀面Aαˊ——与已加工表面相对的面。
主切削刃——前刀面与主后刀面相交形成的刀刃。
副切削刃——前刀面与副后刀面相交形成的刀刃。
正交平面参考系时各参考面：基面pr——过切削刃选定点平行或垂直刀具安装面（或轴线）的平面。
切削平面ps——过切削刃选定点与切削刃相切并垂直于基面的平面。
正交平面pº——过切削刃选定点同时垂直于切削平面和基面的平面。
车刀各标注角度：前角γº——在主切削刃选定点的正交平面pº内，前刀面与基面之间的夹角。
后角αº——在正交平面pº内，主后刀面与切削平面之间的夹角。
主偏角κr——主切削刃在基面上的投影与进给方向的夹角。
刃倾角λs——在切削平面ps内，主切削刃与基面pr的夹角。
以及还有：副前角γºˊ、副后角αºˊ、副偏角κrˊ、副倾角λsˊ刀具几何参数的合理选择：是指在保证加工质量的前提下，选择能提高切削效率，降低生产成本，获得最高刀具耐用度的刀具几何参数。
刀具几何参数内容：刀具几何角度（如前角、后角、主偏角等）、刀面形式（如平面前刀面、倒棱前刀面等）切削刃形状（直线形、圆弧形）选择刀具考虑的因素：工件材料、刀具材料、切削用量、工艺系统刚性等工艺条件以及机床功率等。
1．前角和前刀面形状的选择（1）前角的选择：在选择刀具前角时首先应保证刀刃锋利，同时也要兼顾刀刃的强度与耐用度。
