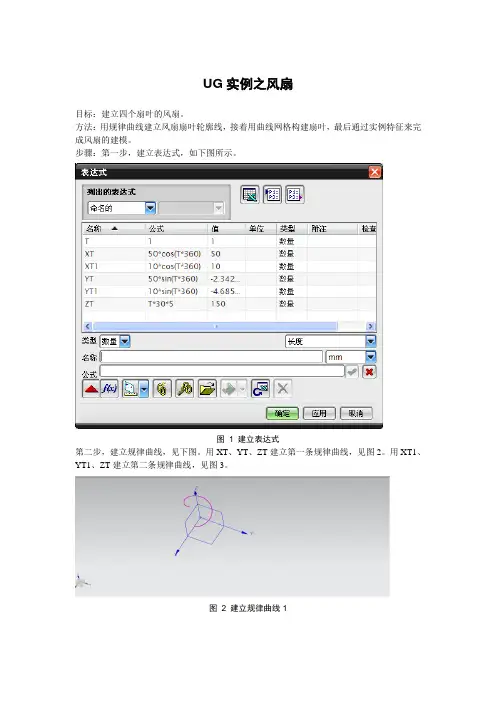

UG实例之风扇
目标：建立四个扇叶的风扇。
方法：用规律曲线建立风扇扇叶轮廓线，接着用曲线网格构建扇叶，最后通过实例特征来完成风扇的建模。
步骤：第一步，建立表达式，如下图所示。
图 1 建立表达式
第二步，建立规律曲线，见下图。
用XT、YT、ZT建立第一条规律曲线，见图2。
用XT1、YT1、ZT建立第二条规律曲线，见图3。
图 2 建立规律曲线1
图 3 建立规律曲线2
图 4 建立的两条规律曲线
第三步，建立底面直径为20mm，高为30mm的圆柱。
同时，对建立的两条规律曲线进行分割处理，等分为5段，只留最低下的异端，见下图。
图 5 建立扇叶轮廓线
第四步，用两条直线将两条曲线的端点相连，见图6。
接着，运用曲线网格工具建立风扇叶片，并进行加厚及倒圆处理，见图7。
图 6 用直线将两条规律曲线相连。
图7 用曲线网格建立扇叶
第五步，运用实例特征命令建立其余3个扇叶。
最终的效果如下图所示。
图8 最终的风扇效果。

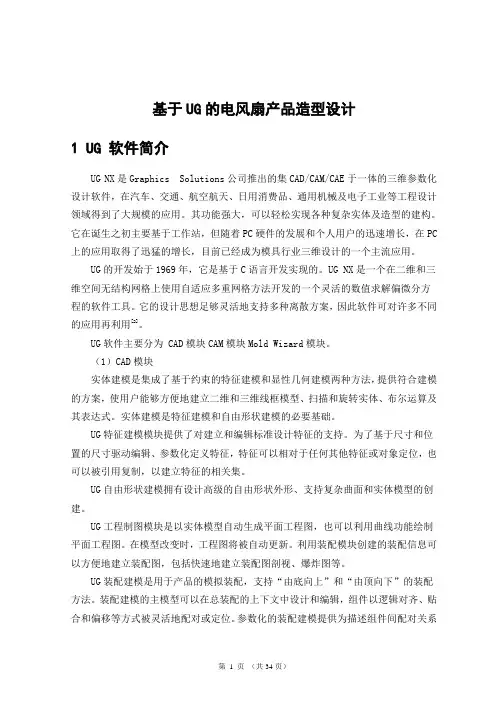

基于UG的电风扇产品造型设计1 UG 软件简介UG NX是Graphics Solutions公司推出的集CAD/CAM/CAE于一体的三维参数化设计软件，在汽车、交通、航空航天、日用消费品、通用机械及电子工业等工程设计领域得到了大规模的应用。
其功能强大，可以轻松实现各种复杂实体及造型的建构。
它在诞生之初主要基于工作站，但随着PC硬件的发展和个人用户的迅速增长，在PC 上的应用取得了迅猛的增长，目前已经成为模具行业三维设计的一个主流应用。
UG的开发始于1969年，它是基于C语言开发实现的。
UG NX是一个在二维和三维空间无结构网格上使用自适应多重网格方法开发的一个灵活的数值求解偏微分方程的软件工具。
它的设计思想足够灵活地支持多种离散方案，因此软件可对许多不同的应用再利用[2]。
UG软件主要分为 CAD模块CAM模块Mold Wizard模块。
（1）CAD模块实体建模是集成了基于约束的特征建模和显性几何建模两种方法，提供符合建模的方案，使用户能够方便地建立二维和三维线框模型、扫描和旋转实体、布尔运算及其表达式。
实体建模是特征建模和自由形状建模的必要基础。
UG特征建模模块提供了对建立和编辑标准设计特征的支持。
为了基于尺寸和位置的尺寸驱动编辑、参数化定义特征，特征可以相对于任何其他特征或对象定位，也可以被引用复制，以建立特征的相关集。
UG自由形状建模拥有设计高级的自由形状外形、支持复杂曲面和实体模型的创建。
UG工程制图模块是以实体模型自动生成平面工程图，也可以利用曲线功能绘制平面工程图。
在模型改变时，工程图将被自动更新。
利用装配模块创建的装配信息可以方便地建立装配图，包括快速地建立装配图剖视、爆炸图等。
UG装配建模是用于产品的模拟装配，支持“由底向上”和“由顶向下”的装配方法。
装配建模的主模型可以在总装配的上下文中设计和编辑，组件以逻辑对齐、贴合和偏移等方式被灵活地配对或定位。
参数化的装配建模提供为描述组件间配对关系和为规定共同创建的紧固件组和共享，使产品开发并行工作。
摘要面对激烈的市场竞争，制造业必须加速产品开发进程，缩短设计开发周期.计算机技术和计算机图形学的不断发展，为人们提供了强有力的工具,三维CAD/CAM/CAE集成化软件被广泛应用于制造业。
与传统的装配设计相比，虚拟装配技术能满足并行工程的要求，实现产品可装配的设计，及时发现产品设计中的问题,提高装配质量和装配效果.研究是在UG软件设计平台上完成风扇的三维造型设计。
UG软件具有很强大的实体造型、曲面造型、虚拟产品装配仿真、工程图生成等功能。
论文论述了风扇虚拟设计中的关键环节,即零部件建模、虚拟装配、动态仿真设计等。
并对产品设计中的虚拟设计方法与传统设计方法的差异、优越性进行了比对。
通过可视化显示装配、干涉分析然后以求达到准确运动仿真,使生产真正在高效、高质量、低成本的环境下完成。
关键词：三维造型设计；虚拟装配；运动仿真IIIAbstractFacing with the competitive market，manufacturers need to accelerate product development process, shorten the product design and development cycle. The continuous development of computer technology and computer graphics provides powerful tools for people，three-dimensional CAD/CAM/CAE integration software is widely used in manufacturing. Compared with the traditional assembly design, virtual assembly technology to meet the requirements of concurrent engineering, the design of their products can be equipped with timely detection of problems in product design, improve the assembly quality and assembly efficiency.This thesis based on UG product design platform for the fan completed the three-dimensional design。
