GPD3压力传感器使用说明书煤炭科学研究总院沈阳研究院2010年5月第1版GPD3压力传感器使用说明书1、概述1.1产品特点本传感器采用精密压力敏感元件，可实现自动温度补偿，可以避免因温度变化引起的测量误差。
为尽量避免由外围元器件漂移引起的误差，所以采用很少的外围处理电路。
传感器结构简单，功能强大。
可以测量正压、负压、及压差。
1.2用途及适用范围1.2.1用于测量煤矿井下通风巷道压力。
1.2.2瓦斯抽放管道等有甲烷和煤尘爆炸危险环境的压力。
1.3型号含义1.4使用环境条件工作环境应避免淋水。
1.5工作条件1.5.1环境温度：0～40℃1.5.2相对湿度：≤98%(25℃时) 1.5.3大气压力：80～110 kPa2、安全特征2.1本传感器为矿用本质安全型。
2.2防爆标志为：Exib Ⅰ。
2、结构及工作原理图1：GY3压力传感器外型示意图G P D 3主参数：测量范围0~3.0kPa 主参数：测量范围 产品特征代号：压力差式 产品类别代号：传感器3、技术特征3.1测量范围：0～3.00kPa3.2供电电源：12～21VDC3.3电流：≤70mA3.4供电距离：1500m(电缆截面为0.43m㎡)3.5输出频率信号：200～1000Hz (负载≤600Ω)4、尺寸及重量4.1仪器外型尺寸(mm)：210×130×554.2重量(kg)：25、安装、调试5.1、本传感器可挂在煤矿井下需要检测压力的地方，使用时垂直悬挂。
5.2、传感器连接电缆，电缆选用四芯型矿用阻燃电缆，传感器三根引出线接法为：5.3、测量负压时，接右侧，测量取压管可选用PU管或橡胶管；当有一个取压嘴时，既可以测量正压，也可以测量负压。
注意：（1）安装取压管时，不得使传感器取压嘴的压力，超过传感器测量最大值的3倍。
（2）当有两个取压嘴时，不得用负压嘴测量正压。
5.4、电缆取压管连接无误后，给传感器送电，10秒后传感器进入稳定测量，显示所测压力的数值。

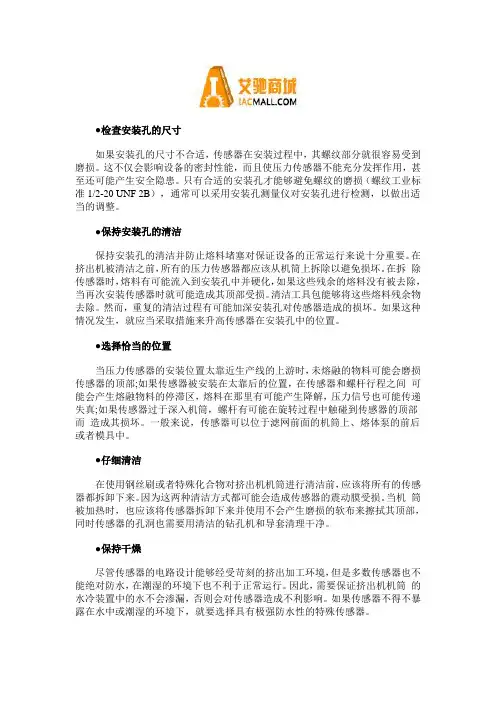

●检查安装孔的尺寸如果安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很容易受到磨损。
这不仅会影响设备的密封性能，而且使压力传感器不能充分发挥作用，甚至还可能产生安全隐患。
只有合适的安装孔才能够避免螺纹的磨损（螺纹工业标准1/2-20 UNF 2B），通常可以采用安装孔测量仪对安装孔进行检测，以做出适当的调整。
●保持安装孔的清洁保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说十分重要。
在挤出机被清洁之前，所有的压力传感器都应该从机筒上拆除以避免损坏。
在拆除传感器时，熔料有可能流入到安装孔中并硬化，如果这些残余的熔料没有被去除，当再次安装传感器时就可能造成其顶部受损。
清洁工具包能够将这些熔料残余物去除。
然而，重复的清洁过程有可能加深安装孔对传感器造成的损坏。
如果这种情况发生，就应当采取措施来升高传感器在安装孔中的位置。
●选择恰当的位置当压力传感器的安装位置太靠近生产线的上游时，未熔融的物料可能会磨损传感器的顶部;如果传感器被安装在太靠后的位置，在传感器和螺杆行程之间可能会产生熔融物料的停滞区，熔料在那里有可能产生降解，压力信号也可能传递失真;如果传感器过于深入机筒，螺杆有可能在旋转过程中触碰到传感器的顶部而造成其损坏。
一般来说，传感器可以位于滤网前面的机筒上、熔体泵的前后或者模具中。
●仔细清洁在使用钢丝刷或者特殊化合物对挤出机机筒进行清洁前，应该将所有的传感器都拆卸下来。
因为这两种清洁方式都可能会造成传感器的震动膜受损。
当机筒被加热时，也应该将传感器拆卸下来并使用不会产生磨损的软布来擦拭其顶部，同时传感器的孔洞也需要用清洁的钻孔机和导套清理干净。
●保持干燥尽管传感器的电路设计能够经受苛刻的挤出加工环境，但是多数传感器也不能绝对防水，在潮湿的环境下也不利于正常运行。
因此，需要保证挤出机机筒的水冷装置中的水不会渗漏，否则会对传感器造成不利影响。
如果传感器不得不暴露在水中或潮湿的环境下，就要选择具有极强防水性的特殊传感器。
压力传感器安装调试说明书一、前言为了确保压力传感器的安装信号稳定，准确监测压力状态并进行数据采集与处理，特编写此安装调试说明书。
本说明书旨在提供正确的操作步骤，以保证压力传感器系统的正常运行和有效性。
二、安装前准备1. 确认压力传感器型号和规格，验证其与所需安装应用的匹配程度。
2. 检查压力传感器的外观，确保无明显损坏和质量问题。
3. 根据安装环境和指示要求，选择适当的安装位置。
确保其与被测压力贴合并紧密连接。
4. 確保安裝位置周围区域整潔無障礙，便于施工人员進行操作。
三、安装步骤1. 按照被测压力管道的特性和要求，选择合适的接头和密封材料。
2. 清洁安装位置，确保无异物和杂质。
如需要，可使用酒精或清洁剂，但请注意不要使用腐蚀性物质。
3. 将压力传感器与被测压力管道连接。
在连接前，确保接头、密封件和传感器本体的清洁度。
4. 完成连接后，用扳手适当拧紧接头，确保密封性能。
四、传感器校验1. 安装完成后，先检查压力传感器与被测压力管道的连接是否牢固。
2. 通过液压或气压系统，逐步增加压力，观察传感器的响应情况。
确保传感器能准确读取压力变化并输出正确的信号。
3. 监测传感器与数据采集系统的连接是否正常。
可通过检验仪器或相应软件进行测试。
五、注意事项1. 安装过程中应确保施工人员操作安全，防止发生人员伤害和设备损坏。
2. 请避免过度拧紧接头，以免损坏传感器或被测压力管道。
3. 定期检查压力传感器，确保其连接可靠，并补充适量的润滑剂以保持正常工作。
4. 避免传感器长时间暴露于易燃、腐蚀性气体或液体环境中，以免影响传感器的性能和寿命。
5. 在使用过程中，如发现任何异常情况或故障，请立即停止使用，并联系售后服务部门进行维修或更换。
六、总结本安装调试说明书详细介绍了压力传感器的安装步骤和注意事项。
在安装过程中，请严格按照本说明书的要求进行操作，以确保安全和可靠性。
如有任何疑问或问题，请联系我们的技术支持部门。
我们将全力为您解决问题，保证压力传感器系统的正常运行。
