发电机定冷水系统

关于发电机定冷水处理方法的标准发电机是现代工业生产中不可或缺的电力设备之一。

在发电机运行过程中，不可避免地产生热量，需要通过冷却系统来稳定温度并保持正常工作状态。

冷却系统中的冷水处理方法是确保发电机正常运行的关键之一。

本文将介绍关于发电机定冷水处理方法的标准。

1、冷却系统的选择发电机冷却系统通常有两种：开式系统和封闭系统。

开式系统在运行过程中会持续从外界获取新鲜水源，并将旧水排出，确保系统内的水始终保持清洁。

封闭系统则是通过循环使用一定量的水，通过冷却器冷却后再回流到发电机中。

选择适合的冷却系统需要考虑到工作环境和条件。

2、冷却水质量的要求冷却水的质量对发电机的长期运行起着重要作用。

冷却水应具备以下特性：低离子含量、低总溶解固体含量、低氧含量、低悬浮物含量、低微生物含量等。

此外，冷却水还要满足适当的酸碱度范围，一般要求在中性或略酸性。

3、冷却水处理方法为了维持冷却系统的正常运行，需要对冷却水进行定期处理。

常见的冷却水处理方法包括：a) 过滤器：通过使用合适的过滤器，可以有效地去除冷却水中的悬浮物和杂质。

这些杂质会堵塞冷却器，影响冷却效果。

b) 软化剂：如果冷却水中存在较高的硬度水质，可以添加适量的软化剂，以减少水垢的生成。

c) 防腐剂：冷却系统中的金属设备容易受到腐蚀的影响，特别是在高温环境下。

添加适量的防腐剂可以有效地降低腐蚀的风险。

d) 微生物控制剂：冷却水中常常存在微生物，如细菌和藻类等。

这些微生物会产生胶质物质，使冷却水变得浑浊，并且会导致冷却器堵塞。

合理使用微生物控制剂可以有效地防止这种问题的发生。

4、定期检查和维护为了确保冷却系统的有效运行，需要定期检查和维护冷却水的质量。

这可以包括检查冷却水的化学成分、PH值、微生物含量等。

同时，定期清洗冷却器和冷却系统内的管道，以保证冷却效果。

总之，发电机定冷水处理方法的标准对于发电机的正常运行至关重要。

选择适合的冷却系统、保持冷却水质量、进行定期处理和维护都是确保发电机长期稳定运行的关键。

介质
比热
密度
所需流量
冷却效果
空气
1.0
1.0
1.0
1.0
氢气(压力0.45MPa)
14.35
0.35
1.0
5.0
油
2.09
0.848
0.012
21.0
水
4.16
1.000
0.012
50.0
1. 定子线圈冷却水控制系统结构组成
定子线圈冷却水控制系统主要设备
⑴ 定子线圈冷却水供水控制站： 内含2台交流水泵、2 台水冷却器、1台水过滤器、水箱、离子交换器、水温 调节阀、水压调节阀、定子线圈冷却水仪表信号箱等。
YASφ20×3管路（回水管仅开φ4.8孔）的作用是防止运行时管路因内部 水流因素可能导致的管路振动；并且还有平衡进水管和出水管内压力的 作用（在突然停泵引起发电机断水情况下），故又将该条管路称之为平 衡管。
2. 定子线圈冷却水控制系统主要运行 技术参数：
额定流量
96m3/h
定子线圈冷却水进水压力（计算值） 0.22MPa
定子线圈冷却水加热器
定子线圈冷却水加热器常规布置在中间 层。
1. 定子线圈冷却水控制系统结构组成
定子线圈冷却水流量信号装置
定子线圈冷却水流量信号装置配合节 流孔板一起使用，一般布置在中间层。
1. 定子线圈冷却水控制系统结构组成
扩容管
扩容管段和YGVφ45×3.5管路是防虹吸管。如果定子冷却水泵在运行中 突然停泵（如断电），YGVφ45×3.5管路（接至水箱顶部）可导入空气， 从而阻止主回水管内形成高真空后产生虹吸效应将定子线圈内部的水吸 空。
定子冷却水进口流量＜92.8t/h 4 定子冷却水泵备用投入时，运行泵正常且发电机

氢气和空气、水、油之间的冷却性能表
介质 空气 氢气 比热容 1.0 14.35 密度 1.0 0.35 所需流量 1.0 1.0 冷却效果 1.0 5.0
油
水
2.09
4.16
0.848
1.0
0.012
0.012
21
50
二、系统流程及设备
本装置包括水箱、两台水泵、两台冷却器、气动温度、压力调节 装置（包括电/气定位器、阀位变送器、空气过滤减压阀、手轮机构 等）、主过滤器、补水过滤器及其之间的相互连接管路、阀门及其部 分就地压力表、测温元件。装置上还设置有仪表箱，装有电导率发送 器和与内外电气接口相连的端子。
•
•
•
四、系统运行与维护


DCS画面监视内容：
发电机定冷水系统画面 定冷水泵运行状态、泵电机电流、压力/温度调节阀状态和开度、定冷水电导率、定冷 水进水压力和温度及流量、定冷水回水温度、定冷水箱液位等，是否有参数越限或报 警信号。 发电机本体温度监视画面 发电机定子线圈层间温度（42个测点）、发电机定子线圈出水温度（42个测点）。
六、异常工况及处理
定冷水压力降低： 现象： 1） 定冷水压力下降。2）定冷水流量下降。3）定子进水压力低并报警。 4） 定冷水回水温度及定子线圈温度升高。 原因： 1） 运行定冷水泵故障。2）定冷水箱水位过低。3）定冷水滤网堵。4）定冷水压力调节阀故障。 5） 表计失灵。6）定冷水系统泄漏。7）定冷水溢流阀故障。 8） 运行定冷水泵跳闸，备用定冷水泵联动不成功或联动后跳闸。 处理： 1） 发现定冷水压力降低，立即检查原因并采取措施果断进行处理，设法恢复正常运行，必要时依据发 电机风温及线圈温度及时减负荷。 2） 检查系统有无泄漏、阀门有无误关、滤网有无堵塞、定冷泵运行是否正常，并设法处理。 3） 若定冷水箱水位低引起则将水位补至正常。 4）若定冷水压力调节阀故障，应手动调节，并维持定子线圈的进水压力在196kPa且流量不低于92m3/h。 5） 若经上述处理无效，定子进水集管压力低至0.089MPa或定子线圈进水流量63t/h，延时30s，保护动 作跳机，否则应手动停机。

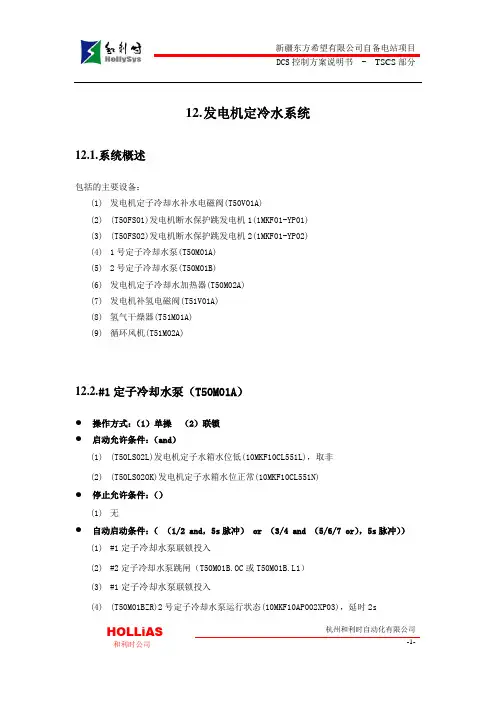

12.发电机定冷水系统12.1.系统概述包括的主要设备：(1)发电机定子冷却水补水电磁阀(T50V01A)(2)(T50FS01)发电机断水保护跳发电机1(1MKF01-YP01)(3)(T50FS02)发电机断水保护跳发电机2(1MKF01-YP02)(4)1号定子冷却水泵(T50M01A)(5)2号定子冷却水泵(T50M01B)(6)发电机定子冷却水加热器(T50M02A)(7)发电机补氢电磁阀(T51V01A)(8)氢气干燥器(T51M01A)(9)循环风机(T51M02A)12.2.#1定子冷却水泵（T50M01A）●操作方式：（1）单操（2）联锁●启动允许条件：（and）(1)(T50LS02L)发电机定子水箱水位低(10MKF10CL551L)，取非(2)(T50LS02OK)发电机定子水箱水位正常(10MKF10CL551N)●停止允许条件：（）(1)无●自动启动条件：（（1/2 and，5s脉冲） or （3/4 and （5/6/7 or），5s脉冲））(1)#1定子冷却水泵联锁投入(2)#2定子冷却水泵跳闸（T50M01B.OC或T50M01B.L1）(3)#1定子冷却水泵联锁投入(4)(T50M01BZR)2号定子冷却水泵运行状态(10MKF10AP002XP03)，延时2sHOLLiAS杭州和利时自动化有限公司(5)(T50PS01L)发电机定子冷却水压力低(10MKF20CP201XP02)(6)(T50PS02L)发电机定子冷却水泵出口压力低(10MKF10CP201L)(7)(T50FT081)发电机定子冷却水流量(1MKF20CF001)<104.4T/H，延时3s（定值待定）●自动停止条件：（）(1)无●保护启动条件：（）(1)无●保护停止条件：（）(1)无12.3.#2定子冷却水泵(T50M01B)●操作方式：（1）单操（2）联锁●启动允许条件：（and）(1)(T50LS02L)发电机定子水箱水位低(10MKF10CL551L)，取非(2)(T50LS02OK)发电机定子水箱水位正常(10MKF10CL551N)●停止允许条件：（）(1)无●自动启动条件：（（1/2 and，5s脉冲） or （3/4 and （5/6/7 or），5s脉冲））(1)#2定子冷却水泵联锁投入(2)#1定子冷却水泵跳闸（T50M01A.OC或T50M01A.L1）(3)#2定子冷却水泵联锁投入(4)(T50M01AZR)1号定子冷却水泵运行状态(10MKF10AP001XP03)，延时2s(5)(T50PS01L)发电机定子冷却水压力低(10MKF20CP201XP02)(6)(T50PS02L)发电机定子冷却水泵出口压力低(10MKF10CP201L)(7)(T50FT081)发电机定子冷却水流量(1MKF20CF001)<104.4T/H，延时3s（定值待定）●自动停止条件：（）(1)无HOLLiAS杭州和利时自动化有限公司●保护启动条件：（）(1)无●保护停止条件：（）(1)无12.4.定子冷却水水箱补水电磁阀 (T50V01A)●操作方式：（1）单操（2）联锁●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（5s脉冲）(1)(T50PS01L)发电机定子冷却水压力低(10MKF20CP201XP02)●自动关闭条件：（）(1)(T50LS02H)发电机定子水箱水位高(10MKF10CL551H)●保护开启条件：（）(1)无●保护关闭条件：（）(1)无12.5.发电机断水保护：（（1/2/3，3取2），延时15s ）(1)(T50FS01LA)发电机定子冷却水流量过低1(1MKF20DP201)(2)(T50FS01LB)发电机定子冷却水流量过低2(1MKF20DP202)(3)(T50FS01LC)发电机定子冷却水流量过低3(1MKF20DP203)HOLLiAS杭州和利时自动化有限公司12.6.发电机定子冷却水加热器(T50M02A)●操作方式：（1）单操●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（）(1)无●自动关闭条件：（）(1)无●保护开启条件：（）(1)无●保护关闭条件：（）(1)无12.7.发电机定子冷却水加热器(T50M02A)●操作方式：（1）单操●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（）(1)(T50TE083)发电机定子冷却水进水温度(10MKF20CT351)<45℃●自动关闭条件：（）(1)(T50TE083)发电机定子冷却水进水温度(10MKF20CT351)>48℃●保护开启条件：（）(1)无●保护关闭条件：（）HOLLiAS杭州和利时自动化有限公司(1)无12.8.氢气干燥器(T51M01A)●操作方式：（1）单操●启动允许条件：（）(1)无●停止允许条件：（）(1)无●自动启动条件：（）(1)无●自动停止条件：（）(1)无●保护启动条件：（）(1)无●保护停止条件：（）(1)无12.9.发电机补氢电磁阀(T51V01A)●操作方式：（1）单操（2）联锁●开启允许条件：（）(1)无●关闭允许条件：（）(1)无●自动开启条件：（5s脉冲）(1)(T51PS03L)发电机氢气压力低(10MKG20CP201L)●自动关闭条件：（）(1)(T51PS03H)发电机氢气压力高(10MKG20CP201H)●保护开启条件：（）(1)无HOLLiAS杭州和利时自动化有限公司●保护关闭条件：（）(1)无12.10.循环风机(T51M02A)●操作方式：（1）单操●启动允许条件：（）(1)无●停止允许条件：（）(1)无●自动启动条件：（）(1)无●自动停止条件：（）(1)无●保护启动条件：（）(1)无●保护停止条件：（）(1)无HOLLiAS杭州和利时自动化有限公司。
