钢板挠度计算公式

1

压型钢板混凝土楼承组合板计算书

工程资料：

该工程楼层平台采用压型钢板组合楼板，计算跨度ml4=，剖面

构造如图1所示。压型钢板的型号为YX76-305-915，钢号Q345，板厚

度mmt5.1=，每米宽度的截面面积mmmAS/20492=（重量0.152/mkN），

截面惯性矩mmmIS/1045.20044×=。顺肋两跨连续板，压型钢板上浇

筑mm89厚C35混凝土。

图1组合楼板剖面2

1施工阶段压型钢板混凝土组合板计算

1.1荷载计算

取mb0.1=作为计算单元（1）施工荷载

施工荷载标准值mkNpk/0.10.10.1=×=

施工荷载设计值mkNp/4.10.14.1=×=

（2）混凝土和压型钢板自重混凝土取平均厚度为mm127混凝土和压型钢板自重标准值

mkNmmkNmkNmk/325.30.1)/15.0/25127.0(g23

=×+×=

混凝土和压型钢板自重设计值

mkNmkNg/0.4/325.32.1=×=

（3）施工阶段总荷载

mkNmkNmkNgpqkkk

/325.4/325.3/0.1=+=+=

1.2内力计算

跨中最大正弯矩为

mkNmkNlgpM

⋅=⋅×+×=+=+

05.60.4)0.44.1(07.0)(07.022max

支座处最大负弯矩为

mkNmkNlgpM

⋅=⋅×+×=+=−

8.100.4)0.44.1(125.0)(125.022max故mkNMM⋅==−8.10maxmax支座处最大剪力

kNkNlgpV

5.130.4)0.44.1(625.0)(625.0max=×+×=+=

1.3压型钢板承载力计算

压型钢板受压翼缘的计算宽度etb3

mmmmmmtbet105755.15050≤=×=×=，按有效截面计算几何特征。

经计算得：mcmWe/6.533=。

1m宽压型钢板的承载力设计设计值为：

mmkNmmkNmmmmmNWfMeu/8.10/988.10/106.53/205332

⋅≥⋅=××=⋅=

故在施工阶段压型钢板承载力满足要求。

谢谢您的观赏

谢谢您的观赏 压型钢板组合楼板

1.定义

组合楼板由压型钢板、混凝土板通过抗剪连接措施共同作用形成。

2．组合楼板的优点

1) 压型钢板可作为浇灌混凝土的模板，节省了大量木模板及支撑；

2) 压型钢板非常轻便，堆放、运输及安装都非常方便；

3) 使用阶段，压型钢板可代替受拉钢筋，减少钢筋的制作与安装工作。

4) 刚度较大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；

5) 有利于各种管线的布置、装修方便；

6) 与木模板相比，施工时减小了火灾发生的可能性；

7) 压型钢板也可以起到支撑钢梁侧向稳定的作用。

3．组合楼板的发展

二十世纪30-50年代

早在三十年代，人们就认识到压型钢板与混凝土楼板组合结构具有省时、节力、经济效益好的优点，到50年代，第一代压型钢板在市场上出现。

二十世纪60年代－70年代

六十年代前后，欧美、日本等国多层和高层建筑的大量兴起，开始使用压型钢板作为楼板的永久性模板和施工平台，随后人们很自然的想到在压型钢板表面做些凹凸不平的齿槽，使它和混凝土粘结成一个整体共同受力，此时压型钢板可以代替或节省楼板的受力钢筋，其优越性很大。

二十世纪80年代－现在

组合板的试验和理论有了新进展，特别是在高层建筑中，广泛地采用了压型钢板组合楼板。日本、美国、欧洲一些国家相应的制定了相关规程。

我国对组合楼板的研究和应用是在20世纪80年代以后，与国外相比起步较晚，主要是由于当时我国钢材产量较低，薄卷材尤为紧缺，成型的压型钢板和连接件等配套技术未得到开发。近年来由于新技术的引进，组合楼板技术在我国已较为成熟。

4 常用的压型钢板的截面形式

给出了几种实际工程中采用的压型钢板，通过图片使学生对压型钢板有感性的认识，图中所示设置凹槽的压型钢板，设置凹槽后可明显提高钢板和混凝土板的组合作用。 谢谢您的观赏

谢谢您的观赏

2.1.1 常用压型钢板截面形式

。

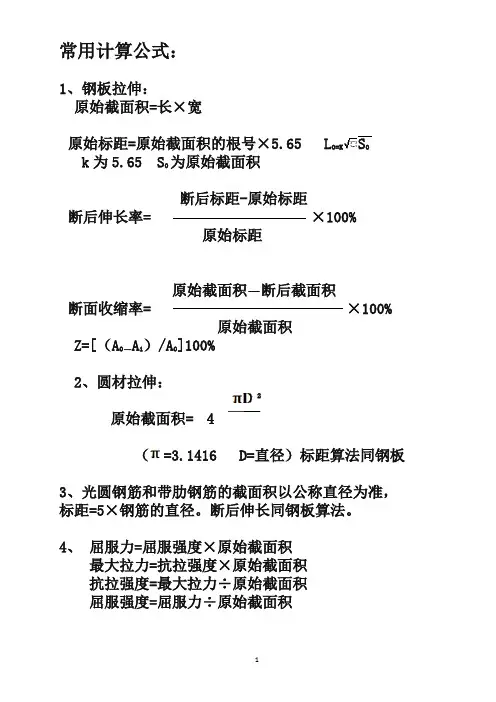

。 1 常用计算公式：

1、钢板拉伸：

原始截面积=长×宽

原始标距=原始截面积的根号×5.65 L0=KS0

k为5.65 S0为原始截面积

断后标距-原始标距

断后伸长率= ×100%

原始标距

原始截面积—断后截面积

断面收缩率= ×100%

原始截面积

Z=[（A0—A1）/A0]100%

2、圆材拉伸： 2

原始截面积= 4

（=3.1416 D=直径）标距算法同钢板

3、光圆钢筋和带肋钢筋的截面积以公称直径为准，

标距=5×钢筋的直径。断后伸长同钢板算法。

4、 屈服力=屈服强度×原始截面积

最大拉力=抗拉强度×原始截面积

抗拉强度=最大拉力÷原始截面积

屈服强度=屈服力÷原始截面积 。

。 2 5、钢管整体拉伸：

原始截面积=（钢管外径—壁厚）×壁厚×（=3.1416）

标距与断后伸长率算法同钢板一样。

6、抗滑移系数公式：

NV=截荷 KN

P1=预拉力平均值之和

nf=2 预拉力（KN） 预拉力之和 滑移荷载Nv(KN)

第一组 171.4 342.8 425

第二组 172.5 345 428

第三组 171.5 343 424

。

。 3 7、螺栓扭矩系数计算公式：K=

P·d

T=施工扭矩值（机上实测）

P=预拉力

d=螺栓直径

已测得K值（扭矩系数）但不知T值是多少？可用下列公式算出：T=k*p*d T为在机上做出实际施拧扭矩。K为扭矩系数，P为螺栓平均预拉力。D为螺栓的公称直径。

8、螺栓标准偏差公式：

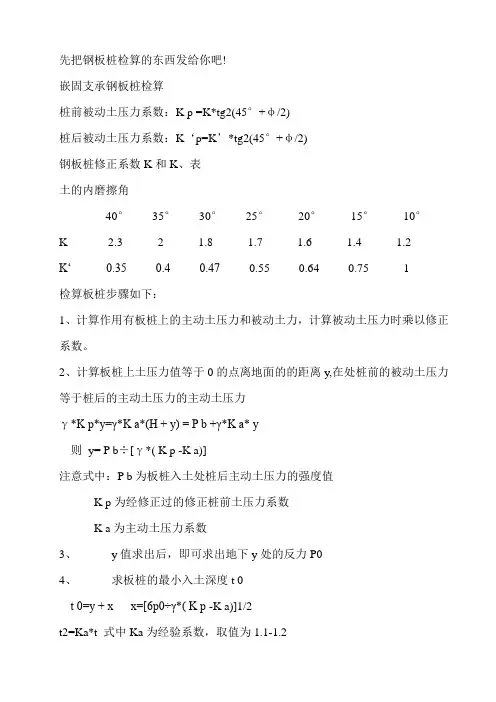

先把钢板桩检算的东西发给你吧!

嵌固支承钢板桩检算

桩前被动土压力系数：K p =K*tg2(45°+φ/2)

桩后被动土压力系数：K‘p=K’*tg2(45°+φ/2)

钢板桩修正系数K和K、表

土的内磨擦角

40° 35° 30° 25° 20° 15° 10°

K 2.3 2 1.8 1.7 1.6 1.4 1.2

K„ 0.35 0.4 0.47 0.55 0.64 0.75 1

检算板桩步骤如下：

1、计算作用有板桩上的主动土压力和被动土力，计算被动土压力时乘以修正系数。

2、计算板桩上土压力值等于0的点离地面的的距离y,在处桩前的被动土压力等于桩后的主动土压力的主动土压力

γ*K p*y=γ*K a*(H + y) = P b +γ*K a* y

则 y= P b÷[γ*( K p -K a)]

注意式中：P b为板桩入土处桩后主动土压力的强度值

K p为经修正过的修正桩前土压力系数

K a为主动土压力系数

3、 y值求出后，即可求出地下y处的反力P0

4、 求板桩的最小入土深度t 0

t 0=y + x x=[6p0÷γ*( K p -K a)]1/2

t2=Ka*t 式中Ka为经验系数，取值为1.1-1.2 根据你的情况，只需检算主动土压力和被动土压力即可，同时桩的入土深度大于t 0，即可满足施工要求。

摘 要：根据钢板桩围堰的实际受力状况建立力学模型。通过理论计算确定钢板桩围堰的实际受力，并通过实际施工情况验证该方法的可行性。比规范中采用的经验算法具有更高的精确性和安全性，能够更好的满足工程施工需要。

关键词：钢板桩围堰；设计；施工

目前，对于钢板桩围堰的设计主要是沿用《公路桥涵施工手册》和教科书中的经验算法。由于经验算法带有很大的近似性，并不一定能够真实反映钢板桩围堰的实际受力状况，有时会出现较大的偏差，给围堰的使用带来很多不安全因素。笔者在洪泽苏北灌溉总渠大桥施工中，为避免出现较大的变形，在对钢板桩围堰设计时采用了理论算法。经实践检验，理论算法能够较为精确的反映围堰的实际受力状况，对于合理设置内支撑和减小封底厚度起到了重要的保证作用。下面就钢板桩围堰的设计与施工做详细论述：
