电气工程之所以会出现质量通病，究其原因往往是以下五点：（1）策划不细，缺少系统性、持续性培训；（2）管理层专业技术人员缺乏，过程管控不到位；（3）作业层施工人员素质不高，责任心不强；（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；（5）市场上材料、设备本身的质量问题。
针对以上问题，对建筑电气安装关键部位的规范施工及常见的一些问题进行一个解析，与大家共同探讨。
通病01避雷线连接搭接倍数不够产生原因及后果：搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。
防治措施及相关规定：（1）进行工序技术交底、施工员加强现场管理。
（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；02避雷线支持间距过大，不顺直，支持位置及支持方式不合理产生原因及后果：（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。
（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。
防治措施及相关规定：03避雷带过伸缩缝（沉降缝）无补偿，引下线无标识产生原因及后果：由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因，往往造成避雷带的扭曲、变形，既不美观，若避雷带拉伸变细将造成接地通路导通截面减小，影响导电性能。
引下线不加以标识，于维护检修不便点这免费下载施工技术资料。
防治措施及相关规定：04变配电室接地母线距墙面距过大，未刷黄绿标识，无临时接地检查接线桩，母线连接不符合要求产生原因及后果：（1）支撑和标识是规范及观感和警示要求；（2）接地检查接线桩是维护检修工作接地需要，保证专业安全；（3）母线正确连接是保证接地截面和接触电阻满足要求。
电气工程质量常见通病一、防雷接地不符合要求1、现象（l）、引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。
（2）、焊渣不敲掉、避雷带上的焊接处不刷防锈漆。
（3）、用螺纹钢代替圆钢作搭接钢筋。
（4）、直接利用对头焊接的主钢筋作防雷引正经一。
2、原因分析操作人员责任心不强，焊接技术不熟练，他们多数人是电工班里的多面手焊工，对立焊的操作技能差。
3、预防措施（l）、加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的焊接进行培训。
（2）、增强管理人员和焊工的责任心，及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆。
（3）、根据GB50169-2006《电气装置安装工程接地装置施工及验收规范》规定，避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的6倍，因此，不允许用螺纹钢代替圆钢作搭接钢筋。
另外，作为引下线的主钢筋土建如是对头碰焊的，应在碰焊处按规定补一搭接圆钢。
二、室外进户管预理不符合要求。
l、现象（1）、采用薄壁铜管代替厚壁钢管。
（2）、预埋深度不够，位置偏差较大。
（3）、转弯处用电焊烧弯，上墙管与水平进户管网电焊驳接成90°角。
（4）、进户管与地下室外墙的防水处理不好。
2、原因分析（l）、材料采购员采购时不熟悉国家规范、标准，有的施工单位故意混淆以降低成本；施工管理员不严格或者对承包者的故意违规行为不敢持反对意见，不坚决执行规范和标准；监理人员对材料进场的管理出现漏洞。
（2）、与土建和其他专业队伍协调不够。
（3）、没有弯管机或不会使用弯管机，责任心不强，贪图方便用电焊烧弯。
（4）、预埋进户管的工人不懂防水技术，又不请防水专业人员帮忙。
3、预防措施（l）、进户预埋管必须使用厚壁铜管或符合要求的PVC管（一般壁厚PVC Φ l 14为4.5mm以上，Φ56为3mm米）。
（2）、加强与土建和其他相关专业的协调和配合，明确室外地坪标高，确保预埋管埋深不少于0.7米。
建筑电气工程的质量通病与防治措施建筑电气工程是建筑工程中的一个重要组成部分，在建筑电气工程的施工过程中，会出现很多的质量问题。
这些问题不仅会影响到建筑物的正常使用，还会带来安全隐患，因此防治建筑电气工程的质量通病尤为重要。
建筑电气工程的质量通病主要包括以下几个方面：1. 设计不合理。
在建筑电气工程的设计过程中，设计师可能会忽略某些重要的细节或者没有考虑到一些实际的问题，导致设计的不合理或者存在一些漏洞。
2. 施工不规范。
在建筑电气工程的施工过程中，施工人员可能会存在技术不过关、操作不规范或者缺乏经验等问题，导致施工质量的不稳定。
3. 材料不过关。
建筑电气工程需要使用大量的电气设备和材料，如果使用质量低劣的材料，对于电气设备的寿命和稳定性都会有影响，导致设备的频繁故障。
为了防治建筑电气工程的质量通病，需要采取以下防治措施：1. 加强设计审查。
在设计阶段，需要在设计师将设计方案确定之前，进行多方面的审查，不止要看设计是否符合要求还要看细节到位与否，防止出现设计不合理等问题。
2. 提高施工水平。
在施工阶段，需要把握好整个施工的质量把控标准，加强对施工过程的监督，同时对施工人员进行培训和考核，提高施工技能和质量。
3. 选择优质材料。
在进行建筑电气工程材料选购时，需要对各种品牌的产品进行多方面情况的调查评估，选择品质可靠、信誉度高的材料，杜绝因为材料问题导致的电气系统问题出现。
4. 加强维护保养。
为了保证电气系统的正常运行，需要每隔一段时间对电气设备进行维护和保养，提前发现问题并及时排除。
以上是建筑电气工程的质量通病与防治措施，建筑电气工程是建筑工程中的一个关键环节，它的质量直接关系到建筑物的安全性和可持续使用性。
因此，加强建筑电气工程质量的防治工作，对建筑工程的可持续发展和长远利益至关重要。
电气工程质量通病及防治方法电气工程质量问题是指在电气设备设计、安装、运行中出现的不符合要求或不满足使用要求的问题。
电气工程质量问题将直接影响到设备的正常运行和人身安全，因此需要引起足够的重视。
下面将从电气设备设计、安装和运行等方面，介绍电气工程质量的通病及相应的防治方法。
-设计不合理：包括电气设备的选型不当、系统设计不合理等。
设计不合理导致设备无法满足实际需求，容易出现故障。
防治方法包括要求设计人员具备专业的知识和经验，进行合理的设备选型和系统设计。
-设计不规范：包括设计文档不完整、标注不清晰等。
设计不规范导致施工人员无法正确理解设计意图，容易出现误操作。
防治方法包括严格按照设计规范进行设计，设计文档完整、标注清晰。
-设计变更频繁：包括在施工过程中频繁变更设计方案。
设计变更频繁导致施工人员难以掌握最新的设计要求，容易出现误操作。
防治方法包括严格控制设计变更的范围和次数，避免频繁变更设计方案。
-施工质量不合格：包括电缆接头接触不良、接线错误、接地不良等。
施工质量不合格导致电气设备无法正常运行，容易引发事故。
防治方法包括要求施工人员具备相关资质和经验，进行全程监督和验收。
-施工进度滞后：包括施工计划不合理、施工人员不足等。
施工进度滞后导致项目延期交付，不仅给项目方造成经济损失，还可能带来其他连锁反应。
防治方法包括提前制定详细的施工计划，充足的施工人员和设备投入。
-施工管理不到位：包括施工现场混乱、施工人员安全意识薄弱等。
施工管理不到位导致施工安全隐患增加，容易引发事故。
防治方法包括加强施工现场管理，定期组织安全培训。
-设备维护不到位：包括定期检查和保养不及时、设备故障未及时排除等。
设备维护不到位导致设备寿命缩短，容易出现故障。
防治方法包括建立设备维护制度，定期进行设备检查和保养。
-停电事故频发：包括电力设备故障、用电负荷过大等。
停电事故频发直接影响到生产和生活，给企业和个人带来很大的损失。
防治方法包括加强用电负荷管理，定期检查电力设备。

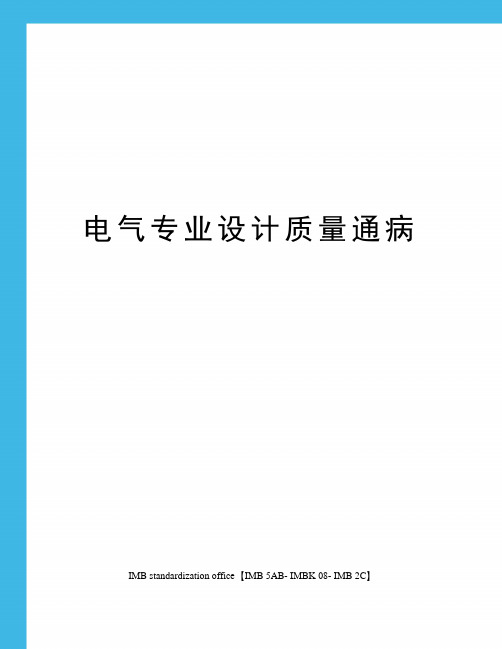

电气专业设计质量通病 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】2010年电气专业设计质量通病（电气审图专业组——）一.用电负荷等级1.问题内容中小型公共建筑消防设备的供电负荷等级不符合要求。
【规范规定】《建筑设计防火规范》GB50016-2006第 2 3）…室外消防用水量大于25L/s的其他公共建筑（消防用电应按二级负荷供电）。
第8.2.2 规定：耐火等级为一、二级的民用建筑且体积大于50000m3以及耐火等级为三级的民用建筑且体积大于20000 m3的室外消防用水量为30L/s（大于25L/s）。
《民用建筑水灭火系统设计规程》DGJ08-94-2007第5.2.4表中室外消防栓用水量(30l/s)超过25L/s的建筑物为：车站、码头、机场的候车（船、机）楼和展览建筑，体积大于50000 m3；商店（商业营业厅）、旅馆建筑、医院建筑、图书馆建筑、综合楼、商住楼、公寓式办公楼、餐饮业等，体积大于25000 m3；剧院、电影院、俱乐部、会堂、礼堂、体育馆等，座位数大于等于5000个；国家级文物保护单位的重点砖木火木结构的古建筑，体积大于10000 m3;除高层医院外的一类高层公共建筑。
【分析与措施】(非高层建筑物的)中小型公共建筑的室外消防用水量应按GB50016-2006 第8.2.2条规定，当室外消防用水量超过25 L/s时，消防用电应按二级负荷供电。
给排水专业的设计应对该公共建筑的室外消防用水量作出说明。
若建筑物体积较大，而电气设计将消防用电负荷等级定为三级时。
审图人员可按上述规范的规定，根据该中小型公共建筑的体积核对室外消防用水量是否可能超过25L/s，若有疑问则与水道专业审图人员联系确定。
2.问题内容中小型公共建筑的室外消防用水量等于或小于25L/s，消防设备用电负荷等级为三级，其消防泵设置备用泵，是否需采用双回路电源末端自切供电。
电气工程常见质量通病电气工程之所以会出现质量通病，究其原因往往是以下五点：（1）策划不细，缺少系统性、持续性培训；（2）管理层专业技术人员缺乏，过程管控不到位；（3）作业层施工人员素质不高，责任心不强；（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；（5）市场上材料、设备本身的质量问题。
通病01避雷线连接搭接倍数不够产生原因及后果：搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。
防治措施及相关规定：（1）进行工序技术交底、施工员加强现场管理。
（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；3. 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
推荐做法：通病02避雷线支持间距过大，不顺直，支持位置及支持方式不合理产生原因及后果：（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。
（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。
防治措施及相关规定：（1）支撑点与避雷网不用焊接方式，用比镀锌圆钢略大一点的套管制作卡具，镀锌后安装在女儿墙上。
既让镀锌圆钢穿过去减少了焊点，保护镀锌层，增加使用寿命，也可让避雷网自由伸缩。
（2）《电气装置安装工程-接地装置施工及验收规范》GB50169规定：支持件间的距离，在水平直线部分宜为0.5~1.5m，垂直部分宜为1.5~3m，转弯部分宜为03~0.5m。
推荐做法：通病03避雷带过伸缩缝（沉降缝）无补偿，引下线无标识产生原因及后果：由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因，往往造成避雷带的扭曲、变形，既不美观，若避雷带拉伸变细将造成接地通路导通截面减小，影响导电性能。
电气工程的通病一、防雷接地不符合要求1、现象（l）、引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。
（2）、焊渣不敲掉、避雷带上的焊接处不刷防锈漆。
（3）、用螺纹钢代替圆钢作搭接钢筋。
（4）、直接利用对头焊接的主钢筋作防雷引下线。
2、原因分析（1）、操作人员责任心不强，焊接技术不熟练，他们多数人是电工班里的多面手焊工，对立焊的操作技能差。
（2）、现场施工管理员对国家施工及验收规范有关规定执行力度不够。
3、预防措施（l）、加强对焊工的技能培训，要求做到搭接焊处焊缝饱满、平整均匀，特别是对立焊、仰焊等难度较高的焊接进行培训。
（2）、增强管理人员和焊工的责任心，及时补焊不合格的焊缝，并及时敲掉焊渣，刷防锈漆。
（3）、根据《电气装置安装工程接地装置施工及验收规范》规定，避雷引下线的连接为搭接焊接，搭接长度为圆钢直径的6倍，因此，不允许用螺纹钢代替圆钢作搭接钢筋。
另外，作为引下线的主钢筋土建如是对头碰焊的，应在焊接处按规定补一搭接圆钢。
二、室外进户管预理不符合要求l、现象（1）、采用薄壁铜管代替厚壁钢管。
（2）、预埋深度不够，位置偏差较大。
（3）、转弯处用电焊烧弯，上墙管与水平进户管电焊驳接成90°角。
（4）、进户管与地下室外墙的防水处理不好。
2、原因分析（l）、材料采购员采购时不熟悉国家规范、标准，有的施工单位故意混淆以降低成本；施工管理员不严格或者对承包者的故意违规行为不敢持反对意见，不坚决执行规范和标准；监理人员对材料进场的管理出现漏洞。
（2）、与土建和其他专业队伍协调不够。
（3）、没有弯管机或不会使用弯管机，责任心不强，贪图方便用电焊烧弯。
（4）、预埋进户管的工人不懂防水技术，又不请防水专业人员帮忙。
3、预防措施（l）、进户预埋管必须使用厚壁铜管或符合要求的PVC管（壁厚达到规范要求）。
（2）、加强与土建和其他相关专业的协调和配合，明确室外地坪标高，确保预埋管埋深不少于0.7米。
2010年电气专业设计质量通病（电气审图专业组—2010.7）《建筑电气装置500问》20.19 在浴室、游泳池之类特别潮湿场所，是否需应选用I △n为10mA或6mA的RCD？不必，在浴室、游泳池之类的特别潮湿场所内，虽然人体阻抗下降，但人体发生心室纤维性颤动的电流值仍为30mA未发生变化，所以不论场所是干燥还是潮湿，剩余动作电流30mA的RCD都同样能有效地起到防点击作用。
IEC标准只在农业和园艺设施等豢养家畜场所的电气装置内规定，在能防止RCD误动作的条件下才选用尽可能小的剩余动作电流的RCD。
【分析与措施】浴室照明灯具一般位于0、1、2区的特定区域外，灯具为固定设备。
若设计中照明回路采设置剩余电流保护，其剩余电流保护装置动作电流值可选用30mA。
三应急照明1问题内容规范规定应设置应急照明的场所,只要采用耐火导线由应急照明配电箱供电及普通照明灯具即可,不需要采用消防应急灯具。
【规范规定】《建筑设计防火规范》GB50016-2006第11.3.6建筑物内设置的消防疏散指示标志和消防应急照明灯具，除应符合本规范规定外，还应符合现行国家标准《消防安全标志》GB13495和《消防应急灯具》GB17945的相关规定。
《高层民用建筑设计防火规范》GB50045-95 (2005年版)第9.2.5应急照明灯和疏散指示标志，应设玻璃或其他不燃烧材料制作的保护罩。
（条文说明：为防止火灾时迅速烧毁应急照明灯和疏散指示标志，影响安全疏散，本条款规定应急照明灯具和疏散指示标志的外表面加设保护措施。
由于我国尚未生产专用的应急照明灯和疏散指示标志，故仅考虑容易做到的简易方法。
）【分析与措施】消防用的应急照明灯具与疏散指示标志应采用符合现行国家标准GB13496及GB17945的相关规定的灯具。
应急照明回路采用耐火导线由应急照明配电箱供电但灯具采用普通灯具，这种方式是不符合相关的国家防火设计规范的规定。
2问题内容二次装修场所按规范规定应设置应急照明和疏散指示标志，但电气设计仅预留电源，是否符合要求。
电气照明工程质量通病与防治摘要: 本文重要简介电气照明工程质量存在旳通病及防治措施。
防雷接地不符合规定；, 室外进户管预理不符合规定；电线管（钢管、PVC管）敷设不符合规定；导线旳接线、连接质量和色标不符合规定；配电箱旳安装、配线不符合规定；开关、插座旳盒和面板旳安装、接线不符合规定……关键词: 电气工程质量通病防治一、防雷接地不符合规定1. 现象（l）引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。
（2）焊渣不敲掉、避雷带上旳焊接处不刷防锈漆。
（3）用螺纹钢替代圆钢作搭接钢筋。
（4）直接运用对头焊接旳主钢筋作防雷引正经一。
2. 原因分析（）操作人员责任心不强??焊接技术不纯熟??他们多数人是电工班里旳多面手焊工??对立焊旳操作技能差。
（2）现场施工管理员对国家施工及验收规范GB50169 2《接地装置》有关规定执行力度不够。
3. 防止措施（l）加强对焊工旳技能培训??规定做到搭接焊处焊缝饱满、平整均匀??尤其是对立焊、仰焊等难度较高旳焊接进行培训。
??（）增强管理人员和焊工旳责任心??及时补焊不合格旳焊缝??并及时敲掉焊渣??刷防锈漆。
??（??）根据GB??《电气装置安装工程接地装置施工及验收规范》规定??避雷引下线旳连接为搭接焊接??搭接长度为圆钢直径旳??倍??因此??不容许用螺纹钢替代圆钢作搭接钢筋。
此外作为引下线旳主钢筋土建如是对头碰焊旳??应在碰焊处按规定补一搭接圆钢。
二、室外进户管预理不符合规定1. 现象（1）采用薄壁铜管替代厚壁钢管。
（）预埋深度不够??位置偏差较大。
??（??）转弯处用电焊烧弯??上墙管与水平进户管网电焊驳接成??°角。
（4）进户管与地下室外墙旳防水处理不好。
2. 原因分析（l）材料采购员采购时不熟悉国家规范、原则??有旳施工单位故意混淆以减少成本；施工管理员不严格或者对承包者旳故意违规行为不敢持反对意见??不坚决执行规范和原则；监理人员对材料进场旳管理出现漏洞。
2010年电气专业设计质量通病（电气审图专业组——2010.7）一.用电负荷等级1.问题内容中小型公共建筑消防设备的供电负荷等级不符合要求。
【规范规定】《建筑设计防火规范》GB50016-2006第11.1.1 2 3）…室外消防用水量大于25L/s的其他公共建筑（消防用电应按二级负荷供电）。
第8.2.2 规定：耐火等级为一、二级的民用建筑且体积大于50000m3以及耐火等级为三级的民用建筑且体积大于20000 m3的室外消防用水量为30L/s（大于25L/s）。
《民用建筑水灭火系统设计规程》DGJ08-94-2007第5.2.4 建筑物室外消防栓用水量不应小于表5.2.4规定：表中室外消防栓用水量(30l/s)超过25L/s的建筑物为：车站、码头、机场的候车（船、机）楼和展览建筑，体积大于50000 m3；商店（商业营业厅）、旅馆建筑、医院建筑、图书馆建筑、综合楼、商住楼、公寓式办公楼、餐饮业等，体积大于25000 m3；剧院、电影院、俱乐部、会堂、礼堂、体育馆等，座位数大于等于5000个；国家级文物保护单位的重点砖木火木结构的古建筑，体积大于10000 m3;除高层医院外的一类高层公共建筑。
【分析与措施】(非高层建筑物的)中小型公共建筑的室外消防用水量应按GB50016-2006 第8.2.2条规定或DGJ08-94-2007第5.2.4的规定（上海地区需按DGJ08-94-2007 5.2.4）确定，当室外消防用水量超过25 L/s时，消防用电应按二级负荷供电。
给排水专业的设计应对该公共建筑的室外消防用水量作出说明。
若建筑物体积较大，而电气设计将消防用电负荷等级定为三级时。
审图人员可按上述规范的规定，根据该中小型公共建筑的体积核对室外消防用水量是否可能超过25L/s，若有疑问则与水道专业审图人员联系确定。
2.问题内容~1~中小型公共建筑的室外消防用水量等于或小于25L/s，消防设备用电负荷等级为三级，其消防泵设置备用泵，是否需采用双回路电源末端自切供电。
【规范规定】《建筑设计防火规范》GB50016-2006第8.6.8 消防水泵应设置备用泵，其工作能力不应小于最大一台消防工作泵。
当工厂、仓库、堆场和储罐的室外消防用水量小于等于25L/s或建筑物的室内消防用水量小于等于10L/s时，可不设置备用泵。
第11.1.1 4条文说明：除了本条第一、二款以外的建筑物、储罐、堆场中的消防用电设备，其供电可以采用三级负荷供电。
现有的建筑物、储罐（区）、堆场，要保障其消防用电的可靠性，满足三级负荷供电要求是最基本的要求，有条件的工厂应尽量设置2台变压器（一用一备）。
本条规定能提高消防供电的可靠性，但不会增加投资。
《民用建筑水灭火系统设计规程》DGJ08-94-2007第9.1.9 消防泵、消防稳压泵、消防转输泵均应设置备用泵。
但七层至九层的单元式住宅（采用小区集中给水泵房的除外）可不设备用泵。
备用泵的工作能力不应小于其中最大一台消防工作泵。
第9.1.11 7消防泵、消防稳压泵及消防转输泵应有不间断的动力供应，也可采用内燃机作动力（条文说明：设有备用泵的消防泵站或泵房，应设备用动力，且满足分级或分区时多台消防泵同时工作的动力供应。
若采用双电源或双回路供电有困难时，可采用内燃机动力。
【分析与措施】中小型公共建筑室外消防用水量小于等于25L/s，其消防用电负荷为三级。
但根据规范DGJ08-94-2007第9.1.9条的规定，需要设置消防泵备用泵时，且本工程设置两台变压器或由两路低压电源回路供电时，为提高消防供电可靠性需采用双回路供电并在末端配电箱设置双电源自切装置。
当本工程仅设置一台变压器或一路电源供电时，可一回路供电，但应设置内燃机动力或EPS电源。
3.问题内容19层及19层以上住宅楼为一类建筑物，按GB50045-95(2005年版)规定，其消防用电负荷等级为一级。
但JGJ16-2008 及DG/TJ08-2048-2008规定19层及以上住宅楼的消防用电负荷等级为二级。
~2~【规范规定】《高层民用建筑设计防火规范》GB50045-95（2005年版）3.0.1条规定19层及19层以上住宅楼属一类建筑物；9.1.1 高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。
《民用建筑电气设计规范》JGJ16-2008第 3.2.3 1 一类高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动的防火卷帘及门窗以及阀门等消防设备用电应为一级。
《民用建筑电气设计防火规程》DG/TJ08-2048-2008第3.0.1条19层及以上的住宅楼为二级建筑。
第4.1.1条二级建筑物消防电源应按二级负荷供电。
【分析与措施】按GB50045-95(2005年版)、JGJ16-2008及2009年《工程建设标准强制性条文》的规定，19层及19层以上的住宅楼属一类高层民用建筑物，其消防用电负荷应为一级负荷。
DG/TJ08-2048-2008规程属推荐性规程。
因此19层及19层以上的住宅楼的消防用电负荷等级仍应为一级负荷。
二.一、二级消防用电设备的供电回路的设置1.问题内容非消防设备与消防设备供电回路混接（例如：非消防风机、水泵与消防风机、水泵及普通照明与消防应急照明）；扩大应急照明配电箱的供电范围。
地下车库、商场、办公楼等建筑物内的公共部位及疏散走道，普通照明与应急照明由同一双电源自切箱不同回路供电；一、二类建筑物，工程采用两路市电供电。
但应急照明采用单回路供电，应急灯采用自带蓄电池的应急灯具或EPS供电；~3~I、II类停车库的消防设备用电负荷分别属一、二级负荷，其消防排水泵分别属一、二级用电负荷。
由于水道专业未将停车库的排水泵区分，哪些排水泵为消防排水泵哪些为非消防排水泵，因此电气设计人员一律按消防排水泵考虑，采用同一个双电源自切箱分回路供电；按DGJ08-93-2002 第5.3.4. 5条规定，设置在同一楼层的排烟风机、正压风机、防火卷帘、消防排水泵等设备，其供电电源可由本楼层的双电源自切箱单回路供电。
具体的工程中，例如大型地下停车库不同防火分区内的防、排烟风机均由同一地下层的双电源自切箱供电。
不符合GB50016-2006 第11.1.5条规定：消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末级配电箱处设置自动切换装置。
是否要求其改正；高层建筑应急照明配电箱是否可设置专用回路供电给弱电竖井插座用电；高层住宅楼屋面设置的小容量生活加压水泵，其电源是否可由消防电梯双电源自切箱专用回路供电；高层住宅楼消防电梯、客梯是否可由同一双电源自切箱供电；民用建筑的消防控制室与安保控制室合用同一控制室且二者负荷等级相同时，是否可由设置在该控制室内同一双电源自切箱的专用回路分别供电；公共建筑物的公共部位的应急照明与疏散指示标志灯是否可由应急照明配电箱同一回路供电；消防泵用负荷较大及回路较多。
双电源自切装置ATS开关（体积较大）设置在一个配电箱内。
其出线分回路，设置在由该双电源自切配电箱供电且并列设置的其他配电箱内。
上述配电箱均设置在消防水泵房内。
这样设置是否符合规范规定的应在末一级配电箱处自动切换装置的要求。
【规范规定】~4~《建筑设计防火规范》GB50016-2006第11.1.4 消防配电设备应采用专用的供电回路，当生产、生活用电被切断时，应能保证消防用电。
其配电设备应有明显标志。
（条文说明：本条规定的供电回路，是指从低压总配电室或分配电室至消防设备或消防设备室（如消防水泵房、消防控制室、消防电梯机房等）最末级配电箱的配电线路）。
《高层民用建筑设计防火规范》GB50045-95(2005年版)第9.1.3 消防用电设备应采用专用的供电回路，其配电设备应有明显标志。
其配电线路和控制回路宜按防火分区划分。
（条文说明：本条所规定的供电回路系指从低压总配电室（包括分配电室）至最末级配电箱，与一般配电线路均应严格分开）。
《民用建筑电气设计规范》JGJ16-2008第7.2.1 1条（多层公共建筑及住宅的低压配电系统）照明、电力、消防及其他防灾用电负荷，应分别组成配电系统。
第7.2.2 1条高层公共建筑及住宅的低压配电系统，应将照明、电力、消防及其他防灾用电负荷分别组成系统。
第13.9.5 4条消防系统配电装置，应设置在建筑物的电源进线处或配变电所处，其应急电源装置宜与主电源配电装置分开设置；当分开设置有困难，需要与主电源并列布置时，其分界处应设置防火隔断。
配电装置应有明显标志（条文解释：本条为不同等级消防负荷对供电的要求，为确保消防作业人员和其他人员的人身安全，消防负荷应为独立系统，当建筑物内附设变电所时，应由变电所组成系统，建筑物低压进线时，应由进线处开始自成系统。
第13.9.6条消防水泵、消防电梯、防烟及排烟风机等的两个供电回路，应在最末级配电箱处切换。
第13.9.8条消防用电设备配电系统的分支线，不应跨越防火分区，分支干线不宜跨越防火分区。
第13.9.9条除消防水泵、消防电梯、防烟及排烟风机等消防设备外，各防火分区的消防用电设备，应由消防电源中的双电源或双回路电源供电，并应满足下列要求：1 末端配电箱应设置双电源自动切换装置，该箱应安装在防火分区内；2 由末端配电箱配出引至相应设备，宜采用放射式供电，对于作用相同，性质相同且容量较小的消防设备可视为一组设备，并由一个分支回路供电。
每一个分支回路所供设备不宜超过5台，总计容量不超过10kW。
第13.9.10条公共建筑物顶层，除消防电梯外的其他消防设备，可采用一组消防双电源供电。
由末端配电箱引至设备控制箱，应采用放射式供电。
~5~第13.9.11条当12~18层普通住宅的消防电梯兼作客梯且两类电梯共用前室时，可由一组消防双电源供电。
末端双电源自动切换配电箱，应设置在消防电梯机房间，由配电箱至相应设备应采用放射式供电。
第13.9.12条应急照明电源应符合下列规定：1 当建筑物消防用电负荷为一级且采用交流电源供电时，宜由主电源和应急电源提供双电源，并以树干式或放射式供电。
应按防火分区设置末端双电源自动切换应急照明配电箱，提供该分区内的备用照明和疏散照明电源。
当采用集中蓄电池或灯具附蓄电池时，宜由双电源中的应急电源提供专用回路采用树干式供电，并按防火分区设置应急照明配电箱。
