EWB实验报告一、实验目的本次实验的主要目的是通过使用 Electronics Workbench（EWB）软件，深入了解电子电路的设计、分析和仿真过程，掌握基本电子元件的特性和电路的工作原理，提高对电路理论知识的实际应用能力。
二、实验设备与软件1、计算机一台2、 Electronics Workbench（EWB）软件三、实验原理1、电阻、电容、电感等基本元件的特性电阻：阻碍电流通过，其阻值决定了电流的大小，遵循欧姆定律（U ＝ IR）。
电容：储存电荷的元件，其电容量决定了储存电荷的能力，电容的充放电过程与时间有关。
电感：储存磁能的元件，其电感量决定了对电流变化的阻碍作用，电感中的电流不能突变。
2、直流电路分析基尔霍夫定律：包括电流定律（∑I ＝0）和电压定律（∑U ＝0），用于分析电路中电流和电压的关系。
3、交流电路分析阻抗：电阻、电容和电感在交流电路中的综合表现，用复数形式表示。
相位关系：交流电路中电压和电流之间存在相位差，通过相量图可以直观地表示。
四、实验内容1、直流电路的仿真分析搭建一个简单的电阻分压电路，输入电压为 10V，两个电阻分别为2kΩ 和3kΩ，测量输出电压。
改变电阻阻值，观察输出电压的变化，验证欧姆定律和分压原理。
2、电容充放电电路的仿真分析构建一个电容充电电路，电源电压为 5V，电容值为10μF，串联一个1kΩ 的电阻，观察电容电压随时间的变化曲线。
改变电容值和电阻值，研究其对充电时间的影响。
3、交流电路的仿真分析设计一个 RLC 串联谐振电路，电阻为10Ω，电感为 10mH，电容为01μF，输入交流电压为 10V，频率可变。
改变输入电压的频率，观察电路中的电流和电压变化，找到谐振频率，并分析谐振时的电路特性。
五、实验步骤1、直流电路的仿真打开 EWB 软件，从元件库中选取电阻、电源等元件，按照电路图进行连接。
设置电源电压和电阻阻值，使用电压表测量输出电压。
运行仿真，记录输出电压的数据，并与理论计算值进行比较。
实验二EWB电路仿真
1、实验目的
（1）熟悉EWB软件的界面菜单环境。
（2）掌握简单的电工电子电路仿真技能。
2、实验内容
（1）仿真电工电子线路图
1、逻辑转换器（Logic Converter）
Multisim 10提供了一种虚拟仪器：逻辑转换器。
实际中没有这种仪器，逻辑转换器可以在逻辑电路、真值表和逻辑表达式之间进行转换。
有8路信号输入端，1路信号输出端。
6种转换功能依次是：逻辑电路转换为真值表、真值表转换为逻辑表达式、真值表转换为最简逻辑表达式、逻辑表达式转换为真值表、逻辑表达式转换为逻辑电路、逻辑表达式转换为与非门电路，举例如下：
（1）将逻辑转换仪与下图逻辑电路相连。
（2）双击打开逻辑转换仪，如图所示.点击由逻辑图转化为真值表。
（3）由真值表转换为逻辑表达式。
（4）由逻辑表达式转换为最简表达式：
（5）由最简表达式转换为最简逻辑图。
教师评语：
实验成绩：
教师签名：
年月日。

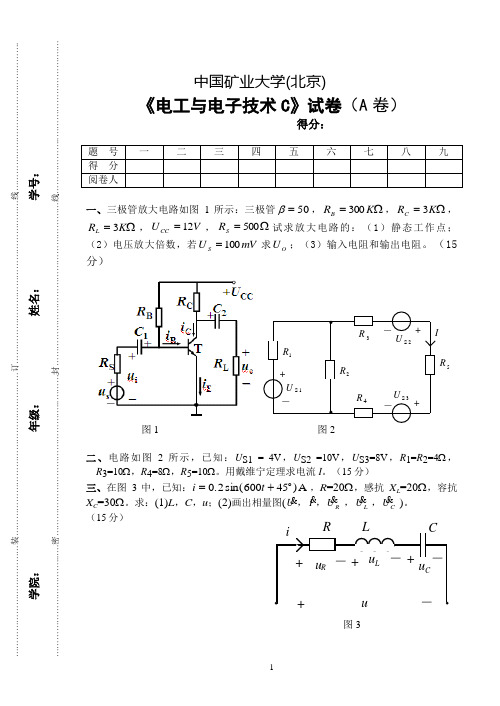

1中国矿业大学(北京)《电工与电子技术C 》试卷（A 卷）得分：一、三极管放大电路如图1所示：三极管50=β，Ω=K R B 300，Ω=K R C 3，Ω=K R L 3，V U CC 12=，Ω=500S R 试求放大电路的：（1）静态工作点；（2）电压放大倍数，若mV U S 100=求O U ；（3）输入电阻和输出电阻。
（15分）R 5图1 图2二、电路如图2所示，已知：U S1 = 4V ，U S2 =10V ，U S3=8V ，R 1=R 2=4Ω，R 3=10Ω，R 4=8Ω，R 5=10Ω。
用戴维宁定理求电流I 。
（15分）三、在图3中，已知：i t =+0260045.sin()oA ，R =20Ω，感抗X L =20Ω，容抗X C =30Ω。
求：(1)L ，C ，u ；(2)画出相量图(U，I ，RU ，LU ，CU )。
（15分）2A BC &&≥1A BC=1A BF 2F 1F 1F 2四、逻 辑 电 路 图 及 C 脉 冲 的 波 形 如图 4所 示 ， 试 画 出A 和B 的 波 形 （设 A 的 初 始 状 态 为“0”）。
（15分）QQJ&AB ∙∙A BCK∙C C图4五、已知两个逻辑图和输入A ，B ，C 的波形如图5所示，试画出输出F 1及F 2的波形。
（10分）六、电路如图6所示，求输出电压u O 与输入电压u I 之间关系的表达式。
（15分）u i1R 1R 2R 3R fu i2u o+-+8图7七、图7中已知电源的线电压为380V ，导线阻抗Z l =20+j40Ω，负载阻抗Z 12=120+j40Ω，电压表中均无电流通过，求电压表V1和V2的读数。
（15分）…………………………………装…………………………………………………订…………………………………………………线…………………………………………….学院： 年级： 姓名： 学号：……………………………...….密………………………………………...………封…………………………………………………线………………..………………………….…图5。
《电工电子技术》实验指导书（上）实验一基尔霍夫电压定律一、实验目的1、测量串联电阻电路的等效电阻并比较测量值和计算值。
2、确定串联电阻电路中流过每个电阻的电流。
3、确定串联电阻电路中每个电阻两端的电压。
4、根据电路的电流和电压确定串联电阻电路的等效电阻。
5、验证基尔霍夫电压定律。
二、实验器材直流电压源1个数字万用表 1个电压表3个电流表3个电阻3个三、实验原理及实验电路两个或两个以上的元件首尾依次连在一起称为串联，串联电路中流过每一个元件的电流相等。
若串联的元件是电阻，则总电阻等于各个电阻值和。
因此，在图1—1所示电阻串联电路中R=R1+R2+R3。
图1—1电阻串联电路串联电路的等效电阻确定以后，由欧姆定律，用串联电阻两端的电压U除以等效电阻R，便可求出电流I，即I=U/R 。
基尔霍夫电压定律指出，在电路中环绕任意闭合路径一周，所有电压降的代数和必须等于所有电压升的代数和。
这就是说，在图1—2所示电路中，串联电阻两端电压降之和必须等于串联电路所加的电源电压之和。
因此，由基尔霍夫电压定律有：U1=U bc+U de+U fo 式中，U bc=IR1，U de=IR2，U fo=IR3 。
图1—2基尔霍夫电压定律实验电路四、实验步骤1、建立如图1—1所示的电阻串联实验电路。
2、用鼠标左键单击仿真电源开关，激活实验电路，用数字万用表测量串联电路的等效电阻R，记录测量值，并与计算值比较。
3、建立如图1—2所示的基尔霍夫电压定律实验电路。
4、用鼠标左键单击仿真电源开关，激活实验电路，记录电流I ab、I cd、I ef及电压U be、U de、U fo。
5、利用等效电阻R，计算电源电压U1和电流I 。
6、用R1两端的电压计算流过电阻R1的电流I R1。
7、用R2两端的电压计算流过电阻R2的电流I R2。
8、用R3两端的电压计算流过电阻R3的电流I R3。
9、利用电路电流I ab和电源电压U1计算串联电路的等效电阻R 。
EWB实验报告一、实验目的EWB（Electronics Workbench）是一款用于电子电路设计与仿真的软件。
本次实验的目的在于熟悉 EWB 软件的操作环境和基本功能，通过设计和仿真电路，深入理解电路原理，掌握电路的分析和调试方法，提高解决实际电路问题的能力。
二、实验设备与软件本次实验使用的计算机配置为：处理器_____，内存_____，操作系统_____。
实验所采用的 EWB 软件版本为_____。
三、实验原理（一）电路基础知识电路由电源、导线、开关、用电器等组成。
电路中有串联、并联和混联等连接方式，不同的连接方式会影响电路中的电流、电压和电阻等参数。
（二）欧姆定律欧姆定律是电学中的基本定律之一，它表明在一段电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，即 I ＝ U／ R 。
（三）基尔霍夫定律基尔霍夫定律包括电流定律（KCL）和电压定律（KVL）。
KCL 指出在任一时刻，流入一个节点的电流之和等于流出该节点的电流之和；KVL 表明在任一闭合回路中，各段电压的代数和等于零。
四、实验内容（一）简单直流电路的仿真1、设计一个由电源、电阻和电流表组成的简单直流电路。
2、设置电源电压为 5V，电阻值为10Ω ，使用电流表测量电路中的电流。
3、观察并记录电流表的读数，与理论计算值进行比较。
（二）串联电路的仿真1、构建一个由两个电阻串联的电路，电阻值分别为20Ω 和30Ω ，电源电压为 10V 。
2、测量两个电阻两端的电压以及电路中的电流。
3、验证串联电路中电流处处相等，总电压等于各电阻两端电压之和。
（三）并联电路的仿真1、设计一个由两个电阻并联的电路，电阻值分别为15Ω和25Ω ，电源电压为 15V 。
2、测量各支路电流和干路电流，以及两个电阻两端的电压。
3、验证并联电路中各支路电压相等，总电流等于各支路电流之和。
（四）复杂电路的仿真1、构建一个包含多个电源、电阻和电容的复杂电路。
ewb 电路实例子【篇一：ewb 电路实例子】│二阶电路动态变化过程的仿真分析（电压响应）.ms8│二阶电路动态变化过程的仿真分析（电流响应）.ms8│交流电路参数的仿真测定.ms8│从零起调的稳压电源.ms8│共发射极固定偏置电路1.ms8 │共发射极固定偏置电路2.ms8 │共发射极简单.ms8│共发射极简单偏置电路 1.ms8│共发射极简单偏置电路 2.ms8│共基极固定.ms8│共基极固定电路.ms8│共基极简单电路.ms8│共集电极固定电路.ms8│共集电极射极跟随器.ms8│减法器.ms8│切比雪夫低通滤波器.ms8 │加法器.ms8│单电源差放.ms8│压控电压源的仿真演示.ms8│双电源差放.ms8│反相放大器.ms8│反相过零比较器.ms8│同相放大器.ms8│回差比较器.ms8│微分器.ms8│戴维南和诺顿等效电路的仿真分析.ms8│戴维南等效电路.ms8│有源低通滤波器.ms8│有源带通滤波器.ms8│有源谐振滤波器.ms8│有源陷波器.ms8│有源高通滤波器.ms8│标准三角波发生器.ms8│测量三相电路功率.ms8│电压表内接法.ms8│电压表外接法.ms8│电容特性仿真测试.ms8│电感特性仿真测试.ms8│电流控制电压源.ms8│电流控制电流源.ms8│电路节点电压的仿真测试.ms8│电阻的伏安特性曲线.ms8│积分器.ms8│简易波形发生器.ms8│诺顿等效电路.ms8│跟随器.ms8│过零比较器.ms8│门限比较器.ms8│非零起调稳压电源.ms8├—数字电子仿真实验││目录.txt │└数—字电子仿真实验│├—sd01││-12与逻辑.ms9││2-2或逻辑.ms9││2-3非逻辑.ms9││2-4与非逻辑.ms9││2-5或非逻辑.ms9││2-6与或非逻辑.ms9││2-7异或逻辑.ms9││2-8逻辑函数的转换（1）.ms9││2-9逻辑函数的转换（2）.ms9│├—sd02││-120二极管开关电路.ms9││2-11双极性三极管开关电路.ms9││2-12mos 三极管开关电路.ms9││-213二极管与门电路.ms9││-214二极管或门电路.ms9││2-15 三极管非门.ms9││2-16ttl 反相器的基本电路及性能测试.ms9││2-17 ttl 与非门电路.ms9││2-18 ttl 或非门电路.ms9││2-19 ttl 与或非门电路.ms9││2-20ttl 异或门电路.ms9││2-21 集电极开路门电路.ms9││2-22oc 门线与连接.ms9││2-23 三态输出门电路.ms9││2-2474h 系列与非门（74h00 ）的电路结构及性能测试.ms9││2-2574s 系列与非门（74s00 ）的电路结构.ms9││2-26 cmos 反相器的电路结构.ms9││2-27 cmos 反相器的输入保护电路及特性测试.ms9││-28 cmos与非门.ms9││2-29 cmos 或非门.ms9││2-30 漏极开路输出的与非门（cc40107 ）.ms9││2-31cmos 双向模拟开关4066.ms9││2-32cmos 三态门（1）.ms9││-233 cmos 三态门（2）.ms9││2-34 bi-cmos 反相器.ms9││-235 bi-cmos 与非门电路.ms9││-236 bi-cmos 或非门电路.ms9│├—sd03││-372三位二进制普通编码器.ms9││2-388 线3 线优先编码器74ls148.ms9 ││2-39 用两片74ls148 组成的16 线4 线优先编码器.ms9││2-40 二-十进制优先编码器74ls147.ms9 ││2-41 用二极管与门阵列组成的 3 线8 线译码器.ms9││2-42 3 线8 线译码器74ls138.ms9 ││2-43 两片74ls138 接成4 线16 线译码器.ms9││-244二-十进制译码器74ls42.ms9 ││- 425七段显示译码器74ls48.ms9 ││2-46 双4 选1数据选择器74ls153.ms9 ││2-47 采用cmos 传输门结构的数据选择器4539.ms9││2-48 8 选1 数据选择器74ls152.ms9 ││2-49 半加器.ms9││2-50双全加器74ls183.ms9 ││2-51 4 位超前进位加法器74ls283.ms9 ││2-52 4 位数值比较器4585.ms9││2-53 2 线-4 线译码器中的竞争-冒险现象.ms9│├—sd04││-524用或非门组成的基本rs 触发器.ms9││2-55用与非门组成的基本rs 触发器.ms9││2-56 同步rs 触发器.ms9││2-57带异步置位复位端的同步rs 触发器.ms9││2-58d 锁存器电路.ms9││2-59集成d 锁存器74ls75.ms9 ││2-60 主从jk 触发器74ls76.ms9 ││2-61 与输入主从jk 触发器7472.ms9││2-62 cmos 传输门组成的边沿jk 触发器4027.ms9││2-63 维持阻塞结构的边沿jk 触发器74ls109.ms9 │├—sd05│-│1020用扭环形计数器构成的顺序脉冲发生器.ms9││2-101 例5.4.1 同步13 进制计数器.ms9││2-102 例5.4.2 数据检测器.ms9││2-103 例5.4.3 自动售饮料机.ms9││2-64 例5.2.1 的时序逻辑电路.ms9││-265例5.2.3 的时序逻辑电路.ms9││2-66 例5.2.4 的时序逻辑电路.ms9││2-67 同步d 触发器74ls75 组成的 4 位寄存器.ms9││2-68用维持阻塞 d 触发器74ls175 组成的 4 位寄存器.ms9││-269用d 触发器74ls74 组成的移位寄存器.ms9││2-70用jk 触发器组成的移位寄存器.ms9││2-71 四位双向移位寄存器74ls194.ms9 ││-272用两片74ls194 接成八位双向移位寄存器.ms9││2-73例5.3.1 电路及功能演示.ms9││2-74 用t 触发器构成的同步二进制加法计数器.ms9││-275 4 位同步二进制加法计数器74ls161.ms9 ││2-76 用t 触发器构成的同步2进制加法计数器4520.ms9││2-77 用t 触发器构成的同步 2 进制减法计数器.ms9││2-78 单时钟同步 2 进制可逆计数器74ls191.ms9 ││- 729双时钟同步 2 进制可逆计数器74ls193.ms9 ││2-80 同步10 进制加法计数器.ms9││-281同步10 进制加法计数器74ls160.ms9 ││2-82 同步10 进制减法计数器.ms9││2-83单时钟同步10 进制可逆计数器74ls190.ms9 ││2-84 用t 触发器构成的异步二进制加法计数器.ms9││2-85 用t 触发器构成的异步二进制减法计数器.ms9││2-86 异步10 进制加法计数器.ms9││2-87二-五-十进制异步计数器74ls290.ms9 ││2-88 用置零法将74ls160接成6 进制计数器.ms9││2-892-88 电路的改进.ms9││2-90用置数法将74ls160 接成6 进制计数器（1）.ms9││2-91 用置数法将74ls160 接成6 进制计数器（2）.ms9││-292用两片74ls160 按并行进位接成100 进制计数器.ms9││2-93 用两片74ls160 按串行进位接成100 进制计数器.ms9││2-94按并行进位接成54 进制计数器.ms9││2-95 用整体置零法接成23 进制计数器.ms9││2-96 用整体置数法接成23 进制计数器.ms9││2-97能自启动的环形计数器.ms9││2-98 能自启动的扭环形计数器.ms9││2-99用集成计数器和译码器构成的顺序脉冲发生器.ms9│├—sd06││-1204 用cmos 反相器构成的施密特触发器.ms9││-2105 用ttl 门电路构成的施密特触发器.ms9││2-106 带与非功能的施密特触发器74ls13. ms9││2-107 cmos 施密特触发器40106.ms9││2-108 微分型单稳态触发器.ms9││2-109 积分型单稳态触发器.ms9││2-110 不可重触发集成单稳态触发器74ls121 （1）.ms9││-2111 不可重触发集成单稳态触发器74ls121 （2）.ms9││2-112 可重触发集成单稳态触发器74ls123.ms9 ││2-113 对称式多谐振荡器.ms9││2-114 环形振荡器.ms9││-1215 带rc 延迟电路的环形振荡器.ms9││2-116 用施密特触发器构成的多谐振荡器.ms9││2-117占空比可调的多谐振荡器.ms9││2-118 石英晶体多谐振荡器.ms9││2-119 555 定时器电路结构及性能测试.ms9││-2120 555 定时器接成的施密特触发器.ms9││2-121 555 定时器接成的单稳态触发器.ms9││2-122 555 定时器接成的多谐振荡器.ms9││2-123 555定时器接成的占空比可调的多谐振荡器.ms9│├—sd07││-1224 二极管rom 的电路结构.ms9 ││-2125 用mos 管构成的存储矩阵.ms9││2-126 2k8ram 功能演示.ms9│├—sd08│││-127 用pic 驱动的lcd.ms9 │││-128 用mcu 控制的水箱.ms9│││- 2129 用mcu 组成的运算器.ms9│││││2-1├2 7—用pic 驱动的lcd │││- 1│272用pic 驱动的lcd.mcuws ││││││2-│127└—用pic 驱动的lcd │││-127 用pic 驱动的lcd.asm │││2-127 用pic 驱动的lcd.err ││-│1272 用pic 驱动的lcd.hex │││-1227 用pic 驱动的lcd.lst ││-1│272用pic 驱动的lcd.mcuprj │││- 2127~1.o │││││2-12├8—用mcu 控制的水箱│││- 1│282用mcu 控制的水箱.mcuws││││││2│-12└8—用mcu 控制的水箱│││-128 用mcu 控制的水箱.asm│││-1228 用mcu 控制的水箱.hex │││-128 用mcu 控制的水箱.lst ││-│1228用mcu 控制的水箱.mcuprj │││││2-└12—9 用mcu 组成的运算器│││- 2 129 用mcu 组成的运算器.mcuws│││││2-└12—9 用mcu 组成的运算器││-2129 用mcu 组成的运算器.asm││2-129 用mcu 组成的运算器.hex ││-2129 用mcu 组成的运算器.lst ││-129 用mcu 组成的运算器.mcuprj │└—sd09│-1230 权电阻网络da 转换器.ms9│2 -131 双级权电阻网络da 转换器.ms9│2 -132 倒t 型电阻网络da 转换器.ms9│2 -133 并联比较型ad 转换器.ms9│2 -134 计数型ad 转换器.ms9├—旧版ewb 仿真│14计数器子电路.ewb│16计算器.ewb│2d 限幅.ewb│2m 振荡电路.ewb│4 位加法器.ewb│50hz 陷波器.ewb│555-1 多谐振荡器.ewb│555fm 电路.ewb│555单稳态电路.ewb│555 多谐振荡电路.ewb│555 定时报警器.ewb│555 振荡器.ew b│555 施密特触发器.ewb│555 模拟声响电路.ewb│555 脉宽可调振荡器.ewb│ad-da 转换电路.ewb│adc -dac 转换电路.ewb│dexp14.ewb │eda 交通管理mr.ewb│fet 转移特性测试电路.ewb│filter.ewb │fs源k.ewb│npn 晶体管静态工作点测试电路.ewb│rc.ewb │rca3040（宽带运放）.ewb│rc 有源滤波器.ewb│ua709.ewb │ua727.ewb │ua741.ewb │_ 说明.txt │一阶高通滤波电路.ewb│三级放大电路.ewb│三角波发生器.ewb│两级共射放大器.ewb│串联型稳压电源（运放）.ewb│乙类功率放大电路.ewb│二阶rlc 带通电路.ewb│五阶低通滤波电路.ewb│交替振荡器.ewb│交通灯控制器电路.ewb│交通灯控制器电路（2）.ewb│会眨眼的动物.ewb│傅立叶.ewb│全波整流.ewb│全波整流（绝对值）电路.ewb│共发射极放大电路.ewb│共射cc 放大器.ewb│共射放大电路.ewb│共射放大电路 2.ewb│共源共栅视频放大电路.ewb│减法电路.ewb│减法计算器.ewb│功放.ewb│功放3.ewb│功放大2.ewb │功放（硅管）.ewb │单稳态电路.ewb │单级低频电压放大器.ewb│单级低频电压放大器 1.ewb│单级放大器频率分析.ewb│占空比可调的发生器.ewb│压低提示器.ewb│双向限幅.ewb│双门限电压比较电路.ewb│双音门铃.ewb│反相加法器.ewb│反相比例运算电路.ewb│发光二极管电平指示器.ewb│变压器.ewb│同步二进制记数器.ewb│同相比例电路.ewb│啸声报警器.ewb│场效应管放大器.ewb│声光发声器.ewb│多振荡器.ewb│多路报警器.ewb│婴儿尿床报警器.ewb│峰值检波器.ewb│差分电路.ewb│差分电路1.ewb │差动放大电路.ewb │带通滤波器.ewb │并联型稳压电源（运放）.ewb│并联电压调整电路.ewb│延时器.ewb│延时门铃.ewb│ 异步记数器.ewb│惠斯登电桥.ewb│手动方波输出.ewb│抢答器.ewb│放大电路 1.ewb│数字电路逻辑转换.ewb│数字逻辑转换.ew b│整型微分电路.ewb│整型积分电路.ewb│整流.ewb│文氏振荡器.ewb│文氏振荡器 1.ewb│方波-正玄波.ewb│方波、锯齿波产生电路.ewb│方波发生器.ewb│方波振荡器.ewb│时钟.ewb│桥式整流电路.ewb│模数转换电路.ewb│正振荡器.ewb│比例运放.ewb│水位控制系统 1.ewb│流水灯电路.ewb│混沌电路.ewb│温控报警器.ewb│滤波电路.ewb│灯控电路.ewb│玩具bp 机.ewb│甲乙类.ewb│电压比-频率变换器.ewb│电压比较器电路.ewb│电子胸花.ewb│电子门铃.ewb│电容储能式记忆门铃.ewb│积分电路.ewb│移相电路.ewb│稳压电路.ewb│脉冲顺序发生器.ewb│自举源极跟随器.ewb│血型配合电路.ewb│视力保健仪.ewb│计数器.ewb│车灯控制电路.ewb│输出限幅电压比较电路.ewb│运放电路08.ewb│运放电路09.ewb│迟滞比较器.ewb│选频放大电路.ewb│通用滤波电路.ewb│锯齿波-正弦波转换电路.ewb│锯齿波转换器.ewb│门开关提示.ewb│门铃.ewb│阶梯波.ewb│陷波电路.ewb│陷波电路0.ewb│陷波电路 1.ewb│陷波电路 3.ewb│零极点.ewb│音频功率放大电路（90w ）.ewb│音频放大器.ewb│高增益音频放大电路.ewb│高底电平显示.ewb├—模拟电子仿真实验││目录.txt │├—md01││-11二极管加正向电压.ms9││1-10双向限幅电路.ms9││1-11 底部钳位电路.ms9││1-12顶部钳位电路.ms9││1-13 振幅解调电路.ms9││1-14 振幅调制电路.ms9││1-15 稳压二极管稳压电路.ms9││-116发光二极管.ms9││-117光电控制电路.ms9││1-18变容二极管应用.ms9││1-19iv 法测三极管伏安特性.ms9││1-2二极管加反向电压.ms9││1-20用万用表测三极管.ms9││1-21 晶闸管功能演示.ms9││1-22双向晶闸管功能演示.ms9││1-3 iv 法测二极管伏安特性.ms9││1-4用万用表检测二极管.ms9││1-5 例1.2.1 电路.ms9││1-6直流和交流电源同时作用于二极管.ms9││1-7半波整流电路.ms9││1-8全波整流电路.ms9││1-9单向限幅电路.ms9│├—md02││1-23基本共发射极放大电路（1）.ms9││1-24基本共发射极放大电路（2）.ms9││1-25 基本共发射极放大电路（3）.ms9││-126基本共发射极放大电路（4）.ms9││1-27 直接耦合共发射极电路.ms9││1-28 直流工作点的温度漂移.ms9││1-29 工作点稳定的共发射极放大电路.ms9││1-30 放大倍数与输入电阻的测量.ms9││1-31输出电阻的测量.ms9││1-32 共集电极放大电路（1）.ms9││1-33共集电极放大电路（2）.ms9││1-34共基极放大电路.ms9││1-35复合管共射放大电路.ms9││1-36复合管共集放大电路.ms9││1-37 共射-共基放大电路.ms9││1-38 共集-共基放大电路.ms9││1-39共集－共射放大电路.ms9││1-40 nmos 管共源放大电路.ms9│├—md03││-141直接耦合放大电路（1）.ms9││-412直接耦合放大电路（2）.ms9││1-43直接耦合放大电路（3）.ms9││1-44阻容耦合放大电路（1）.ms9││1-45阻容耦合放大电路（2）.ms9││1-46 光耦合放大电路.ms9││-147差分放大电路.ms9││-148长尾式差分放大电路.ms9│├—md04││-149镜像恒流源电路.ms9││1-50 比例恒流源电路.ms9││-151微恒流源电路.ms9││-152加射极输出器的恒流源电路.ms9││1-53威尔逊恒流源电路.ms9││1-54 多路恒流源电路.ms9│├—md05││- 515放大电路的频率响应.ms9││1-56 输入电容对低频特性的影响.ms9││1-57输出电容对低频特性的影响.ms9││1-58 射极旁路电容对低频特性的影响.ms9││1-59 晶体管对高频特性的影响.ms9││1-60两级阻容耦合放大电路的频率特性.ms9│├—md06││-161电压串联负反馈电路（1）.ms9││1-62电压串联负反馈电路（2）.ms9││1-63电压串联负反馈电路（3）.ms9││1-64电流串联负反馈电路（1）.ms9││1-65电流串联负反馈电路（2）.ms9││1-66电压并联负反馈电路（1）.ms9││1-67电压并联负反馈电路（2）.ms9││1-68 电流并联负反馈电路（1）.ms9││-169电流并联负反馈电路（2）.ms9│├—md07││-170反相比例运算.ms9││1-71同相比例运算.ms9││1-72 差分比例运算.ms9││1-73反相求和运算.ms9││1-74 同相求和运算.ms9││1-75加减法运算(1).ms9 ││1-76 加减法运算(2).ms9 ││- 717积分电路.ms9││-178微分电。
－1－第二部分 EWB 基本实验一、电路分析实验实验一 电阻电路及基本电路理论研究一. 实验目的1. 了解EWB 的基本界面，学习EWB 的基本操作；2. 学习基本元件的使用、模拟电路的建立和仿真测试。
二. 实验电路说明图 2.1.1 a 、b 、c 电路用来验证叠加原理。
图 a 为二独立源共同作用的电路，图b 、c 分别为二独立源单独作用的电路。
分别测量二独立源共同作用时的各支路电流，及二独立源分别单独作用时各支路电流的分量，用来验证叠加原理。
图 2.1.2 a 、b 为验证电压源与电流源等效互换的电路。
图a 、图b 分别用来测试电压源和电流源的外特性，电位器用作负载，0%为短路，键控开关断开时负载为∞，即开路。
若二电路外特性相同，则验证了电压源与电流源之间等效互换的关系。
－2－三. 实验内容及方法1. 验证叠加原理1). 启动EWB 。
2). 按图2.1.1 (a )、(b )、(c ) 所示同时建立三个实验电路。
建立本电路用到的元件图标如下：基本元件箱电源箱 指示器件箱电阻电池接地电流表（1）.分别单击元件工具栏中的基本元件箱、电源箱和指示器件箱图标，以便同时打开三个工具栏，选取（拖曳）各元件至电路设计窗口，按图2.1.1中的要求旋转某些元件的方向，并按图中位置摆放，分别双击每一个元件，按图2.1.1要求设置元件的参数。
电流表、电压表模式（(Value / Mode )：DC（2）.设置电路图的显示内容： 选择Circuit | Schematic Options 菜单命令，在Show / Hide 对话框，选中Show Reference ID 和Show Value 两项，以便显示元件的编号和参数值。
（3）.按图2.1.1所示连线，调整连线，使其比较整齐。
3). 运行并测试电路（1）. 点击主窗口右上角的启动／停止开关，使计算机对电路进行仿真。
（2）. 读取各电流表的示值并记录在电路描述窗口。
