电气工程之所以会出现质量通病，究其原因往往是以下五点：（1）策划不细，缺少系统性、持续性培训；（2）管理层专业技术人员缺乏，过程管控不到位；（3）作业层施工人员素质不高，责任心不强；（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；（5）市场上材料、设备本身的质量问题。
针对以上问题，对建筑电气安装关键部位的规范施工及常见的一些问题进行一个解析，与大家共同探讨。
通病01避雷线连接搭接倍数不够产生原因及后果：搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。
防治措施及相关规定：（1）进行工序技术交底、施工员加强现场管理。
（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；02避雷线支持间距过大，不顺直，支持位置及支持方式不合理产生原因及后果：（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。
（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。
防治措施及相关规定：03避雷带过伸缩缝（沉降缝）无补偿，引下线无标识产生原因及后果：由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因，往往造成避雷带的扭曲、变形，既不美观，若避雷带拉伸变细将造成接地通路导通截面减小，影响导电性能。
引下线不加以标识，于维护检修不便点这免费下载施工技术资料。

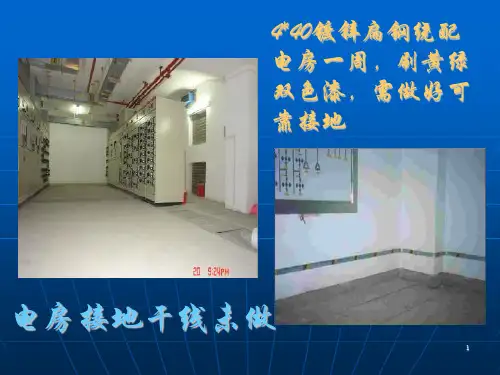

防治措施及相关规定：04变配电室接地母线距墙面距过大，未刷黄绿标识，无临时接地检查接线桩，母线连接不符合要求产生原因及后果：（1）支撑和标识是规范及观感和警示要求；（2）接地检查接线桩是维护检修工作接地需要，保证专业安全；（3）母线正确连接是保证接地截面和接触电阻满足要求。
防治措施及相关规定：05接地线采用串联的方式产生原因及后果：接地线是起保护作用，若接地线采用串联连接，粗看起来，似乎金属电导管均接有保护接地线，仔细分析却存在着隐患。
假如上图中的某一管路的接地螺拴松脱或断线，则在它以后的各导管所接的地线均会处于悬浮状态，一旦发生漏电，将会十分危险。
防治措施：接地干线与电气管线及用电设备单独连接。
推荐做法：通病06电动机外壳未单独可靠接地，有接地标识的电动机没有与接地干线可靠连接产生原因及后果：设备一般是由电动机来驱动的，因此电动机外壳接地作为强制性条款来规定，是为了防止电动机外壳带电对人体造成人身伤亡事故，保证人体安全，因此电动机没有接地线是不允许运行的。
但在许多工程项目中发现，一是电动机外壳没有单独接地，错误的认为有一根接地线已接在接线盒中的接地端子上；二是电动机有明显接地标志的接地桩头却没有接地（见图）。
电动机接地与电动机外壳接地是不同的，前者在发生短路故障后会导致空气开关因短路电流过大而跳闸，主要是短路保护；而电动机外壳接地主要目的是当电动机外壳带电后，降低接触电压，保护人身安全的。
防治措施及相关规定：电动机外壳接地方式与电动机的结构有关。
一般电动机接地螺丝设在接线盒内右下方或右上方（见图），有些把接地螺丝设置在机座外壳上并有明显的接地标志（见图）。
根据《电气装置安装工程接地装置施工及验收规范》的相关规定，除接线盒内必须进行接地外，还应在机座外壳接地螺丝（若有的话）或电机的底脚上再进行安全接地。
推荐做法：通病07电线导管对口焊接，镀锌管丝接无跨接（或焊接）产生原因及后果：电导管无论厚薄都不允许直接对口焊接，由于对口焊接易在管內壁形成焊瘤或刀状错口，给管内穿线造成困难，甚至会破坏绝缘层发生短路等触电安全事故。
镀锌钢管接地采用焊接方式，破坏了锌保护层，保护层不仅是外表面，还包括内壁表面，如果焊接接地线用熔焊法，则必然破坏内外表面的锌保护层，外表面尚可用刷油漆补救，而内表面则无法刷漆进行防腐。
违背了施工设计采用镀锌材料的初衷。
防治措施及相关规定：（1）厚壁焊接钢管可以采取套管焊接的方式，套管长度为管径的 1.5-3倍；（2）《建筑电气工程施工质量验收规范》GB50303中12.1.2条款规定：金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
（3）采用螺纹连接的镀锌钢管，其接地必须采用专用接地卡固定跨接接地线，接地线用不小于4mm²黄绿线。
推荐做法：08软管配管过长，敷设不到位或脱落，软管进盒没有专用接头，导线外露09露天或潮湿场所，电气保护管无防水弯或弯曲度过小10露天或潮湿场所，电气保护管采用JDG、KBG明配而导致腐蚀产生原因及后果：JDG、KBG管道属薄壁镀锌管（JDG管壁厚标准型1.6，普通型1.2mm；KBG管壁厚一般1.0m，最大1.2mm），一般供货状态为冷镀锌，用于室外及潮湿场所时耐腐烛差易生锈点这免费下载施工技术资料。
防治措施及相关规定：（1）使用厚壁（2mm）以上的热镀锌管。
（2）JDG、KBG钢导管电线管路施工及验收规范（CECS120:2000、CECS100:98）中均明确规定，管路适用于电压1KV及以下无特殊规定的室內干燥场所。
通病11粉尘多及空气污染严重的室外场所，配电箱采用钢制喷塑或防护等级低于IP54的配电箱，存在安全隐患产生的原因及后果：（1）污水厂空气污染严重，室外采用喷塑或非不锈钢材质的配电箱，长时间污染及日照易腐蚀；（2）矿山高粉尘场所采用低于IP54防护等级的配电箱，易在箱内电气元件上积尘产生短路。
防治措施及相关规定：12桥架跨接不规范，跨接线不在专用接地螺栓上，螺栓生锈，漏跨，断裂脱落产生原因及后果：（1）跨接不规范及螺栓生锈会导致接触电阻增加；（2）漏跨，断裂脱落会失去电气接地连接的连续性，存在安全隐患。
防治措施及相关规定：严格按规范施工，确保接地连接可靠。
推荐做法：13桥架直线段超过规定距离，建筑伸缩缝（沉降缝）未设置补偿装置通病14金属桥架连接件选用不当，自制部件弯曲度不能满足要求桥架使用三通不对桥架角弯不对产生原因及后果：桥架的弯通、三通应满足经过该弯通或三通的电缆最小弯曲半径要求。
而现场制作加工的弯通、三通都采用直角过渡，所以电缆的弯曲半径不能满足要求。
防治措施及相关规定：选用成品电缆桥架弯头（三通、四通）等桥架配件，合理使用零部件，现场制作桥架弯通时应考虑电缆弯曲半径的要求，一般为135°弯。
推荐做法：桥架角弯规范、过渡圆滑漏斗形三通（推荐做法）通病15配电柜（箱）与基础型钢焊接，门与柜体无接地产生原因及后果：装有电器的可开启的屏、柜门，若无软导线与屏、柜的框架连接接地，则当门上的电器绝缘损坏时，将使屏、柜门上带有危险的电位，危及运行人员的人身安全。
裸铜软线要有足够的机械强度，强调用裸线以免断线时不易被发现。
基础型钢没有可靠接地，基础型钢构架带电时与接地不能形成电气通路，存在危险电位。
防治措施及相关规定：（1）《电气装置安装工程盘柜及二次回路结线施工及验收规范》规定，“装有电器的可开启的门应以裸铜软线与接地的金属构架可靠地连接”。
盘（柜）接地应从接地干线直接接自盘箱的接地母排上和基础框架螺丝上。
不应从接地干线引自基础框架后再接到箱内母排上。
盘、柜的接地线应采用10mm²及以上铜导线与接地干线相连。
（2）基础型钢与屏、柜内接地排用母线、或与接地干线焊接都可以形成明显、可靠的接地。
推荐做法：通病16配电柜（箱）配线不规范，柜体开孔无护套，未封堵，不能满足要求产生原因及后果：（1）配线不规范，不便于检修；（2）箱体开孔不加护套保护，可能导致电缆电线外绝缘划伤。
防治措施及相关规定：（1）安装箱体时与土建配合不够，土建补缝不饱满，箱体安装时没有用水准仪校水平。
（2）认真将箱内的沙浆杂物清理干净。
（3）箱体的“敲落孔”开孔与进线管不匹配时，必须用机械开孔或送回生产厂家要求重新加工，或订货时严格标定尺寸，按尺寸生产。
（4）配电柜进出电缆开孔使用线锯或开孔钻。
电缆敷设完成后封闭。
箱（柜）顶进线孔应设置护圈。
推荐做法：通病17室外及潮湿场所铜接线鼻子未做烫锡18强电、弱电电缆敷设在同一桥架内产生原因及后果：强电电缆与弱电电缆在同一个桥架（线槽）内敷设时，若无隔板分开敷设，相互间有干扰，有可能使弱电信号产生误动作。
防治措施及相关规定：应严格按设计文件及施工规范要求，将动力电缆、控制电分开敷设，不得混放在一个电缆槽中，或绑在同一捆中。
《民用建筑电气设计规范〉JGJ16中明确规定，不同电压、不同用途的电缆，不宜敷设在同一层桥架上：（1）1KV以上和1KV以下的电缆；（2）向同一负荷供电的两回路电源电缆；（3）应急照明和其他照明的电缆；（4）强电和弱电电缆。
当受条件限制需安装在同一层桥架上时，应用隔板隔开。
通病19电缆排列无序，绑扎固定不符合要求产生原因及后果：20电缆井穿楼板或穿越防火分区的桥架、管线洞口没有采用防火材料进行有效封堵产生原因及后果：电气井道内的孔洞若不进行封堵或用非防火材料封堵，发生火灾后会产生“烟囱”或“轰燃”效应。
桥架、电缆保护管、风管过墙孔洞不封堵，发生火灾后火势就会通过这些开口及缝隙蔓延。
防治措施及相关规定：根据孔洞大小及所处位置，选用合适的防火措施进行有效封堵。
推荐做法：通病21配电箱、柜中接地（PE）端子排的端子数量少，致使不同回路甚至多根PE线压接在同一端配电箱、柜中接地（PE）端子排的端子数量少，致使不同回路甚至多根PE线压接在同一端子上产生原因及后果：无法确保每一回路的用电安全。
防治措施：（1）垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；（2）分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流排配出。
通病22弱电机柜配线较乱，编号不清本文所总结的电气工程22个常见质量通病，也是施工过程中老生常谈的问题，希望大家能从中有所收获，务必要制定切实可行的措施进行有效的预防，进而实现工程创优的目标！。
