Proteus XRa 通用悬吊球管X射线摄影系统

  • 格式：doc
  • 大小：96.50 KB
  • 文档页数：3

Quotation
GE Medical Systems-Americas: MIlwaukee, USA
Fax: 001 414 544 3384
GE Medical Systems-Europe: Paris, France
Fax: 0033 1 40 93 33 33
GE Midical Systems-China: Beijing, China
Fax: 0086 10 6581-4869


Proteus XR/a

通用悬吊球管X射线摄影系统

Standard Configuration 标准配置：
1. 3-phase High Frequency Generator 三相高频发生器
 50kHz高频，确保图像一致性好、减少废片、提高病人
流通量并延长球管寿命
 自校准变频调节，提供更加准确、短暂的曝光时间和更
低的剂量
 发生器管理参数和技术选择，维持优异的负载条件以保
证使用安全及延长球管寿命
 极低的自校准kVp和mA纹波,使曝光剂量重复性好
 交互式热负载探测器,确保优异利用X线球管热保护曲线
 千伏范围: 40-150kV
 毫安秒范围: 0.5-630mAs
 曝光时间范围: 0.001-6.3秒
 输入电压: 380-480VAC±10% ， 50或60Hz±6%

2. Operator Console 操作台
 10.4"彩色液晶显示触摸屏
 1700余种APR,可编程

3. Overhead Tube Suspension 悬吊球管装置
 近床操控面板，可显示kV、mAs、SID和摄影角度，
与发生器和操作台一起使用户得以高效率地调节
kV、mAs和选择摄影方式
 焦点距地面最低1: 713 mm
 焦点距地面最高1: 2213 mm
 上下移动范围: 1500 mm
 横向移动范围: 1200 / 2110 mm
 纵向移动范围: 由用户选定
 球管斜位摄影转角范围: +/- 180 (90 就位刹车)
 球管绕悬吊套筒转动: +/- 180 (30 锁止)
 锁止装置: 电磁锁止/机械锁止
 标准天花板高度: 2900 mm
1
在天花板为标准高度时


Quotation
GE Medical Systems-Americas: MIlwaukee, USA
Fax: 001 414 544 3384
GE Medical Systems-Europe: Paris, France
Fax: 0033 1 40 93 33 33
GE Midical Systems-China: Beijing, China
Fax: 0086 10 6581-4869


Proteus XR/a

通用悬吊球管X射线摄影系统

4. High Speed X-ray Tube 高速 X 光球管
 最大功率: ≥ 50kW
 焦点: 0.6 / 1.2 mm
 阳极热容量: 212kJ

5. Auto Collimator 自动限束器
 光阑控制：自动/手动
 自动对中
 自动感应暗盒尺寸
 转动范围： +/-180 (90 就位刹车)
 滤板架

6. Elevating 4-way Floating Table 升降4方向浮动摄影床
 升降范围：距地面500-800 mm
 床面尺寸：2200 x 685 mm
 纵向移动范围: +/- 390 mm
 横向移动范围: +/-116 mm
 锁止控制：双侧脚踏板
 暗盒尺寸：各种尺寸，公制/英制,最大 35 x 43 cm
 与自动限束器配合感应暗盒尺寸
 电动振荡滤线器(动平衡)
 滤线栅43×43cm , 36l/cm , 12:1 , F100cm
 片屉纵向行程：+/- 300 mm
 最大病人承重：220 kg
 自动曝光控制

7. Wall Stand 胸片架
 最低中心高度：420 mm
 升降范围：1330 mm
 锁止控制：胸片架支架两侧各有一个电磁手柄
 暗盒尺寸：各种尺寸，公制/英制,最大 35 x 43 cm
 与自动限束器配合感应暗盒尺寸
 电动振荡滤线器(动平衡)
 滤线栅43×43cm , 43l/cm , 10:1 , F150cm
 自动曝光控制

Quotation
GE Medical Systems-Americas: MIlwaukee, USA
Fax: 001 414 544 3384
GE Medical Systems-Europe: Paris, France
Fax: 0033 1 40 93 33 33
GE Midical Systems-China: Beijing, China
Fax: 0086 10 6581-4869


Proteus XR/a

通用悬吊球管X射线摄影系统

8. Accessories 附件
 病人手柄
 病人压迫带
 侧位片架

Price:

OPTIONS 选件:
1. F100cm Grid – Wall Stand F100cm 胸片架滤线栅
 滤线栅43×43cm , 43l/cm , 10:1 , F100cm

Price:
2. F180cm Grid – Wall Stand F180cm 胸片架滤线栅
 滤线栅43×43cm , 43l/cm , 10:1 , F100cm

Price:
3. Wall Stand Knee Spacer 片屉前伸的胸片架
 片屉前缘-支架距 500mm

Price:
4. Linear Tomography with AET 带AET的直线断层

 支架高度：0-25 cm，步长1 cm ，电动

 扫描角度：8、20、40， 直线

 扫描速度：9-17 cm/sec (慢) ，18-34 cm/sec (快)
 SID: 100 cm/垂直位置
 自动曝光终止(AET)

Price:

本公司保留权力对本资料所载的规格和特性作出更改，或随时终止所述产品而无任何义务作出声明。如
要获得最新资料，请向您的GE代表咨询。

合集下载

X射线数字成像检测系统方案

X射线数字成像检测系统方案

X射线数字成像检测系统目录一、目的意义 (3)二、系统介绍 (3)2.1 CR技术与DR技术的共同点 (4)2.2 CR技术与DR技术的不同点 (4)2.3对比分析 (5)2.4 系统组成 (5)2.5 X射线数字平板探测器 (6)2.6 X射线源 (7)2.7 图像处理系统 (8)2.8成像板扫描仪 (9)2.9IP成像板 (9)三、DR检测案例 (10)3.1 广西220kV振林变 (10)3.2 广西220kV水南变 (11)3.3 温州220kV白沙变 (13)3.4 广西110kV城东变 (15)3.5 广西乐滩水电站 (16)四、CR检测案例 (18)4.1百色茗雅220kV变电站 (18)一、目的意义气体绝缘全封闭组合电器（GIS）设备结构复杂，由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等组成，内部充有SF6绝缘气体，给解体检修工作带来很大的困难，且检修工作技术含量高，耗时长，停电所造成的损失大。

通过对GIS设备事故的分析发现，大部分严重事故，未能通过现有的检测手段在缺陷发展初期被发现，导致击穿、烧损等严重事故的发生。

通过GIS设备局放监测，结合专家数据库和现场经验，可大致判断GIS设备局放类型，进行大致的定位，但无法明确GIS设备内部的具体故障。

结合X射线数字成像检测系统，对GIS设备进行多方位透视成像，配合专用的图像处理与判读技术，实现其内部结构的“可视化”与质量状态快速诊断，极大地提高GIS 设备故障定位与判别的准确性，提高故障诊断效率，为整个设备的运行安全与质量监控提供一种全新的检测手段。

对GIS设备局放可能造成的危害及其影响范围和程度，提出相应策略，采取相应的措施，对电网的安全、稳定、经济运行具有重要意义。

二、系统介绍按照读出方式（即X射线曝光到图像显示过程）不同，可分为：◆数字射线成像（DR-Digital Radiography ）◆计算机射线成像（CR-Computed Radiography）图1-1检测原理图2.1 CR技术与DR技术的共同点1、将X射线影像信息转化为数字影像信息，不以X射线胶片为记录和显示信息的载体；2、CR与DR虽在成像原理方面有区别，但是一旦获得了数字化信号图像并经过图像处理系统处理时，就可以在一定范围内任意改变图像的特性，可以根据需要进行各种图像后续处理来实现图像的优化以达到最佳的视觉效果，从而提高图像质量；3、CR与DR的X射线转换效率高，因此比传统胶片照相检测所需的X射线的剂量要低得多，再通过数字化图像处理技术就能得到高清晰的图像，明显缩短了曝光时间，使操作者减少了受X射线辐射的危害，而且X射线发生器也只需要在较小功率下工作就能满足要求；4、CR与DR技术的应用不需要洗片过程，没有了显影、定影液等化学药品的消耗，不但能节约大量胶片、药水、洗片机、暗室处理的辅助设备等材料及胶片存储等的费用，还能较好的进行质量的控制。

X线管装置 PPT

X线管装置 PPT


X线机基础知识
1. X射线物理基础
4) X射线的质和量
I. X射线的三个参量：
X射线
管电压(kVp)
管电流(mA)
管电流
曝光时间(s)阴极阳极ຫໍສະໝຸດ 管电压高压 变压器
灯丝 变压器
X线基础知识 X射线的质和量
m in
c
max

hc eV

12.4
o
( A)
V (kV)
II. X射线的质是指X射线光子能量的大小，由下面 公式可以得出：所以，可以用X线管的管电压来 描述X射线的质，其实用单位为kVp。
有效焦点愈小，影像质量愈高
X线管有效焦点
有效焦点的方位特性
愈靠近阳极，有效焦点愈小；愈靠近阴极， 有效焦点愈大，但宽度不变，若倾斜照射， 有效焦点还会失真。
实际应用中注意保持实际焦点中心、X线输出 窗口，摄影部位中心三点一线
X线管有效焦点
焦点增涨 当管电流增大时，由于电子数量增多，
电子间相互斥力增大，使焦点尺寸增大的 现象称为焦点增涨。
X线基础知识
1. X射线物理基础
4) X射线的质和量
III. X射线的量是指单位时间内通过X射线入射方向 的垂直的单位面积内的X射线光子数的大小。
通常用管电流I(mA)和曝光时间t(s)的乘积来描述。 即毫安秒(mAs)。
第二节 X线机设备
1. X射线物理基础
4) X射线的质和量
IV. 质和量对胶片曝光 的影响
固定X线管阳极结构
靶面与阳极头横截之 间有一夹角称为阳极 倾角。一般为7－20度
X射线管的焦点
实际焦点的大小与X管的散 热和影像清晰度相关
角度 (5°-15°)
投影X射线成像系统

投影X射线成像系统


主要电参数
包括灯丝加热电流，灯丝加热电压，最高管电压，最大管电流，最长曝光 时间，容量，标称功率，热容量等。主要关注：是最高管电压和热容量。 最高管电压:加在X线管两极间的最高管电压峰值(单位KV R球管热容量：X线管处于最大冷却率时，允许承受的最大热量(单位HU)
通常所指的热容量是指阳极热容量。
金属陶瓷大功率X线管
三极X线管 软X线管 CT用X线管
2.1 X光影像设备简述
(四)特性与参数
主要特性
阳极特性曲线：指在一定的灯丝加热电流下，管电压U与管电流I的关系 灯丝发射特性曲线：是指在一定管电压下，管电流与灯丝加热电流的关系 。 意义“要调节管电压和管电流得到所需X线的质和量，必须对空间电荷 进行补偿。 补偿原则：当管电压高时适当减小灯丝加热电流，使管电流不随管电压 的变化而变化。反之当管电压低时，适当增加灯丝加热电流。
阳极靶面与X线投照方向的夹角
2.1 X光影像设备简述
（三）X线管的分类
固定阳极X线管
缺点：焦点尺寸大、瞬时负载功率小 优点：结构简单、价格低，在小型X线发生装置中仍被采用。
旋转阳极X线管
解决了提高功率与缩小焦点之间的矛盾。
优点：瞬时负载功率大、焦点小。
各种特殊X线管
2.1 X光影像设备简述
(五)管套
管套是放置X线管的一种特殊容器，现代X线管管套均为防电击，防散射，油浸 式，其结构随用途不同而有所差别。 １.固定阳极X线管管套 ２.旋转阳极X线管管套 ３.组合机头 为了使小型X线机轻便，则将X线管，灯丝变压器及高压变压器共同组 装在一个充满变压器油的密封管套中，称为组合机头。
２.把X线管灯丝初级电路输入的交流电压降低，为X线管灯丝提供加热电

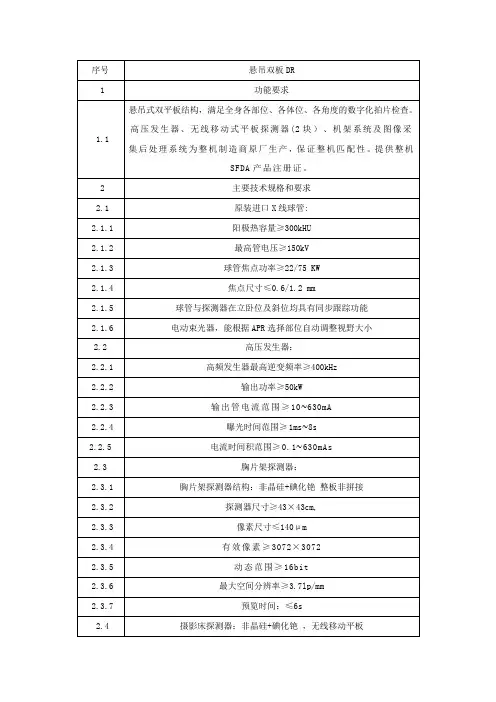

悬吊双板DR参数
