电子文档转换成MPGIS方法

  • 格式：doc
  • 大小：28.00 KB
  • 文档页数：2

电子文档转换成MPGIS方法
1、电子文档数据另存；文本文件制表分格符（TXT）(csv)注意将Y、X、编号的
顺序排列。不要动Tab键的X位于（）列；Y位于列
2、打开MPGIS实用服务；投影变换；用户文件投影转换；打开文件（指另存文件
TXT）；3、用户投影参数的设置：坐标类型，指盖吕-克斯；比例尺分母指比例尺分母；
投影带中心经度、纬度；投影带序(代)号指直角坐标Y轴（6位数字）、X轴（7位数字）
前边两位数字(16或17)；平移X1、平移Y-1指点在所投点的距X、Y坐标值；
4、结果投影参数的设置：可参照3；注意指定数据起始位置的选定
5、显示文件内容可看电子文档所投影的数据；
6、点图元参数；指高、宽等；
7、指定数据起始位置：选数据第一栏

7、指定分隔符；设置分隔符（可预览电子表格行、列情况）；Tab键；见预览
分列等；属性名称所在行选第一行（见7）；并可见电子表格内容，并可最后列；
小数点位数的设置；属性在坐标点前、后（选择）；X位于（）列；Y位于（）
列（看原表格注意X、Y与表格相反、数据类型选双精型5）；不需要投影；数
据生成；写到文件，保存文件类型，dat；确定，最后自动生成wt文件。

如何将EXCEL或其它表格文件、文本文件转换成MAPGIS图元文件？
将EXCEL或其它表格文件、文本文件转换成MAPGIS图元文件，最重要是这个表
格文件或文本文件必须有坐标数据。而MAPGIS就用这个坐标在屏幕上自动成图。
方法：

第一步：将EXCEL或将其表格文件转换成为一个文本文件（这个文件可以以TAB
或逗号作为分隔符）如果是文本文件则不用做这一步；

第二步：通过投影转换的用户文件投影转换功能将点文件读录到MAPGIS文件中。
（菜单：投影转换/用户文件投影转换）。选“按指定分隔符”→“设置分隔
符”→指定X,Y位于的列→选中“不需要投影”→“数据生成”。

异常圈定法的步骤
空间分析中的DTM，打开数据（在DTM中的文件栏目下，寻找电子表格形成的
点文件在什么文件夹内）文件，点线处理（在DTM中上方功能中）；数据高程点提取
（选项择要圈定的元素一个）；Tin模型中（上方功能块中）快速生成三角剖分网（Tin
格式保存否均可）；可删除兰色的密集线条或多余线条；Tin模型中寻找追踪割分等值
线；设置等值线参数；等值线套区，绘制色区（可不设），保留边界线，可不要，光滑
曲线选定，等值线层设定，段起始值（异步最小值），段终止值（异步最大值），步长值
（异步下限值）；等值线层分段参数注意步长增量设置为异常下限值，更新当前分段，
可见段起始值（异步最小值），段终止值（异步最大值），步长值；确认；左键双按等值
线层下方黑框数字，输入异常下限值，以下各层按2、4、8倍的异步下限设置（注选定
的层一定要大于上述数值），不要的层选定后删除；区参数是灰色的同样可操作；注记
参数双击NO显示Yes，存设置，确定。（注高程信息是整个所圈定区域的点数、最小、
最大、图幅长、宽等）最终要生成点、线、区文件，保存。关闭。将生成文件用点文属
性检查。
上述生成的是多个元素或点位的数据，要生成单个元素的数据图的作法是：打开刚
生成的点数据图，在点编辑中选择根属标注栏，在标注域名中下拉栏中选所要用的元素
等，要在打开的文件中新建点文件，标注点位移X、Y指数值距点位的远近，可反复观，
确定。设置好后加入新建点中（域名文件的对话框中要显示）。

裁剪：
1、打开图形裁剪；输入点、线文件；
2、编辑裁剪框，打开裁剪工程，新建
3、关键：结果文件名:点enter、线enter;OK。
4、打开输入编辑，添加项目进行编辑。
坐标位移：图上X、Y与要移的X、Y相反。可打开钻孔柱状图的点编辑中的坐标
对齐，查看X、Y是横、纵的确定。
另在被裁剪文件中新建区文件，在要选定的裁剪图范围建区，弧段提取线，删除新
建区文件（在被裁剪中有），新建要裁剪图的文件夹，将新建区文件加入，选工程裁剪，
选中，选择要裁切的文件，添加全部（右侧显示），生成被剪工程，剪裁类型为内裁，
裁剪方式为拓扑裁剪，装入裁剪框，开始裁剪，在右边框中选复位看被裁剪的文件。按
顺序选项全部。

合集下载

Cass数据转mapgis平台处理流程

Cass数据转mapgis平台处理流程

Cass数据转mapgis平台处理流程介绍Cass（常用地图数据分级系统）是由国家测绘地理信息局制定的一种常用地图数据规范。

而mapgis平台是一款功能强大的地理信息系统软件，广泛应用于各类地理信息数据的管理、处理和分析等工作中。

本文将介绍如何将Cass数据转换为mapgis平台可处理的数据，以实现对Cass数据的有效利用。

数据准备在进行Cass数据转换之前，需要先准备好相应的数据文件。

通常，Cass数据由地理信息局或其他相关机构提供。

确保数据文件完整且无损坏。

数据格式转换对于Cass数据，常见的格式为SHP格式（即shapefile格式），而mapgis平台最常用的格式为MIF/MID格式。

因此，我们首先需要将Cass数据从SHP格式转换为MIF/MID格式。

1.打开mapgis平台，选择“文件”菜单，点击“打开”选项，选择Cass数据的SHP文件。

2.在打开的地图窗口中，选择“转换”菜单，点击“转换为MIF/MID文件”选项。

3.在弹出的对话框中，选择输出文件的保存位置和文件名，并点击“确定”按钮。

经过以上步骤，我们将得到一个MIF和一个MID文件，即mapgis平台可处理的Cass数据格式。

数据导入转换完成后，我们需要将转换得到的MIF/MID文件导入到mapgis平台中，以便后续的处理。

1.打开mapgis平台，选择“文件”菜单，点击“打开”选项，选择转换得到的MIF文件。

2.在打开的地图窗口中，选择“导入”菜单，点击“导入MID属性”选项。

3.在弹出的对话框中，选择对应的MID文件，并点击“确定”按钮。

完成以上步骤后，我们成功将Cass数据导入到mapgis平台中，并可以对其进行进一步的处理。

数据处理mapgis平台提供了丰富的工具和功能，可以对导入的Cass数据进行各种处理和分析。

以下是一些常见的操作：1.数据编辑：可以对Cass数据进行编辑，包括新增、删除和修改要素等操作。

2.空间分析：可以对Cass数据进行空间分析，比如缓冲区分析、空间叠加分析等。

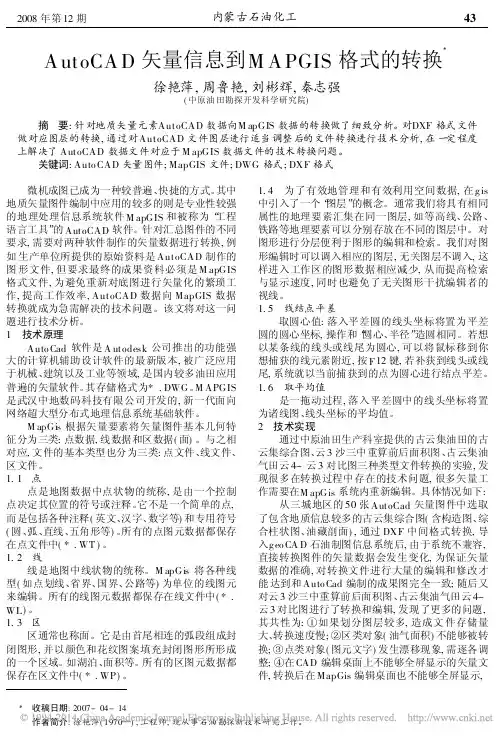

AutoCAD矢量信息到MAPGIS格式的转换
